Este instructivo describe los pasos para colocar correctamente una cortina roller. Se deben colocar los soportes de manera nivelada en la abertura, ya sea en la pared o el techo. Luego, se introduce un extremo de la cortina en un soporte y el otro extremo en el soporte opuesto, asegurándose de que la cadena caiga libremente. Por último, se cubren los soportes con tapas plásticas y se corta la cinta de seguridad de la cortina.

1. INSTRUCTIVO DE COLOCACIÓN
CORTINA
ROLLER

2. 1
Los soportes del sistema Roller pueden
ser colocados de diferentes maneras
según sea necesario para cada caso
concreto.
Se pueden amurar a la pared o al techo,
dependiendo del espacio que existe
entre la abertura y el entorno.
La cortina incluye una cinta de
seguridad para que esta no se desen-
rolle por accidente. Deberá ser cortada
al finalizar su colocación.
cinta de seguridad

3. 2
Presente la cortina junto con los
soportes en la abertura donde será
colocada.
Utilice un nivel para evitar que la
cortina quede inclinada. Este paso es
fundamental para un correcto funcion-
amiento del producto.

4. 3

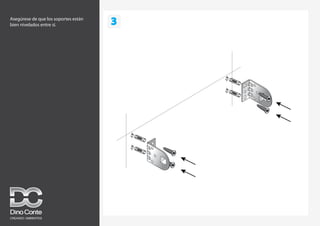

Asegúrese de que los soportes están
bien nivelados entre sí.

5. 4

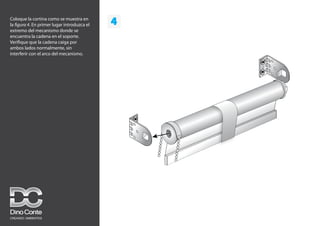

Coloque la cortina como se muestra en
la figura 4. En primer lugar introduzca el
extremo del mecanismo donde se
encuentra la cadena en el soporte.
Verifique que la cadena caiga por
ambos lados normalmente, sin
interferir con el arco del mecanismo.

6. 5

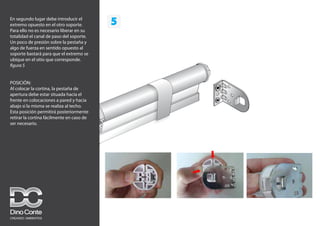

En segundo lugar debe introducir el
extremo opuesto en el otro soporte.
Para ello no es necesario liberar en su
totalidad el canal de paso del soporte.
Un poco de presión sobre la pestaña y
algo de fuerza en sentido opuesto al
soporte bastará para que el extremo se
ubique en el sitio que corresponde.
figura 5
POSICIÓN:
Al colocar la cortina, la pestaña de
apertura debe estar situada hacia el
frente en colocaciones a pared y hacia
abajo si la misma se realiza al techo.
Esta posición permitirá posteriormente
retirar la cortina fácilmente en caso de
ser necesario.

7. 6

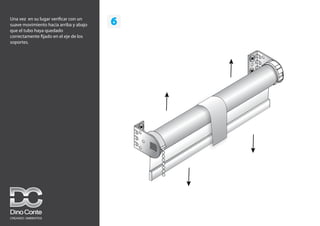

Una vez en su lugar verificar con un
suave movimiento hacia arriba y abajo
que el tubo haya quedado
correctamente fijado en el eje de los
soportes.

8. 7
Cubrir los soportes con los
embellecedores plásticos (tapas). La
tapa sin aleta (A) se coloca en el
extremo de la cadena, y la tapa con
aleta (B) en el extremo opuesto.
Por último despegar o cortar la cinta de
seguridad. Tener en cuenta que no
deben usarse con este fin cuchillos o
trinchetas con filo que puedan dañar la
tela.
A
B
