1. FIJACIÓN DE PLACAS
4
PRO SYSTEM
Instalación de tubería eléctrica o hidráulica por las perforaciones de los parales. Ubicación de aislamientos acústicos
o térmicos si son necesarios (fibra de vidrio). (Fig. 1.2).
5
Fijar placa panel yeso de 1/2’’ a los parales y canales con
tornillo 6 x 1 . Tornillos cada 30 cmts. de distancia como
máximo. Trocar las placas (como el ladrillo) para que las
uniones no queden en la misma línea. Colocar las placas
levantadas del piso 5 mm para evitar humedades. (Fig.1.3).
Perfiles DryWall

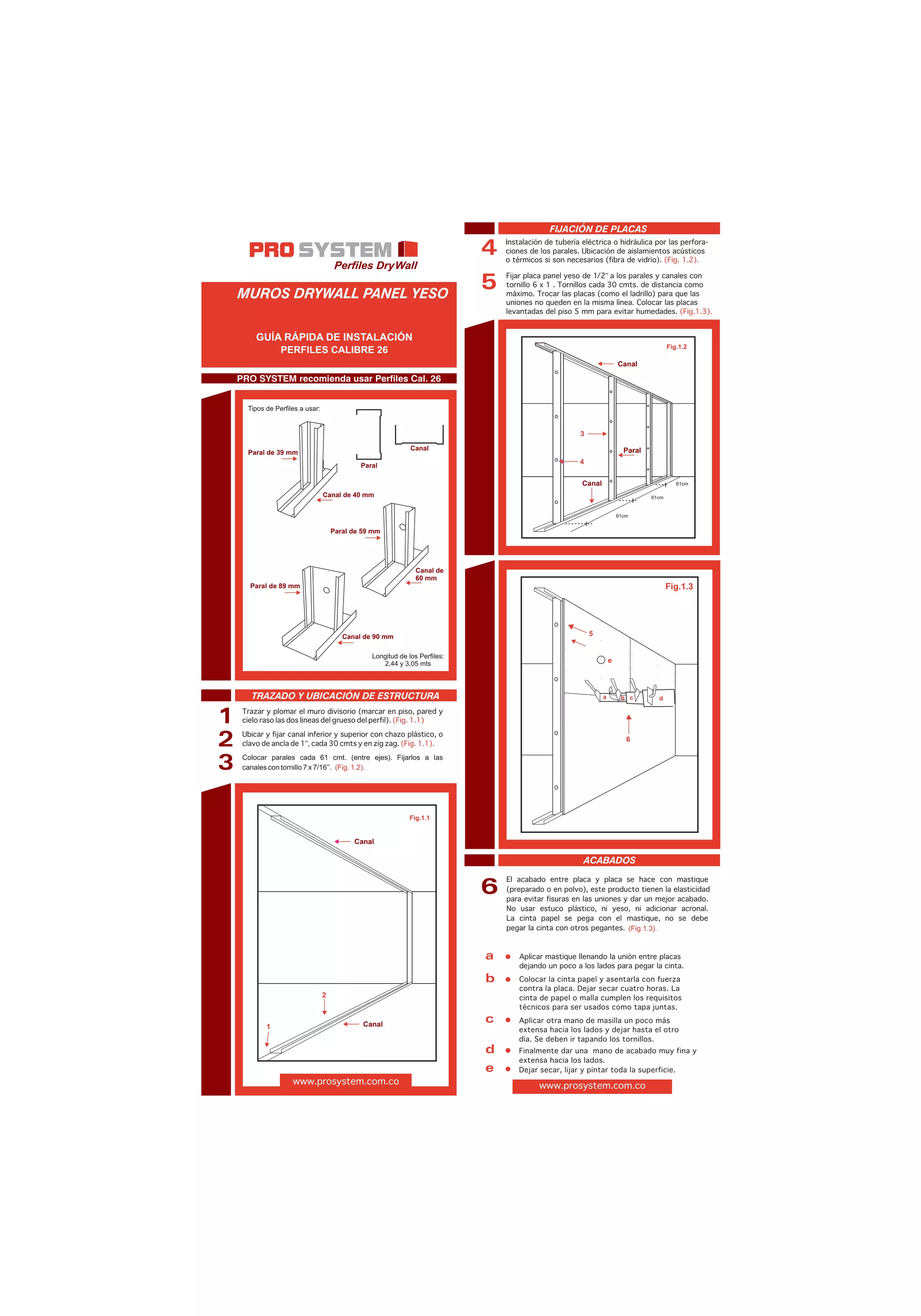

MUROS DRYWALL PANEL YESO
GUÍA RÁPIDA DE INSTALACIÓN
Fig.1.2
PERFILES CALIBRE 26
Canal
PRO SYSTEM recomienda usar Perfiles Cal. 26
Tipos de Perfiles a usar:
3
Canal
Paral de 39 mm
Paral
4
Paral
Canal
61cm
Canal de 40 mm
61cm
61cm
Paral de 59 mm
Canal de
60 mm
Fig.1.3
Paral de 89 mm
.
.
5
Canal de 90 mm
..
.
.
Longitud de los Perfiles:
2,44 y 3,05 mts
. e
.
.
.
..
.
.
.
TRAZADO Y UBICACIÓN DE ESTRUCTURA
1
2
3
..
a
b c
.
.
.
.
.
d
Trazar y plomar el muro divisorio (marcar en piso, pared y
cielo raso las dos lineas del grueso del perfil). (Fig. 1.1)
Ubicar y fijar canal inferior y superior con chazo plástico, o
clavo de ancla de 1’’, cada 30 cmts y en zig zag. (Fig. 1.1).
6
Colocar parales cada 61 cmt. (entre ejes). Fijarlos a las
canales con tornillo 7 x 7/16’’. (Fig. 1.2).
Fig.1.1
Canal
ACABADOS
6
El acabado entre placa y placa se hace con mastique
(preparado o en polvo), este producto tienen la elasticidad
para evitar fisuras en las uniones y dar un mejor acabado.
No usar estuco plástico, ni yeso, ni adicionar acronal.
La cinta papel se pega con el mastique, no se debe
pegar la cinta con otros pegantes. (Fig.1.3).
a
Aplicar mastique llenando la unión entre placas
dejando un poco a los lados para pegar la cinta.
b
Colocar la cinta papel y asentarla con fuerza
contra la placa. Dejar secar cuatro horas. La
cinta de papel o malla cumplen los requisitos
técnicos para ser usados como tapa juntas.
2
1
Canal
c
d
e
www.prosystem.com.co
Aplicar otra mano de masilla un poco más
extensa hacia los lados y dejar hasta el otro
día. Se deben ir tapando los tornillos.
Finalmente dar una mano de acabado muy fina y
extensa hacia los lados.
Dejar secar, lijar y pintar toda la superficie.
