1. Abimael Desales López
Java Developers México

2. Temario
1. El paradigma de Inspección Continua
2. Instalando Subversion
3. Montando un Servidor de Subversion
4. Instalando el Servidor de CI Jenkins
5. Configurando Jenkins
6. Creando una tarea de build
7. Instalando el plugin Sonar
8. Construyendo y monitoreando tu proyecto

3. Introducción
En este artículo discutiremos los procesos de inspección e
integración continua y montaremos un entorno de
integración continua para permitir estas prácticas.
Instalaremos Software de Gestión de la Configuración (SCM),
y aprenderemos cómo importar y gestionar el código fuente
hospedado en él. Luego, instalaremos el servidor de
Integración Continua Jenkins (Jenkins CI) y conectaremos un
proyecto en el repositorio al servidor de build para
automatizar el proceso de build. Finalmente, instalaremos el
plugin de Sonar Jenkins y configuraremos un job de build en
Jenkins de forma que automáticamente ejecute un análisis
Sonar después de cada build.

4. 1. El Paradigma de Inspección Continua
La integración continua es una práctica de desarrollo de software
donde el equipo de desarrolladores integra su código
frecuentemente. Cada vez que se emite un cambio al código fuente
es provisto un nuevo build, generalmente a través de un proceso
automatizado. El proyecto crece incrementalmente, un build
estable está siempre disponible para cada iteración, y los errores del
build pueden ser identificados por los miembros del equipo
rápidamente.
La inspección continua se expande y construye sobre esta práctica,
agregando una capa de análisis de calidad en cada iteración.
Mientras la integración continua asegura la estabilidad y minimiza
el esfuerzo de mezclar código fuente en el proyecto, la inspección
continua rastrea los requerimientos de calidad en un esfuerzo para
controlar la calidad del producto final. Para permitir la inspección
continua, se requiere la recolección y análisis de datos después de
que cada build es producido por el servidor de build.

5. Servidores de integración continua
Un servidor de integración continua o servidor de build es
responsable para ejecutar tareas de build y almacenar datos
históricos y artefactos para cada build. Los builds pueden ser
disparados ya sea manual o automáticamente. Una práctica común
es que el servidor de build construya el proyecto automáticamente
voteando en un repositorio de código siempre que se detecten
modificaciones. El build server absorbe todos los cambios e inicia
un nuevo build. El objetivo es proporcionar un nuevo un build
rápido y verificar que el código nuevo no ha perjudicado el proyecto
en un momento específico cada día, corriendo todas las pruebas
unitarias y herramientas de calidad post-build. El objetivo es tener
un build estable diariamente que ha pasado todas las pruebas
unitarias y requerimientos de calidad y una continuidad más
simple para ayudar a identificar errores.

6. 2. Instalando Subversion
Subversion es un sistema de control de versiones desarrollado
por Apache Software Foundation. Un servidor central de
Subversion administra diferentes versiones de archivos /
proyectos, mientras los desarrolladores se conectan al
servidor vía línea de comandos o herramientas de GUI para
emitir sus cambios al código. Si necesitas más información
visita el sitio de subversion http://subversion.apache.org.
Por abreviar, aquí sólo usaremos los comandos básicos de
subversion para importar un proyecto en subversion y emitir
los cambios a archivos.
A continuación instalaremos el servidor de Subversion y su
cliente en Linux y Windows.

7. Instalación de Subversion en Ubuntu/Debian
Las distros de Ubutu y Debian mantienen proyectos de
subversion y están disponibles en la herramienta Synaptic
Package Manager. Para instalar el servidor y cliente de
subversion, abre una terminal e ingresa los siguientes
comandos:
$sudo apt-get install subversion
$sudo apt-get install libapache2-svn
Para más información visita el sitio de los paquetes de
subversion de Ubuntu:
http://packages.ubuntu.com/search?keyworks=subversion&exact=1

8. Instalación de Subversion en Red hat
Para Red Hat Linux, puedes elegir entre tres diferentes
releases, a saber el paquete Subversion estándar, WANdisco,
o Summersoft. WANdisco proporciona un release para cubrir
todas las versiones de Red Hat y requiere registro, mientras
Summersoft hospeda múltiples paquetes rpm, y no requiere
registro.
Para instalar el paquete estándar de Subversion de Red hat,
abre la terminal e ingresa el siguiente comando como root:
#yum install mod_dav_svn subversion
Si aún no tienes instalado Apache, este comando también lo
instala.

9. Para instalar el release Summersoft, visita
http://the.earth.li.pub/subversion/summersoft.fay.ar.us/pub/subversion/latest,
selecciona el directorio con el número de versión más alto, y
descarga e instala el package rpm para tu distribución Red
Hat.
Para instalar el release de WANdisco ve a
http://wandisco.com/subversion/download#redhat y haz
click en el link Download Subversion Installer. Completa el
formulario de registro y descarga el instalador. Luego, abre
una terminal e ingresa los siguientes comandos como root:
#chmod +x svninstall_rhel5_wandisco.sh
#./svninstall_rhel5_wandisco.sh

10. Instalación de Subversion en Windows
Para instalación en Windows se utilizará Subversion Edge 2.x
de Collabnet.
Visita la página
http://www.open.collab.net/downloads/subversion y navega
para encontrar las secciones de Collabnet Subversion Edge
2.x para Windows 32-bits o 64-bits. Descarga e instala como
cualquier otra aplicación de Windows a través del wizard.

11. 3.Montando un servidor de Subversion
A continuación, crearemos un repositorio para nuestros proyectos,
configura un usuario llamado svnpackt para que tenga acceso al
repositorio e importa un proyecto Maven dummy llamado packt-
app al repositorio. El proceso es el mismo para Windows y para
Linux.
Creando un repositorio de subversion
Un repositorio de subversion es simplemente un directorio en el
sistema de archivos conteniendo archivos de configuración del
repositorio y los archivos de nuestro proyecto. Para crear un
repositorio abre una terminal e ingresa el siguiente comando:
$svnadmin create $PATH_REPO
Remplaza PATH_REPO con un directorio, por ejemplo /home/dev.

12. Subversion seguridad y autorización
Subversion soporta diferentes esquemas de autorización, con el
más simple siendo autenticación basada en archivo-password. Los
usernames y passwords son almacenados en un archivo de
password dentro del directorio conf del repositorio. Navega al
directorio $PATH_REPO/conf, abre el archivo svnserve.conf y
descomenta la línea password-db=passwd:
### If SASL is enabled (see below), this file will NOT be used.
### Uncomment the line below to use the default password file.
password-db = passwd
Para crear el usuario svnpackt con password svnpackt, abre el
archivo passwd dentro del directorio PATH_REPO/conf, y agrega la
siguiente línea svnpack=svnpackt.

13. Importando un proyecto en Subversion
Para crear un proyecto Maven simple, abre la terminal e
ingresa el siguiente comando:
mvn archetype:generate
-DarchetypeGroupId=org.apache.maven.archetype
-DgroupId=com.packt.app
-DartifactId=packt-app
Nota que el comando anterior es una sóla línea dividida con
diagonales invertidas sólo por propósitos de formateo. Debes
ingresarla como una sola línea, omitiendo las diagonales.
Maven comenzará a descargar los archivos de definición de
arquetipos necesarios, y eventualmente será preguntado para
elegir la versión del arquetipo Maven rápido a usar:

14. 1: 1.0-alpha-1
2: 1.0-alpha-2
3: 1.0-alpha-3
4: 1.0-alpha-4
5: 1.0
6: 1.1
Choose a number: 6
Ingresa 6 y presiona Enter para continuar.
[INFO] Using property: groupId = com.packt.app
[INFO] Using property: artifactId = packt-app
Define value for property 'version': 1.0-SNAPSHOT: : 1.0
Cuando te es preguntada la versión, ingresa 1.0 y luego Enter:

15. Confirm properties configuration:
groupId: com.packt.app
artifactId: packt-app
version: 1.0
package: com.packt.app
Y: : Y
Finalmente presiona Y para completar el proceso. Maven ha
creado el directorio del proyecto packt-app junto con todos
los directorios necesarios. El proyecto contiene una clase
main, en el package com.pack.app.

16. Antes de que importemos el proyecto en Subversion, debemos
crear un directorio packt-app en el repositorio. Para hacer esto,
ingresa los siguientes comandos –el primero es para iniciar el
servidor de Subversion en caso de que no esté corriendo. Cuando te
sea preguntado el password, ingresa svnpackt. Recuerda remplazar
la variable $PATH_REPO con la ubicación real del repositorio en tu
sistema.
$ svnserve -d
$ svn mkdir svn://localhost/$PATH_REPO/packt-app --username
svnpackt
..
Store password unencrypted (yes/no)? yes
Committed revision 1.

17. A continuación, abre una terminal y cambia el directorio (cd) a un
nivel superior a donde el directorio packt-app fue creado antes por
Maven.
Luego, ingresa el siguiente comando para importar el proyecto en
Subversion:
$ svn import packt-app svn://localhost/$PATH_REPO/packt-app –
username svnpackt
Adding packt-app/src
Adding packt-app/src/test
Adding packt-app/src/test/java
Adding packt-app/src/test/java/com
Adding packt-app/src/test/java/com/packt
...
Adding packt-app/src/main/java/com/packt/app/App.java
Adding packt-app/pom.xml
Committed revision 2.

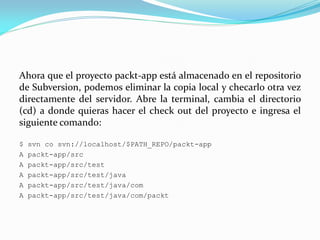

18. Ahora que el proyecto packt-app está almacenado en el repositorio
de Subversion, podemos eliminar la copia local y checarlo otra vez
directamente del servidor. Abre la terminal, cambia el directorio
(cd) a donde quieras hacer el check out del proyecto e ingresa el
siguiente comando:
$ svn co svn://localhost/$PATH_REPO/packt-app
A packt-app/src
A packt-app/src/test
A packt-app/src/test/java
A packt-app/src/test/java/com
A packt-app/src/test/java/com/packt

19. A packt-app/src/test/java/com/packt/app
A packt-app/src/test/java/com/packt/app/AppTest.java
A packt-app/src/main
A packt-app/src/main/java
A packt-app/src/main/java/com
A packt-app/src/main/java/com/packt
A packt-app/src/main/java/com/packt/app
A packt-app/src/main/java/com/packt/app/App.java
A packt-app/pom.xml
Checked out revision 2.
Siempre que quieras emitir cambios o ejecutar comandos de
Subversion con respecto al proyecto, abre una terminal en el
directorio del proyecto e ingrésalos desde ahí.

20. 4.Instalando el servidor de CI de jenkins
El servidor de Integración Continua Jenkins, formalmente
conocido como Hudson antes que el renombrado del
proyecto tomara lugar, ha sido creado por Kohsuke
Kawaguchi. El sitio oficial del proyecto está disponible en
http://jenkins-ci.org/. Al final del proceso de instalación,
tendrás un servidor Jenkins corriendo en
http://localhost:8080/jenkins.

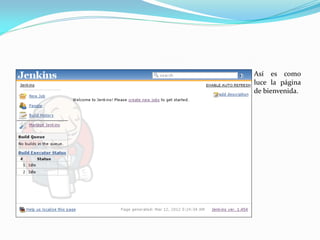

21. Así es como
luce la página
de bienvenida.

22. Instalación de Jenkins en Ubuntu/debian
Ingresa el siguiente comando para agregar la llave necesaria para el
repositorio de package Debian Jenkins:
$ wget -q -O - http://pkg.jenkins-ci.org/debian/jenkins-
ci.org.key | sudo apt-key add -
Para agregar el repositorio, agrega la siguiente entrada de línea APT
en tu /etc/apt/sources.list:
deb http://pkg.jenkins-ci.org/debian binary/
Alternativamente, puedes correr la herramienta Synaptic Package
Manager y selecciona Repositories del menú Settings. Selecciona la
pestaña Third Party Software y haz click en el botón Add para
ingresar la línea APT. Haz click en Add Source y Close para cerrar el
popup Repositories

24. Finalmente abre una terminal e ingresa los siguientes comandos
para ejecutar la instalación:
$ sudo apt-get update
$ sudo apt-get install jenkins
Cuando el proceso de instalación se complete, navega a
http://localhost:8080 para verificar que jenkins está corriendo.
En cuanto al servicio Jenkins es bueno saber que:
Jenkins será lanzado como un demonio al arranque.
El usuario Jenkins será creado para correr este servicio.
Los archivos de log serán colocados en /var/log/jenkins/jenkins.log.
Checa este archivo si existen problemas con Jenkins.

25. Instalación de Jenkins en Redhat/Fedora/CentOS
Para usar el repositorio rpm de jenkins abre una terminal e ingresa
los siguientes comandos:
sudo wget -O /etc/yum.repos.d/jenkins.repo http://pkg.jenkins-
ci.org/redhat/jenkins.repo
sudo rpm --import http://pkg.jenkins-ci.org/redhat/jenkins-ci.org.key
Luego, el package Jenkins puede ser instalado con:
$yum install yenkins
Cuando el proceso de instalación se complete, navega a
http://localhost:8080 para verificar que Jenkins está funcionando.
Para iniciar, detener o reiniciar el servicio, usa:
$sudo service jenkins start/stop/restart

26. El servicio de Jenkins corre de la siguiente forma:
Jenkins será lanzado como un demonio al arranque. Véase
etc/init.d/jenkins para más detalles.
El usuario Jenkins es creado para correr este servicio
Los archivos de log serán colocados en
/var/log/jenkins/jenkins.log. Checa este archivo si tienes
problemas con Jenkins.

27. Instalación de Jenkins en Windows
Descarga y corre el instalador de Jenkins de
http://mirrors.jenkins-ci.org.windows.latest para instalar
Jenkins como un servicio Windows configurado para iniciar
automáticamente al arranque. Para iniciarlo/detenerlo
manualmente, usa el administrador de servicios desde el
panel de control, o la herramienta de línea de comandos sc.
Cuando el proceso de instalación haya terminado, navega a
http://localhost:8080/ para verificar que Jenkins está
corriendo.

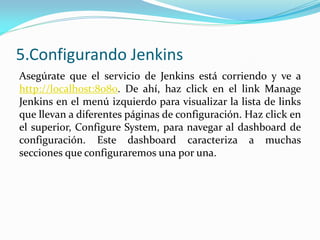

28. 5.Configurando Jenkins
Asegúrate que el servicio de Jenkins está corriendo y ve a
http://localhost:8080. De ahí, haz click en el link Manage
Jenkins en el menú izquierdo para visualizar la lista de links
que llevan a diferentes páginas de configuración. Haz click en
el superior, Configure System, para navegar al dashboard de
configuración. Este dashboard caracteriza a muchas
secciones que configuraremos una por una.

29. Configuración de JDK
Haz click en el botón Add JDK para expandir esta sección. Si tu
JDK instalado no ha sido detectado por Jenkins, tienes que
ingresarlo manualmente en el campo Name. De hecho, a menos
que quieras que Jenkins lo instale automáticamente por ti, en cuyo
caso seleccionas el checkbox Install automatically.

30. Configuración Maven
Haz click en el botón Add Maven y rellena los campos Name y
MAVEN_HOME para que coincidan con tu propia instalación de
Maven. Jenkins usará esta instalación de Maven para ejecutar
builds. Alternaticamente puedes verificar el checkbox Install
automatically y Jenkins tiene que instalarlo directamente desde
Apache.

31. Configuración del repositorio
A continuación, configura la sección Subversion como se muestra
en la siguiente pantalla:

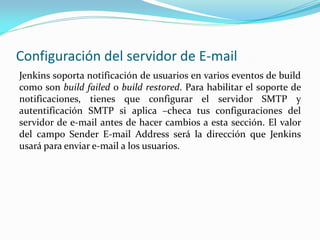

32. Configuración del servidor de E-mail
Jenkins soporta notificación de usuarios en varios eventos de build
como son build failed o build restored. Para habilitar el soporte de
notificaciones, tienes que configurar el servidor SMTP y
autentificación SMTP si aplica –checa tus configuraciones del
servidor de e-mail antes de hacer cambios a esta sección. El valor
del campo Sender E-mail Address será la dirección que Jenkins
usará para enviar e-mail a los usuarios.

34. Asegurando Jenkins
Por default, Jenkins está abierto para uso y configuración por
cualquiera, no requiriendo autenticación. Navega a la parte
superior y verifica el checkbox Enable Security para expandir la
sección de configuración de seguridad.
Desde Security Realm, selecciona Jenkins’s own user database y
si lo deseas, selecciona el checkbox Allow users to sign up.

35. Haz click en el radio button Matrix-based security, escribe pack
en el campo input User/group to add, y haz click en el botón
Add. En la nueva fila, selecciona todos los privilegios para
asegurarte que este usuario tiene derechos a todo.

36. Haz click en el botón Save para preservar los cambios de
configuración y haz click otra vez en el logo Jenkins izquierdo
superior para retornar a home. Ahora serás cuestionado por
log in. No hagas login, en vez de ello haz click en el link
Create Account, y llena el formulario con los detalles de tu
cuenta ingresando packt como username. Porteriormente,
serás capaz de loguearte con tu cuenta pack normalmente.

37. 6.Creando una rutina de build
A continuación, crearemos una rutina de build para el proyecto
Maven packt-app. Loguéate a Jenkins y haz click en el link de la
izquierda New Job. Ingresa un nombre a la rutina y selecciona el
radio button maven 2/3. Luego, haz click en OK para proceder a la
pantalla de configuración del job.

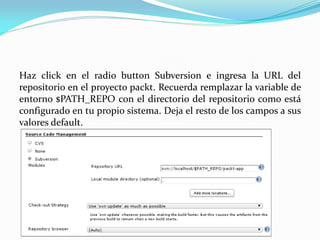

38. Haz click en el radio button Subversion e ingresa la URL del
repositorio en el proyecto packt. Recuerda remplazar la variable de
entorno $PATH_REPO con el directorio del repositorio como está
configurado en tu propio sistema. Deja el resto de los campos a sus
valores default.

39. Configura la sección Build Triggers como se muestra en el siguiente screenshot:
El valor Poll SCM 5***** es una expresión cron y significa que Jenkins voteará por el
servidor Subversion cada cinco minutos y si algunos cambios son detectados,
actualizará el código fuente para jalar los cambios y automáticamente ejecutar la rutina
de build packt-app. Haz click en la marca de interrogación junto al campo Poll SCM
para más opciones de configuración

40. Expresión Cron y scheduling
Cron es un scheduler de jobs basado en tiempo en sistemas
operativos Unix que te permite calendarizar jobs usando
expresiones. Una expresión cron es una cadena de cinco
campos con cada campo representando una unidad de
tiempo diferente como en la forma siguiente:
 Minutos: 0-59
 Horas: 0-23
 Día del mes: 0-23, usa ? si no es aplicable
 Mes: 1-12
 Día de la semana: 0-6 o SUN-SAT (por nombre)

41. Finalmente haz click en el botón Save y navega atrás a la
página home de Jenkins haciendo click en el logo de la parte
superior izquierda. Tu nuevo job aparece en la lista de jobs al
centro de la página. Puedes hacer click en el botón play de
más a la derecha para iniciar el job, o click en el nombre del
job –por ejemplo, packt-app para ir al dashboard. Para
reconfigurar el job, haz click en configure del menú de la
izquierda. Para navegar los artefactos de build, haz click en
Workspace.

42. Instalando el plugin Sonar
Antes de probar nuestro nuevo job, vamos a instalar el plugin de
Sonar. El plugin de Sonar le permite a Jenkins iniciar un análisis
Sonar después de cada build. Desde la página home de Jenkins
http://localhost:8080/, haz click en el link Manage Jenkins y
Manage Plugins de la siguiente pantalla. Haz click en la pestaña
Available y buscar (Ctrl+F) para que Sonar encuentre y seleccione
el plugin de Sonar. Luego, haz click en el botón Install without
restart para comenzar el proceso de instalación.
Mientras Jenkins está descargando e instalando el plugin, asegúrate
de checar la opción Restart Jenkins como se muestra en el siguiente
screenshot. Esto asegurará que Jenkins se reinicie inmediatamente
una vez que la instalación se haya completado.

44. Con el plugin de Sonar instalado, ve a Manage Jenkins | Configure
System, y haz scroll hasta la sección Sonar. Proporciona un nombre
para el servidor Sonar y haz click en Save. Si el servidor Sonar está
instalado en un URL diferente a la default (http://localhost:9090/),
haz click en el botón Advanced… e ingresa la URL del servidor
Sonar en el campo de entrada de la URL del servidor.

45. A continuación habilitaremos el análisis Sonar como una acción
post-build para nuestra actividad packt-app. Ve atrás a la página
home de Jenkins y de la lista de jobs, selecciona el packt-app y haz
click en su nombre. Click en Configure del menú izquierdo y
navega a la parte inferior de la página. Selecciona el checkbox Sonar
de la sección Post-build Actions para habilitar el análisis Sonar.
Posiciónate sobre los íconos de marca de interrogación en el resto
de las opciones –archivar el artefacto de build, construye otros
objetos dependientes, instala el artefacto a un repositorio de
artefactos Maven, etc. Adicionalmente, puedes habilitar Email
Notification y proporcionar una lista de emails de usuarios para
notificar siempre que un evento de build es disparado por el build
de este job.

46. Finalmente, haz click en Save para preservar tus cambios y retornar
al dashboard del job.

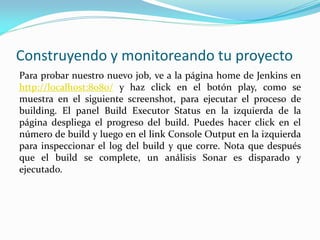

47. Construyendo y monitoreando tu proyecto
Para probar nuestro nuevo job, ve a la página home de Jenkins en
http://localhost:8080/ y haz click en el botón play, como se
muestra en el siguiente screenshot, para ejecutar el proceso de
building. El panel Build Executor Status en la izquierda de la
página despliega el progreso del build. Puedes hacer click en el
número de build y luego en el link Console Output en la izquierda
para inspeccionar el log del build y que corre. Nota que después
que el build se complete, un análisis Sonar es disparado y
ejecutado.

49. Una vez que el build haya finalizado exitosamente, el status del job
se pone en azul. Haz click en el nombre del proyecto para navegar a
la página de detalles.
De aquí, puedes accesar todos los datos de builds pasados,
descargar artefactos de build, y revisar los resultados de tests. Haz
click en el link workspace para descargar artefactos y revisar los
logs de builds.

51. Haz click en el link Sonar y ve derecho al dashboard Sonar del
proyecto:

52. GRACIAS
www.facebook.com/JavaDevelopersMexico
No olvides regalarnos un like.
Dudas y comentarios no dudes en escribir en la página o
al siguiente correo
it.adesales@gmail.com
