1. AÑO DEL CENTENARIO DE MACHUPICCHU PARA EL MUNDO Isabel Huamán janampa MANTENIMIENTO DE EQUIPOS DE COMPUTO MODULO ALUMNA turno mañana

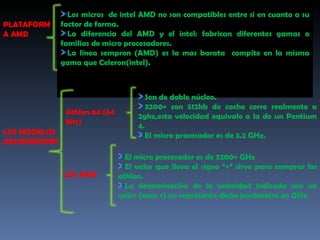

2. PLATAFORMA AMD Los micros de intel AMD no son compatibles entre si en cuanto a su factor de forma. La diferencia del AMD y el intel: fabrican diferentes gamas o familias de micro procesadores. La línea sempron (AMD) es la mas barata compite en la misma gama que Celeron(intel). LOS MODELOS DESUPERIORES Athlon 64 (64 bits) Son de doble núcleo. 3200+ con 512kb de cache corre realmente a 2ghz,esta velocidad equivale a la de un Pentium 4. El micro procesador es de 3.2 GHz. LOS AMD El micro procesador es de 3200+ GHz El valor que lleva el signo “+” sirve para comprar los athlon. La denominación de la velocidad indicada con un valor (xxxx +) no representa dicho parámetro en GHz.

3. LOS CUATRO TIPOS DE SOCKETS DE AMD Sockets 939 y am2 El sockets 939 emplea memoria RAM DDR. El AM2 emplea memoria DDR2. Tiene igual rendimiento en algunos casos suelen ser mas económicos. Athlon sempron 64, sockets am2 Las mas económicas, poseen solo 128 y 256kb de cache y la velocidad de 2800+ hasta 3600+ son utilizados para pcs. Athlon 64, sockets, 939 Disponen hasta de cuatro núcleos. Los modelos se denominan venice y Manchester. El modelo venice alcanza desde 3000+ hasta 3800+. Los Manchester son de doble núcleo y uno de ellos desactivado igual que los venice. Athlon 64, sockets am2 Disponen de un solo núcleo, con velocidades de 3200+ y 3800+ la cantidad de contactos del zócalo (AM2.940 pines) con memoria RAM DDR para el 939, DDR2 para el AM2. Athlon 64x2, sockets 939 Este tipo de zócalo soportan procesadores de doble núcleo es decir dos micros en una misma pastilla.

4. EL CIRCUITO IMPRESO El motherboard la mayor cantidad de componentes en su superficie. Su circuito impreso es muy complejo, las placas madre utilizan tecnologías de doble faz. interconectadas en agujeros en buses de cobre, con la cual se logra reducir el tamaño del circuito impreso. Esta integrada por infinidad de subcomponentes y dispositivos de manera que encontrar una falla se convierte en una tarea ardua. HERRAMIENTAS PARA UTILIZAR Un soldador de baja potencia y un extractor de estaño por succión de aire. Pinzas del tipo Bruselas otras de punta fina y un tornillador pequeño. Un téster digital, para medir transistores. Una lupa de tipo montaje sobre escritorio y con una luz adecuada.

5. EL CHIPSET Se encargan de controlar y administrar las comunicaciones y los flujos de datos entre el microprocesador y los demás componentes. Denominados según su ubicación e integración en la placa madre y sus elementos: northbridge y southbridge. EL NORTHBRIDGE Chips principal de los que conforman el núcleo del motherboard. Comenzó a utilizarse a partir del desarrollo de la norma atx para computadoras. Principalmente en establecer la comunicación hacia el microprocesador como: la memoria RAM y la tarjeta de video. Administra otros componentes no menos importantes para el funcionamiento del PC. EL SOUTHBRIDGE Su tarea principal fue remplazar las placas controladoras multifunción. Establecer una intercomunicación (entrada y salida) entre el micro procesador y diferentes componentes del motherboard. También conocido como ich, era el encargado de controlar elementos como los conectores IDE, floppy, los buses isa, pci,las controladoras de dma,etc.

6. PUENTES DE CONEXIÓN A incorporado en los últimos tiempos muchas funciones que antes no controlaba. Hace un tiempo como el northbridge manejaba los dispositivos pci. Y el southbridge uno mas de ellos, la comunicación no superaba los 133mb/s debido a que los pci trabajan a 33 MHz sobre un bus de 32 bits. La comunicación entre los dos puentes debe ser mas velos. EL NORTHBRIDGE Y LA MEMORIA DUAL se trata de una serie de instrucciones que se incorporaron al puente norte y que lo aplican un controlador de memoria adicional. El ancho de banda se duplique y así mejore el rendimiento del sistema.

7. EL BIOS es un software de reconocimiento de dispositivos de la placa madre y se carga en la memoria ROM. EL POST se encarga de comprobar que el equipo funcione correctamente. LISTA DE COMPROBADORES Comprueba las funciones que estén el valor ideal. Chequea el CPU. Chequea el BIOS verifica la configuración del CMDs. Inicializa el reloj interno. Inicializa el controlador de DMA. Verifica la memoria RAM y caché. realiza instalaciones del BIOS. Verifica dispositivos de entrada y salida

8. si el POST, tienen un error la PC, no encenderá y mostrara un mensaje en la pantalla se detectan mediante sonidos BEEPS. CONFIGURACIÓN DEL BIOS tiene un programa que permite modificar la configuración básica del sistema (menú SETUP) es alimentada por un batería . Cada dispositivo cuenta con un BIOS. El BIOS de la placa madre. el BIOS del teclado. Placa de video. placa de red Para ingresar al BIOS, se utilizan diferentes combinaciones según la marca pueden ser: F10 , F2 (suprimir) Ctrl+alt+s ctrl+alt+es ctrl+alt+ins

9. REINICIAR EL BIOS Se puede volver la configuración predeterminada en el BIOS, Phoenix (f9) SE PUEDE EN EL BIOS AWARD presionando F5. para recobrar configuración predeterminada del BIOS (F6) Para recupera r configuración del fabricante (F7)
