La placa madre es el componente central de una computadora que conecta todos los otros componentes. Contiene ranuras y zócalos para conectar el microprocesador, memoria RAM, tarjetas de expansión, y dispositivos de almacenamiento y entrada/salida. La calidad de la placa madre afecta el rendimiento general del sistema.

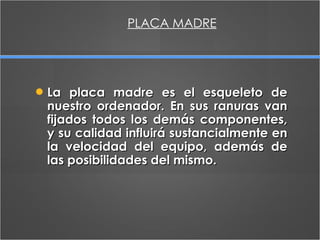

2. La placa madre es el esqueleto de nuestro ordenador. En sus ranuras van fijados todos los demás componentes, y su calidad influirá sustancialmente en la velocidad del equipo, además de las posibilidades del mismo. PLACA MADRE

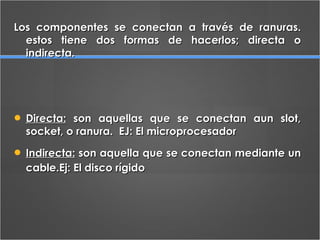

3. Los componentes se conectan a través de ranuras. estos tiene dos formas de hacerlos; directa o indirecta. Directa: son aquellas que se conectan aun slot, socket, o ranura. EJ: El microprocesador Indirecta: son aquella que se conectan mediante un cable.Ej: El disco rígido

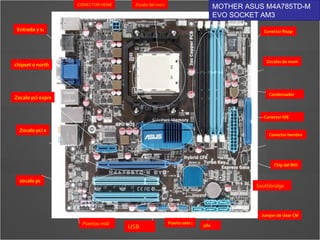

4. Zocalo del microprocesador Conector floppy Zocalos de memoria dimm ddr3 Condensador Conector IDE Conector hembra 24pin de alimentación Chip del BIOS Southbridge pila Jumper de clear CMOS Puerto sata 2 USB Puertos midi Entrada y salida ondboard chipset o northbridge Zocalo pci express 1x Zocalo pci express 16x zocalo pci MOTHER ASUS M4A785TD-M EVO SOCKET AM3 CONECTOR HEMBRA 4PIN

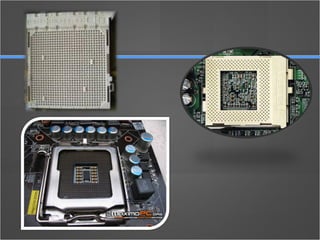

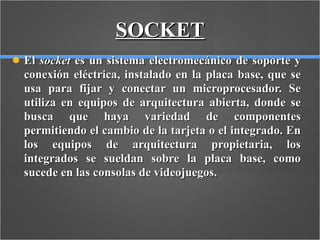

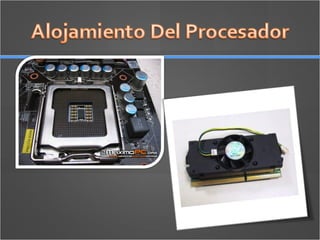

6. SOCKET El socket es un sistema electromecánico de soporte y conexión eléctrica, instalado en la placa base, que se usa para fijar y conectar un microprocesador. Se utiliza en equipos de arquitectura abierta, donde se busca que haya variedad de componentes permitiendo el cambio de la tarjeta o el integrado. En los equipos de arquitectura propietaria, los integrados se sueldan sobre la placa base, como sucede en las consolas de videojuegos.

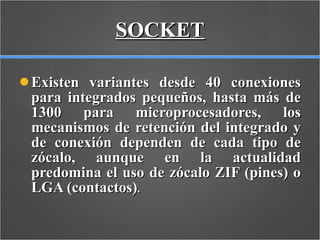

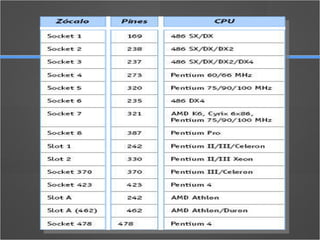

7. SOCKET Existen variantes desde 40 conexiones para integrados pequeños, hasta más de 1300 para microprocesadores, los mecanismos de retención del integrado y de conexión dependen de cada tipo de zócalo, aunque en la actualidad predomina el uso de zócalo ZIF (pines) o LGA (contactos) .

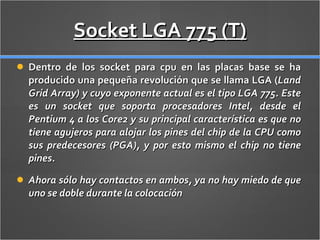

10. Socket LGA 775 (T) Dentro de los socket para cpu en las placas base se ha producido una pequeña revolución que se llama LGA ( Land Grid Array) y cuyo exponente actual es el tipo LGA 775. Este es un socket que soporta procesadores Intel, desde el Pentium 4 a los Core2 y su principal característica es que no tiene agujeros para alojar los pines del chip de la CPU como sus predecesores (PGA), y por esto mismo el chip no tiene pines. Ahora sólo hay contactos en ambos, ya no hay miedo de que uno se doble durante la colocación

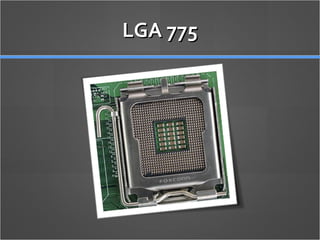

11. LGA 775

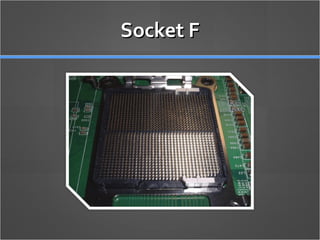

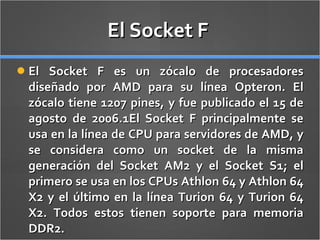

12. El Socket F El Socket F es un zócalo de procesadores diseñado por AMD para su línea Opteron. El zócalo tiene 1207 pines, y fue publicado el 15 de agosto de 2006.1El Socket F principalmente se usa en la línea de CPU para servidores de AMD, y se considera como un socket de la misma generación del Socket AM2 y el Socket S1; el primero se usa en los CPUs Athlon 64 y Athlon 64 X2 y el último en la línea Turion 64 y Turion 64 X2. Todos estos tienen soporte para memoria DDR2.

13. Socket F

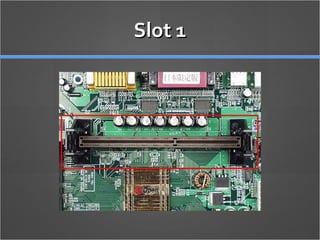

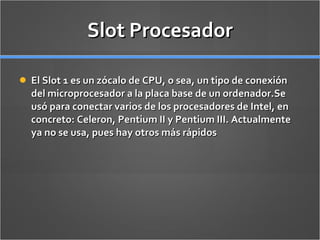

14. Slot Procesador El Slot 1 es un zócalo de CPU, o sea, un tipo de conexión del microprocesador a la placa base de un ordenador.Se usó para conectar varios de los procesadores de Intel, en concreto: Celeron, Pentium II y Pentium III. Actualmente ya no se usa, pues hay otros más rápidos

15. Slot 1

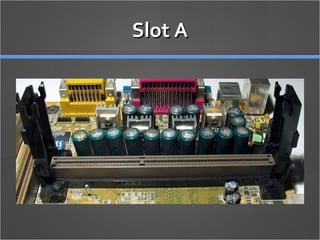

16. Slot A El Slot A es un zócalo de CPU para procesadores Alpha de Digital y Athlon(Classic) de AMD.Se trata de un socket mecánicamente compatible con Slot 1 de Intel pero incompatible eléctricamente. Fue un socket creado y utilizado anteriormente para procesadores Alpha pero se rediseñó especialmente para procesadores Athlon (Classic).

17. Slot A

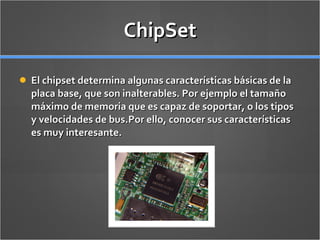

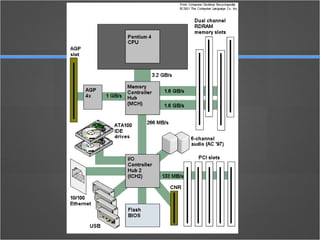

18. ChipSet El chipset determina algunas características básicas de la placa base, que son inalterables. Por ejemplo el tamaño máximo de memoria que es capaz de soportar, o los tipos y velocidades de bus. Por ello, conocer sus características es muy interesante.

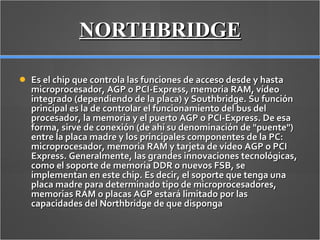

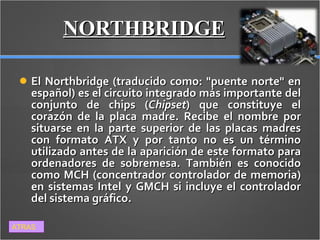

20. NORTHBRIDGE El Northbridge (traducido como: "puente norte" en español) es el circuito integrado más importante del conjunto de chips ( Chipset ) que constituye el corazón de la placa madre. Recibe el nombre por situarse en la parte superior de las placas madres con formato ATX y por tanto no es un término utilizado antes de la aparición de este formato para ordenadores de sobremesa. También es conocido como MCH (concentrador controlador de memoria) en sistemas Intel y GMCH si incluye el controlador del sistema gráfico. ATRAS

21. NORTHBRIDGE Es el chip que controla las funciones de acceso desde y hasta microprocesador, AGP o PCI-Express, memoria RAM, vídeo integrado (dependiendo de la placa) y Southbridge. Su función principal es la de controlar el funcionamiento del bus del procesador, la memoria y el puerto AGP o PCI-Express. De esa forma, sirve de conexión (de ahí su denominación de "puente") entre la placa madre y los principales componentes de la PC: microprocesador, memoria RAM y tarjeta de vídeo AGP o PCI Express. Generalmente, las grandes innovaciones tecnológicas, como el soporte de memoria DDR o nuevos FSB, se implementan en este chip. Es decir, el soporte que tenga una placa madre para determinado tipo de microprocesadores, memorias RAM o placas AGP estará limitado por las capacidades del Northbridge de que disponga

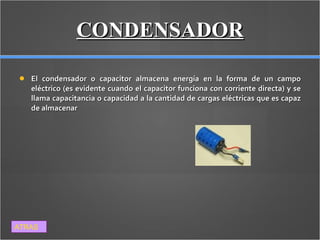

22. CONDENSADOR El condensador o capacitor almacena energía en la forma de un campo eléctrico (es evidente cuando el capacitor funciona con corriente directa) y se llama capacitancia o capacidad a la cantidad de cargas eléctricas que es capaz de almacenar ATRAS

23. CONECTOR DE 4 PIN En el conector de 4 pin se introduce un conector proveniente de la fuente de alimentacion, que posee 4 cables, los cuales complementan la alimentacion proveniente del cable de 24 pin. Si este cable no esta conectado, la PC no arranca. ATRAS

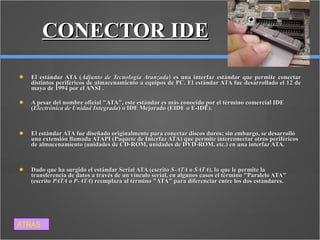

24. CONECTOR IDE El estándar ATA ( Adjunto de Tecnología Avanzada ) es una interfaz estándar que permite conectar distintos periféricos de almacenamiento a equipos de PC. El estándar ATA fue desarrollado el 12 de mayo de 1994 por el ANSI . A pesar del nombre oficial "ATA", este estándar es más conocido por el término comercial IDE ( Electrónica de Unidad Integrada ) o IDE Mejorado (EIDE o E-IDE). El estándar ATA fue diseñado originalmente para conectar discos duros; sin embargo, se desarrolló una extensión llamada ATAPI (Paquete de Interfaz ATA) que permite interconectar otros periféricos de almacenamiento (unidades de CD-ROM, unidades de DVD-ROM, etc.) en una interfaz ATA. Dado que ha surgido el estándar Serial ATA (escrito S-ATA o SATA ), lo que le permite la transferencia de datos a través de un vínculo serial, en algunos casos el término "Paralelo ATA" (escrito PATA o P-ATA ) reemplaza al término "ATA" para diferenciar entre los dos estándares. ATRAS

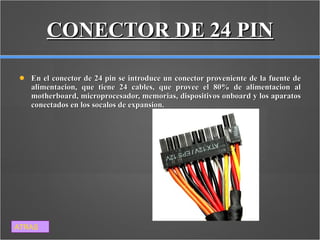

25. CONECTOR DE 24 PIN En el conector de 24 pin se introduce un conector proveniente de la fuente de alimentacion, que tiene 24 cables, que provee el 80% de alimentacion al motherboard, microprocesador, memorias, dispositivos onboard y los aparatos conectados en los socalos de expansion. ATRAS

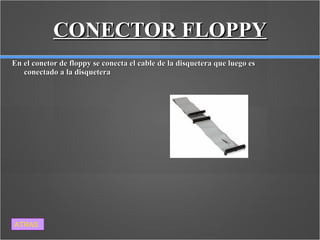

26. CONECTOR FLOPPY En el conetor de floppy se conecta el cable de la disquetera que luego es conectado a la disquetera ATRAS

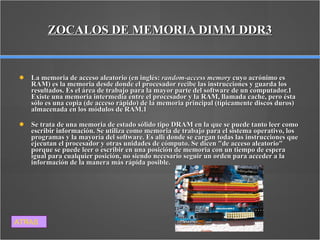

27. ZOCALOS DE MEMORIA DIMM DDR3 La memoria de acceso aleatorio (en inglés: random-access memory cuyo acrónimo es RAM) es la memoria desde donde el procesador recibe las instrucciones y guarda los resultados. Es el área de trabajo para la mayor parte del software de un computador.1 Existe una memoria intermedia entre el procesador y la RAM, llamada cache, pero ésta sólo es una copia (de acceso rápido) de la memoria principal (típicamente discos duros) almacenada en los módulos de RAM.1 Se trata de una memoria de estado sólido tipo DRAM en la que se puede tanto leer como escribir información. Se utiliza como memoria de trabajo para el sistema operativo, los programas y la mayoría del software. Es allí donde se cargan todas las instrucciones que ejecutan el procesador y otras unidades de cómputo. Se dicen "de acceso aleatorio" porque se puede leer o escribir en una posición de memoria con un tiempo de espera igual para cualquier posición, no siendo necesario seguir un orden para acceder a la información de la manera más rápida posible. ATRAS

28. CHIP DE BIOS El Sistema Básico de Entrada/Salida o BIOS ( Basic Input-Output System ) es un código de software que localiza y reconoce todos los dispositivos necesarios para cargar el sistema operativo en la RAM; es un software muy básico instalado en la placa base que permite que ésta cumpla su cometido. Proporciona la comunicación de bajo nivel, el funcionamiento y configuración del hardware del sistema que, como mínimo, maneja el teclado y proporciona salida básica (emitiendo pitidos normalizados por el altavoz de la computadora si se producen fallos) durante el arranque. El BIOS usualmente está escrito en lenguaje ensamblador. El primer término BIOS apareció en el sistema operativo CP/M, y describe la parte de CP/M que se ejecutaba durante el arranque y que iba unida directamente al hardware (las máquinas de CP/M usualmente tenían un simple cargador arrancable en la ROM, y nada más). La mayoría de las versiones de MS-DOS tienen un archivo llamado "IBMBIO.COM" o "IO.SYS" que es análogo al CP/M BIOS. ATRAS

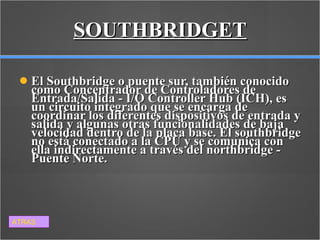

29. SOUTHBRIDGET El Southbridge o puente sur, también conocido como Concentrador de Controladores de Entrada/Salida - I/O Controller Hub (ICH), es un circuito integrado que se encarga de coordinar los diferentes dispositivos de entrada y salida y algunas otras funcionalidades de baja velocidad dentro de la placa base. El southbridge no está conectado a la CPU y se comunica con ella indirectamente a través del northbridge - Puente Norte. ATRAS

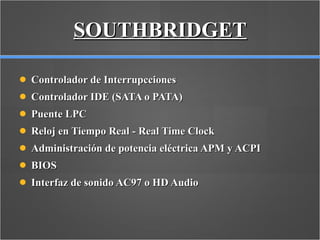

30. La funcionalidad encontrada en los southbridges actuales incluye soporte para: Bus PCI Bus ISA Bus SPI System Management Bus ( SMBus ) Controlador DMA SOUTHBRIDGET

31. Controlador de Interrupcciones Controlador IDE (SATA o PATA) Puente LPC Reloj en Tiempo Real - Real Time Clock Administración de potencia eléctrica APM y ACPI BIOS Interfaz de sonido AC97 o HD Audio SOUTHBRIDGET

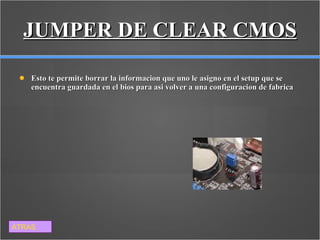

32. JUMPER DE CLEAR CMOS Esto te permite borrar la informacion que uno le asigno en el setup que se encuentra guardada en el bios para asi volver a una configuracion de fabrica ATRAS

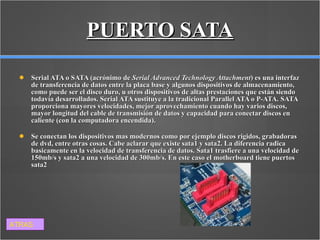

33. PUERTO SATA Serial ATA o SATA (acrónimo de Serial Advanced Technology Attachment ) es una interfaz de transferencia de datos entre la placa base y algunos dispositivos de almacenamiento, como puede ser el disco duro, u otros dispositivos de altas prestaciones que están siendo todavía desarrollados. Serial ATA sustituye a la tradicional Parallel ATA o P-ATA. SATA proporciona mayores velocidades, mejor aprovechamiento cuando hay varios discos, mayor longitud del cable de transmisión de datos y capacidad para conectar discos en caliente (con la computadora encendida). Se conectan los dispositivos mas modernos como por ejemplo discos rigidos, grabadoras de dvd, entre otras cosas. Cabe aclarar que existe sata1 y sata2. La diferencia radica basicamente en la velocidad de transferencia de datos. Sata1 trasfiere a una velocidad de 150mb/s y sata2 a una velocidad de 300mb/s. En este caso el motherboard tiene puertos sata2 ATRAS

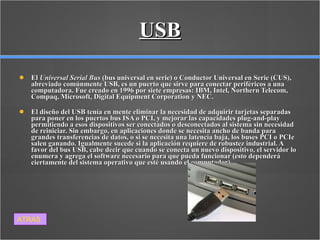

34. USB El Universal Serial Bus (bus universal en serie) o Conductor Universal en Serie (CUS), abreviado comúnmente USB, es un puerto que sirve para conectar periféricos a una computadora. Fue creado en 1996 por siete empresas: IBM, Intel, Northern Telecom, Compaq, Microsoft, Digital Equipment Corporation y NEC. El diseño del USB tenía en mente eliminar la necesidad de adquirir tarjetas separadas para poner en los puertos bus ISA o PCI, y mejorar las capacidades plug-and-play permitiendo a esos dispositivos ser conectados o desconectados al sistema sin necesidad de reiniciar. Sin embargo, en aplicaciones donde se necesita ancho de banda para grandes transferencias de datos, o si se necesita una latencia baja, los buses PCI o PCIe salen ganando. Igualmente sucede si la aplicación requiere de robustez industrial. A favor del bus USB, cabe decir que cuando se conecta un nuevo dispositivo, el servidor lo enumera y agrega el software necesario para que pueda funcionar (esto dependerá ciertamente del sistema operativo que esté usando el computador). ATRAS

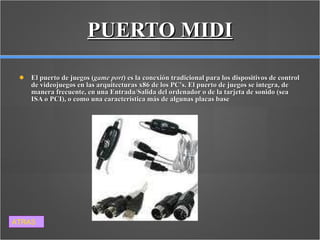

35. PUERTO MIDI El puerto de juegos ( game port ) es la conexión tradicional para los dispositivos de control de videojuegos en las arquitecturas x86 de los PC's. El puerto de juegos se integra, de manera frecuente, en una Entrada/Salida del ordenador o de la tarjeta de sonido (sea ISA o PCI), o como una característica más de algunas placas base ATRAS

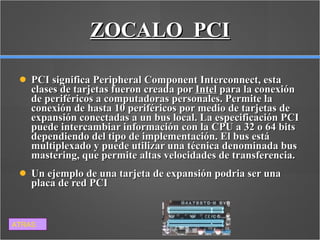

36. ZOCALO PCI PCI significa Peripheral Component Interconnect, esta clases de tarjetas fueron creada por Intel para la conexión de periféricos a computadoras personales. Permite la conexión de hasta 10 periféricos por medio de tarjetas de expansión conectadas a un bus local. La especificación PCI puede intercambiar información con la CPU a 32 o 64 bits dependiendo del tipo de implementación. El bus está multiplexado y puede utilizar una técnica denominada bus mastering, que permite altas velocidades de transferencia. Un ejemplo de una tarjeta de expansión podria ser una placa de red PCI ATRAS

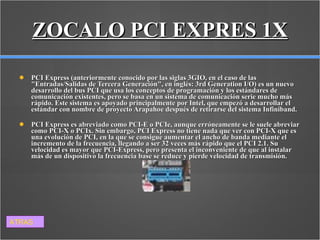

37. ZOCALO PCI EXPRES 1X PCI Express (anteriormente conocido por las siglas 3GIO, en el caso de las "Entradas/Salidas de Tercera Generación", en inglés: 3rd Generation I/O) es un nuevo desarrollo del bus PCI que usa los conceptos de programación y los estándares de comunicación existentes, pero se basa en un sistema de comunicación serie mucho más rápido. Este sistema es apoyado principalmente por Intel, que empezó a desarrollar el estándar con nombre de proyecto Arapahoe después de retirarse del sistema Infiniband. PCI Express es abreviado como PCI-E o PCIe, aunque erróneamente se le suele abreviar como PCI-X o PCIx. Sin embargo, PCI Express no tiene nada que ver con PCI-X que es una evolución de PCI, en la que se consigue aumentar el ancho de banda mediante el incremento de la frecuencia, llegando a ser 32 veces más rápido que el PCI 2.1. Su velocidad es mayor que PCI-Express, pero presenta el inconveniente de que al instalar más de un dispositivo la frecuencia base se reduce y pierde velocidad de transmisión. ATRAS

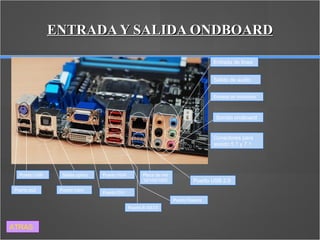

38. ENTRADA Y SALIDA ONDBOARD Entrada de linea Salida de audio Entrada de microfono Sonido ondboard Conectores para sonido 5.1 y 7.1 Puerto ps2 Puerto USB Salida optica Puerto hdmi Puerto VGA Puerto DVI Puerto E-SATA Puerto firewire Puerto USB 2.0 Placa de red 10/100/1000 ATRAS

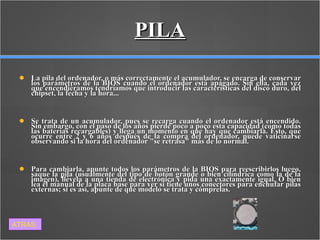

39. PILA La pila del ordenador, o más correctamente el acumulador, se encarga de conservar los parámetros de la BIOS cuando el ordenador está apagado. Sin ella, cada vez que encendiéramos tendríamos que introducir las características del disco duro, del chipset, la fecha y la hora... Se trata de un acumulador, pues se recarga cuando el ordenador está encendido. Sin embargo, con el paso de los años pierde poco a poco esta capacidad (como todas las baterías recargables) y llega un momento en que hay que cambiarla. Esto, que ocurre entre 2 y 6 años después de la compra del ordenador, puede vaticinarse observando si la hora del ordenador "se retrasa" más de lo normal. Para cambiarla, apunte todos los parámetros de la BIOS para reescribirlos luego, saque la pila (usualmente del tipo de botón grande o bien cilíndrica como la de la imagen), llévela a una tienda de electrónica y pida una exactamente igual. O bien lea el manual de la placa base para ver si tiene unos conectores para enchufar pilas externas; si es así, apunte de qué modelo se trata y cómprelas. ATRAS

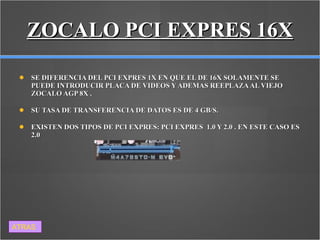

40. ZOCALO PCI EXPRES 16X SE DIFERENCIA DEL PCI EXPRES 1X EN QUE EL DE 16X SOLAMENTE SE PUEDE INTRODUCIR PLACA DE VIDEOS Y ADEMAS REEPLAZA AL VIEJO ZOCALO AGP 8X . SU TASA DE TRANSFERENCIA DE DATOS ES DE 4 GB/S. EXISTEN DOS TIPOS DE PCI EXPRES: PCI EXPRES 1.0 Y 2.0 . EN ESTE CASO ES 2.0 ATRAS
