1. EL HARDWARE
EN ESTA PEQUEÑA PRESENTACION VAMOS A REALIZAR
UN PEQUEÑO RESUMEN DE LAS PARTES QUE FORMAN
EL HARDWARE ACOMPAÑADO DE ALGUNAS IMÁGENES
Y TAMBIEN OPINIONES PERSONALES

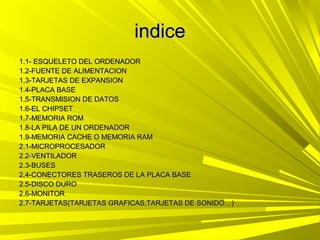

2. indice
1.1- ESQUELETO DEL ORDENADOR
1.2-FUENTE DE ALIMENTACION
1.3-TARJETAS DE EXPANSION
1.4-PLACA BASE

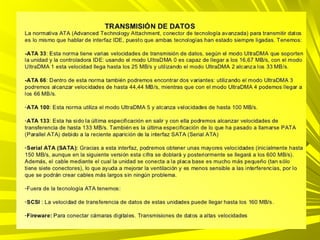

1.5-TRANSMISION DE DATOS
1.6-EL CHIPSET

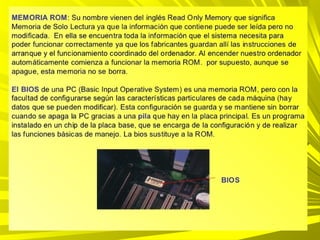

1.7-MEMORIA ROM

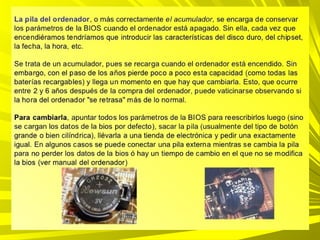

1.8-LA PILA DE UN ORDENADOR

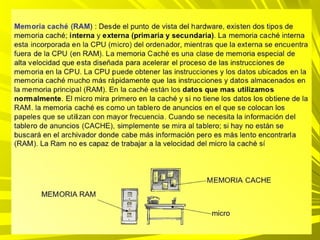

1.9-MEMORIA CACHE O MEMORIA RAM
2.1-MICROPROCESADOR

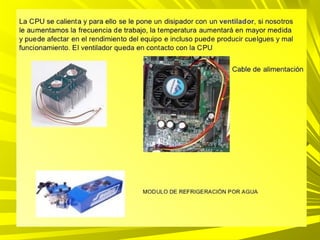

2.2-VENTILADOR

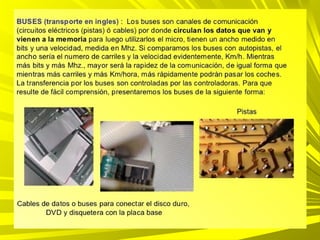

2.3-BUSES

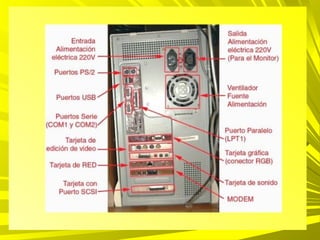

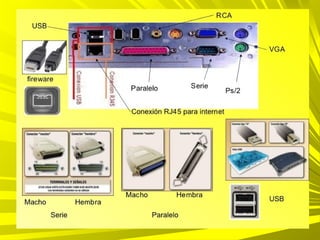

2.4-CONECTORES TRASEROS DE LA PLACA BASE
2.5-DISCO DURO
2.6-MONITOR
2.7-TARJETAS(TARJETAS GRAFICAS,TARJETAS DE SONIDO…)

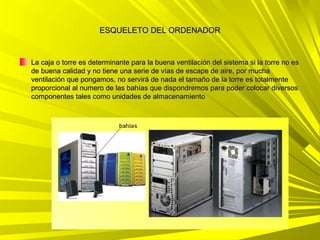

3. ESQUELETO DEL ORDENADOR
La caja o torre es determinante para la buena ventilación del sistema si la torre no es
de buena calidad y no tiene una serie de vías de escape de aire, por mucha
ventilación que pongamos, no servirá de nada el tamaño de la torre es totalmente
proporcional al numero de las bahías que dispondremos para poder colocar diversos
componentes tales como unidades de almacenamiento

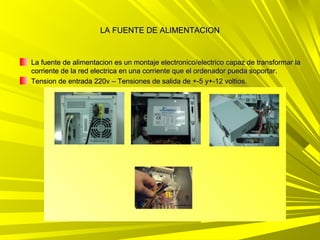

4. LA FUENTE DE ALIMENTACION
La fuente de alimentacion es un montaje electronico/electrico capaz de transformar la
corriente de la red electrica en una corriente que el ordenador pueda soportar.
Tension de entrada 220v – Tensiones de salida de +-5 y+-12 voltios.

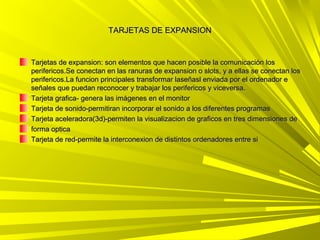

5. TARJETAS DE EXPANSION
Tarjetas de expansion: son elementos que hacen posible la comunicación los
perifericos.Se conectan en las ranuras de expansion o slots, y a ellas se conectan los
perifericos.La funcion principales transformar laseñasl enviada por el ordenador e
señales que puedan reconocer y trabajar los perifericos y viceversa.
Tarjeta grafica- genera las imágenes en el monitor
Tarjeta de sonido-permitiran incorporar el sonido a los diferentes programas
Tarjeta aceleradora(3d)-permiten la visualizacion de graficos en tres dimensiones de
forma optica
Tarjeta de red-permite la interconexion de distintos ordenadores entre si

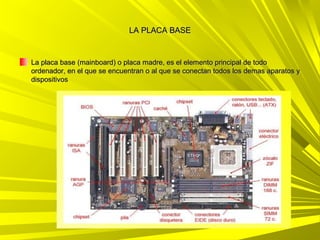

6. LA PLACA BASE
La placa base (mainboard) o placa madre, es el elemento principal de todo
ordenador, en el que se encuentran o al que se conectan todos los demas aparatos y
dispositivos

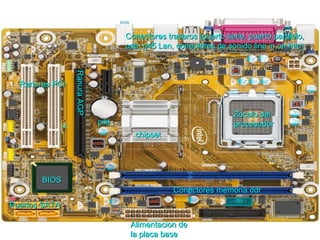

7. Conectores traseros (puerto serie, puerto paralelo,
usb, rj45 Lan, conectores de sonido line in,on,mic)
Ranura AGP
Ranura AGP
Ranuras PCI
Zocalo del
pila procesador
chipset
BIOS
Conectores memoria ddr
Puertos SATA
Alimentacion de
la placa base

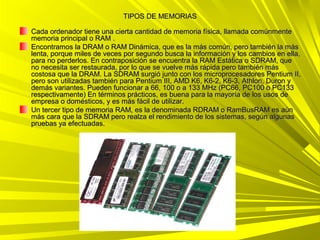

17. TIPOS DE MEMORIAS
Cada ordenador tiene una cierta cantidad de memoria física, llamada comúnmente
memoria principal o RAM .
Encontramos la DRAM o RAM Dinámica, que es la más común, pero también la más
lenta, porque miles de veces por segundo busca la información y los cambios en ella,
para no perderlos. En contraposición se encuentra la RAM Estática o SDRAM, que
no necesita ser restaurada, por lo que se vuelve más rápida pero también más
costosa que la DRAM. La SDRAM surgió junto con los microprocesadores Pentium II,
pero son utilizadas también para Pentium III, AMD K6, K6-2, K6-3, Athlon, Duron y
demás variantes. Pueden funcionar a 66, 100 o a 133 MHz (PC66, PC100 o PC133
respectivamente) En términos prácticos, es buena para la mayoría de los usos de
empresa o domésticos, y es más fácil de utilizar.
Un tercer tipo de memoria RAM, es la denominada RDRAM o RamBusRAM es aún
más cara que la SDRAM pero realza el rendimiento de los sistemas, según algunas
pruebas ya efectuadas.

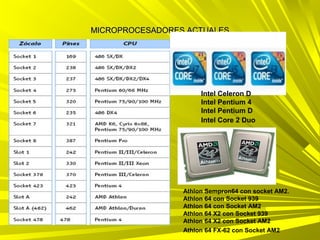

21. MICROPROCESADORES ACTUALES
Intel Celeron D
Intel Celeron D
Intel Pentium 4
Intel Pentium D
Intel Core 2 Duo
Athlon Sempron64 con socket AM2.
Athlon 64 con Socket 939
Athlon 64 con Socket AM2
Athlon 64 X2 con Socket 939
Athlon 64 X2 con Socket AM2
Athlon 64 FX-62 con Socket AM2

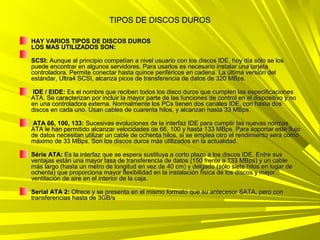

28. TIPOS DE DISCOS DUROS
HAY VARIOS TIPOS DE DISCOS DUROS
LOS MAS UTILIZADOS SON:

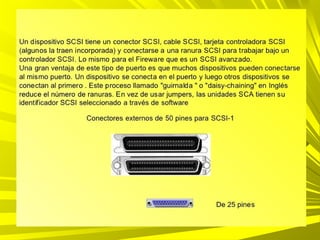

SCSI: Aunque al principio competían a nivel usuario con los discos IDE, hoy día sólo se los
puede encontrar en algunos servidores. Para usarlos es necesario instalar una tarjeta
controladora. Permite conectar hasta quince periféricos en cadena. La última versión del
estándar, Ultra4 SCSI, alcanza picos de transferencia de datos de 320 MBps.
IDE / EIDE: Es el nombre que reciben todos los disco duros que cumplen las especificaciones
ATA. Se caracterizan por incluir la mayor parte de las funciones de control en el dispositivo y no
en una controladora externa. Normalmente los PCs tienen dos canales IDE, con hasta dos
discos en cada uno. Usan cables de cuarenta hilos, y alcanzan hasta 33 MBps.
ATA 66, 100, 133: Sucesivas evoluciones de la interfaz IDE para cumplir las nuevas normas
ATA le han permitido alcanzar velocidades de 66, 100 y hasta 133 MBps. Para soportar este flujo
de datos necesitan utilizar un cable de ochenta hilos, si se emplea otro el rendimiento será como
máximo de 33 MBps. Son los discos duros más utilizados en la actualidad.
Série ATA: Es la interfaz que se espera sustituya a corto plazo a los discos IDE. Entre sus
ventajas están una mayor tasa de transferencia de datos (150 frente a 133 MBps) y un cable
más largo (hasta un metro de longitud en vez de 40 cm) y delgado (sólo siete hilos en lugar de
ochenta) que proporciona mayor flexibilidad en la instalación física de los discos y mejor
ventilación de aire en el interior de la caja.
Serial ATA 2: Ofrece y se presenta en el mismo formato que su antecesor SATA, pero con
transferencias hasta de 3GB/s

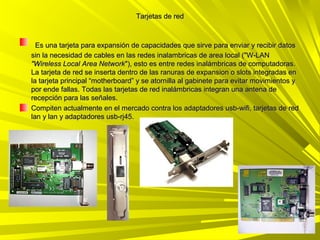

34. Tarjetas de red
Es una tarjeta para expansión de capacidades que sirve para enviar y recibir datos
sin la necesidad de cables en las redes inalambricas de area local ("W-LAN
"Wireless Local Area Network"), esto es entre redes inalámbricas de computadoras.
La tarjeta de red se inserta dentro de las ranuras de expansion o slots integradas en
la tarjeta principal “motherboard” y se atornilla al gabinete para evitar movimientos y
por ende fallas. Todas las tarjetas de red inalámbricas integran una antena de
recepción para las señales.
Compiten actualmente en el mercado contra los adaptadores usb-wifi, tarjetas de red
lan y lan y adaptadores usb-rj45.

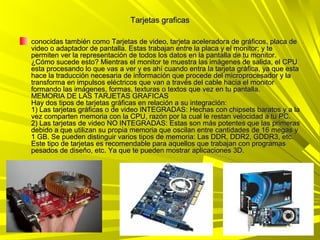

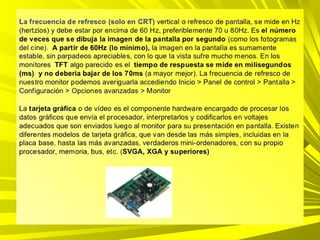

35. Tarjetas graficas
conocidas también como Tarjetas de video, tarjeta aceleradora de gráficos, placa de
video o adaptador de pantalla. Estas trabajan entre la placa y el monitor; y te
permiten ver la representación de todos los datos en la pantalla de tu monitor.
¿Cómo sucede esto? Mientras el monitor te muestra las imágenes de salida, el CPU
esta procesando lo que vas a ver y es ahí cuando entra la tarjeta gráfica, ya que esta
hace la traducción necesaria de información que procede del microprocesador y la
transforma en impulsos eléctricos que van a través del cable hacia el monitor
formando las imágenes, formas, texturas o textos que vez en tu pantalla.
MEMORIA DE LAS TARJETAS GRAFICAS
Hay dos tipos de tarjetas gráficas en relación a su integración:
1) Las tarjetas gráficas o de video INTEGRADAS: Hechas con chipsets baratos y a la
vez comparten memoria con la CPU, razón por la cual le restan velocidad a tu PC.
2) Las tarjetas de video NO INTEGRADAS: Estas son más potentes que las primeras
debido a que utilizan su propia memoria que oscilan entre cantidades de 16 megas y
1 GB. Se pueden distinguir varios tipos de memoria: Las DDR, DDR2, GDDR3, etc.
Este tipo de tarjetas es recomendable para aquellos que trabajan con programas
pesados de diseño, etc. Ya que te pueden mostrar aplicaciones 3D.
