1. FICHA TECNICA 3

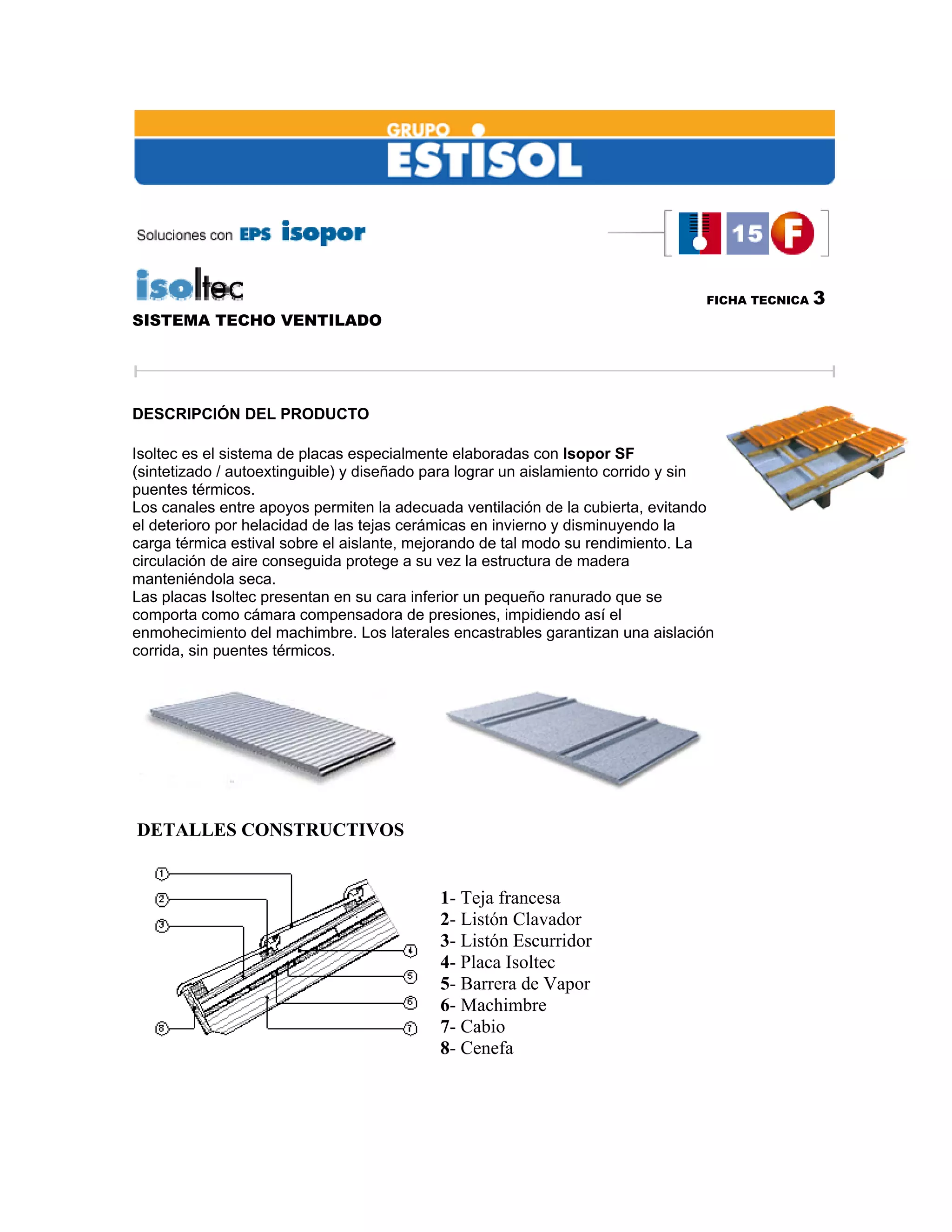

SISTEMA TECHO VENTILADO
DESCRIPCIÓN DEL PRODUCTO
Isoltec es el sistema de placas especialmente elaboradas con Isopor SF
(sintetizado / autoextinguible) y diseñado para lograr un aislamiento corrido y sin
puentes térmicos.
Los canales entre apoyos permiten la adecuada ventilación de la cubierta, evitando
el deterioro por helacidad de las tejas cerámicas en invierno y disminuyendo la
carga térmica estival sobre el aislante, mejorando de tal modo su rendimiento. La
circulación de aire conseguida protege a su vez la estructura de madera
manteniéndola seca.
Las placas Isoltec presentan en su cara inferior un pequeño ranurado que se
comporta como cámara compensadora de presiones, impidiendo así el
enmohecimiento del machimbre. Los laterales encastrables garantizan una aislación
corrida, sin puentes térmicos.
DETALLES CONSTRUCTIVOS
1- Teja francesa
2- Listón Clavador
3- Listón Escurridor
4- Placa Isoltec
5- Barrera de Vapor
6- Machimbre
7- Cabio
8- Cenefa

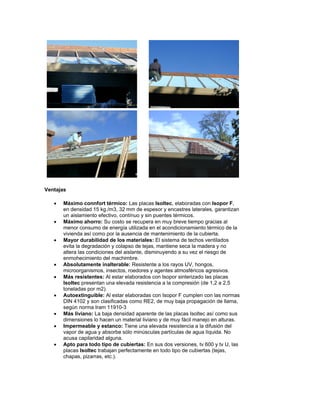

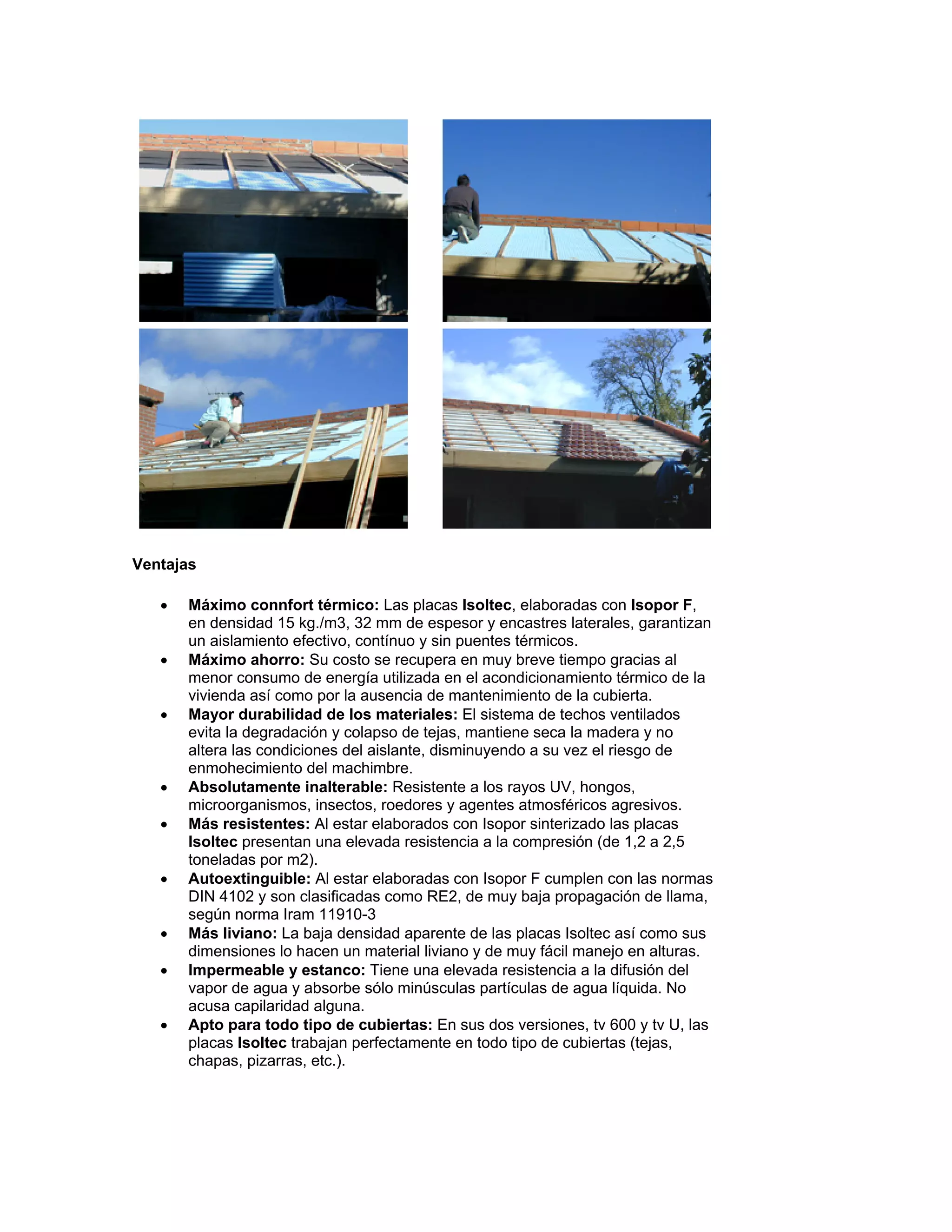

2. Ventajas
• Máximo connfort térmico: Las placas Isoltec, elaboradas con Isopor F,
en densidad 15 kg./m3, 32 mm de espesor y encastres laterales, garantizan
un aislamiento efectivo, contínuo y sin puentes térmicos.
• Máximo ahorro: Su costo se recupera en muy breve tiempo gracias al
menor consumo de energía utilizada en el acondicionamiento térmico de la
vivienda así como por la ausencia de mantenimiento de la cubierta.
• Mayor durabilidad de los materiales: El sistema de techos ventilados
evita la degradación y colapso de tejas, mantiene seca la madera y no
altera las condiciones del aislante, disminuyendo a su vez el riesgo de
enmohecimiento del machimbre.
• Absolutamente inalterable: Resistente a los rayos UV, hongos,
microorganismos, insectos, roedores y agentes atmosféricos agresivos.
• Más resistentes: Al estar elaborados con Isopor sinterizado las placas
Isoltec presentan una elevada resistencia a la compresión (de 1,2 a 2,5
toneladas por m2).
• Autoextinguible: Al estar elaboradas con Isopor F cumplen con las normas
DIN 4102 y son clasificadas como RE2, de muy baja propagación de llama,
según norma Iram 11910-3
• Más liviano: La baja densidad aparente de las placas Isoltec así como sus
dimensiones lo hacen un material liviano y de muy fácil manejo en alturas.
• Impermeable y estanco: Tiene una elevada resistencia a la difusión del
vapor de agua y absorbe sólo minúsculas partículas de agua líquida. No
acusa capilaridad alguna.
• Apto para todo tipo de cubiertas: En sus dos versiones, tv 600 y tv U, las
placas Isoltec trabajan perfectamente en todo tipo de cubiertas (tejas,
chapas, pizarras, etc.).

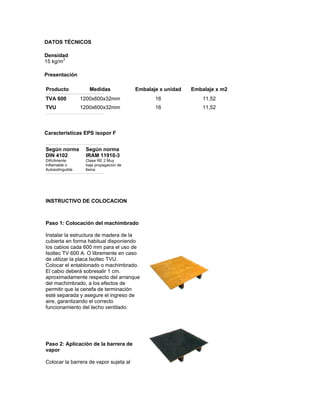

3. DATOS TÉCNICOS
Densidad
15 kg/m3
Presentación
Producto Medidas Embalaje x unidad Embalaje x m2
TVA 600 1200x600x32mm 16 11,52
TVU 1200x600x32mm 16 11,52
Caracteristicas EPS isopor F
Según norma Según norma
DIN 4102 IRAM 11910-3
Difícilmente Clase RE 2 Muy
Inflamable o baja propagacion de
Autoextinguible llama
INSTRUCTIVO DE COLOCACION
Paso 1: Colocación del machimbrado
Instalar la estructura de madera de la
cubierta en forma habitual disponiendo
los cabios cada 600 mm para el uso de
Isoltec TV 600 A. O libremente en caso
de utilizar la placa Isoltec TVU.
Colocar el entablonado o machimbrado.
El cabio deberá sobresalir 1 cm.
aproximadamente respecto del arranque
del machimbrado, a los efectos de
permitir que la cenefa de terminación
esté separada y asegure el ingreso de
aire, garantizando el correcto
funcionamiento del techo ventilado.
Paso 2: Aplicación de la barrera de
vapor
Colocar la barrera de vapor sujeta al

4. machimbre.

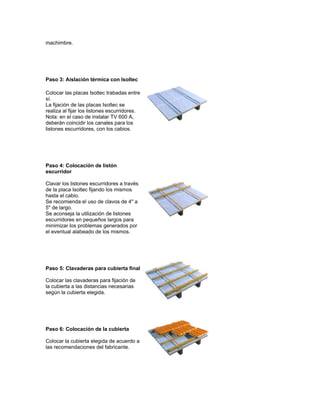

Paso 3: Aislación térmica con Isoltec
Colocar las placas Isoltec trabadas entre
sí.
La fijación de las placas Isoltec se
realiza al fijar los listones escurridores.
Nota: en el caso de instalar TV 600 A,
deberán coincidir los canales para los
listones escurridores, con los cabios.
Paso 4: Colocación de listón
escurridor
Clavar los listones escurridores a través
de la placa Isoltec fijando los mismos
hasta el cabio.
Se recomienda el uso de clavos de 4" a
5" de largo.
Se aconseja la utilización de listones
escurridores en pequeños largos para
minimizar los problemas generados por
el eventual alabeado de los mismos.
Paso 5: Clavaderas para cubierta final
Colocar las clavaderas para fijación de
la cubierta a las distancias necesarias
según la cubierta elegida.
Paso 6: Colocación de la cubierta
Colocar la cubierta elegida de acuerdo a
las recomendaciones del fabricante.

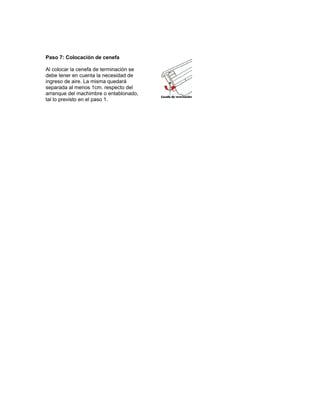

5. Paso 7: Colocación de cenefa
Al colocar la cenefa de terminación se
debe tener en cuenta la necesidad de
ingreso de aire. La misma quedará
separada al menos 1cm. respecto del
arranque del machimbre o entablonado,
tal lo previsto en el paso 1.

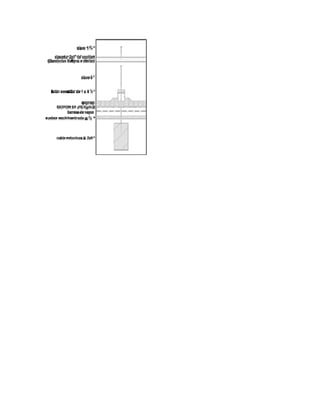

6. DETALLE CONSTRUCTIVO
