J2me

Curso JME
CLE formación

1

Plataformas masivas para
movilidad
 JavaME (Oracle)
 Windows Mobile/Phone (Microsoft)
 IPhone (Apple)
 Android (Google)
 BlackBerry (RIM)
 Symbian (Nokia)
 BREW (Qualcomm)

2

JavaME (anteriormente J2ME)

• Versión de la plataforma Java orientada a
dispositivos de recursos limitados.

J2ME
3

Relación entre ediciones de Java

J2ME
4

Configuraciones:
CDC y CLDC
 CDC = Connected Device
Configuration
 CLDC = Connected Limited Device
Configuration

6

CDC

y Blu-ray
(BD-J)

7

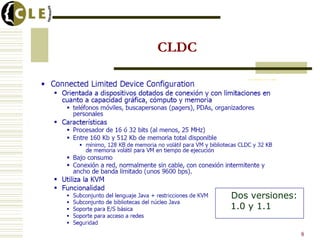

CLDC

Dos versiones:
1.0 y 1.1

8

Perfiles

Ejemplo:
las configuraciones CDC y
CLDC no definen APIs de
GUI ni comunicaciones
red porque hay
dispositivos sin GUI y sin
comunicaciones

9

Universidad de Deusto
. . . . . . . . .

Configuraciones/Perfiles

• MIDP (Mobile
Information Device
Profile).
• Dentro de CLDC
• Dirigido a
dispositivos móviles
(combinación
CLDC/MIDP).

10

MIDP (Mobile Information Device
Profile)

11


Profile)

• CLDC: funcionalidades
independientes del
dispositivo (librerías
generales y de
comunicación).
• MIDP: funcionalidades
específicas (GUI,
comunicación ampliada,
almacenamiento
persistente)

J2ME
12

Profile)

 Dos versiones: 1.0 y 2.0
La v2.0 introduce
 APIs específicas para juegos
 Reproducción de sonidos

 Criptografía y comunicaciones seguras
(HTTPS, SSL)
 Mejoras en los “forms”

13

Arquitectura J2ME

J2ME
14

Comparación CLDC/MIDP

MIDP

CLDC

15

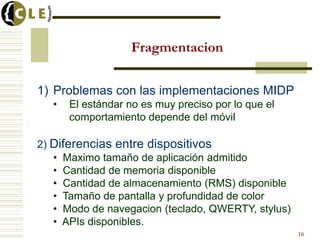

Fragmentacion

1) Problemas con las implementaciones MIDP
• El estándar no es muy preciso por lo que el
comportamiento depende del móvil

2) Diferencias entre dispositivos
• Maximo tamaño de aplicación admitido
• Cantidad de memoria disponible
• Cantidad de almacenamiento (RMS) disponible
• Tamaño de pantalla y profundidad de color
• Modo de navegacion (teclado, QWERTY, stylus)
• APIs disponibles.
16

Estandarización JTWI
(Java Technology for the Wireless
Industry)

 JSR-120: Wireless Messaging API
 JSR-135: Mobile Media API
17

Estandarizacion
JTWI y MSA

MSA: Mobile Service Architecture
• Es el JSR 248 que engloba a todos
los JSRs (sucesor del JTWI)
• Los JSRs fuera del MIDP se llaman
paquetes opcionales

18

La máquina virtual

19

KVM (I)

CLDC 1.1
ya define
float y
double

20

MIDLets: Requisitos funcionales

24

MIDLet: Ciclo de vida

25


26

Empaquetado de un MIDlet

MIDlet-Version: 1.0.0
JAD MIDlet-Vendor: Midlet Suite Vendor
MIDlet-Jar-URL: CursoJME.jar
MicroEdition-Configuration: CLDC-1.1
MicroEdition-Profile: MIDP-2.0
MIDlet-1: Bug,,com.lm2a.bug.TestBug
MIDlet-Name: CursoJME Midlet Suite

JAR
Clases
manifiesto comprimidas

27


28


29


30


31


32


33


34

MIDLets: Proceso de desarrollo

35

MIDLets: Etapas del proceso de
desarrollo

36


CLDC

• Dos grupos de clases:
– Heredadas de J2SE. Encuadradas dentro
de las librerías:
• java.util
• java.lang
• java.io
– Específicas de esta configuración
• javax.microedition.io

J2ME
37

CLDC: java.lang

• Boolean • Runnable
• Byte • Runtime
• Character • Short
• Class • String
• Integer • StringBuffer
• Long • System
• Math • Thread
• Object • Throwable
J2ME
38

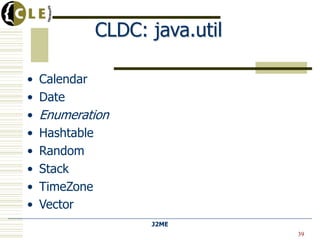

CLDC: java.util

• Calendar
• Date
• Enumeration
• Hashtable
• Random
• Stack
• TimeZone
• Vector
J2ME
39

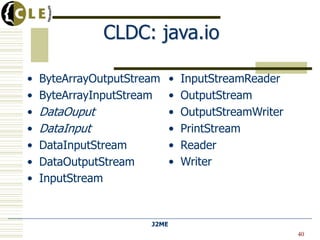

CLDC: java.io

• ByteArrayOutputStream • InputStreamReader
• ByteArrayInputStream • OutputStream
• DataOuput • OutputStreamWriter
• DataInput • PrintStream
• DataInputStream • Reader
• DataOutputStream • Writer
• InputStream

J2ME
40

Paquete javax.microedition.midlet

41

Otros paquetes propios de J2ME

• javax.microedition.lcdui
– Clases asociadas con GUI y el soporte de eventos.
• javax.microedition.rms
– Mecanismos para el almacenamiento persistente.
• javax.microedition.io
– APIs para establecer diferentes tipos de comunicación.
– MIDP amplia el Generic Connection Framework de CLDC
– GCF: interfaces y clases que representan los
diferentes tipos de conexiones: http, socket,
datagramas, serie, etc.
42

Clase javax.microedition.midlet.MIDlet

43


44

Mi primer MIDlet
import javax.microedition.lcdui.Display;
import javax.microedition.lcdui.Form;
import javax.microedition.midlet.MIDlet;

public class HolaMundo extends MIDlet
{
protected Display pantalla;
protected Form formulario;

public HolaMundo() { }

public void startApp()
{
if (pantalla != null) return;
this.pantalla = Display.getDisplay(this);
this.formulario = new Form("Hola Mundo");
pantalla.setCurrent(formulario);
}

public void pauseApp() { }

public void destroyApp(boolean unconditional) { }
}
45

Jerarquía de clases GUI

46

Clase Display

La clase Display es la encargada de administrar la pantalla.
Además de otros métodos relativos a las capacidades gráficas del
dispositivo, sus métodos más importantes son:

void setCurrent(Alert a, Displayable d) Establece la pantalla d despues de la alerta a

void setCurrent(Displayable d) Establece la pantalla d

void setCurrentItem(Item item) Establece el foco en item

47

Displayable

Más métodos:

49

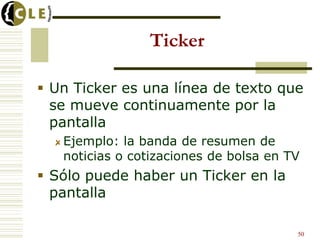

Ticker

 Un Ticker es una línea de texto que
se mueve continuamente por la
pantalla
Ejemplo: la banda de resumen de
noticias o cotizaciones de bolsa en TV
 Sólo puede haber un Ticker en la
pantalla

50

Ticker
import javax.microedition.lcdui.Ticker;

public class HolaMundoTicker extends MIDlet
{

public HolaMundoTicker() { }

{

this.formulario = new Form("Hola Mundo");
formulario.setTicker(new Ticker("Este es un Ticker"));
}
} 51

Ejemplo Comandos
import javax.microedition.lcdui.Command;
import javax.microedition.lcdui.CommandListener;
import javax.microedition.lcdui.Displayable;

public class HolaMundoCommand extends MIDlet
implements CommandListener
{
protected Command salir;
public HolaMundoCommand() { }

{
this.formulario = new Form("Hola Mundo"); 54

Ejemplo Comandos
this.salir = new Command("Salir","Salir del Programa",Command.EXIT,0);
formulario.addCommand(salir);
formulario.setCommandListener(this);
}



public void commandAction(Command c, Displayable d)
{
if (c == salir)
{
destroyApp(true);
notifyDestroyed();
}
}
} 55

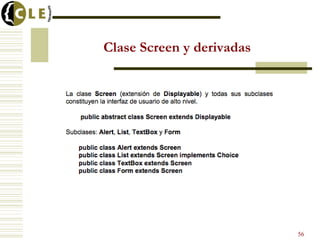

Clase Screen y derivadas

56

Ejemplo de Alert
package util;

public class RTException extends RuntimeException
{
protected Throwable ex;

public RTException(Throwable ex) { this.ex = ex; }

public RTException(String msg,Throwable ex)
{
super(msg);
this.ex = ex;
}

public void printStackTrace()
{
if (ex != null) ex.printStackTrace();
super.printStackTrace();
}
}

59

Ejemplo de Alert
import java.io.IOException;
import javax.microedition.lcdui.*;
import util.RTException;

public class EjemploAlert extends MIDlet implements CommandListener
{
protected Command salir, aler1, aler2,aler3;
protected Form formInicial;

public EjemploAlert() { }

{


this.salir = new Command("Salir", Command.EXIT, 1);
this.aler1 = new Command("Alerta Modal", Command.SCREEN, 1);
this.aler2 = new Command("Alerta No Modal", Command.SCREEN, 1);
this.aler3 = new Command("Alerta con Imagen", Command.SCREEN, 1);
60

Ejemplo de Alert
// Creo la pantalla principal del MIDlet
this.formInicial = new Form("Programa principal");
formInicial.addCommand(salir);
formInicial.addCommand(aler1);
formInicial.setCommandListener(this);

pantalla.setCurrent(formInicial);
}

public void destroyApp(boolean unconditional) {}

{
if (c == salir)
{
destroyApp(false);
notifyDestroyed();
}

61

Ejemplo de Alert
else if (c == aler1)
{
// Creo la pantalla de alerta 1
Alert alerta = new Alert("Alerta Modal", "Esta alerta desaparecerá"
+ "cuando pulses el botón de Salir", null, AlertType.INFO);
alerta.setTimeout(Alert.FOREVER);
pantalla.setCurrent(alerta, formInicial);
}
{
Alert alerta = new Alert("Alerta No Modal", "Esta alerta desaparecera"
+ " cuando pasen 5 segundos",null, AlertType.INFO);
alerta.setTimeout(5000);
}

62

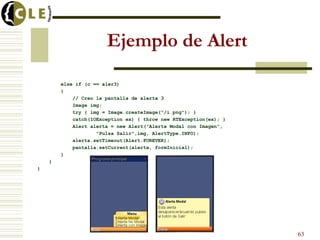

Ejemplo de Alert

{
Image img;
try { img = Image.createImage("/i.png"); }
catch(IOException ex) { throw new RTException(ex); }
Alert alerta = new Alert("Alerta Modal con Imagen",
"Pulsa Salir",img, AlertType.INFO);
}
}
}

63

Ejemplo con TextBox
public class EjemploTextBox extends MIDlet implements CommandListener
{
protected TextBox box;
protected Command mostrar,insertar,limpiar,restric;

protected void startApp()
{

// String title, String text, int maxSize, int constraints)
this.box = new TextBox("Ejemplo TextBox","Esto es nun texto",100,TextField.ANY);
this.mostrar = new Command("Mostrar",Command.SCREEN,0);
box.addCommand(mostrar);
this.insertar = new Command("Insertar",Command.SCREEN,0);
box.addCommand(insertar);
this.limpiar = new Command("Limpiar",Command.SCREEN,0);
box.addCommand(limpiar);
this.restric = new Command("Ver Restric",Command.SCREEN,0);
box.addCommand(restric);
box.setCommandListener(this);
pantalla.setCurrent(box);
} 69

Ejemplo con TextBox
protected void pauseApp() { }

protected void destroyApp(boolean unconditional) { }

{
if (c == mostrar)
{
String texto = box.getString();
Alert alerta = new Alert("Alerta Modal",texto,null,AlertType.INFO);
pantalla.setCurrent(alerta, pantalla.getCurrent());
}
else if (c == insertar)
{
int pos = box.getCaretPosition();
box.insert("Jose María", pos);
}
else if (c == limpiar)
{
box.delete(0,box.size());
// Alternativa: box.setString("");
}
70

Ejemplo con TextBox
else if (c == restric)
{
int constraints = box.getConstraints();
boolean esAny = (constraints & TextField.CONSTRAINT_MASK) == TextField.ANY;
String texto = esAny ? "¡SI!" : "¡NO!";
Alert alerta = new Alert("¿Es Modo ANY?",texto,null,AlertType.INFO);
}
}
}

71

Ejercicio

 Hacer un MIDlet que muestre un
TextBox que sólo admita caracteres
numéricos y los oculte mientras se
escribe
 Añadir dos comandos: uno para salir de
la aplicación y otro para mostrar con un
diálogo modal el contenido de la caja de
texto

72

Ejercicio: Solución
public class EjercicioTextBox extends MIDlet implements CommandListener
{
protected TextBox box;
protected Command salir,mostrar;

protected void startApp()
{

// String title, String text, int maxSize, int constraints)
this.box = new TextBox("Ejercicio TextBox","",100,
TextField.NUMERIC | TextField.PASSWORD);
this.salir = new Command("Salir",Command.EXIT,0);
box.addCommand(salir);
this.mostrar = new Command("Mostrar",Command.SCREEN,1);
box.addCommand(mostrar);
box.setCommandListener(this);
pantalla.setCurrent(box);
} 73

protected void pauseApp() { }

protected void destroyApp(boolean unconditional) { }

{
if (c == salir)
{
destroyApp(false);
notifyDestroyed();
}
if (c == mostrar)
{
String texto = box.getString();
Alert alerta = new Alert("Alerta Modal",texto,null,AlertType.INFO);
}
}
}
74

Ejemplo Lista Implícita
public class ListaImplicita extends MIDlet implements CommandListener
{
protected Command atras, salir;
protected List menu;

{

this.atras = new Command("Atras", Command.BACK, 1);
this.menu = new List("Lista Implícita",Choice.IMPLICIT);
menu.append("Opción 1", null);
menu.addCommand(salir);
menu.setCommandListener(this);

pantalla.setCurrent(menu);
}

79


{
if (c == List.SELECT_COMMAND)
{ // Selección de item
Form form = null;
switch (menu.getSelectedIndex())
{ //opcion del menu
case 0: form = new Form("Formulario 1"); break;
}
final Displayable anterior = pantalla.getCurrent(); // menu
form.addCommand(atras);
form.setCommandListener(new CommandListener() {
{ //Selecciono comando “Atrás”
pantalla.setCurrent(anterior);
}
}
);
pantalla.setCurrent(form);
} 80

else if (c == salir)
{ // Selecciono salir de la aplicacion
destroyApp(false);
notifyDestroyed();
}
}
}

81

Ejemplo Lista Exclusiva
public class ListaExclusiva extends MIDlet implements CommandListener
{
protected Command salir, salvar;
protected List lista;

{

this.salvar = new Command("Salvar", Command.ITEM, 1);
String opciones[] = {"Opción 1", "Opción 2", "Opción 3"};
this.lista = new List("Lista exclusiva", Choice.EXCLUSIVE, opciones, null);
lista.addCommand(salvar);
lista.addCommand(salir);
lista.setCommandListener(this);

pantalla.setCurrent(lista);
}

82

Ejemplo Lista Exclusiva
{
if (c == salvar)
{
int opcionElegida = lista.getSelectedIndex();
Alert alerta = new Alert("Opción Elegida",
"Ha sido elegida :" + (opcionElegida + 1), null, AlertType.INFO);
pantalla.setCurrent(alerta, lista);
}
else
{
destroyApp(false);
notifyDestroyed();
}
}
}

83

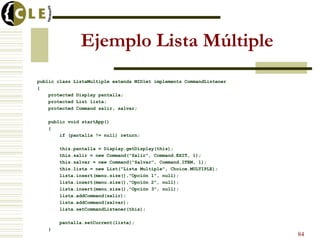

Ejemplo Lista Múltiple
public class ListaMultiple extends MIDlet implements CommandListener
{
protected Command salir, salvar;

{

this.salvar = new Command("Salvar", Command.ITEM, 1);
this.lista = new List("Lista Multiple", Choice.MULTIPLE);
lista.insert(menu.size(),"Opción 1", null);
lista.addCommand(salvar);

}
84


{
if (c == salvar)
{
boolean seleccionados[] = new boolean[lista.size()];
lista.getSelectedFlags(seleccionados);
StringBuffer buf = new StringBuffer();
for (int i = 0; i < seleccionados.length; i++)
{
if (!seleccionados[i]) continue;
// Alternativa: lista.isSelected(i)
buf.append("Opción ");
buf.append( i + 1 );
buf.append( "n" );
}

Alert alerta = new Alert("Seleccionados:",buf.toString(), null, AlertType.INFO);
}
85

else
{
destroyApp(false);
notifyDestroyed();
}
}
}

86

Ejercicio

 Hacer una lista múltiple con 5
opciones
 Añadir tres comandos
Salir de la aplicación
Seleccionar todos
Eliminar los seleccionados mostrando
en un diálogo la lista de los eliminados

87

public class EjercicioListaMultiple extends MIDlet implements CommandListener
{
protected Command salir,eliminar,selecTodos;

{

this.eliminar = new Command("Eliminar Selec", Command.ITEM, 1);
this.selecTodos = new Command("Seleccionar Todos", Command.ITEM, 1);
this.lista = new List("Lista Multiple", Choice.MULTIPLE);
for(int i = 1; i <= 5; i++)
lista.append("Opción " + i, null);

lista.addCommand(eliminar);
lista.addCommand(selecTodos);
} 88


{
if (c == eliminar)
{
boolean seleccionados[] = new boolean[lista.size()];
lista.getSelectedFlags(seleccionados);
StringBuffer buf = new StringBuffer();
for (int i = seleccionados.length - 1; i >= 0; i--)
{
if (!seleccionados[i]) continue;
buf.append("Opción ");
buf.append( i + 1 );
buf.append( "n" );
lista.delete(i);
}

Alert alerta = new Alert("Eliminados:",buf.toString(), null, AlertType.INFO);
}
89

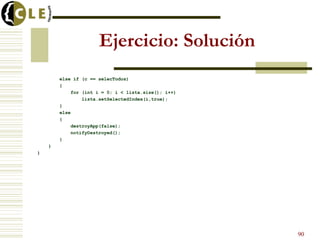

else if (c == selecTodos)
{
for (int i = 0; i < lista.size(); i++)
lista.setSelectedIndex(i,true);
}
else
{
destroyApp(false);
notifyDestroyed();
}
}
}

90


92

Ejecucion Hola Mundo

93

Strings en un formulario

95

Ejercicio de cambio de pantallas

97

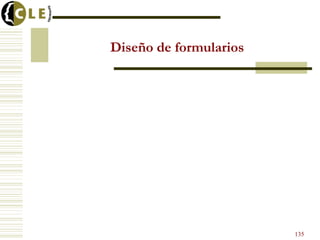

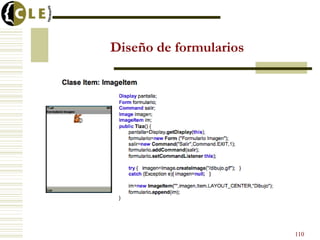

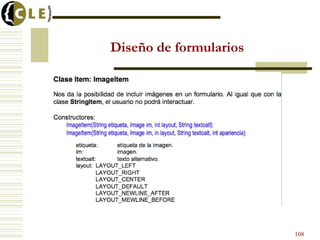

Diseño de formularios

101


102


103


104


105


106


107


108


109


110


111


112


113


114


115


116


117


118


119


120


121


122


123


124


125


126


127


128


129


130


131


132


133


134


135

Interfaz de bajo nivel

136

Clases de la API

139

Eventos de bajo nivel

143


144


145

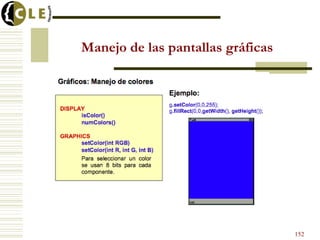

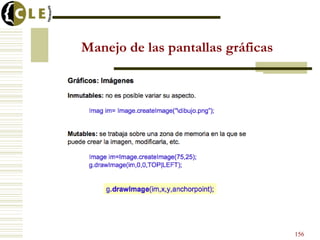

Manejo de las pantallas gráficas

146


147


148


149


150


151


152


153


154


155


156


157


163

. . . . . . . . .

Networking (Generic Connection Framework)

• Las diferentes posibilidades de comunicación
están representadas por 7 interfaces:
– Connection
– ContentConnection
– DatagramConnection
– InputConnection
– OutputConnection
– StreamConnection
– StreamConnectionNotifier
• Todas las conexiones se crean de la misma
manera:
– Connection Connector.open(String s)

166

Networking

• Formato del String pasado como parámetro:
– {protocol}:[{target}][{params}]
• Valores para protocol:
– file
– comm
– socket
– datagram
– http
• Target hostname,puerto,nombre de un archivo.
• Params opcional (información adicional)

167

Networking
• Ejemplos:
– Connection c=Connector.open(http://www.javasoft.com)
– Connection c=Connector.open(“socket://localhost:8080”)
– Connection c=Connector.open(“datagram://www.deusto.es:9000”)
– Connection c=Connector.open(“comm:0;baudrate=9000”)
– Connection c=Connector.open(“file:/foo.dat”)
• Otros métodos de Connector:
– open(String s,int mode)
– open(String s,int mode,boolean timeouts)
– DataInputStream openDataInputStream(String s)
– DataOutputStream openDataOutputStream(String s)
– InputStream openInputStream(String s)
– OutputStream openOutputStream(String s)

168

Networking (sockets)

• No todos los móviles soportan este tipo
de conexión.
• Envío de datos OuputConnection OutputStream
• Recepcion de datos InputConnection InputStream
• StreamConnection recepción y envío de datos
• Hay que cerrar el socket al finalizar la
aplicación.

169

SocketConnection
Con setSocketOption se puede parametrizar la conexión:
Definiendo el tamaño de los buffers de entrada (RCVBUF) y salida
(SNDBUF). Con getSocketOption se puede saber las medidas que usa
el sistema. Lo normal (el sistema deberia hacerlo) es ajustarlos al MTU
(Max. Transmission Unit) y el MSS (Max. Segment Size, cuerpo) de la
red.
Parametros:
//SocketConnection properties
private int KEEPALIVE_VALUE=1;
private int LINGER_VALUE=5;
private int RCVBUF_SIZE=256;
private int SNDBUF_SIZE=256;
private int DELAY_VALUE=0;//Nagle algorithm is turned off with 0 value!

170

Networking (http)

• Ejemplo: Interacción con un jsp.
public class Conexion {
private String URL="http://localhost:8080/numero/numero.jsp";
public Conexion(){

}
public String enviarNumero(int i)throws IOException{
HttpConnection c=null;
DataInputStream is=null;
OutputStream os=null;
StringBuffer b=new StringBuffer();
try {
c = (HttpConnection)Connector.open(URL);
c.setRequestMethod(HttpConnection.POST);
c.setRequestProperty( "Accept","application/octet-stream" );

171

Networking (http)
c.setRequestProperty( "User-Agent","Profile/MIDP-1.0 Configuration/CLDC-1.0" );
c.setRequestProperty("Content-Language", "en-CA");
c.setRequestProperty("Content-Type", "application/x-www-form-urlencoded")
c.setRequestProperty( "Connection","close");
os = c.openOutputStream();
os.write(("numero="+i).getBytes());
os.close();
is = c.openDataInputStream();
int ch;
while((ch=is.read())!= -1) {
b.append((char)ch);
}
String st=b.toString();
return st.trim();
}finally {
if(is!= null) {
is.close();
}...

172

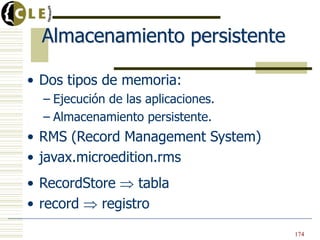

Almacenamiento persistente

• Dos tipos de memoria:
– Ejecución de las aplicaciones.
– Almacenamiento persistente.
• RMS (Record Management System)
• javax.microedition.rms
• RecordStore tabla
• record registro
174

RMS-RecordStore

175

Almacenamiento (RecordStore)

• Fichero consistente en un grupo de records.
• Métodos:
– RecordStore openRecordStore(String nombre,boolean
create)
– closeRecordStore()
– deleteRecordStore(String nombre)
• Un RecordStore tiene una cabecera y una serie de
bloques de datos (registros o records).
– int getVersion()
– int getNumRecords()
– int getNextRecordId()
– long getLastModified()

176

Creación de un RecordStore
try{
// Abro el RecordStore
tablaDatosPersonales = RecordStore.openRecordStore("DatosPersonales",true);

// Imprimo los valores de la propiedades del Record Store
System.out.println("Nombre: " + tablaDatosPersonales.getName());
System.out.println("Version: " + tablaDatosPersonales.getVersion());
System.out.println("Ultima modificacion: " + tablaDatosPersonales.getLastModified());
System.out.println("Tamaño: " + tablaDatosPersonales.getSize());
System.out.println("Espacio disponible: " + tablaDatosPersonales.getSizeAvailable());

// Cierro el RecordStore
tablaDatosPersonales.closeRecordStore();
} catch (RecordStoreException e) {
System.out.println(e.toString());
}

177

Registros y streams

DataOutputStream ByteArrayOutputStream

Long, Int, String byte1 byte2 byte3 byte4

DataInputStream ByteArrayInputStream

178

Agregar registros
// Creo los streams de soporte
ByteArrayOutputStream baos = new ByteArrayOutputStream();
DataOutputStream dos = new DataOutputStream (baos);
// Vuelco los parámetros de entrada en DataOutputStream
try{
try{
dos.writeUTF(nombre);
dos.writeUTF(dirIP);
dos.writeInt(puerto);
} catch (IOException ioe){
System.out.println(ioe.toString());
}
// Vuelco ByteArrayOutputStream en el RecordStore
byte[] vectorDatos = baos.toByteArray();
System.out.println("Añadiendo un registro");
tablaConexiones.addRecord(vectorDatos, 0, vectorDatos.length);
} catch (RecordStoreException rse) {
System.out.println(rse.toString());
} 179

Recuperar un registro
// Crea los streams de soporte a partir del registro
ByteArrayInputStream bais;
DataInputStream dis;
try{
bais = new ByteArrayInputStream(tablaConexiones.getRecord(recordId));
dis = new DataInputStream (bais);
// Extraigo la información
try{
String nombre = dis.readUTF();
String dirIP = dis.readUTF();
int puerto = dis.readInt();
System.out.println("Conexión " + nombre + ", hacia " + dirIP + ": " + puerto);
}
} catch (RecordStoreException rse) {
System.out.println(rse.toString());
}
180

Filtrado de registros

<RecordFilter> public boolean matches (byte[] registro)

MIDlet

181

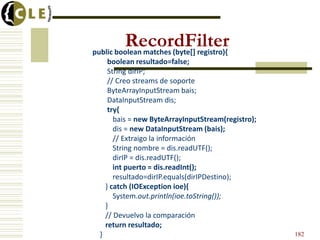

RecordFilter
public boolean matches (byte[] registro){
boolean resultado=false;
String dirIP;
// Creo streams de soporte
ByteArrayInputStream bais;
DataInputStream dis;
try{
bais = new ByteArrayInputStream(registro);
dis = new DataInputStream (bais);
// Extraigo la información
String nombre = dis.readUTF();
dirIP = dis.readUTF();
int puerto = dis.readInt();
resultado=dirIP.equals(dirIPDestino);
}
// Devuelvo la comparación
return resultado;
} 182

Ordenado de registros

<Comparator> public int compare (byte[] registro1, byte[] registro2)

MIDlet

183

// Extrae la información del registro 1
public int compare (byte[] registro1, byte[] String nombre1 = dis1.readUTF();
registro2){ String dirIP1 = dis1.readUTF();
int int puerto1 = dis1.readInt();
resultado=RecordComparator.EQUIVALENT; // y del registro 2
// Crea streams de soporte String nombre2 = dis2.readUTF();
ByteArrayInputStream bais1; String dirIP2 = dis2.readUTF();
DataInputStream dis1; int puerto2 = dis2.readInt();
ByteArrayInputStream bais2; if (puerto1==puerto2){
DataInputStream dis2;
try{ resultado=RecordComparator.EQUIVALENT;
// Para el registro 1 } else if (puerto1<puerto2){
bais1 = new
ByteArrayInputStream(registro1); resultado=RecordComparator.PRECEDES;
dis1 = new DataInputStream (bais1); } else if (puerto1>puerto2){
// Para el registro 2
bais2 = new resultado=RecordComparator.FOLLOWS;
ByteArrayInputStream(registro2); }
dis2 = new DataInputStream (bais2); } catch (IOException ioe){
}
return resultado;
} 184

Nombre: RecordStore1
MIDlet Versión: 1.0
Suite B RecordStore 1 TimeStamp: 223234544332
Registros: 3

1 Juan Perez, 18

MIDlet 2 Jose Carlos Zerep, 65
Suite A
3 Mario Perelló Salamanca, 48

RecordStore 1

RecordStore 2

185

Almacenamiento (RecordStore)

• Otros métodos:
– int getSizeAvailable()
– int getSize()
– String[] listRecordStores()
• Un RecordStore se bloquea durante una
operación de lectura o escritura.

186

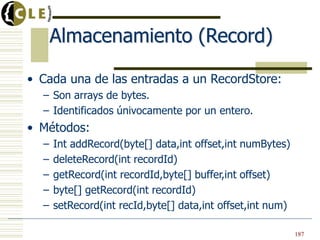

Almacenamiento (Record)

• Cada una de las entradas a un RecordStore:
– Son arrays de bytes.
– Identificados únivocamente por un entero.
• Métodos:
– Int addRecord(byte[] data,int offset,int numBytes)
– deleteRecord(int recordId)
– getRecord(int recordId,byte[] buffer,int offset)
– byte[] getRecord(int recordId)
– setRecord(int recId,byte[] data,int offset,int num)

187

Almacenamiento (RecordListener)

• Se pueden monitorizar los cambios en un
RecordStore mediante el interface
RecordListener.
• Cuando se modifica un RecordStore se lanzá
un evento al RecordListener registrado.Hay
tres tipos de eventos:
– recordAdded(RecordStore rs,int recordId)
– recordChanged(RecordStore rs,int recordId)
– recordDeleted(RecordStore rs,int recordId)

188

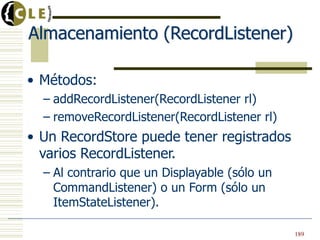

Almacenamiento (RecordListener)

• Métodos:
– addRecordListener(RecordListener rl)
– removeRecordListener(RecordListener rl)
• Un RecordStore puede tener registrados
varios RecordListener.
– Al contrario que un Displayable (sólo un
CommandListener) o un Form (sólo un
ItemStateListener).

189

. . . . . . . . .

Tablas con múltiples columnas

• Un registro (record) en un RecordStore sólo
tiene un campo representado por un array de
bytes.
• Se puede utilizar clases del paquete java.io
para empaquetar diferentes tipos de datos en
un array de bytes.
– DataInputStream
– DataOuputStream
– ByteArrayOutputStream
– ByteArrayInputStream

190

public class Persona{
int id;
String nombre;
String apellido;
int edad;
...
}
public byte[] convertirBytes(){
byte[] datos;
try{
ByteArrayOutputStream bos=new ByteArrayOutputStream();
DataOutputStream dos=new DataOutputStream(baos);
dos.writeUTF(nombre);
dos.writeUTF(apellido);
dos.writeInt(edad);
datos=baos.toByteArray();
baos.close();
dos.close();
}...

191

• Se guarda el array de bytes:
public void guardar(Persona p){
RecorStore rs;
try{
byte[] datos=p.convertirBytes();
int id=p.getId();
if(id==0){
id=rs.addRecord(datos,0,datos.length);
p.setId();
}
else{
rs.setRecord(id,datos,0,datos.length);
}
}...

192

Paquetes opcionales

• MMAPI (Mobile Media API)
– Influencia de JMF (++limitado)
– Basado en:
• Player: reproducir datos multimedia.
• Control: controlar ciertas funciones de procesamiento de
información.
• DataSource: sirve de soporte de protocolos.
• Manager: gestiona el proceso de creación de los Player y
los DataSource asociados.
• WMA (Wireless Messaging API)
– Permite al desarrollador el acceso al servicio SMS.

193

Paquetes opcionales

• Web Services API:
– Abre nuevas posibilidades a J2ME:
• Permite acceso remoto a web services
mediante SOAP / XML.
• Permite parsing XML.
– Muy importante dado el auge actual de
XML.

194

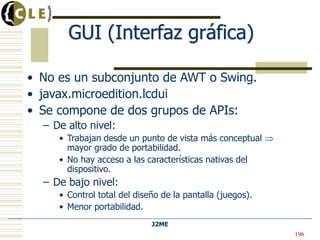

GUI (Interfaz gráfica)

• No es un subconjunto de AWT o Swing.
• javax.microedition.lcdui
• Se compone de dos grupos de APIs:
– De alto nivel:
• Trabajan desde un punto de vista más conceptual
mayor grado de portabilidad.
• No hay acceso a las características nativas del
dispositivo.
– De bajo nivel:
• Control total del diseño de la pantalla (juegos).
• Menor portabilidad.
J2ME
196

GUI (Displayable)
Representa los objetos que pueden
renderizarse en la pantalla.
- Canvas (bajo nivel)
- Screen (alto nivel)
• Estructuras predefinidas: Alert, TextBox,
List
• Pantalla genérica (Form), con la que
puede presentarse una mezcla de
componentes (imágenes, listas, etc.)
197

GUI (Manejo de eventos)

• Dos componentes:
– Generadores de eventos.
– Listener de eventos (asociado a Displayable).
• Evento de alto nivel más importante
Command.
– CommandListener.
– Cualquier Displayable puede ser el generador de
un tipo de evento Command.
• Displayable.addCommand(Command)
• Displayable.removeCommand(Command)

198

GUI (Command)

• Command(String label, int type, int priority)
• Cuando se activa un Command se genera un evento
se le pasa a un CommandListener asociado.
• CommandListener interfaz que provee del método
de procesamiento de eventos.
– void commandAction(Command c, Displayable d)
• Un objeto que implemente CommandListener puede
escuchar a múltiples Displayable.
• Cada Displayable sólo puede tener asociado un
CommandListener
– Displayable.setCommandListener(CommandListener)

199

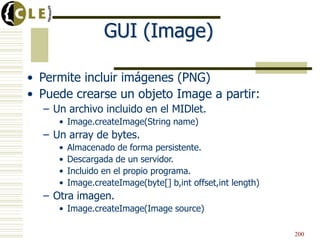

GUI (Image)

• Permite incluir imágenes (PNG)
• Puede crearse un objeto Image a partir:
– Un archivo incluido en el MIDlet.
• Image.createImage(String name)
– Un array de bytes.
• Almacenado de forma persistente.
• Descargada de un servidor.
• Incluido en el propio programa.
• Image.createImage(byte[] b,int offset,int length)
– Otra imagen.
• Image.createImage(Image source)

200

GUI (TextBox)

• Permite al usuario introducir
información.
• TextBox(String title,String text,int max,
int constraints).
• Input constraints: permite limitar el tipo
de información que el usuario puede
introducir (ANY,NUMERIC,URL,
PHONENUMBER,PASSWORD,etc.)

201

GUI (List)
• Implementa el interface Choice.
• Constructores:
– List(String title,int type)
– List(String title,int type,String[] opc,Image[] opc)
• Tres tipos de objetos Choice:
– Exclusive: sólo un elemento seleccionado.
– Implicit: tipo especial de Exclusive.
– Multiple: es seleccionable cualquier combinación
de elementos.

202

GUI (List)
• append(String s,Image i) añadir un elemento a la lista
• delete (int i) borrar un elemento de la lista
• int getSelectedFlags(boolean[]) devuelve el número de
elementos seleccionados y guarda en el array de booleanos el
estado de los elementos (true si está seleccionado)
• int getSelected index() devuelve el elemento seleccionado
• String getString(int i)
• insert (int num, String s, Image i)
• set (int num, String s, Image i)
• int size()

203

GUI (Alert)

• Tipo de pantalla predefinida que sirve para mostrar
distintos tipos de mensajes al usuario
(error,advertencia, alarma,etc.)
• Constructores:
– Alert(String title)
– Alert(String title,String text,Image image, AlertType type)
• TimeOut
– Tiempo de expiración de la pantalla Alert.
– Se mide en ms, aunque existe la posibilidad de configurarla
como modal.
– Alert.setTimeout(ms), Alert.setTimeout(Alert.Forever)

J2ME
204

GUI (Alert)
• Display.setCurrent(Alert a,Displayable d) Se
indica el siguiente Displayable que debe mostrarse
cuando el tiempo expire.
-No se pueden añadir Commands a una
pantalla de tipo Alert.
-Tipos: Alarm, Confirmation, Error, Info,
Warning (se diferencian en el sonido emitido
al aparecer la pantalla)

205

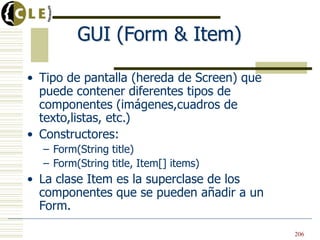

GUI (Form & Item)

• Tipo de pantalla (hereda de Screen) que
puede contener diferentes tipos de
componentes (imágenes,cuadros de
texto,listas, etc.)
• Constructores:
– Form(String title)
– Form(String title, Item[] items)
• La clase Item es la superclase de los
componentes que se pueden añadir a un
Form.

206

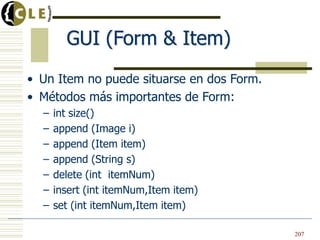

GUI (Form & Item)
• Un Item no puede situarse en dos Form.
• Métodos más importantes de Form:
– int size()
– append (Image i)
– append (Item item)
– append (String s)
– delete (int itemNum)
– insert (int itemNum,Item item)
– set (int itemNum,Item item)

207

GUI (StringItem)

• StringItem(String label, String text)
• La aplicación puede modificar el
contenido, pero no el usuario.
• Métodos:
– setText(String s)
– String getText()

209

GUI (TextField)

• Similar a un TextBox. La única
diferencia es la clase de la que heredan.
• Item que contiene un texto interactivo.
• TextField(String label,String text,int
maxSize,int constraints)

210

GUI (ImageItem)

• ImageItem(String label,Image i,int
layout,String altText)
• Layout:
– Parámetro que indica cómo se alinea el objeto
Image en la pantalla.
– Los diferentes valores pueden combinarse con
operador OR ( | ).
– Valores: DEFAULT, LEFT, RIGHT, CENTER, etc.
– setLayout(int layout)

211

GUI (ChoiceGroup)

• Implementa el interface Choice.
• Similar a List. Única diferencia:
– No hay tipo implicito (Implicit)
• ChoiceGroup(String label,int type)
• ChoiceGroup(String label,int type, String[] elements,
Image[] images)
• Los métodos son los mismos que hemos visto
para List.

212

GUI (Gauge)

• Item que implementa una barra que normalmente
sirve de indicador.
• Gauge (String label,boolean interactive,int
maxValue,int initialValue)
• Si es interactive el usuario puede cambiar su valor.
• Métodos:
– setMaxValue(int i)
– setValue(int i)
– boolean isInteractive()

213

GUI (DateField)

• Item editable para presentar información sobre la
fecha y la hora.
• Constructores:
– DateField(String label,int mode)
– DateField(String label,int mode, TimeZone t)
• Modos:
– DATE: el usuario sólo puede configurar la fecha.
– TIME: el usuario sólo puede configurar la hora.
– DATE_TIME: el usuario puede configurar hora y fecha.

214

GUI (ItemStateListener)
• Cuando el usuario interactúa con alguno de
los Item:
– Introducir texto en un TextField.
– Seleccionar/deseleccionar una opción de un Choice.
• Se genera un EVENTO ItemStateChanged
• ItemStateListener Funciona de la misma manera que lo
que hemos visto para Command y CommandListener, es decir,
entre otras cosas puede escuchar a múltiples Forms.
• Método que procesa los eventos:
– void itemStateChanged(Item item)

215

GUI (Canvas)
• Subclase de Displayable que implementa la API de bajo nivel.
• Es una clase abstracta. Sus subclases deben implementar el
método paint(Graphics g).
• Métodos para soportar eventos de bajo nivel:
– Pulsación de las teclas.
• keyPressed(int keyCode)
• keyReleased(int keyCode)
• keyRepeated(int keyCode)
– Pulsación con puntero.
• pointerDragged(int x, int y)
• pointerPressed(int x,int y)
• pointerReleased(int x,int y)
• Un Canvas también puede originar eventos de alto nivel
(Command)

216

GUI (Canvas)
• Métodos para conocer el tamaño de la pantalla:
– int getHeight()
– int getWidth()
• La clase Graphics posibilita renderizar sobre el
Canvas figuras geómetricas 2D.
• Es muy parecida a la clase Graphics de java.awt de
J2SE.
• Existen métodos para dibujar líneas, imágenes, texto,
rellenar rectángulos o dibujar arcos.

217

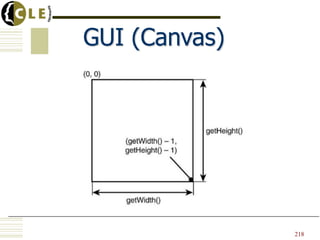

GUI (Canvas)
• El sistema de coordenadas no representa a
los pixels, sino el espacio entre los pixels:
– Así el pixel de la parte superior izquierda se
encuentra en el cuadrado determinado por las
siguientes coordenadas:
• (0,0),(1,0)
• (0,1),(1,1)
• Es importante diferenciar la forma en la que
se ejecutan las operaciones de dibujado y
relleno de un área.

219

GUI (Canvas)
• Color:
– Modelo de color de 24 bits (8r,8v,8a)
– Si el dispositivo no lo soporta (Display.isColor()), la
implementación midp los mapeará a los existentes.
– setColor(int RGB)
– setColor(int red,int green,int blue)
– setGrayScale(int value)
• Antes de dibujar sobre un Canvas, se fija el color de
fondo.
– setColor(int RGB)
– fillRect()

220

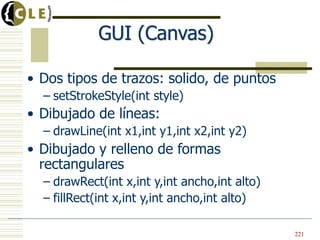

GUI (Canvas)

• Dos tipos de trazos: solido, de puntos
– setStrokeStyle(int style)
• Dibujado de líneas:
– drawLine(int x1,int y1,int x2,int y2)
• Dibujado y relleno de formas
rectangulares
– drawRect(int x,int y,int ancho,int alto)
– fillRect(int x,int y,int ancho,int alto)

221

GUI (Canvas)

• Dibujado de texto:
– drawChar(char c,int x,int y,int anchor)
– drawChars(char[] c,int offset,int length,int x,int y,int anchor)
– drawString(String c,int x,int y,int anchor)
– drawSubstring(String c, int offset,int length, int x,int y,int anchor)
• Anchor Points (Puntos de anclaje):
– El dibujado de texto se basa en estos puntos.
– Hay tres constantes horizontales (LEFT,HCENTER,RIGHT) y
cuatro verticales (TOP,BOTTOM,BASELINE,VCENTER)
– Para la definición de un anchor point se hace uso de una
constante htal y una vcal.

222

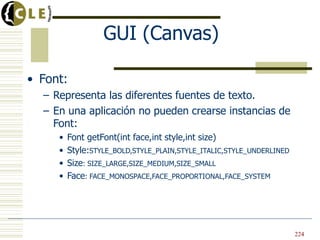

GUI (Canvas)

• Font:
– Representa las diferentes fuentes de texto.
– En una aplicación no pueden crearse instancias de
Font:
• Font getFont(int face,int style,int size)
• Style:STYLE_BOLD,STYLE_PLAIN,STYLE_ITALIC,STYLE_UNDERLINED
• Size: SIZE_LARGE,SIZE_MEDIUM,SIZE_SMALL
• Face: FACE_MONOSPACE,FACE_PROPORTIONAL,FACE_SYSTEM

224

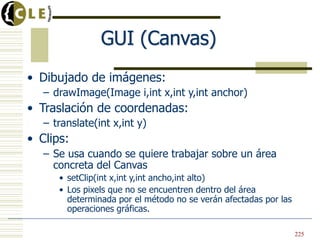

GUI (Canvas)
• Dibujado de imágenes:
– drawImage(Image i,int x,int y,int anchor)
• Traslación de coordenadas:
– translate(int x,int y)
• Clips:
– Se usa cuando se quiere trabajar sobre un área
concreta del Canvas
• setClip(int x,int y,int ancho,int alto)
• Los pixels que no se encuentren dentro del área
determinada por el método no se verán afectadas por las
operaciones gráficas.

225

GUI (Canvas)

• En muchas aplicaciones se requiere que el
usuario maneje eventos relacionados con
juegos.
– MIDP define las siguientes eventos:
UP,DOWN,LEFT,RIGHT,FIRE,etc
– Las teclas correspondientes a estos eventos
dependen del dispositivo.
– getGameAction(int keyCode) se usa para
traducir el código de la tecla a una acción de un
juego.

226

GUI (Canvas)

• Refresco de pantalla:
– Objeto de tipo Screen cambios se
reflejan de forma automática en pantalla.
– Canvas la aplicación debe encargarse de
refrescar la pantalla.
• repaint(int x,int y,int ancho,int alto)
• repaint()
• Si el Canvas no está visible en pantalla el
refresco no tiene ningún efecto.

227

GUI (Canvas)

• El dibujado del Canvas se realiza de manera
asíncrona el método repaint() devuelve el
control sin esperar a que finalice el proceso
paint() al que invoca.
• Para conseguir sincronizar con la rutina de
paint()
– Display.callSerially(Runnable r) se invoca el
método run() del objeto Runnable justo después
de haber finalizado el proceso de “repintado”.Es
muy útil para animaciones.

228

J2me

Más contenido relacionado

La actualidad más candente

Destacado

Similar a J2me

Más de 1 2d

J2me
