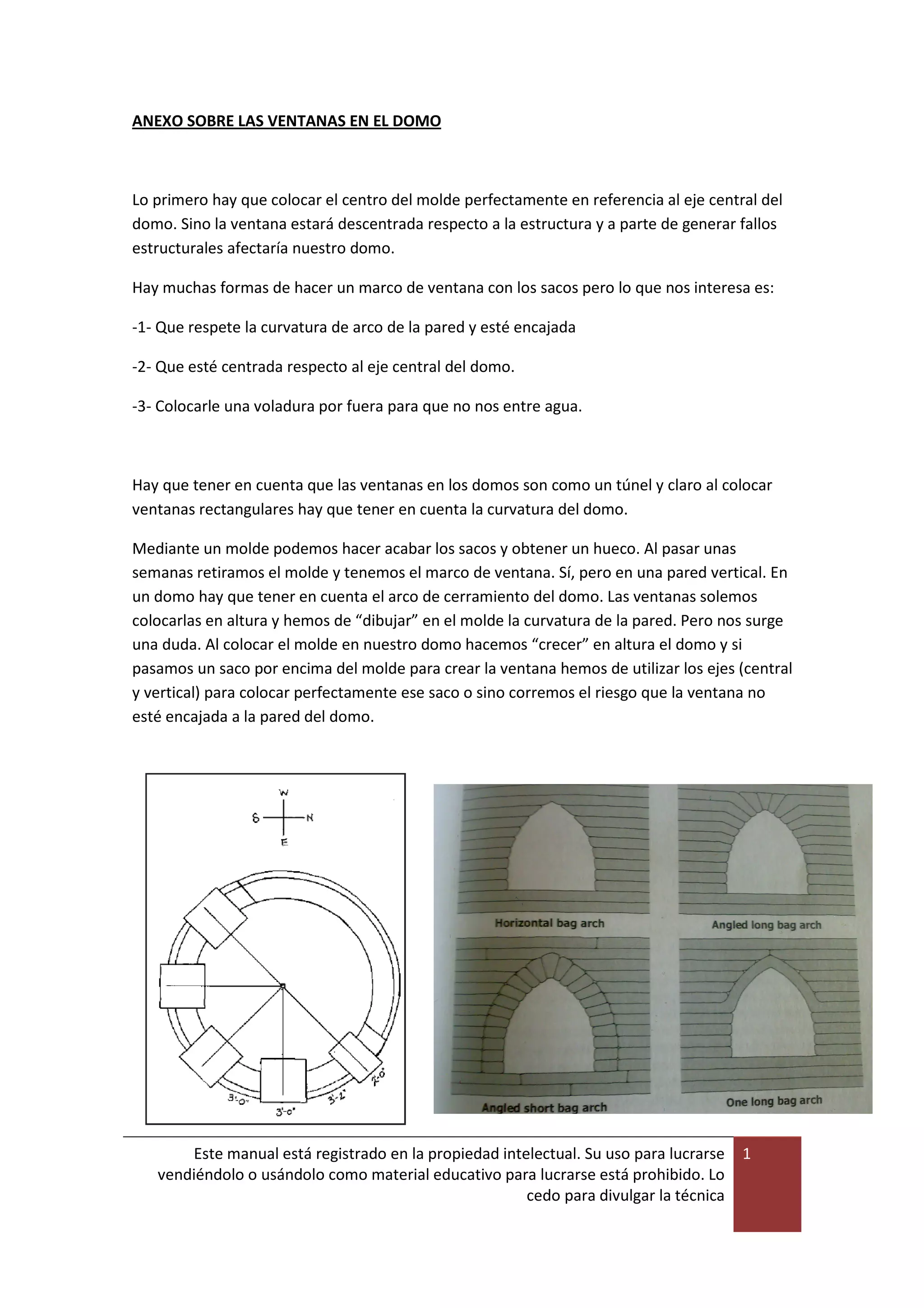

ANEXO SOBRE LAS VENTANAS EN EL DOMO
Lo primero hay que colocar el centro del molde perfectamente en referencia al eje central del
domo. Sino la ventana estará descentrada respecto a la estructura y a parte de generar fallos
estructurales afectaría nuestro domo.
Hay muchas formas de hacer un marco de ventana con los sacos pero lo que nos interesa es:
-1- Que respete la curvatura de arco de la pared y esté encajada
-2- Que esté centrada respecto al eje central del domo.
-3- Colocarle una voladura por fuera para que no nos entre agua.
Hay que tener en cuenta que las ventanas en los domos son como un túnel y claro al colocar
ventanas rectangulares hay que tener en cuenta la curvatura del domo.
Mediante un molde podemos hacer acabar los sacos y obtener un hueco. Al pasar unas
semanas retiramos el molde y tenemos el marco de ventana. Sí, pero en una pared vertical. En
un domo hay que tener en cuenta el arco de cerramiento del domo. Las ventanas solemos
colocarlas en altura y hemos de “dibujar” en el molde la curvatura de la pared. Pero nos surge
una duda. Al colocar el molde en nuestro domo hacemos “crecer” en altura el domo y si
pasamos un saco por encima del molde para crear la ventana hemos de utilizar los ejes (central
y vertical) para colocar perfectamente ese saco o sino corremos el riesgo que la ventana no
esté encajada a la pared del domo.

2

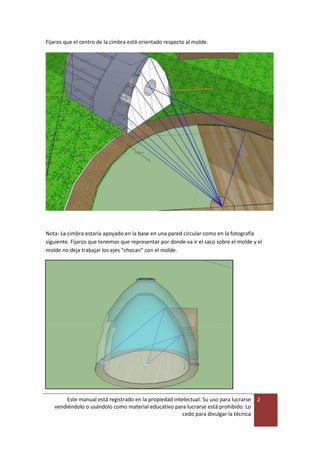

Fijaros que el centro de la cimbra está orientado respecto al molde.
Nota: La cimbra estaría apoyado en la base en una pared circular como en la fotografía
siguiente. Fijaros que tenemos que representar por donde va ir el saco sobre el molde y el
molde no deja trabajar los ejes “chocan” con el molde.

3

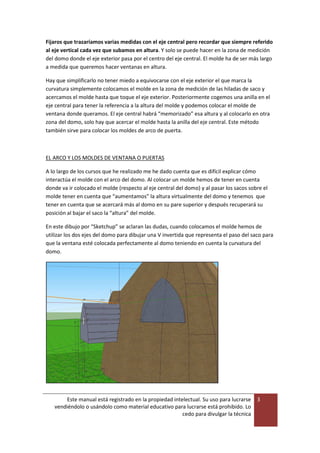

Fijaros que trazaríamos varias medidas con el eje central pero recordar que siempre referido
al eje vertical cada vez que subamos en altura. Y solo se puede hacer en la zona de medición
del domo donde el eje exterior pasa por el centro del eje central. El molde ha de ser más largo
a medida que queremos hacer ventanas en altura.
Hay que simplificarlo no tener miedo a equivocarse con el eje exterior el que marca la
curvatura simplemente colocamos el molde en la zona de medición de las hiladas de saco y
acercamos el molde hasta que toque el eje exterior. Posteriormente cogemos una anilla en el
eje central para tener la referencia a la altura del molde y podemos colocar el molde de
ventana donde queramos. El eje central habrá “memorizado” esa altura y al colocarlo en otra
zona del domo, solo hay que acercar el molde hasta la anilla del eje central. Este método
también sirve para colocar los moldes de arco de puerta.
EL ARCO Y LOS MOLDES DE VENTANA O PUERTAS
A lo largo de los cursos que he realizado me he dado cuenta que es difícil explicar cómo
interactúa el molde con el arco del domo. Al colocar un molde hemos de tener en cuenta
donde va ir colocado el molde (respecto al eje central del domo) y al pasar los sacos sobre el
molde tener en cuenta que “aumentamos” la altura virtualmente del domo y tenemos que
tener en cuenta que se acercará más al domo en su pare superior y después recuperará su
posición al bajar el saco la “altura” del molde.
En este dibujo por “Sketchup” se aclaran las dudas, cuando colocamos el molde hemos de
utilizar los dos ejes del domo para dibujar una V invertida que representa el paso del saco para
que la ventana esté colocada perfectamente al domo teniendo en cuenta la curvatura del
domo.

4

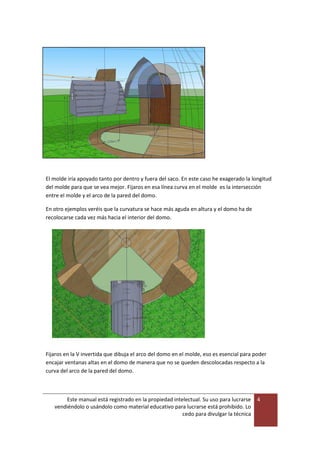

El molde iría apoyado tanto por dentro y fuera del saco. En este caso he exagerado la longitud
del molde para que se vea mejor. Fijaros en esa línea curva en el molde es la intersección
entre el molde y el arco de la pared del domo.
En otro ejemplos veréis que la curvatura se hace más aguda en altura y el domo ha de
recolocarse cada vez más hacia el interior del domo.
Fijaros en la V invertida que dibuja el arco del domo en el molde, eso es esencial para poder
encajar ventanas altas en el domo de manera que no se queden descolocadas respecto a la
curva del arco de la pared del domo.

5

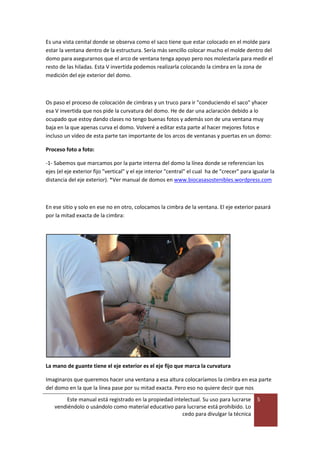

Es una vista cenital donde se observa como el saco tiene que estar colocado en el molde para
estar la ventana dentro de la estructura. Sería más sencillo colocar mucho el molde dentro del
domo para asegurarnos que el arco de ventana tenga apoyo pero nos molestaría para medir el
resto de las hiladas. Esta V invertida podemos realizarla colocando la cimbra en la zona de
medición del eje exterior del domo.
Os paso el proceso de colocación de cimbras y un truco para ir "conduciendo el saco" yhacer
esa V invertida que nos pide la curvatura del domo. He de dar una aclaración debido a lo
ocupado que estoy dando clases no tengo buenas fotos y además son de una ventana muy
baja en la que apenas curva el domo. Volveré a editar esta parte al hacer mejores fotos e
incluso un vídeo de esta parte tan importante de los arcos de ventanas y puertas en un domo:
Proceso foto a foto:
-1- Sabemos que marcamos por la parte interna del domo la línea donde se referencian los
ejes (el eje exterior fijo "vertical" y el eje interior "central" el cual ha de "crecer" para igualar la
distancia del eje exterior). *Ver manual de domos en www.biocasasostenibles.wordpress.com
En ese sitio y solo en ese no en otro, colocamos la cimbra de la ventana. El eje exterior pasará
por la mitad exacta de la cimbra:
La mano de guante tiene el eje exterior es el eje fijo que marca la curvatura
Imaginaros que queremos hacer una ventana a esa altura colocaríamos la cimbra en esa parte
del domo en la que la línea pase por su mitad exacta. Pero eso no quiere decir que nos

6

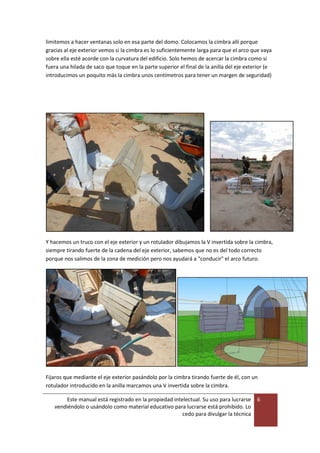

limitemos a hacer ventanas solo en esa parte del domo. Colocamos la cimbra allí porque
gracias al eje exterior vemos si la cimbra es lo suficientemente larga para que el arco que vaya
sobre ella esté acorde con la curvatura del edificio. Solo hemos de acercar la cimbra como si
fuera una hilada de saco que toque en la parte superior el final de la anilla del eje exterior (e
introducimos un poquito más la cimbra unos centímetros para tener un margen de seguridad)
Y hacemos un truco con el eje exterior y un rotulador dibujamos la V invertida sobre la cimbra,
siempre tirando fuerte de la cadena del eje exterior, sabemos que no es del todo correcto
porque nos salimos de la zona de medición pero nos ayudará a "conducir" el arco futuro.
Fijaros que mediante el eje exterior pasándolo por la cimbra tirando fuerte de él, con un
rotulador introducido en la anilla marcamos una V invertida sobre la cimbra.

7

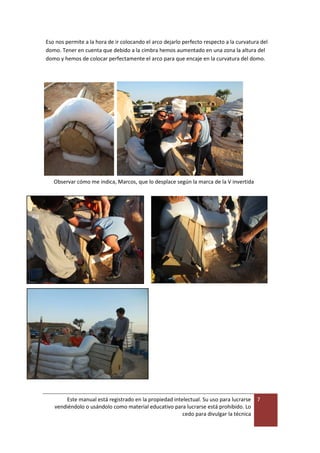

Eso nos permite a la hora de ir colocando el arco dejarlo perfecto respecto a la curvatura del
domo. Tener en cuenta que debido a la cimbra hemos aumentado en una zona la altura del
domo y hemos de colocar perfectamente el arco para que encaje en la curvatura del domo.
Observar cómo me indica, Marcos, que lo desplace según la marca de la V invertida

8

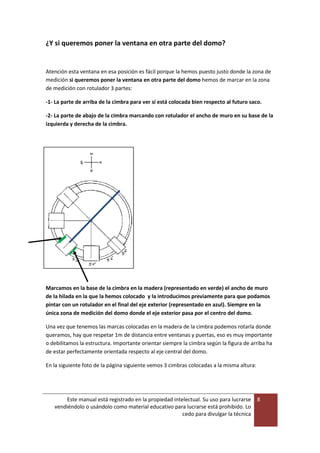

¿Y si queremos poner la ventana en otra parte del domo?
Atención esta ventana en esa posición es fácil porque la hemos puesto justo donde la zona de
medición si queremos poner la ventana en otra parte del domo hemos de marcar en la zona
de medición con rotulador 3 partes:
-1- La parte de arriba de la cimbra para ver si está colocada bien respecto al futuro saco.
-2- La parte de abajo de la cimbra marcando con rotulador el ancho de muro en su base de la
izquierda y derecha de la cimbra.
Marcamos en la base de la cimbra en la madera (representado en verde) el ancho de muro
de la hilada en la que la hemos colocado y la introducimos previamente para que podamos
pintar con un rotulador en el final del eje exterior (representado en azul). Siempre en la
única zona de medición del domo donde el eje exterior pasa por el centro del domo.
Una vez que tenemos las marcas colocadas en la madera de la cimbra podemos rotarla donde
queramos, hay que respetar 1m de distancia entre ventanas y puertas, eso es muy importante
o debilitamos la estructura. Importante orientar siempre la cimbra según la figura de arriba ha
de estar perfectamente orientada respecto al eje central del domo.
En la siguiente foto de la página siguiente vemos 3 cimbras colocadas a la misma altura:

9

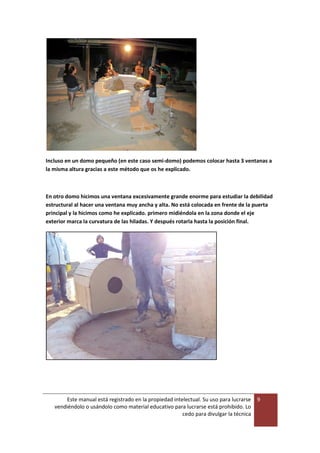

Incluso en un domo pequeño (en este caso semi-domo) podemos colocar hasta 3 ventanas a
la misma altura gracias a este método que os he explicado.
En otro domo hicimos una ventana excesivamente grande enorme para estudiar la debilidad
estructural al hacer una ventana muy ancha y alta. No está colocada en frente de la puerta
principal y la hicimos como he explicado. primero midiéndola en la zona donde el eje
exterior marca la curvatura de las hiladas. Y después rotarla hasta la posición final.

10

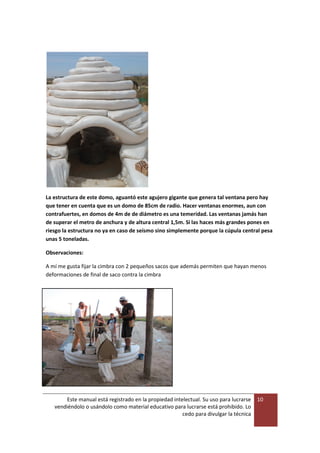

La estructura de este domo, aguantó este agujero gigante que genera tal ventana pero hay
que tener en cuenta que es un domo de 85cm de radio. Hacer ventanas enormes, aun con
contrafuertes, en domos de 4m de de diámetro es una temeridad. Las ventanas jamás han
de superar el metro de anchura y de altura central 1,5m. Si las haces más grandes pones en
riesgo la estructura no ya en caso de seísmo sino simplemente porque la cúpula central pesa
unas 5 toneladas.
Observaciones:
A mí me gusta fijar la cimbra con 2 pequeños sacos que además permiten que hayan menos
deformaciones de final de saco contra la cimbra

11

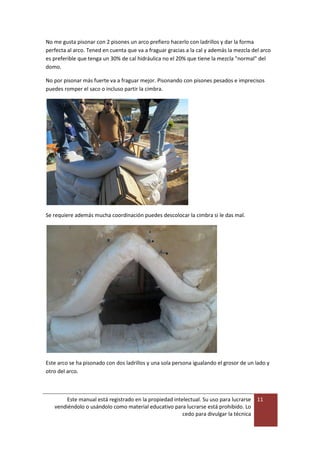

No me gusta pisonar con 2 pisones un arco prefiero hacerlo con ladrillos y dar la forma
perfecta al arco. Tened en cuenta que va a fraguar gracias a la cal y además la mezcla del arco
es preferible que tenga un 30% de cal hidráulica no el 20% que tiene la mezcla "normal" del
domo.
No por pisonar más fuerte va a fraguar mejor. Pisonando con pisones pesados e imprecisos
puedes romper el saco o incluso partir la cimbra.
Se requiere además mucha coordinación puedes descolocar la cimbra si le das mal.
Este arco se ha pisonado con dos ladrillos y una sola persona igualando el grosor de un lado y
otro del arco.

12

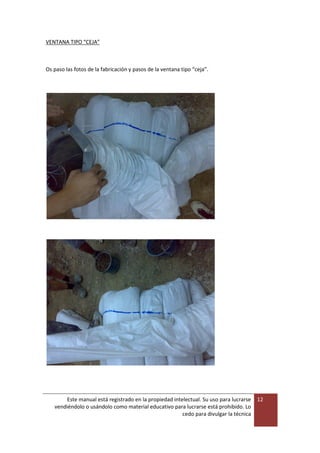

VENTANA TIPO “CEJA”

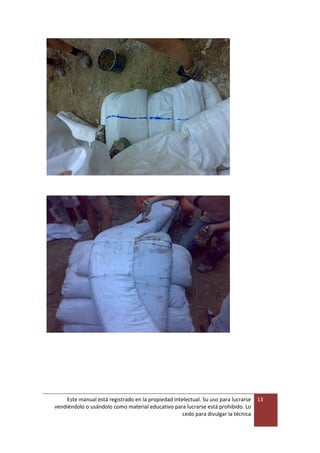

Os paso las fotos de la fabricación y pasos de la ventana tipo “ceja”.

13

14

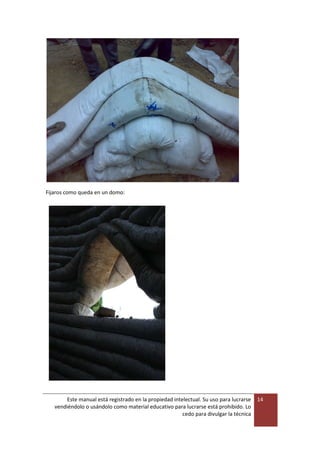

Fijaros como queda en un domo:

15
POSIBLES ACABADOS MEDIANTE EL REVOCO

16

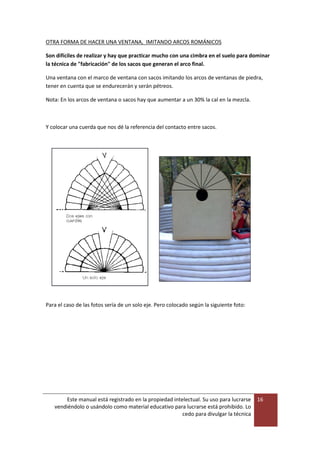

OTRA FORMA DE HACER UNA VENTANA, IMITANDO ARCOS ROMÁNICOS
Son difíciles de realizar y hay que practicar mucho con una cimbra en el suelo para dominar
la técnica de "fabricación" de los sacos que generan el arco final.
Una ventana con el marco de ventana con sacos imitando los arcos de ventanas de piedra,
tener en cuenta que se endurecerán y serán pétreos.
Nota: En los arcos de ventana o sacos hay que aumentar a un 30% la cal en la mezcla.
Y colocar una cuerda que nos dé la referencia del contacto entre sacos.
Para el caso de las fotos sería de un solo eje. Pero colocado según la siguiente foto:

17

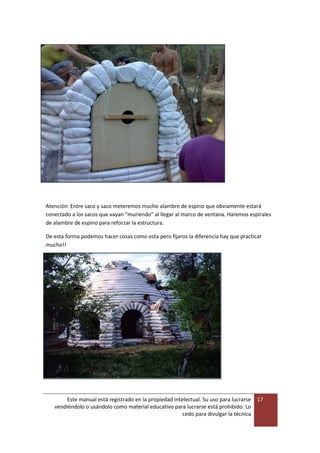

Atención: Entre saco y saco meteremos mucho alambre de espino que obviamente estará
conectado a los sacos que vayan “muriendo” al llegar al marco de ventana. Haremos espirales
de alambre de espino para reforzar la estructura.
De esta forma podemos hacer cosas como esta pero fijaros la diferencia hay que practicar
mucho!!
