Este documento resume los conceptos básicos de los circuitos eléctricos y electrónicos. Explica que un circuito es un recorrido cerrado por el que circula la corriente eléctrica, compuesta de electrones. Los circuitos contienen elementos como generadores, conductores y receptores, y se pueden medir magnitudes como la intensidad, voltaje y resistencia. También define los tipos de conexión en serie y paralelo y cómo calcular las resistencias equivalentes. Finalmente, introduce la electrónica y sus elementos básicos.

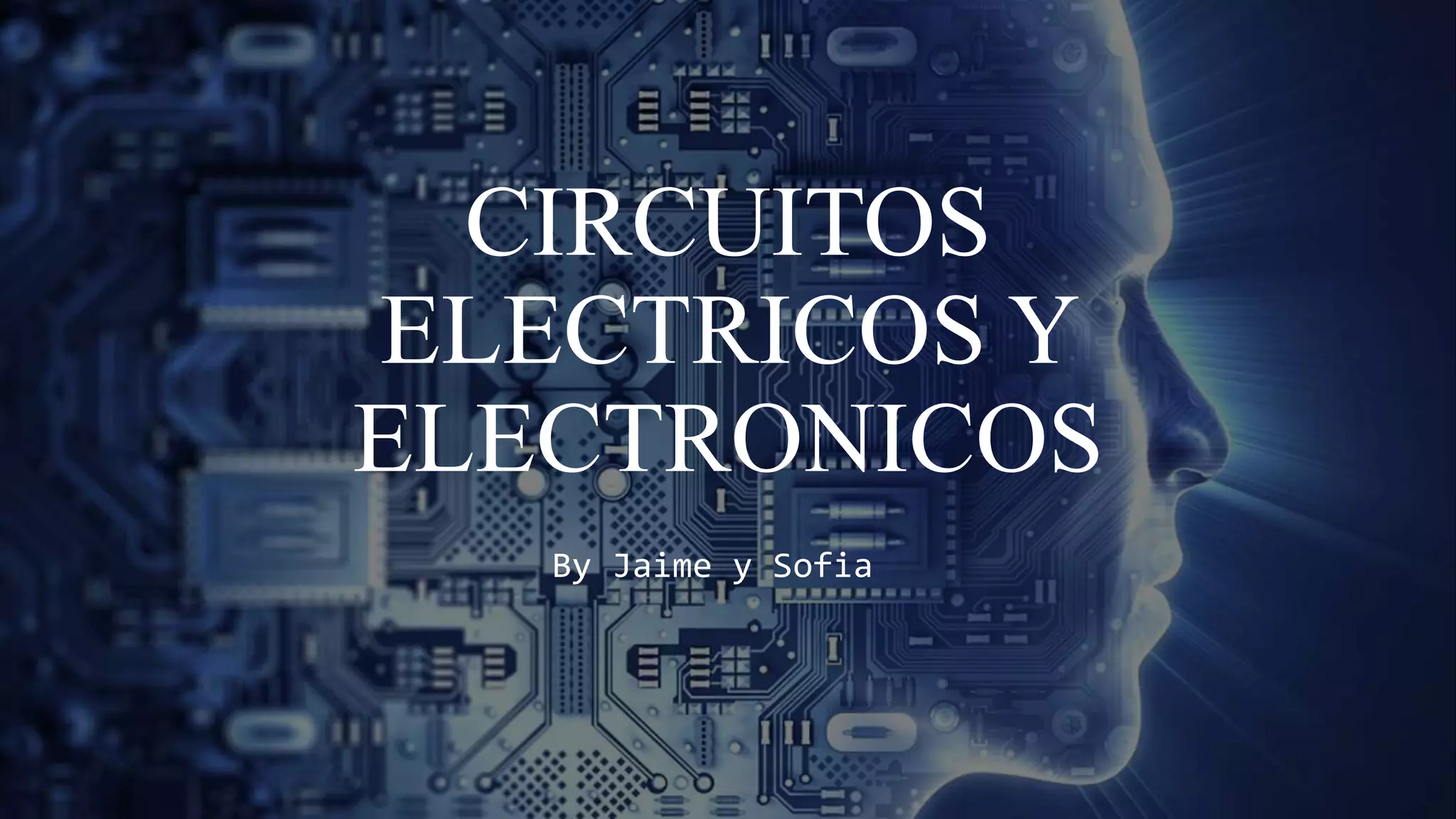

1. CIRCUITOS
ELECTRICOS Y
ELECTRONICOS
By Jaime y Sofia

2. Punto 1-Elabora un resumen de la unidad respondiendo a estas preguntas:

3. ¿Qué es un circuito?¿Que circula por él?
-Recorrido cerrado y generalmente fijado con
anterioridad que vuelve al punto de partida.
-Un circuito eléctrico es un recorrido por el cual circula
la corriente eléctrica. La corriente eléctrica es la
circulación de electrones o carga eléctrica de forma
continua por un medio que lo permita.

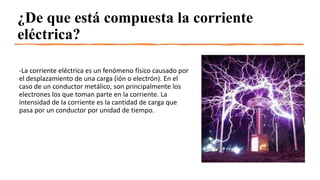

4. ¿De que está compuesta la corriente
eléctrica?
-La corriente eléctrica es un fenómeno físico causado por
el desplazamiento de una carga (ión o electrón). En el
caso de un conductor metálico, son principalmente los
electrones los que toman parte en la corriente. La
intensidad de la corriente es la cantidad de carga que
pasa por un conductor por unidad de tiempo.

5. ¿Qué elementos tiene un circuito?¿ Como
se representan?
-Un circuito consiste en una red eléctrica (enlace de dos o
más elementos como inductores, interruptores,
condensador, fuentes, resistencias, entre otros) que
integra por lo menos una trayectoria cerrada.
-Un circuito eléctrico consta de cinco tipos de elementos
fundamentales: elementos generadores, elementos
conductores, elementos receptores, elementos de
maniobra y control e por último elementos de
protección. Para que exista un circuito tien que haber,
por lo menos, un generador, un medio conductor y un
receptor.

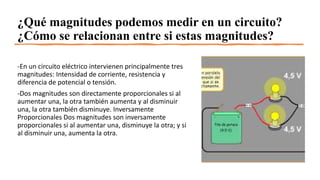

6. ¿Qué magnitudes podemos medir en un circuito?
¿Cómo se relacionan entre si estas magnitudes?
-En un circuito eléctrico intervienen principalmente tres
magnitudes: Intensidad de corriente, resistencia y
diferencia de potencial o tensión.
-Dos magnitudes son directamente proporcionales si al
aumentar una, la otra también aumenta y al disminuir
una, la otra también disminuye. Inversamente
Proporcionales Dos magnitudes son inversamente
proporcionales si al aumentar una, disminuye la otra; y si
al disminuir una, aumenta la otra.

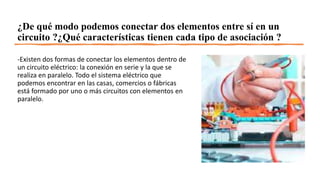

7. ¿De qué modo podemos conectar dos elementos entre sí en un
circuito ?¿Qué características tienen cada tipo de asociación ?
-Existen dos formas de conectar los elementos dentro de
un circuito eléctrico: la conexión en serie y la que se
realiza en paralelo. Todo el sistema eléctrico que
podemos encontrar en las casas, comercios o fábricas
está formado por uno o más circuitos con elementos en
paralelo.

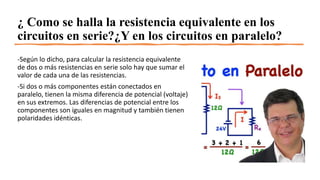

8. ¿ Como se halla la resistencia equivalente en los
circuitos en serie?¿Y en los circuitos en paralelo?
-Según lo dicho, para calcular la resistencia equivalente
de dos o más resistencias en serie solo hay que sumar el
valor de cada una de las resistencias.
-Si dos o más componentes están conectados en
paralelo, tienen la misma diferencia de potencial (voltaje)
en sus extremos. Las diferencias de potencial entre los
componentes son iguales en magnitud y también tienen
polaridades idénticas.

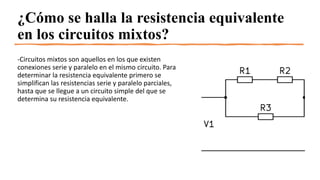

9. ¿Cómo se halla la resistencia equivalente
en los circuitos mixtos?
-Circuitos mixtos son aquellos en los que existen
conexiones serie y paralelo en el mismo circuito. Para
determinar la resistencia equivalente primero se
simplifican las resistencias serie y paralelo parciales,
hasta que se llegue a un circuito simple del que se
determina su resistencia equivalente.

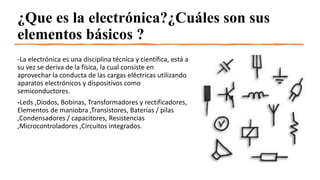

10. ¿Que es la electrónica?¿Cuáles son sus
elementos básicos ?
-La electrónica es una disciplina técnica y científica, está a
su vez se deriva de la física, la cual consiste en
aprovechar la conducta de las cargas eléctricas utilizando
aparatos electrónicos y dispositivos como
semiconductores.
-Leds ,Diodos, Bobinas, Transformadores y rectificadores,
Elementos de maniobra ,Transistores, Baterías / pilas
,Condensadores / capacitores, Resistencias
,Microcontroladores ,Circuitos integrados.

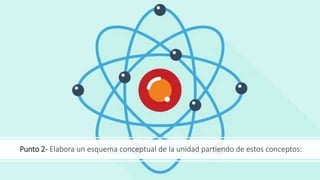

11. Punto 2- Elabora un esquema conceptual de la unidad partiendo de estos conceptos:

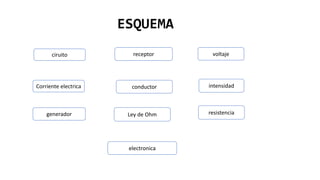

12. ESQUEMA
ciruito
Corriente electrica
generador
receptor
conductor
Ley de Ohm
voltaje
intensidad
resistencia
electronica

13. Punto 3- Crea tu propio diccionario técnico. Define los términos siguientes y otros que
consideres adecuados:

14. Voltaje
• El voltaje se define como la magnitud encargada de
establecer la diferenciación de potencial eléctrico que
existe entre dos puntos. Es por esto que también se le
conoce como tensión eléctrica, o diferencia de potencial
eléctrica.

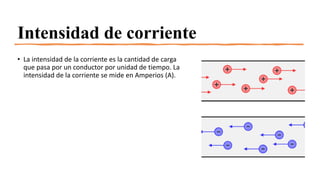

15. Intensidad de corriente
• La intensidad de la corriente es la cantidad de carga
que pasa por un conductor por unidad de tiempo. La
intensidad de la corriente se mide en Amperios (A).

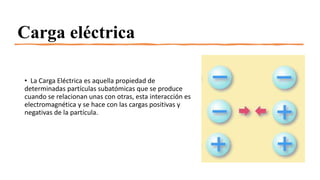

16. Carga eléctrica
• La Carga Eléctrica es aquella propiedad de
determinadas partículas subatómicas que se produce
cuando se relacionan unas con otras, esta interacción es
electromagnética y se hace con las cargas positivas y
negativas de la partícula.

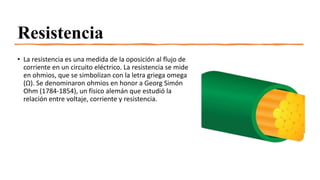

17. Resistencia
• La resistencia es una medida de la oposición al flujo de
corriente en un circuito eléctrico. La resistencia se mide
en ohmios, que se simbolizan con la letra griega omega
(Ω). Se denominaron ohmios en honor a Georg Simón
Ohm (1784-1854), un físico alemán que estudió la
relación entre voltaje, corriente y resistencia.

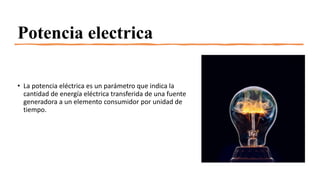

18. Potencia electrica
• La potencia eléctrica es un parámetro que indica la
cantidad de energía eléctrica transferida de una fuente
generadora a un elemento consumidor por unidad de
tiempo.

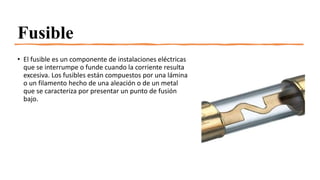

19. Fusible
• El fusible es un componente de instalaciones eléctricas
que se interrumpe o funde cuando la corriente resulta
excesiva. Los fusibles están compuestos por una lámina
o un filamento hecho de una aleación o de un metal
que se caracteriza por presentar un punto de fusión
bajo.

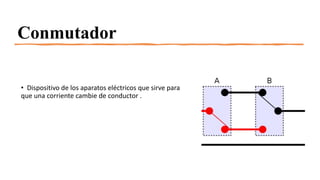

20. Conmutador
• Dispositivo de los aparatos eléctricos que sirve para
que una corriente cambie de conductor .

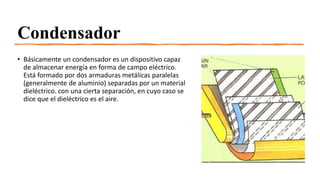

21. Condensador
• Básicamente un condensador es un dispositivo capaz
de almacenar energía en forma de campo eléctrico.
Está formado por dos armaduras metálicas paralelas
(generalmente de aluminio) separadas por un material
dieléctrico. con una cierta separación, en cuyo caso se
dice que el dieléctrico es el aire.

22. Tránsito
• Acción de transitar . 2. m. Actividad de personas y
vehículos que pasan por una calle , una carretera.

23. FIN
