1. LECCIÓN 4
LEY DE OHM

2. - Un circuito eléctrico es un
camino cerrado por donde
circuIa la corriente eléctrica.

3. - En todo circuito eléctrico se
pueden distinguir los siguientes
elementos fundamentales:
 Receptor
 Conductor
 Generador

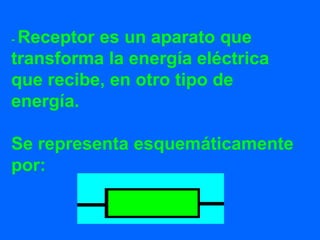

4. - Receptor es un aparato que
transforma la energía eléctrica
que recibe, en otro tipo de
energía.
Se representa esquemáticamente
por:

5. - Conductores, son el medio
necesario para que la corriente
eléctrica vaya desde donde se
produce hasta donde va a ser
utilizada.
· Se representa esquemáticamente
por una raya continua :

6. - El generador sirve para crear la
f.e.m. que es la causa de la
circulación de la corriente.
Se representa esquemáticamente
por:

7. - El elemento que sirve para
establecer o interrumpir a voluntad la
continuidad de un circuito se llama
interruptor.
 Se representa esquemáticamente
así :
Interruptor abierto
Interruptor cerrado

8. - Un circuito eléctrico está abierto
cuando en él no existe continuidad
por estar abierto el interruptor. No hay
circulación de corriente.

9. - Un circuito eléctrico esta cerrado
cuando en él existe continuidad por
estar cerrado el interruptor. Hay
circulación de corriente.

10. - En todo circuito eléctrico intervienen
tres magnitudes que son:
 Resistencia
 Intensidad
 F.e.m o Tensión

11. - Las tres magnitudes, resistencia,
intensidad y f.e.m. o tensión se
relacionan mediante la .......

12. - La “Ley de Ohm” establece que
la intensidad que circula por un
circuito es directamente
proporcional a la f.e.m. o tensión e
inversamente proporcional a la
resistencia.

13.  Se representa mediante la
formula:

14. - La Ley de Ohm puede
memorizarse de la siguiente forma:

15. - Las unidades de las tres
magnitudes que intervienen en la
Ley de Ohm son:
E y U – Se mide en voltios – V
R – Se mide en ohmios - 
I – Se mide en amperios - A
