1. LA LEY
DE
OHM
POR:
BRUNO ALVA
DIEGO AARON
GARCIA
VILLATORO LUIS
FRANCISCO.

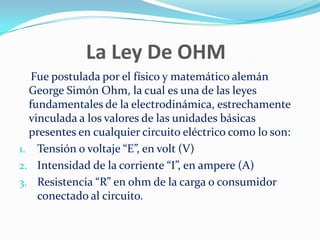

2. La Ley De OHM
Fue postulada por el físico y matemático alemán
George Simón Ohm, la cual es una de las leyes
fundamentales de la electrodinámica, estrechamente
vinculada a los valores de las unidades básicas
presentes en cualquier circuito eléctrico como lo son:
1. Tensión o voltaje “E”, en volt (V)
2. Intensidad de la corriente “I”, en ampere (A)
3. Resistencia “R” en ohm de la carga o consumidor
conectado al circuito.

3. Circuito
formado por:
Voltaje (Volt),
Intensidad en
la corriente
(I) y una
Resistencia
(R)

4. Debido a que hay materiales que dificultan más que otros el paso
de la corriente eléctrica, cuando el valor de su resistencia varia, el
valor de la intensidad de corriente en ampere también varia de
forma inversamente proporcional. A medida que la resistencia
aumenta, la corriente disminuye y, viceversa, cuando la
resistencia al paso de la corriente disminuye la corriente aumenta,
siempre que para ambos casos el valor de la tensión o el voltaje
se mantenga constante.
Por otro lado, el valor de la tensión o voltaje es directamente
proporcional a la intensidad de la corriente, por lo tanto, si el
voltaje aumenta o disminuye, el amperaje de la corriente que
circula por el circuito aumentara o disminuirá en la misma
proporción siempre y cuando el valor de la resistencia conectada
al circuito se mantenga constante.

5. INTRODUCCION
(propósito y
finalidad).
En este trabajo sobre la LEY
DE OHM, lo que se tratara
de demostrar es que si
tenemos un circuito
eléctrico presente en
cualquier lugar en el que
nos encontremos, vamos a
poder saber su potencial
eléctrico y su energía en
amperes, de lo cual nos
basaremos en la
información que a
continuación se presenta
en el desarrollo del tema.

6. Planteamiento del problema.
SI EL FLUJO DE CORRIENTE EN UN AMPERE QUE
CIRCULA POR UN CIRCUITO ELECTRICO
CERRADO, ES DIRECTAMENTE PROPORCIONAL A
LA TENSIONO VOLTAJE APLICADO, E
INVERSAMENTE PROPORCIONAL A LA
RESISTENCIA EN OHM DE LA CARGA QUE TIENE
CONECTADA. ¿Cómo encontraremos o
comprobaremos este planteamiento con la ayuda de un
circuito eléctrico?

7. MARCO TEORICO.
 Ley Ohm:
 George Simón Ohm (1787–1854) físico y profesor alemán,
utilizo en sus experimentos instrumentos de medición
bastante confiables y observo que si aumenta la diferencia
de potencial en un circuito, mayor es la intensidad de la
corriente eléctrica; también comprobó que al incrementar
la resistencia del conductor, disminuye la intensidad de la
corriente eléctrica.

8. En base con sus observaciones:
 En 1827 enunció la siguiente ley que lleva su nombre: La intensidad de
la corriente eléctrica que pasa por un conductor en un circuito es
directamente proporcional a la diferencia de potencial aplicado a sus
extremos e inversamente proporcional a la resistencia del conductor.
 Matemáticamente esta ley se expresa de la siguiente manera:
 I=V/R por lo tanto V=IR
 Donde: V: es la diferencia de potencial aplicado a los extremos del
conductor (en volts V)
 R: es la resistencia del conductor en Ohms
 I: es la intensidad de la corriente que circula por el conductor (en
amperes A)
Al despejar la resistencia de la expresión matemática de la ley de
Ohm tenemos que: R=V/I

9.  Con base en la ley de Ohm se define a la unidad de resistencia eléctrica
de la siguiente manera: la resistencia de un conductor es de 1 ohm si
existe una corriente de un ampere cuando se mantiene una diferencia
de potencial de un Volt a través de la resistencia:
 R (en ohm)= V (en volts)/I (en amperes) es decir 1ohm=V/A
 Cabe señalar que la ley de ohm presenta algunas limitaciones como
son:
 1.- Se puede aplicar a los metales pero no al carbón o a los materiales
utilizados en los transistores.
 2.- Al utilizarse esta ley debe recordarse que la resistencia cambia con la
temperatura, pues todos los materiales se calientan por el paso de
corriente.
 3.- Algunas aleaciones conducen mejor las cargas en una dirección que
otra.

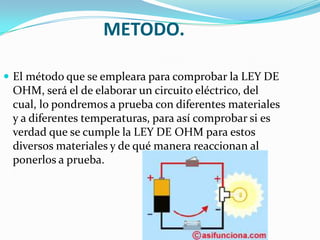

10. METODO.
 El método que se empleara para comprobar la LEY DE
OHM, será el de elaborar un circuito eléctrico, del
cual, lo pondremos a prueba con diferentes materiales
y a diferentes temperaturas, para así comprobar si es
verdad que se cumple la LEY DE OHM para estos
diversos materiales y de qué manera reaccionan al
ponerlos a prueba.

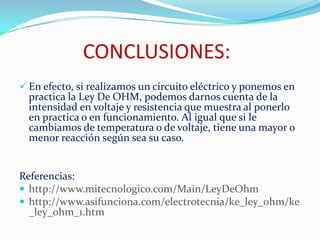

11. CONCLUSIONES:
 En efecto, si realizamos un circuito eléctrico y ponemos en
practica la Ley De OHM, podemos darnos cuenta de la
intensidad en voltaje y resistencia que muestra al ponerlo
en practica o en funcionamiento. Al igual que si le
cambiamos de temperatura o de voltaje, tiene una mayor o
menor reacción según sea su caso.
Referencias:
 http://www.mitecnologico.com/Main/LeyDeOhm
 http://www.asifunciona.com/electrotecnia/ke_ley_ohm/ke
_ley_ohm_1.htm
