Este documento trata sobre la electricidad y contiene información sobre su historia, grandes inventores como Benjamin Franklin y Nikola Tesla, formas de generación como la termoeléctrica e hidroeléctrica, operadores eléctricos como generadores y receptores, y circuitos eléctricos. Explica conceptos básicos de electricidad como magnitudes eléctricas y tipos de circuitos.

1. LA
ELECTRICIDAD
Profesor: Cediel Romero
Estudiante: Laura Ortega
Curso: 903
Año: 2014

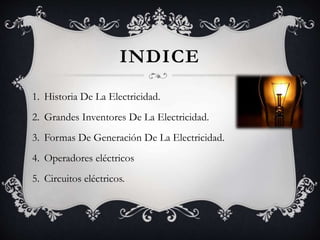

2. INDICE
1. Historia De La Electricidad.
2. Grandes Inventores De La Electricidad.
3. Formas De Generación De La Electricidad.
4. Operadores eléctricos
5. Circuitos eléctricos.

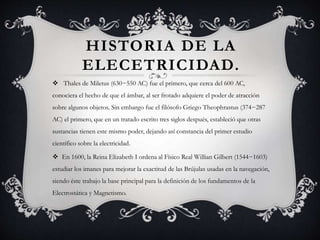

3. HISTORIA DE LA
ELECETRICIDAD.
 Thales de Miletus (630−550 AC) fue el primero, que cerca del 600 AC,
conociera el hecho de que el ámbar, al ser frotado adquiere el poder de atracción
sobre algunos objetos. Sin embargo fue el filósofo Griego Theophrastus (374−287
AC) el primero, que en un tratado escrito tres siglos después, estableció que otras
sustancias tienen este mismo poder, dejando así constancia del primer estudio
científico sobre la electricidad.
 En 1600, la Reina Elizabeth I ordena al Físico Real Willian Gilbert (1544−1603)
estudiar los imanes para mejorar la exactitud de las Brújulas usadas en la navegación,
siendo éste trabajo la base principal para la definición de los fundamentos de la
Electrostática y Magnetismo.

4. ELECTRICIDAD

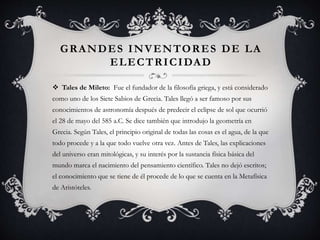

5. GRANDES INVENTORES DE LA
ELECTRICIDAD
 Tales de Mileto: Fue el fundador de la filosofía griega, y está considerado
como uno de los Siete Sabios de Grecia. Tales llegó a ser famoso por sus
conocimientos de astronomía después de predecir el eclipse de sol que ocurrió
el 28 de mayo del 585 a.C. Se dice también que introdujo la geometría en
Grecia. Según Tales, el principio original de todas las cosas es el agua, de la que
todo procede y a la que todo vuelve otra vez. Antes de Tales, las explicaciones
del universo eran mitológicas, y su interés por la sustancia física básica del
mundo marca el nacimiento del pensamiento científico. Tales no dejó escritos;
el conocimiento que se tiene de él procede de lo que se cuenta en la Metafísica
de Aristóteles.

6. Tales de Mileto

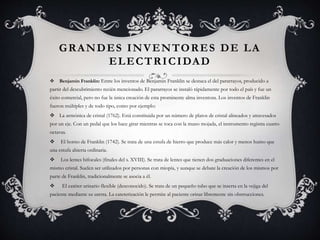

7. GRANDES INVENTORES DE LA
ELECTRICIDAD
 Benjamin Franklin: Entre los inventos de Benjamin Franklin se destaca el del pararrayos, producido a
partir del descubrimiento recién mencionado. El pararrayos se instaló rápidamente por todo el país y fue un
éxito comercial, pero no fue la única creación de esta prominente alma inventora. Los inventos de Franklin
fueron múltiples y de todo tipo, como por ejemplo:
 La armónica de cristal (1762). Está constituida por un número de platos de cristal alineados y atravesados
por un eje. Con un pedal que los hace girar mientras se toca con la mano mojada, el instrumento registra cuatro
octavas.
 El horno de Franklin (1742). Se trata de una estufa de hierro que produce más calor y menos humo que
una estufa abierta ordinaria.
 Los lentes bifocales (finales del s. XVIII). Se trata de lentes que tienen dos graduaciones diferentes en el
mismo cristal. Suelen ser utilizados por personas con miopía, y aunque se debate la creación de los mismos por
parte de Franklin, tradicionalmente se asocia a él.
 El catéter urinario flexible (desconocido). Se trata de un pequeño tubo que se inserta en la vejiga del
paciente mediante su uretra. La cateterización le permite al paciente orinar libremente sin obstrucciones.

8. Benjamin Franklin

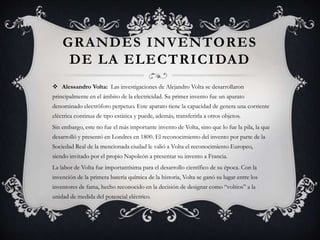

9. GRANDES INVENTORES
DE LA ELECTRICIDAD
 Alessandro Volta: Las investigaciones de Alejandro Volta se desarrollaron
principalmente en el ámbito de la electricidad. Su primer invento fue un aparato
denominado electróforo perpetuo. Este aparato tiene la capacidad de genera una corriente
eléctrica continua de tipo estática y puede, además, transferirla a otros objetos.
Sin embargo, este no fue el más importante invento de Volta, sino que lo fue la pila, la que
desarrolló y presentó en Londres en 1800. El reconocimiento del invento por parte de la
Sociedad Real de la mencionada ciudad le valió a Volta el reconocimiento Europeo,
siendo invitado por el propio Napoleón a presentar su invento a Francia.
La labor de Volta fue importantísima para el desarrollo científico de su época. Con la
invención de la primera batería química de la historia, Volta se ganó su lugar entre los
inventores de fama, hecho reconocido en la decisión de designar como “voltios” a la
unidad de medida del potencial eléctrico.

10. Alessandro Volta

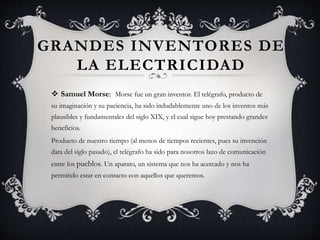

11. GRANDES INVENTORES DE
LA ELECTRICIDAD
 Samuel Morse: Morse fue un gran inventor. El telégrafo, producto de
su imaginación y su paciencia, ha sido indudablemente uno de los inventos más
plausibles y fundamentales del siglo XIX, y el cual sigue hoy prestando grandes
beneficios.
Producto de nuestro tiempo (al menos de tiempos recientes, pues su invención
data del siglo pasado), el telégrafo ha sido para nosotros lazo de comunicación
entre los pueblos. Un aparato, un sistema que nos ha acercado y nos ha
permitido estar en contacto con aquellos que queremos.

12. Samuel Morse

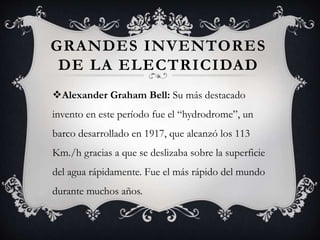

13. GRANDES INVENTORES
DE LA ELECTRICIDAD
Alexander Graham Bell: Su más destacado
invento en este período fue el “hydrodrome”, un
barco desarrollado en 1917, que alcanzó los 113
Km./h gracias a que se deslizaba sobre la superficie
del agua rápidamente. Fue el más rápido del mundo
durante muchos años.

14. Alexander Graham Bell

15. GRANDES INVENTORES
DE LA ELECTRICIDAD
 Thomas Alva Edison: inventor de más de 1000 inventos nació el 11 de febrero de 1867 en
Milan, Estados Unidos Algunos de sus grandes inventos:
 Telégrafo impresor
 Telégrafo cuadruplex en 1874
 Micrófono de carbón: Edison lleva a la práctica lo que David Edward Hughes descubrió: el
fenómeno de variación de resistencia de los gránulos de carbón al ser sometidos a presión.
 Fonógrafo en 1877
 Coche eléctrico en 1913
Entre muchos otros.

16. Thomas Alva Edison

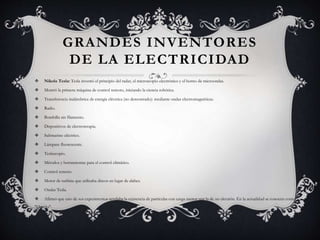

17. GRANDES INVENTORES
DE LA ELECTRICIDAD
 Nikola Tesla: Tesla inventó el principio del radar, el microscopio electrónico y el horno de microondas.
 Mostró la primera máquina de control remoto, iniciando la ciencia robótica.
 Transferencia inalámbrica de energía eléctrica (no demostrado): mediante ondas electromagnéticas.
 Radio.
 Bombilla sin filamento.
 Dispositivos de electroterapia.
 Submarino eléctrico.
 Lámpara fluorescente.
 Teslascopio.
 Métodos y herramientas para el control climático.
 Control remoto.
 Motor de turbina que utilizaba discos en lugar de alabes.
 Ondas Tesla.
 Afirmó que uno de sus experimentos revelaba la existencia de partículas con carga menor que la de un electrón. En la actualidad se conocen como
"Quarks".

18. Nikola Tesla

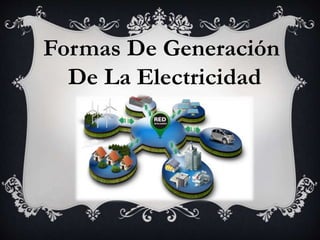

19. Formas De Generación
De La Electricidad

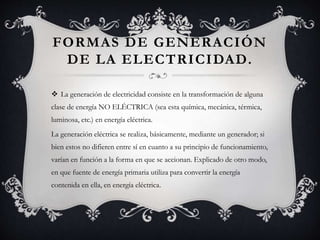

20. FORMAS DE GENERACIÓN
DE LA ELECTRICIDAD.
 La generación de electricidad consiste en la transformación de alguna
clase de energía NO ELÉCTRICA (sea esta química, mecánica, térmica,
luminosa, etc.) en energía eléctrica.
La generación eléctrica se realiza, básicamente, mediante un generador; si
bien estos no difieren entre sí en cuanto a su principio de funcionamiento,
varían en función a la forma en que se accionan. Explicado de otro modo,
en que fuente de energía primaria utiliza para convertir la energía
contenida en ella, en energía eléctrica.

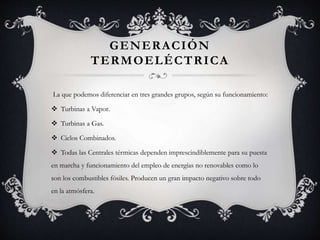

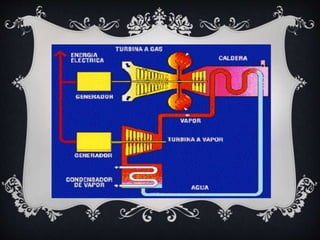

21. GENERACIÓN
TERMOELÉCTRICA
La que podemos diferenciar en tres grandes grupos, según su funcionamiento:
 Turbinas a Vapor.
 Turbinas a Gas.
 Ciclos Combinados.
 Todas las Centrales térmicas dependen imprescindiblemente para su puesta
en marcha y funcionamiento del empleo de energías no renovables como lo
son los combustibles fósiles. Producen un gran impacto negativo sobre todo
en la atmósfera.

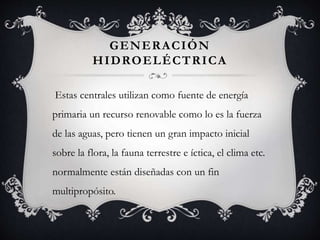

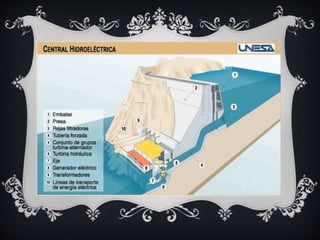

23. GENERACIÓN
HIDROELÉCTRICA
Estas centrales utilizan como fuente de energía
primaria un recurso renovable como lo es la fuerza
de las aguas, pero tienen un gran impacto inicial
sobre la flora, la fauna terrestre e íctica, el clima etc.
normalmente están diseñadas con un fin
multipropósito.

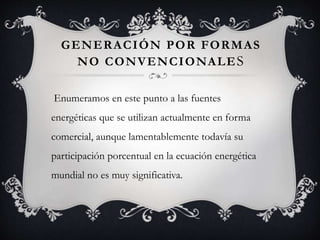

25. GENERACIÓN POR FORMAS
NO CONVENCIONALES
Enumeramos en este punto a las fuentes
energéticas que se utilizan actualmente en forma
comercial, aunque lamentablemente todavía su
participación porcentual en la ecuación energética
mundial no es muy significativa.

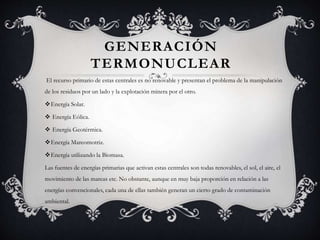

26. GENERACIÓN
TERMONUCLEAR
El recurso primario de estas centrales es no renovable y presentan el problema de la manipulación
de los residuos por un lado y la explotación minera por el otro.

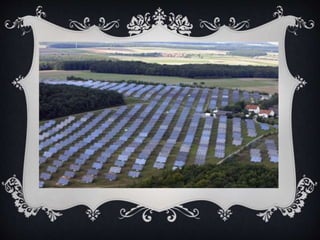

Energía Solar.
 Energía Eólica.
 Energía Geotérmica.
Energía Mareomotriz.
Energía utilizando la Biomasa.
Las fuentes de energías primarias que activan estas centrales son todas renovables, el sol, el aire, el
movimiento de las mareas etc. No obstante, aunque en muy baja proporción en relación a las
energías convencionales, cada una de ellas también generan un cierto grado de contaminación
ambiental.

28. OPERADORES ELÉCTRICOS
 operadores electricos son los que consiguen convertir en luz toda
la corriente eléctrica que les llega, sin perder, como las bombillas
incandescentes, una parte en forma de calor. En contrapartida, los
LED iluminan menos que las bombillas, de forma que solo se pueden
utilizar para señalización, pero no para iluminación de una
determinada zona.

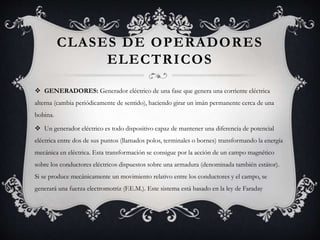

29. CLASES DE OPERADORES
ELECTRICOS
 GENERADORES: Generador eléctrico de una fase que genera una corriente eléctrica
alterna (cambia periódicamente de sentido), haciendo girar un imán permanente cerca de una
bobina.
 Un generador eléctrico es todo dispositivo capaz de mantener una diferencia de potencial
eléctrica entre dos de sus puntos (llamados polos, terminales o bornes) transformando la energía
mecánica en eléctrica. Esta transformación se consigue por la acción de un campo magnético
sobre los conductores eléctricos dispuestos sobre una armadura (denominada también estátor).
Si se produce mecánicamente un movimiento relativo entre los conductores y el campo, se
generará una fuerza electromotriz (F.E.M.). Este sistema está basado en la ley de Faraday

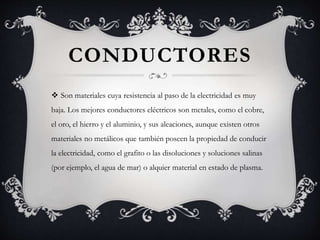

30. CONDUCTORES
 Son materiales cuya resistencia al paso de la electricidad es muy
baja. Los mejores conductores eléctricos son metales, como el cobre,
el oro, el hierro y el aluminio, y sus aleaciones, aunque existen otros
materiales no metálicos que también poseen la propiedad de conducir
la electricidad, como el grafito o las disoluciones y soluciones salinas
(por ejemplo, el agua de mar) o alquier material en estado de plasma.

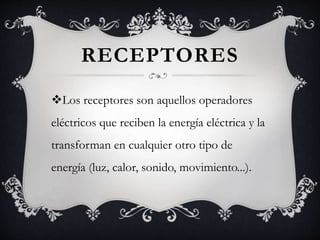

31. RECEPTORES
Los receptores son aquellos operadores
eléctricos que reciben la energía eléctrica y la
transforman en cualquier otro tipo de
energía (luz, calor, sonido, movimiento...).

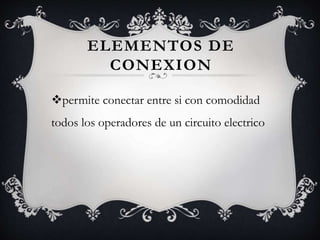

32. ELEMENTOS DE
CONEXION
permite conectar entre si con comodidad
todos los operadores de un circuito electrico

33. ELEMETOS DE
PROTECCION
 Las instalaciones eléctricas disponen de diversos elementos de seguridad para
disminuir el riesgo de accidentes, como los causados por cortocircuitos, sobrecargas
o contacto de personas o animales con elementos en tensión.
 Un cortocircuito se produce por fallos en el aislante de los conductores, por
contacto accidental entre conductores aéreos debidos a fuertes vientos o rotura de
los apoyos.
 Dado que un cortocircuito puede causar daños importantes en las instalaciones
eléctricas e incluso incendios en edificios, las instalaciones están normalmente
dotadas de fusibles, interruptores magnetotérmicos o diferenciales y tomas de tierra,
a fin de proteger a las personas y las cosas.

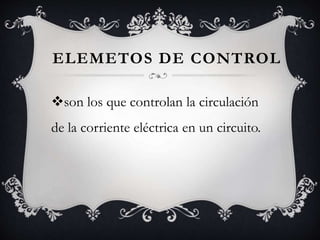

34. ELEMETOS DE CONTROL
son los que controlan la circulación
de la corriente eléctrica en un circuito.

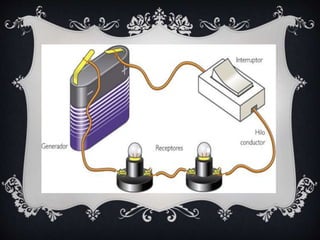

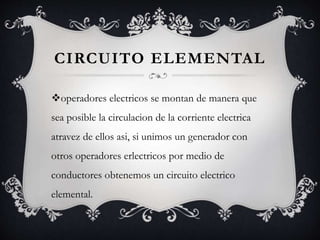

35. CIRCUITO ELEMENTAL
operadores electricos se montan de manera que
sea posible la circulacion de la corriente electrica
atravez de ellos asi, si unimos un generador con
otros operadores erlectricos por medio de
conductores obtenemos un circuito electrico
elemental.

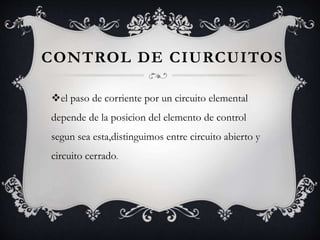

36. CONTROL DE CIURCUITOS
el paso de corriente por un circuito elemental
depende de la posicion del elemento de control
segun sea esta,distinguimos entre circuito abierto y
circuito cerrado.

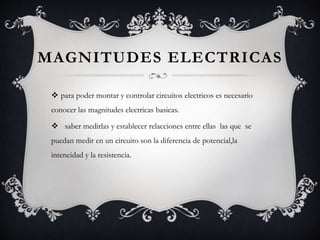

37. MAGNITUDES ELECTRICAS
 para poder montar y controlar circuitos electricos es necesario
conocer las magnitudes electricas basicas.
 saber medirlas y establecer relacciones entre ellas las que se
puedan medir en un circuito son la diferencia de potencial,la
intencidad y la resistencia.

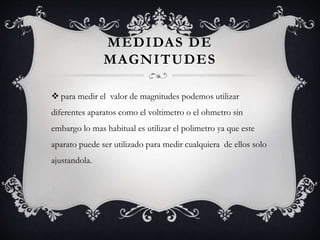

38. MEDIDAS DE
MAGNITUDES
 para medir el valor de magnitudes podemos utilizar
diferentes aparatos como el voltimetro o el ohmetro sin
embargo lo mas habitual es utilizar el polimetro ya que este
aparato puede ser utilizado para medir cualquiera de ellos solo
ajustandola.

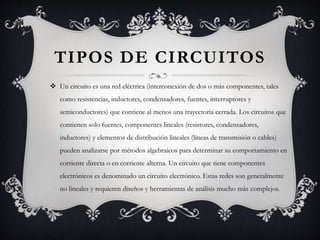

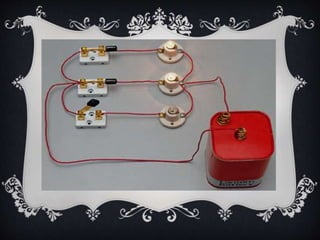

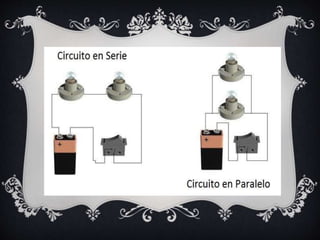

39. TIPOS DE CIRCUITOS
 Un circuito es una red eléctrica (interconexión de dos o más componentes, tales
como resistencias, inductores, condensadores, fuentes, interruptores y
semiconductores) que contiene al menos una trayectoria cerrada. Los circuitos que
contienen solo fuentes, componentes lineales (resistores, condensadores,
inductores) y elementos de distribución lineales (líneas de transmisión o cables)
pueden analizarse por métodos algebraicos para determinar su comportamiento en
corriente directa o en corriente alterna. Un circuito que tiene componentes
electrónicos es denominado un circuito electrónico. Estas redes son generalmente
no lineales y requieren diseños y herramientas de análisis mucho más complejos.

40. ESQUEMA ELECTRICO
 Esquema eléctrico típico de un circuito de comando y
control.
 Un esquema eléctrico es una representación gráfica de una
instalación eléctrica o de parte de ella, en la que queda
perfectamente definido cada uno de los componentes de la
instalación y la interconexión entre ellos

42. CIRCUITOS ELÉCTRICOS
 Un circuito eléctrico es un arreglo que permite el flujo completo
de corriente eléctrica bajo la influencia de un voltaje.
 Un circuito eléctrico típicamente está compuesto por conductores
y cables conectados a ciertos elementos de circuito como aparatos
(que aprovechan el flujo) y resistencias (que lo regulan).
 La analogía sería al flujo de un circuito de agua que funciona bajo
la presión del flujo.

44. CIRCUITOS ELÉCTRICOS
 Para que exista un circuito eléctrico, la fuente de electricidad debe tener dos
terminales: una terminal con carga positiva y una terminal con negativa.
 Si se conecta el polo positivo de una fuente eléctrica al polo negativo, se crea un
circuito. Entonces la carga se convierte en energía eléctrica cuando los polos se
conectan, permitiendo el flujo continuo de energía cinética.
 Los electrones siempre se desplazarán por medio de energía cinética de cuerpos
con carga negativa hacia cuerpos con carga positiva con cierto voltaje a través de un
vínculo o un puente entre ambas terminales que usualmente llamamos “circuito”. El
nombre “positivo” o “negativo” únicamente sirve para indicar el sentido de las
cargas.

45. NEGATIVO
-
POSITIVO
+

46. CIRCUITOS ELÉCTRICOS
 Al crearse un puente, dependiendo de la resistencia de las partículas que compongan
al puente será la velocidad de transportación de los electrones de los átomos con exceso
de electrones (iones negativos) hacia los átomos con falta de electrones (iones positivos).
 Si demasiados electrones cruzan al mismo tiempo el puente, pueden destruirlo en el
proceso, por lo que el número de electrones que se intercambian en el circuito en un
tiempo determinado puede ser limitado a través de la resistencia, que se traducirá en calor
como pérdida de energía.
 Dentro del circuito se puede estar conectado un motor que aproveche la energía
cinética de los electrones para convertirlo en trabajo al crear un campo magnético que
interactúe con otros magnetos, creando movimiento.

48. CIRCUITOS ELÉCTRICOS
 También se puede instalar un interruptor. Cuando presionas el interruptor conectando las puntas, el circuito
se “cierra” y la corriente fluye, de lo contrario el circuito queda “abierto” y la corriente no puede fluir.
 Al número de interacciones de electrones que ocurren dentro de un circuito al mismo tiempo se le llama
“corriente” y se mide en “Amperes”. Un ampere equivale a 6.25 x 1018 electrones moviéndose por una
corriente por segundo, a lo que se llama colombio.
 La cantidad de carga entre los lados de un circuito se llama “voltaje” y se mide en Volts, que en otras
palabras es la cantidad de carga eléctrica necesaria para que 1 colombio haga una cantidad de trabajo específica.
 Una gran cantidad de voltaje o una pequeña resistencia puede romper el circuito, una pequeña cantidad de
voltaje o una gran resistencia no producirá el suficiente trabajo para hacerlo útil.
 Cuando tenemos sólo un circuito a través del cual los electrones pueden viajar para llegar al otro lado,
tenemos un “circuito en serie”.

50. CIRCUITOS ELÉCTRICOS
 Si ponemos otro circuito junto al primero, tendremos dos circuitos entre las cargas, llamando a esto un “circuito
paralelo” porque corren paralelamente el uno del otro, compartiendo el mismo voltaje pero permitiendo más caminos para
el recorrido de la electricidad.
 Los circuitos pueden volverse muy complejos con varios circuitos paralelos, y su comportamiento puede analizarse
matemáticamente para determinar el comportamiento de su corriente.
 Las partes en un circuito son los receptores o consumidores (dispositivos conectados al circuito en el que puede fluir la
carga internamente), un generador o acumulador (transforma una energía en energía eléctrica) y el conductor (el medio por
el que los electrones se transportan).
 También en los circuitos por lo general se incluyen dispositivos de maniobra o protección contra sobrecargas de voltaje
como fusibles, los nodos (cuando concurren más de dos conductores), las ramas (el conjunto de todos los elementos entre
dos nodos), o una malla (cualquier camino cerrado en un circuito),
 Para diseñar cualquier circuito eléctrico es necesario predecir las tensiones y corrientes de todo el circuito y conocer la
terminología y simbolismos de cada elemento que se usa convencionalmente.
