La medición es un proceso básico
de la ciencia que consiste en
comparar un patrón seleccionado
con el objeto o fenómeno cuya
magnitud física se desea medir
para ver cuántas veces el patrón
está contenido en esa magnitud.
Una medición es comparar
la cantidad desconocida
que queremos determinar
y una cantidad conocida
de la misma magnitud, que
elegimos como unidad. Al
resultado de medir se le
denomina medida.

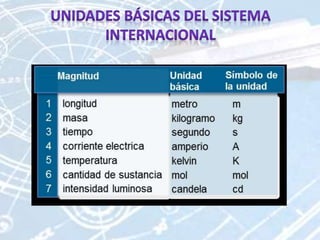

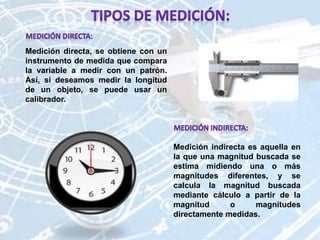

Medición indirecta es aquella en
la que una magnitud buscada se
estima midiendo una o más
magnitudes diferentes, y se
calcula la magnitud buscada
mediante cálculo a partir de la
magnitud o magnitudes
directamente medidas.
Medición directa, se obtiene con un
instrumento de medida que compara
la variable a medir con un patrón.
Así, si deseamos medir la longitud
de un objeto, se puede usar un
calibrador.

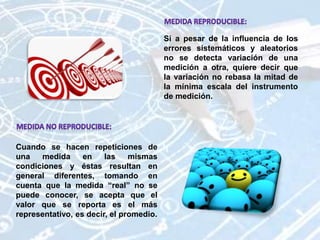

Si a pesar de la influencia de los
errores sistemáticos y aleatorios
no se detecta variación de una
medición a otra, quiere decir que
la variación no rebasa la mitad de
la mínima escala del instrumento
de medición.
Cuando se hacen repeticiones de
una medida en las mismas
condiciones y éstas resultan en
general diferentes, tomando en
cuenta que la medida “real” no se
puede conocer, se acepta que el
valor que se reporta es el más
representativo, es decir, el promedio.

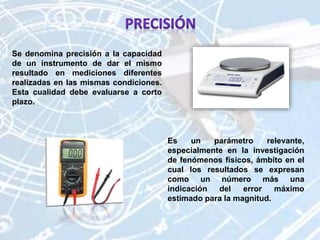

Se denomina precisión a la capacidad
de un instrumento de dar el mismo
resultado en mediciones diferentes
realizadas en las mismas condiciones.
Esta cualidad debe evaluarse a corto
plazo.
Es un parámetro relevante,
especialmente en la investigación
de fenómenos físicos, ámbito en el
cual los resultados se expresan
como un número más una
indicación del error máximo
estimado para la magnitud.

La precisión en los instrumentemos
de medición es indispensable ya
que si no tendríamos medidas
inexactas y por lo tanto no nos
serviría dicha medida.
Para tener mas precisión de un
instrumento de medición va a
depender de la graduación del
instrumento, si es necesario
hacer una medición menor a la
mínima graduada, será necesario
buscar otro instrumento que
tenga mayor precisión, es decir
escalas graduadas más
pequeñas.

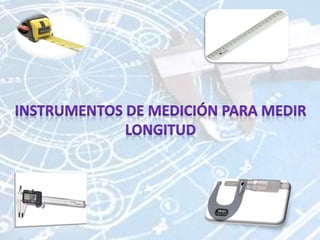

 Es un instrumento de medición con
forma de plancha delgada y
rectangular que incluye una escala
graduada dividida en unidades de
longitud .
 Su longitud total rara vez es de un
metro de longitud pero la mayoría
es de 30 centímetros.
 Suelen venir con graduaciones de
diversas unidades de medida, como
milímetros, centímetros, y
decímetros, aunque también las hay
con graduación en pulgadas o en
ambas unidades.
 Es muy utilizada en los estudios
técnicos y materias que tengan que
ver con uso de medidas, como
arquitectura, ingeniería, etc.

El metro plegable, metro de
carpintero o metro de albañil es un
instrumento de medida de
precisión media, que se utiliza en la
construcción, carpintería y
bricolaje.
Suele ser de un metro o dos metros
de largo con segmentos plegables
de 20cm.
Antiguamente era de madera o
incluso de metal, aunque hoy en
día se hacen de plástico.
Tiene la ventaja de su rigidez y de
que no se debe desenrollar.

Instrumento de medida que
consiste en una cinta flexible
graduada y se puede enrollar,
haciendo que el transporte sea
más fácil.
También se puede medir líneas y
superficies curvas.
La cinta métrica se ha convertido
en un elemento básico en las
cajas de herramientas del hogar.
Las cintas métricas son tiras
angostas de tela, papel, plástico,
vinilo, fibra de vidrio o metal
marcado con unidades de
medición, tales como pulgadas o
centímetros, con los aumentos
respectivos entre medio.

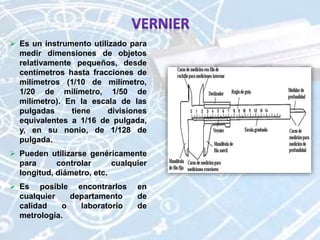

 Es un instrumento utilizado para
medir dimensiones de objetos
relativamente pequeños, desde
centímetros hasta fracciones de
milímetros (1/10 de milímetro,
1/20 de milímetro, 1/50 de
milímetro). En la escala de las
pulgadas tiene divisiones
equivalentes a 1/16 de pulgada,
y, en su nonio, de 1/128 de
pulgada.
 Pueden utilizarse genéricamente
para controlar cualquier
longitud, diámetro, etc.
 Es posible encontrarlos en
cualquier departamento de
calidad o laboratorio de
metrología.

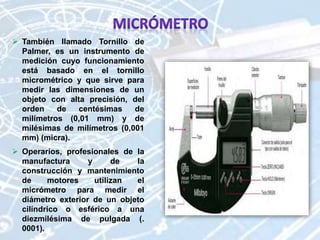

 También llamado Tornillo de
Palmer, es un instrumento de
medición cuyo funcionamiento
está basado en el tornillo
micrométrico y que sirve para
medir las dimensiones de un
objeto con alta precisión, del
orden de centésimas de
milímetros (0,01 mm) y de
milésimas de milímetros (0,001
mm) (micra).
 Operarios, profesionales de la
manufactura y de la
construcción y mantenimiento
de motores utilizan el
micrómetro para medir el
diámetro exterior de un objeto
cilíndrico o esférico a una
diezmilésima de pulgada (.
0001).

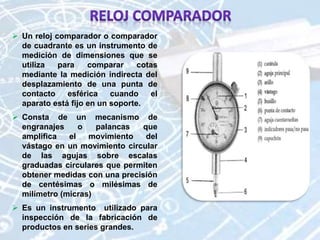

 Un reloj comparador o comparador
de cuadrante es un instrumento de
medición de dimensiones que se
utiliza para comparar cotas
mediante la medición indirecta del
desplazamiento de una punta de
contacto esférica cuando el
aparato está fijo en un soporte.
 Consta de un mecanismo de
engranajes o palancas que
amplifica el movimiento del
vástago en un movimiento circular
de las agujas sobre escalas
graduadas circulares que permiten
obtener medidas con una precisión
de centésimas o milésimas de
milímetro (micras)
 Es un instrumento utilizado para
inspección de la fabricación de
productos en series grandes.

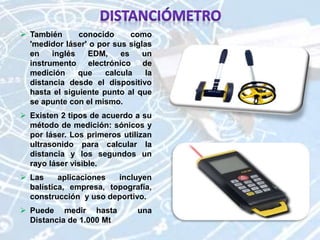

 También conocido como
'medidor láser' o por sus siglas
en inglés EDM, es un
instrumento electrónico de
medición que calcula la
distancia desde el dispositivo
hasta el siguiente punto al que
se apunte con el mismo.
 Existen 2 tipos de acuerdo a su
método de medición: sónicos y
por láser. Los primeros utilizan
ultrasonido para calcular la
distancia y los segundos un
rayo láser visible.
 Las aplicaciones incluyen
balística, empresa, topografía,
construcción y uso deportivo.
 Puede medir hasta una
Distancia de 1.000 Mt

 Una escuadra es una plantilla
con forma de triángulo
rectángulo isósceles que se
utiliza en dibujo técnico.
 Pueden ser de diferentes
tamaños y colores o tener
biseles en los cantos que
permitan ser usadas con
rapidógrafo.
 Puede estar hecho de
diversos materiales, aunque el
más común es el plástico
transparente.
 Posee un ángulo de 90º, 30º ,
60º y dos de 45º
 Sirven para trazar líneas
horizontales, verticales e
inclinadas.

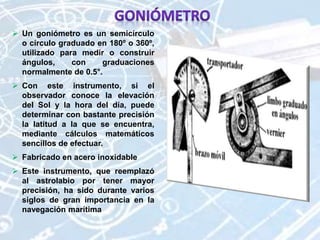

 Un goniómetro es un semicírculo
o círculo graduado en 180º o 360º,
utilizado para medir o construir
ángulos, con graduaciones
normalmente de 0.5°.
 Con este instrumento, si el
observador conoce la elevación
del Sol y la hora del día, puede
determinar con bastante precisión
la latitud a la que se encuentra,
mediante cálculos matemáticos
sencillos de efectuar.
 Fabricado en acero inoxidable
 Este instrumento, que reemplazó
al astrolabio por tener mayor
precisión, ha sido durante varios
siglos de gran importancia en la
navegación marítima

 Es un instrumento que permite
medir ángulos entre dos objetos
tales como dos puntos de una costa
o un astro, generalmente en el Sol, y
el horizonte.
 Este instrumento, que reemplazó al
astrolabio por tener mayor
precisión, ha sido durante varios
siglos de gran importancia en la
navegación marítima, y también en
la navegación aérea, hasta que, en
los últimos decenios del siglo XX,
 Conociendo la elevación del Sol y la
hora del día se puede determinar la
latitud a la que se encuentra el
observador.
 El sextante permite medir los
objetos celestes en relación con el
horizonte, en lugar de hacerlo en
relación con el instrumento.

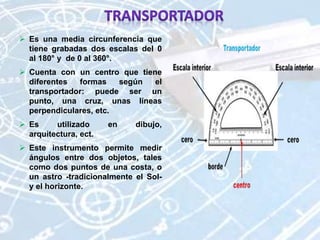

 Es una media circunferencia que
tiene grabadas dos escalas del 0
al 180° y de 0 al 360°.
 Cuenta con un centro que tiene
diferentes formas según el
transportador: puede ser un
punto, una cruz, unas líneas
perpendiculares, etc.
 Es utilizado en dibujo,
arquitectura, ect.
 Este instrumento permite medir
ángulos entre dos objetos, tales
como dos puntos de una costa, o
un astro -tradicionalmente el Sol-
y el horizonte.

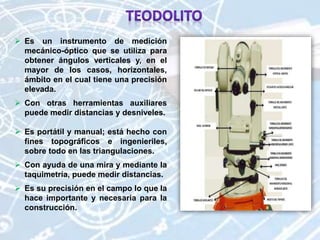

 Es un instrumento de medición
mecánico-óptico que se utiliza para
obtener ángulos verticales y, en el
mayor de los casos, horizontales,
ámbito en el cual tiene una precisión
elevada.
 Con otras herramientas auxiliares
puede medir distancias y desniveles.
 Es portátil y manual; está hecho con
fines topográficos e ingenieriles,
sobre todo en las triangulaciones.
 Con ayuda de una mira y mediante la
taquimetría, puede medir distancias.
 Es su precisión en el campo lo que la
hace importante y necesaria para la
construcción.

 Es un instrumento que se utiliza
para medir la intensidad de
corriente que está circulando
por un circuito eléctrico.
 Un microamperímetro está
calibrado en millonésimas de
amperio y un miliamperímetro
en milésimas de amperio.
 El amperímetro debe poseer una
resistencia interna lo más
pequeña posible con la finalidad
de evitar una caída de tensión
apreciable.
 Utilizado en la electricidad.

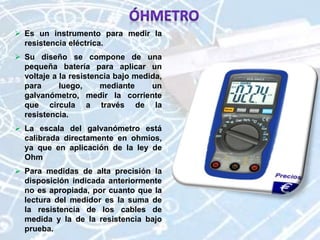

 Es un instrumento para medir la
resistencia eléctrica.
 Su diseño se compone de una
pequeña batería para aplicar un
voltaje a la resistencia bajo medida,
para luego, mediante un
galvanómetro, medir la corriente
que circula a través de la
resistencia.
 La escala del galvanómetro está
calibrada directamente en ohmios,
ya que en aplicación de la ley de
Ohm
 Para medidas de alta precisión la
disposición indicada anteriormente
no es apropiada, por cuanto que la
lectura del medidor es la suma de
la resistencia de los cables de
medida y la de la resistencia bajo
prueba.

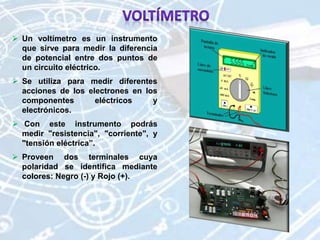

 Un voltímetro es un instrumento
que sirve para medir la diferencia
de potencial entre dos puntos de
un circuito eléctrico.
 Se utiliza para medir diferentes
acciones de los electrones en los
componentes eléctricos y
electrónicos.
 Con este instrumento podrás
medir "resistencia", "corriente", y
"tensión eléctrica”.
 Proveen dos terminales cuya
polaridad se identifica mediante
colores: Negro (-) y Rojo (+).

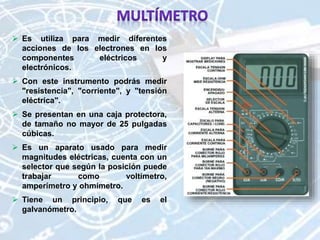

 Es utiliza para medir diferentes
acciones de los electrones en los
componentes eléctricos y
electrónicos.
 Con este instrumento podrás medir
"resistencia", "corriente", y "tensión
eléctrica".
 Se presentan en una caja protectora,
de tamaño no mayor de 25 pulgadas
cúbicas.
 Es un aparato usado para medir
magnitudes eléctricas, cuenta con un
selector que según la posición puede
trabajar como voltímetro,
amperímetro y ohmímetro.
 Tiene un principio, que es el
galvanómetro.

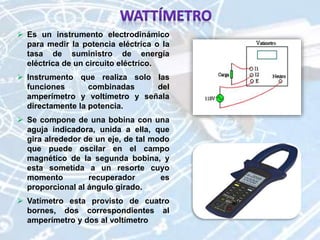

 Es un instrumento electrodinámico
para medir la potencia eléctrica o la
tasa de suministro de energía
eléctrica de un circuito eléctrico.
 Instrumento que realiza solo las
funciones combinadas del
amperímetro y voltímetro y señala
directamente la potencia.
 Se compone de una bobina con una
aguja indicadora, unida a ella, que
gira alrededor de un eje, de tal modo
que puede oscilar en el campo
magnético de la segunda bobina, y
esta sometida a un resorte cuyo
momento recuperador es
proporcional al ángulo girado.
 Vatímetro esta provisto de cuatro
bornes, dos correspondientes al
amperímetro y dos al voltímetro

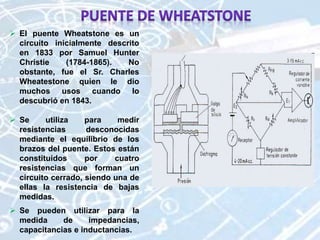

 El puente Wheatstone es un
circuito inicialmente descrito
en 1833 por Samuel Hunter
Christie (1784-1865). No
obstante, fue el Sr. Charles
Wheatestone quien le dio
muchos usos cuando lo
descubrió en 1843.
 Se utiliza para medir
resistencias desconocidas
mediante el equilibrio de los
brazos del puente. Estos están
constituidos por cuatro
resistencias que forman un
circuito cerrado, siendo una de
ellas la resistencia de bajas
medidas.
 Se pueden utilizar para la
medida de impedancias,
capacitancias e inductancias.

 Es un instrumento de
visualización electrónico para la
representación gráfica de
señales eléctricas que pueden
variar en el tiempo.
 Es muy usado en electrónica de
señal, frecuentemente junto a
un analizador de espectro.
 Presenta los valores de las
señales eléctricas en forma de
coordenadas en una pantalla, en
la que normalmente el eje X
(horizontal) representa tiempos
y el eje Y (vertical) representa
tensiones.
 El osciloscopio sirve para
observar la señal que quiera
medir.

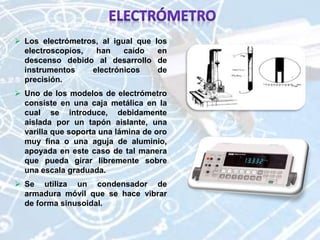

 Los electrómetros, al igual que los
electroscopios, han caído en
descenso debido al desarrollo de
instrumentos electrónicos de
precisión.
 Uno de los modelos de electrómetro
consiste en una caja metálica en la
cual se introduce, debidamente
aislada por un tapón aislante, una
varilla que soporta una lámina de oro
muy fina o una aguja de aluminio,
apoyada en este caso de tal manera
que pueda girar libremente sobre
una escala graduada.
 Se utiliza un condensador de
armadura móvil que se hace vibrar
de forma sinusoidal.

 El galvanómetro es el principal
componente utilizado en la
construcción de amperímetros y
voltímetros.
 Está compuesto por una bobina de
alambre montada de modo que pueda
girar libremente sobre un pivote en
un campo magnético proporcionado
por un imán permanente.
 La operación básica del
galvanómetro aprovecha el hecho de
que un momento de torsión actúa
sobre una espira de corriente en
presencia de un campo magnético.
 Un galvanómetro también puede
utilizarse como un voltímetro
añadiendo un resistor externo Rs en
serie con él.

que permite medir la masa de un
objeto.
 Para realizar las mediciones se
utilizan patrones de masa cuyo
grado de exactitud depende de
la precisión del instrumento.
 El rango de medida y precisión
de una balanza puede variar
desde varios kilogramos, en
balanzas industriales y
comerciales; hasta unos gramos
en balanzas de laboratorio.
 Las balanzas se utilizan para
pesar los alimentos que se
venden a granel, al peso: carne,
pescado, frutas, etc.

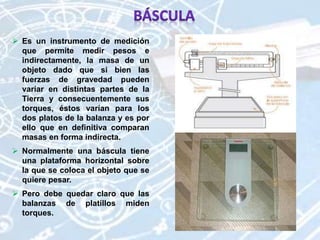

que permite medir pesos e
indirectamente, la masa de un
objeto dado que si bien las
fuerzas de gravedad pueden
variar en distintas partes de la
Tierra y consecuentemente sus
torques, éstos varían para los
dos platos de la balanza y es por
ello que en definitiva comparan
masas en forma indirecta.
 Normalmente una báscula tiene
una plataforma horizontal sobre
la que se coloca el objeto que se
quiere pesar.
 Pero debe quedar claro que las
balanzas de platillos miden
torques.

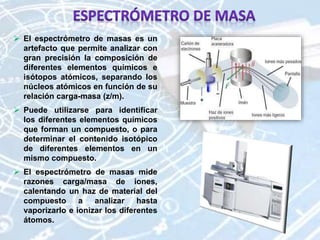

 El espectrómetro de masas es un
artefacto que permite analizar con
gran precisión la composición de
diferentes elementos químicos e
isótopos atómicos, separando los
núcleos atómicos en función de su
relación carga-masa (z/m).
 Puede utilizarse para identificar
los diferentes elementos químicos
que forman un compuesto, o para
determinar el contenido isotópico
de diferentes elementos en un
mismo compuesto.
 El espectrómetro de masas mide
razones carga/masa de iones,
calentando un haz de material del
compuesto a analizar hasta
vaporizarlo e ionizar los diferentes
átomos.

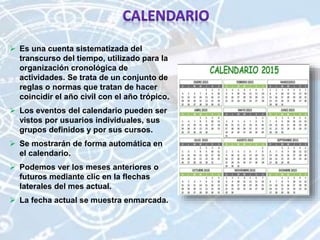

 Es una cuenta sistematizada del
transcurso del tiempo, utilizado para la
organización cronológica de
actividades. Se trata de un conjunto de
reglas o normas que tratan de hacer
coincidir el año civil con el año trópico.
 Los eventos del calendario pueden ser
vistos por usuarios individuales, sus
grupos definidos y por sus cursos.
 Se mostrarán de forma automática en
el calendario.
 Podemos ver los meses anteriores o
futuros mediante clic en la flechas
laterales del mes actual.
 La fecha actual se muestra enmarcada.

 El cronómetro es un reloj cuya
precisión ha sido comprobada y
certificada por algún instituto o
centro de control de precisión.
 Un cronometro es la medida de
fracciones de tiempo muy
pequeñas.
 Normalmente, en su versión
analógica van provistos de un
pulsador de puesta en marcha y
paro así como otro segundo
pulsador de puesta a cero.
 Los cronómetros suelen usarse en
competencias deportivas y en la
industria para tener un registro de
fracciones temporales más breves,
como milésimas de segundo.

 Los relojes convencionales se
utilizan para medir los minutos y las
horas que rigen el tiempo cotidiano.
 Es el que se lleva en la muñeca
sujeto con una correa de piel, metal
o de diversos materiales plásticos.
 En un principio, los relojes de
pulsera eran poco populares para
los varones, que preferían el reloj de
bolsillo y desdeñaban los de pulsera
porque los creían similares a una
joya femenina.
 Los relojes de pulsera son de dos
tipos que se diferencia por su calibre
o movimiento, que mide el paso del
tiempo y lo muestra. Pueden ser
mecánicos o electrónicos, o una
mezcla de ambos.

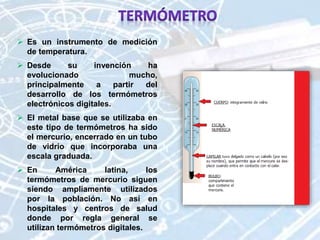

de temperatura.
 Desde su invención ha
evolucionado mucho,
principalmente a partir del
desarrollo de los termómetros
electrónicos digitales.
 El metal base que se utilizaba en
este tipo de termómetros ha sido
el mercurio, encerrado en un tubo
de vidrio que incorporaba una
escala graduada.
 En América latina, los
termómetros de mercurio siguen
siendo ampliamente utilizados
por la población. No así en
hospitales y centros de salud
donde por regla general se
utilizan termómetros digitales.

 Es un transductor formado por la
unión de dos metales distintos que
produce una diferencia de potencial
muy pequeña que es función de la
diferencia de temperatura entre uno
de los extremos denominado punto
caliente y el otro llamado punto frío.
 En instrumentación industrial, los
termopares son usados como
sensores de temperatura.
 Son económicos, intercambiables,
tienen conectores estándar y son
capaces de medir un amplio rango
de temperaturas
 Su principal limitación está en la
exactitud, pues es fácil obtener
errores del sistema cuando se
trabaja con precisiones inferiores a
un grado Celsius.

 Dispositivo capaz de medir la
temperatura de una sustancia sin
necesidad de estar en contacto con
ella.
 El término se suele aplicar a aquellos
instrumentos capaces de medir
temperaturas superiores a los 600
grados celsius.
 El rango de temperatura de un
pirómetro se encuentra entre -50
grados celsius hasta +4000 grados
celsius.
 Una aplicación típica es la medida de
la temperatura de metales
incandescentes en molinos de acero o
fundiciones.
 Cualquier objeto con una temperatura
superior a los 0 Kelvin emite radiación
térmica. Esta radiación será captada y
evaluada por el pirómetro.

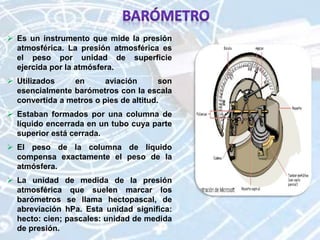

 Es un instrumento que mide la presión
atmosférica. La presión atmosférica es
el peso por unidad de superficie
ejercida por la atmósfera.
 Utilizados en aviación son
esencialmente barómetros con la escala
convertida a metros o pies de altitud.
 Estaban formados por una columna de
líquido encerrada en un tubo cuya parte
superior está cerrada.
 El peso de la columna de líquido
compensa exactamente el peso de la
atmósfera.
 La unidad de medida de la presión
atmosférica que suelen marcar los
barómetros se llama hectopascal, de
abreviación hPa. Esta unidad significa:
hecto: cien; pascales: unidad de medida
de presión.

 Es un instrumento de medición para la
presión de fluidos contenidos en
recipientes cerrados.
 Se distinguen dos tipos de
manómetros, según se empleen para
medir la presión de líquidos o de gases
 La presión manométrica se expresa ya
sea por encima, o bien por debajo de la
presión atmosférica.
 Los manómetros que sirven
exclusivamente para medir presiones
inferiores a la atmosférica se llaman
vacuómetros.
 En la industria se emplean casi
exclusivamente los manómetros
metálicos o aneroides, que son
barómetros modificados de tal forma
que dentro de la caja actúa la presión
desconocida que se desea medir y
afuera actúa la presión atmosférica.

 Es un instrumento de medida para la
medición de caudal o gasto
volumétrico de un fluido o para la
medición del gasto másico.
 Estos aparatos suelen colocarse en
línea con la tubería que transporta el
fluido. También suelen llamarse
medidores de caudal, medidores de
flujo o flujómetros.
 Existen versiones mecánicas y
eléctricas.
 Un hidrómetro permite medir el
caudal, la velocidad o la fuerza de
los líquidos que se encuentran en
movimiento, dependiendo de la
graduación y aplicación de este
mismo.

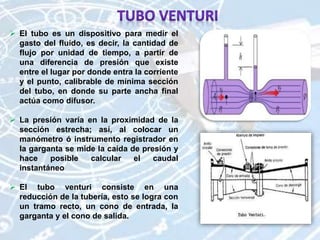

 El tubo es un dispositivo para medir el
gasto del fluido, es decir, la cantidad de
flujo por unidad de tiempo, a partir de
una diferencia de presión que existe
entre el lugar por donde entra la corriente
y el punto, calibrable de mínima sección
del tubo, en donde su parte ancha final
actúa como difusor.
 La presión varía en la proximidad de la
sección estrecha; así, al colocar un
manómetro ó instrumento registrador en
la garganta se mide la caída de presión y
hace posible calcular el caudal
instantáneo
 El tubo venturi consiste en una
reducción de la tubería, esto se logra con
un tramo recto, un cono de entrada, la
garganta y el cono de salida.

La medicion

Más contenido relacionado

Similar a La medicion

Último

La medicion
