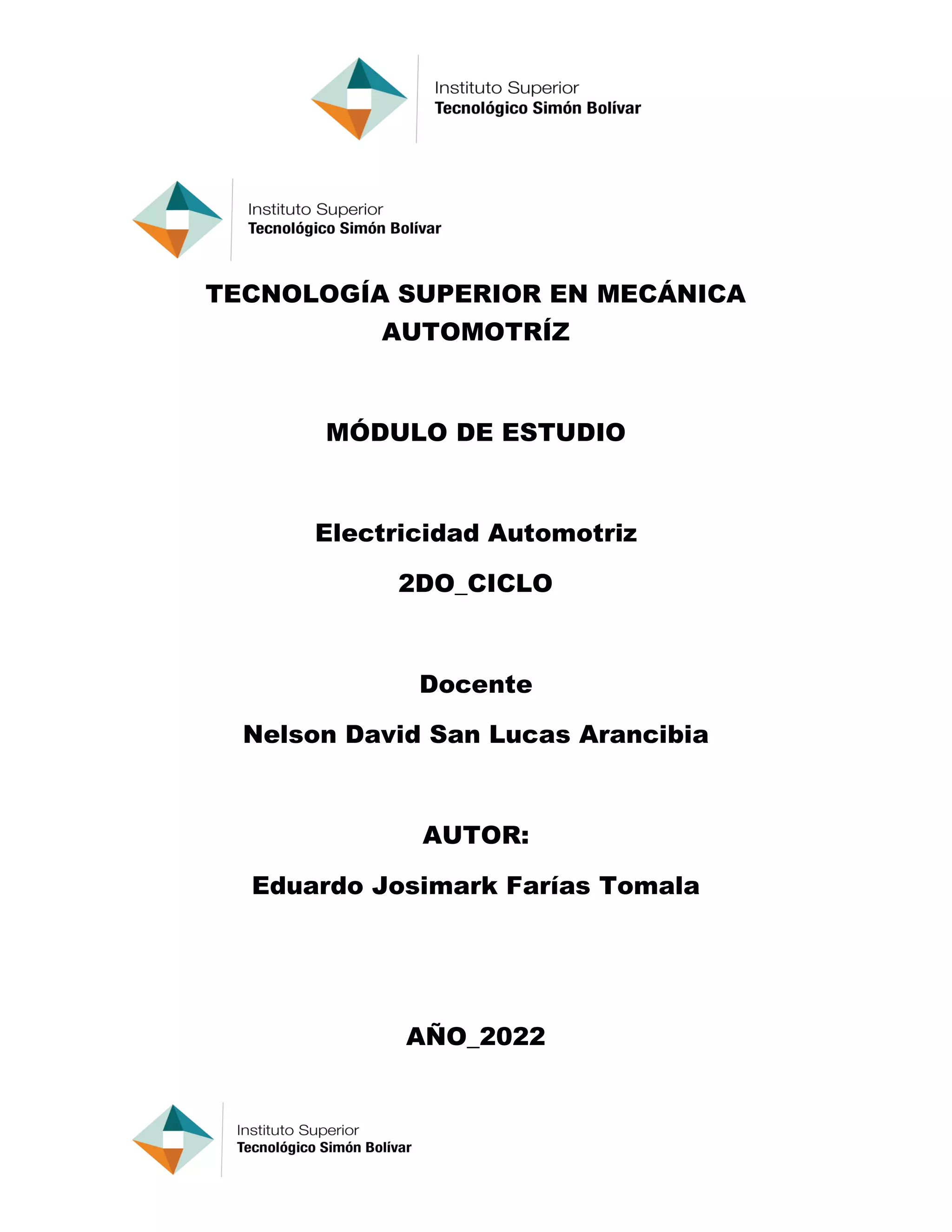

TECNOLOGÍA SUPERIOR EN MECÁNICA AUTOMOTRÍZ, ELEMENTOS DE MEDICION.pdf

TECNOLOGÍA SUPERIOR EN MECÁNICA
AUTOMOTRÍZ
MÓDULO DE ESTUDIO
Electricidad Automotriz
2DO_CICLO
Docente
Nelson David San Lucas Arancibia
AUTOR:
Eduardo Josimark Farías Tomala
AÑO_2022

Elementos de medición

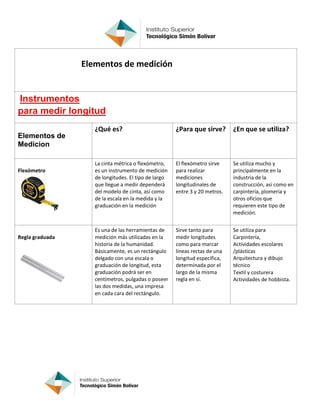

Instrumentos
para medir longitud
Elementos de
Medicion
¿Qué es? ¿Para que sirve? ¿En que se utiliza?
Flexómetro
La cinta métrica o flexómetro,
es un instrumento de medición
de longitudes. El tipo de largo
que llegue a medir dependerá
del modelo de cinta, así como
de la escala en la medida y la
graduación en la medición
El flexómetro sirve
para realizar
mediciones
longitudinales de
entre 3 y 20 metros.
Se utiliza mucho y
principalmente en la
industria de la
construcción, así como en
carpintería, plomería y
otros oficios que
requieren este tipo de
medición.
Regla graduada
Es una de las herramientas de
medición más utilizadas en la
historia de la humanidad.
Básicamente, es un rectángulo
delgado con una escala o
graduación de longitud, esta
graduación podrá ser en
centímetros, pulgadas o poseer
las dos medidas, una impresa
en cada cara del rectángulo.
Sirve tanto para
medir longitudes
como para marcar
líneas rectas de una
longitud específica,
determinada por el
largo de la misma
regla en sí.
Se utiliza para
Carpintería,
Actividades escolares
/plásticas
Arquitectura y dibujo
técnico
Textil y costurera
Actividades de hobbista.

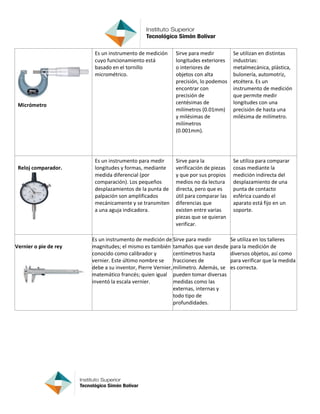

Micrómetro
Es un instrumento de medición
cuyo funcionamiento está
basado en el tornillo
micrométrico.
Sirve para medir
longitudes exteriores
o interiores de
objetos con alta
precisión, lo podemos
encontrar con
precisión de
centésimas de
milímetros (0.01mm)
y milésimas de
milímetros
(0.001mm).
Se utilizan en distintas
industrias:
metalmecánica, plástica,
bulonería, automotriz,
etcétera. Es un
instrumento de medición
que permite medir
longitudes con una
precisión de hasta una
milésima de milímetro.
Reloj comparador.
Es un instrumento para medir
longitudes y formas, mediante
medida diferencial (por
comparación). Los pequeños
desplazamientos de la punta de
palpación son amplificados
mecánicamente y se transmiten
a una aguja indicadora.
Sirve para la
verificación de piezas
y que por sus propios
medios no da lectura
directa, pero que es
útil para comparar las
diferencias que
existen entre varias
piezas que se quieran
verificar.
Se utiliza para comparar
cosas mediante la
medición indirecta del
desplazamiento de una
punta de contacto
esférica cuando el
aparato está fijo en un
soporte.
Vernier o pie de rey
Es un instrumento de medición de
magnitudes; el mismo es también
conocido como calibrador y
vernier. Este último nombre se
debe a su inventor, Pierre Vernier,
matemático francés; quien igual
inventó la escala vernier.
Sirve para medir
tamaños que van desde
centímetros hasta
fracciones de
milímetro. Además, se
pueden tomar diversas
medidas como las
externas, internas y
todo tipo de
profundidades.
Se utiliza en los talleres
para la medición de
diversos objetos, así como
para verificar que la medida
es correcta.

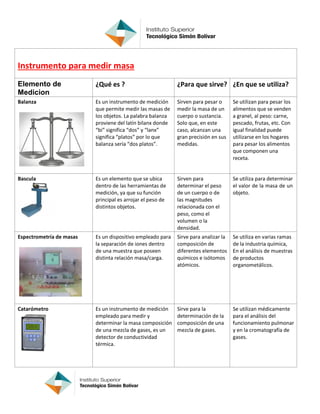

Instrumento para medir masa
Elemento de
Medicion
¿Qué es ? ¿Para que sirve? ¿En que se utiliza?
Balanza Es un instrumento de medición
que permite medir las masas de
los objetos. La palabra balanza
proviene del latín bilanx donde
“bi” significa “dos” y “lanx”
significa “platos” por lo que
balanza sería “dos platos”.
Sirven para pesar o
medir la masa de un
cuerpo o sustancia.
Solo que, en este
caso, alcanzan una
gran precisión en sus
medidas.
Se utilizan para pesar los
alimentos que se venden
a granel, al peso: carne,
pescado, frutas, etc. Con
igual finalidad puede
utilizarse en los hogares
para pesar los alimentos
que componen una
receta.
Bascula Es un elemento que se ubica
dentro de las herramientas de
medición, ya que su función
principal es arrojar el peso de
distintos objetos.
Sirven para
determinar el peso
de un cuerpo o de
las magnitudes
relacionada con el
peso, como el
volumen o la
densidad.
Se utiliza para determinar
el valor de la masa de un
objeto.
Espectrometría de masas Es un dispositivo empleado para
la separación de iones dentro
de una muestra que poseen
distinta relación masa/carga.
Sirve para analizar la
composición de
diferentes elementos
químicos e isótomos
atómicos.
Se utiliza en varias ramas
de la industria química,
En el análisis de muestras
de productos
organometálicos.
Catarómetro Es un instrumento de medición
empleado para medir y
determinar la masa composición
de una mezcla de gases, es un
detector de conductividad
térmica.
Sirve para la
determinación de la
composición de una
mezcla de gases.
Se utilizan médicamente
para el análisis del
funcionamiento pulmonar
y en la cromatografía de
gases.

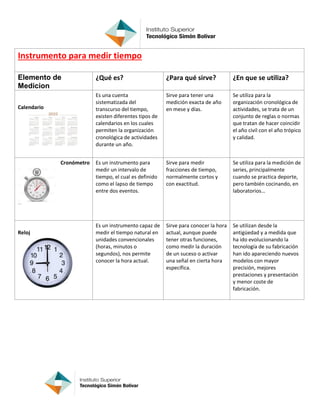

Instrumento para medir tiempo
Elemento de
Medicion
¿Qué es? ¿Para qué sirve? ¿En que se utiliza?
Calendario
Es una cuenta
sistematizada del
transcurso del tiempo,
existen diferentes tipos de
calendarios en los cuales
permiten la organización
cronológica de actividades
durante un año.
Sirve para tener una
medición exacta de año
en mese y días.
Se utiliza para la
organización cronológica de
actividades, se trata de un
conjunto de reglas o normas
que tratan de hacer coincidir
el año civil con el año trópico
y calidad.
Cronómetro Es un instrumento para
medir un intervalo de
tiempo, el cual es definido
como el lapso de tiempo
entre dos eventos.
Sirve para medir
fracciones de tiempo,
normalmente cortos y
con exactitud.
Se utiliza para la medición de
series, principalmente
cuando se practica deporte,
pero también cocinando, en
laboratorios…
Reloj
Es un instrumento capaz de
medir el tiempo natural en
unidades convencionales
(horas, minutos o
segundos), nos permite
conocer la hora actual.
Sirve para conocer la hora
actual, aunque puede
tener otras funciones,
como medir la duración
de un suceso o activar
una señal en cierta hora
específica.
Se utilizan desde la
antigüedad y a medida que
ha ido evolucionando la
tecnología de su fabricación
han ido apareciendo nuevos
modelos con mayor
precisión, mejores
prestaciones y presentación
y menor coste de
fabricación.

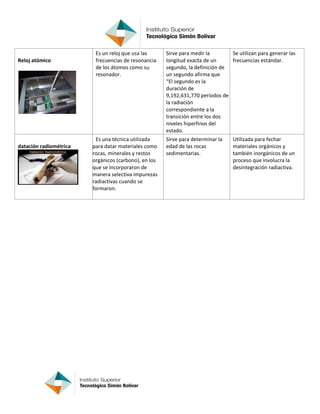

Reloj atómico
Es un reloj que usa las
frecuencias de resonancia
de los átomos como su
resonador.
Sirve para medir la
longitud exacta de un
segundo, la definición de
un segundo afirma que
“El segundo es la
duración de
9,192,631,770 períodos de
la radiación
correspondiente a la
transición entre los dos
niveles hiperfinos del
estado.
Se utilizan para generar las
frecuencias estándar.
datación radiométrica
Es una técnica utilizada
para datar materiales como
rocas, minerales y restos
orgánicos (carbono), en los
que se incorporaron de
manera selectiva impurezas
radiactivas cuando se
formaron.
Sirve para determinar la
edad de las rocas
sedimentarias.
Utilizada para fechar
materiales orgánicos y
también inorgánicos de un
proceso que involucra la
desintegración radiactiva.

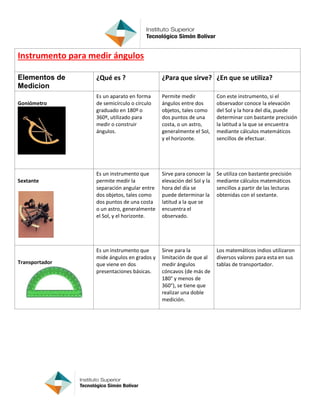

Instrumento para medir ángulos
Elementos de
Medicion
¿Qué es ? ¿Para que sirve? ¿En que se utiliza?
Goniómetro
Es un aparato en forma
de semicírculo o círculo
graduado en 180º o
360º, utilizado para
medir o construir
ángulos.
Permite medir
ángulos entre dos
objetos, tales como
dos puntos de una
costa, o un astro,
generalmente el Sol,
y el horizonte.
Con este instrumento, si el
observador conoce la elevación
del Sol y la hora del día, puede
determinar con bastante precisión
la latitud a la que se encuentra
mediante cálculos matemáticos
sencillos de efectuar.
Sextante
Es un instrumento que
permite medir la
separación angular entre
dos objetos, tales como
dos puntos de una costa
o un astro, generalmente
el Sol, y el horizonte.
Sirve para conocer la
elevación del Sol y la
hora del día se
puede determinar la
latitud a la que se
encuentra el
observado.
Se utiliza con bastante precisión
mediante cálculos matemáticos
sencillos a partir de las lecturas
obtenidas con el sextante.
Transportador
Es un instrumento que
mide ángulos en grados y
que viene en dos
presentaciones básicas.
Sirve para la
limitación de que al
medir ángulos
cóncavos (de más de
180° y menos de
360°), se tiene que
realizar una doble
medición.
Los matemáticos indios utilizaron
diversos valores para esta en sus
tablas de transportador.

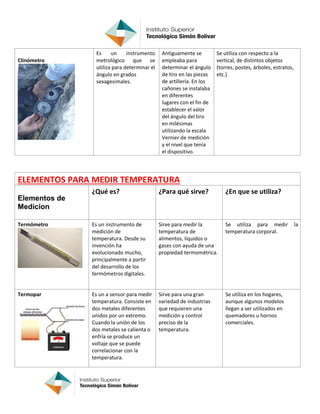

Clinómetro
Es un instrumento
metrológico que se
utiliza para determinar el
ángulo en grados
sexagesimales.
Antiguamente se
empleaba para
determinar el ángulo
de tiro en las piezas
de artillería. En los
cañones se instalaba
en diferentes
lugares con el fin de
establecer el valor
del ángulo del tiro
en milésimas
utilizando la escala
Vernier de medición
y el nivel que tenía
el dispositivo.
Se utiliza con respecto a la
vertical, de distintos objetos
(torres, postes, árboles, estratos,
etc.)
ELEMENTOS PARA MEDIR TEMPERATURA
Elementos de
Medicion
Termómetro Es un instrumento de
medición de
temperatura. Desde su
invención ha
evolucionado mucho,
principalmente a partir
del desarrollo de los
termómetros digitales.
Sirve para medir la
temperatura de
alimentos, líquidos o
gases con ayuda de una
propiedad termométrica.
Se utiliza para medir la
temperatura corporal.
Termopar Es un a sensor para medir
temperatura. Consiste en
dos metales diferentes
unidos por un extremo.
Cuando la unión de los
dos metales se calienta o
enfría se produce un
voltaje que se puede
correlacionar con la
temperatura.
Sirve para una gran
variedad de industrias
que requieren una
medición y control
preciso de la
temperatura.
Se utiliza en los hogares,
aunque algunos modelos
llegan a ser utilizados en
quemadores u hornos
comerciales.

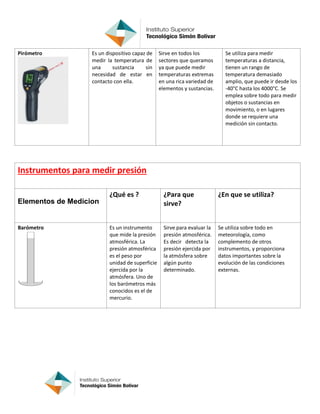

Pirómetro Es un dispositivo capaz de
medir la temperatura de
una sustancia sin
necesidad de estar en
contacto con ella.
Sirve en todos los
sectores que queramos
ya que puede medir
temperaturas extremas
en una rica variedad de
elementos y sustancias.
Se utiliza para medir
temperaturas a distancia,
tienen un rango de
temperatura demasiado
amplio, que puede ir desde los
-40°C hasta los 4000°C. Se
emplea sobre todo para medir
objetos o sustancias en
movimiento, o en lugares
donde se requiere una
medición sin contacto.
ELEMENTOS PARA MEDIR TEMPERATURA
Elementos de
Medicion
Termómetro Es un instrumento de
medición de
temperatura. Desde su
invención ha
evolucionado mucho,
principalmente a partir
del desarrollo de los
termómetros digitales.
Sirve para medir la
temperatura de
alimentos, líquidos o
gases con ayuda de una
propiedad termométrica.
Se utiliza para medir la
temperatura corporal.
Termopar Es un a sensor para medir
temperatura. Consiste en
dos metales diferentes
unidos por un extremo.
Cuando la unión de los
dos metales se calienta o
enfría se produce un
voltaje que se puede
correlacionar con la
temperatura.
Sirve para una gran
variedad de industrias
que requieren una
medición y control
preciso de la
temperatura.
Se utiliza en los hogares,
aunque algunos modelos
llegan a ser utilizados en
quemadores u hornos
comerciales.

Pirómetro Es un dispositivo capaz de
medir la temperatura de
una sustancia sin
necesidad de estar en
contacto con ella.
Sirve en todos los
sectores que queramos
ya que puede medir
temperaturas extremas
en una rica variedad de
elementos y sustancias.
temperaturas a distancia,
tienen un rango de
temperatura demasiado
amplio, que puede ir desde los
-40°C hasta los 4000°C. Se
emplea sobre todo para medir
objetos o sustancias en
movimiento, o en lugares
donde se requiere una
medición sin contacto.
Instrumentos para medir presión
Elementos de Medicion
¿Qué es ? ¿Para que
sirve?
¿En que se utiliza?
Barómetro Es un instrumento
que mide la presión
atmosférica. La
presión atmosférica
es el peso por
unidad de superficie
ejercida por la
atmósfera. Uno de
los barómetros más
conocidos es el de
mercurio.
Sirve para evaluar la
presión atmosférica.
Es decir detecta la
presión ejercida por
la atmósfera sobre
algún punto
determinado.
Se utiliza sobre todo en
meteorología, como
complemento de otros
instrumentos, y proporciona
datos importantes sobre la
evolución de las condiciones
externas.

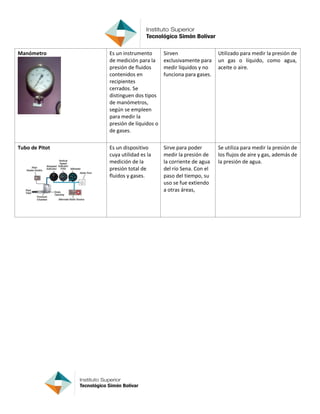

Manómetro Es un instrumento
de medición para la
presión de fluidos
contenidos en
recipientes
cerrados. Se
distinguen dos tipos
de manómetros,
según se empleen
para medir la
presión de líquidos o
de gases.
Sirven
exclusivamente para
medir líquidos y no
funciona para gases.
Utilizado para medir la presión de
un gas o líquido, como agua,
aceite o aire.
Tubo de Pitot Es un dispositivo
cuya utilidad es la
medición de la
presión total de
fluidos y gases.
Sirve para poder
medir la presión de
la corriente de agua
del río Sena. Con el
paso del tiempo, su
uso se fue extiendo
a otras áreas,
Se utiliza para medir la presión de
los flujos de aire y gas, además de
la presión de agua.

Instrumentos para medir velocidad
Elementos de
Medicion
Velocímetro Es un instrumento
que mide el valor de
la velocidad media
de un vehículo.
Debido a que el
intervalo en el que
mide esta velocidad
es generalmente
muy pequeño se
aproxima mucho a la
magnitud, es decir,
la rapidez
instantánea.
Sirve para medir las
revoluciones y el
kilometraje del
recorrido del
vehículo.
Se utiliza un velocímetro mecánico y
electrónico, y la velocidad se indica
en millas o kilómetros por hora
Anemómetro Es un instrumento
para medir la
velocidad o rapidez
de los gases ya sea
en un flujo
contenido, como el
flujo de aire en un
conducto, o en flujos
no confinados, como
un viento
atmosférico.
Sirve Para medir los
cambios repentinos
de la velocidad del
viento,
especialmente en las
turbulencias.
Es un aparato meteorológico
utilizado para medir la velocidad del
viento y así ayudar en la predicción
del tiempo.
Tacómetro es un dispositivo que
mide la velocidad de
giro de un eje,
normalmente la
velocidad de giro de
un motor.
sirve para realizar
una medida de la
velocidad a la que
gira el motor. Esta
medición se realiza
en revoluciones por
minuto, o RPM, y
existen tanto los
tacómetros digitales
como los analógicos.
utiliza para medir la velocidad de
rotación de un objeto, como el eje
del motor de un automóvil.

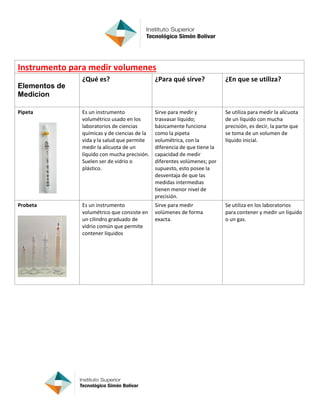

Instrumento para medir volumenes
Elementos de
Medicion
Pipeta Es un instrumento
volumétrico usado en los
laboratorios de ciencias
químicas y de ciencias de la
vida y la salud que permite
medir la alícuota de un
líquido con mucha precisión.
Suelen ser de vidrio o
plástico.
Sirve para medir y
trasvasar líquido;
básicamente funciona
como la pipeta
volumétrica, con la
diferencia de que tiene la
capacidad de medir
diferentes volúmenes; por
supuesto, esto posee la
desventaja de que las
medidas intermedias
tienen menor nivel de
precisión.
Se utiliza para medir la alícuota
de un líquido con mucha
precisión, es decir, la parte que
se toma de un volumen de
líquido inicial.
Probeta Es un instrumento
volumétrico que consiste en
un cilindro graduado de
vidrio común que permite
contener líquidos
Sirve para medir
volúmenes de forma
exacta.
Se utiliza en los laboratorios
para contener y medir un líquido
o un gas.

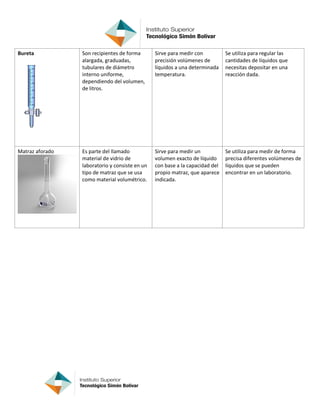

Bureta Son recipientes de forma
alargada, graduadas,
tubulares de diámetro
interno uniforme,
dependiendo del volumen,
de litros.
Sirve para medir con
precisión volúmenes de
líquidos a una determinada
temperatura.
Se utiliza para regular las
cantidades de líquidos que
necesitas depositar en una
reacción dada.
Matraz aforado Es parte del llamado
material de vidrio de
laboratorio y consiste en un
tipo de matraz que se usa
como material volumétrico.
Sirve para medir un
volumen exacto de líquido
con base a la capacidad del
propio matraz, que aparece
indicada.
Se utiliza para medir de forma
precisa diferentes volúmenes de
líquidos que se pueden
encontrar en un laboratorio.

Instrumento de medir peso
Elementos de
Medicion
Dinamómetro
Es un artefacto destinado a
la medición de la fuerza y el
peso de los objetos a partir
de la elasticidad de un
resorte o muelle elástico.
Sirve para medir la
fuerza y/o peso de un
objeto determinado.
Se Utiliza para medir
fuerzas o para calcular el
peso de los objetos.
Pluviómetro
Es un instrumento que se
emplea en las estaciones
meteorológicas para la
recogida y medición de la
precipitación.
Sirve para medir la
cantidad de
precipitaciones caídas
en un lugar durante un
tiempo determinado.
Se utiliza en las estaciones
meteorológicas para que
así ayude a medir y
recoger las precipitaciones
que caen en determinado
lugar.
Catarómetro
Es un instrumento utilizado
para la determinación de la
composición de una mezcla
de gases.
Sirve como un
detector de
conductividad térmica.
Se utiliza en medicina para
el análisis del
funcionamiento pulmonar
y en la cromatografía de
gases.

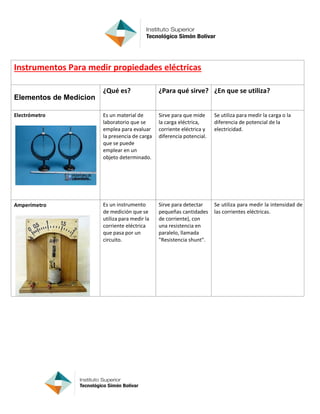

Instrumentos Para medir propiedades eléctricas
Electrómetro Es un material de
laboratorio que se
emplea para evaluar
la presencia de carga
que se puede
emplear en un
objeto determinado.
Sirve para que mide
la carga eléctrica,
corriente eléctrica y
diferencia potencial.
Se utiliza para medir la carga o la
diferencia de potencial de la
electricidad.
Amperímetro Es un instrumento
de medición que se
utiliza para medir la
corriente eléctrica
que pasa por un
circuito.
Sirve para detectar
pequeñas cantidades
de corriente), con
una resistencia en
paralelo, llamada
"Resistencia shunt".
Se utiliza para medir la intensidad de
las corrientes eléctricas.

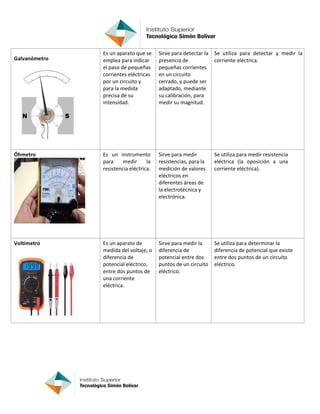

Galvanómetro
Es un aparato que se
emplea para indicar
el paso de pequeñas
corrientes eléctricas
por un circuito y
para la medida
precisa de su
intensidad.
Sirve para detectar la
presencia de
pequeñas corrientes
en un circuito
cerrado, y puede ser
adaptado, mediante
su calibración, para
medir su magnitud.
Se utiliza para detectar y medir la
corriente eléctrica.
Óhmetro Es un instrumento
para medir la
resistencia eléctrica.
Sirve para medir
resistencias, para la
medición de valores
eléctricos en
diferentes áreas de
la electrotécnica y
electrónica.
Se utiliza para medir resistencia
eléctrica (la oposición a una
corriente eléctrica).
Voltímetro Es un aparato de
medida del voltaje, o
diferencia de
potencial eléctrico,
entre dos puntos de
una corriente
eléctrica.
Sirve para medir la
diferencia de
potencial entre dos
puntos de un circuito
eléctrico.
Se utiliza para determinar la
diferencia de potencial que existe
entre dos puntos de un circuito
eléctrico.

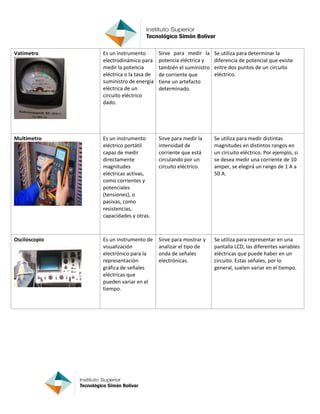

Vatímetro Es un instrumento
electrodinámico para
medir la potencia
eléctrica o la tasa de
suministro de energía
eléctrica de un
circuito eléctrico
dado.
Sirve para medir la
potencia eléctrica y
también el suministro
de corriente que
tiene un artefacto
determinado.
Se utiliza para determinar la
diferencia de potencial que existe
entre dos puntos de un circuito
eléctrico.
Multímetro Es un instrumento
eléctrico portátil
capaz de medir
directamente
magnitudes
eléctricas activas,
como corrientes y
potenciales
(tensiones), o
pasivas, como
resistencias,
capacidades y otras.
Sirve para medir la
intensidad de
corriente que está
circulando por un
circuito eléctrico.
Se utiliza para medir distintas
magnitudes en distintos rangos en
un circuito eléctrico. Por ejemplo, si
se desea medir una corriente de 10
amper, se elegirá un rango de 1 A a
50 A.
Osciloscopio Es un instrumento de
visualización
electrónico para la
representación
gráfica de señales
eléctricas que
pueden variar en el
tiempo.
Sirve para mostrar y
analizar el tipo de
onda de señales
electrónicas.
Se utiliza para representar en una
pantalla LCD, las diferentes variables
eléctricas que puede haber en un
circuito. Estas señales, por lo
general, suelen variar en el tiempo.

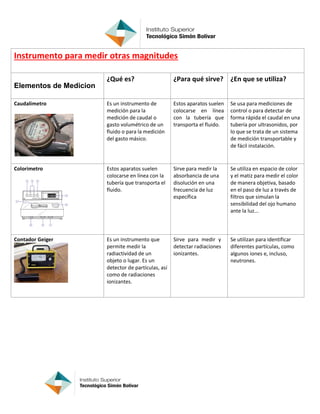

Instrumento para medir otras magnitudes
Caudalímetro Es un instrumento de
medición para la
medición de caudal o
gasto volumétrico de un
fluido o para la medición
del gasto másico.
Estos aparatos suelen
colocarse en línea
con la tubería que
transporta el fluido.
Se usa para mediciones de
control o para detectar de
forma rápida el caudal en una
tubería por ultrasonidos, por
lo que se trata de un sistema
de medición transportable y
de fácil instalación.
Colorimetro Estos aparatos suelen
colocarse en línea con la
tubería que transporta el
fluido.
Sirve para medir la
absorbancia de una
disolución en una
frecuencia de luz
específica
Se utiliza en espacio de color
y el matiz para medir el color
de manera objetiva, basado
en el paso de luz a través de
filtros que simulan la
sensibilidad del ojo humano
ante la luz...
Contador Geiger Es un instrumento que
permite medir la
radiactividad de un
objeto o lugar. Es un
detector de partículas, así
como de radiaciones
ionizantes.
Sirve para medir y
detectar radiaciones
ionizantes.
Se utilizan para identificar
diferentes partículas, como
algunos iones e, incluso,
neutrones.

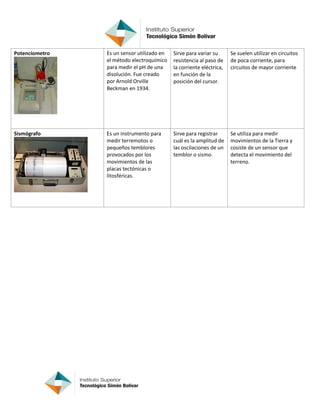

Potenciometro Es un sensor utilizado en
el método electroquímico
para medir el pH de una
disolución. Fue creado
por Arnold Orville
Beckman en 1934.
Sirve para variar su
resistencia al paso de
la corriente eléctrica,
en función de la
posición del cursor.
Se suelen utilizar en circuitos
de poca corriente, para
circuitos de mayor corriente
Sismógrafo Es un instrumento para
medir terremotos o
pequeños temblores
provocados por los
movimientos de las
placas tectónicas o
litosféricas.
Sirve para registrar
cuál es la amplitud de
las oscilaciones de un
temblor o sismo.
movimientos de la Tierra y
cosiste de un sensor que
detecta el movimiento del
terreno.

TECNOLOGÍA SUPERIOR EN MECÁNICA AUTOMOTRÍZ, ELEMENTOS DE MEDICION.pdf

Más contenido relacionado

La actualidad más candente

Similar a TECNOLOGÍA SUPERIOR EN MECÁNICA AUTOMOTRÍZ, ELEMENTOS DE MEDICION.pdf

Último

TECNOLOGÍA SUPERIOR EN MECÁNICA AUTOMOTRÍZ, ELEMENTOS DE MEDICION.pdf
