Este documento resume la transición de la televisión analógica a la digital. Describe las características clave de la televisión digital como la eliminación de ruido y fantasmas, mejor definición, mejor sonido, y nuevos servicios convergentes. También resume los principales sistemas de transmisión digital como ATSC, DVB-T, e ISDB-T y las propuestas de los radiodifusores para la implementación de la televisión digital.

1. UNIVERSIDAD TECNICA DE MACHALAUNIVERSIDAD TECNICA DE MACHALA
FACULTAD DE CIENCIAS QUIMICAS Y DE LAFACULTAD DE CIENCIAS QUIMICAS Y DE LA
SALUDSALUD
ESCUELA DE ENFERMERIAESCUELA DE ENFERMERIA
NOMBRE: CINTHIA ORDOÑEZNOMBRE: CINTHIA ORDOÑEZ
CURSO: TERCERO C.CURSO: TERCERO C.
ASIGNATURA:INFORMATICAASIGNATURA:INFORMATICA
DOCENTE: ING. RAMIRO QUEZADA.DOCENTE: ING. RAMIRO QUEZADA.
AÑO LECTIVOAÑO LECTIVO
2014 -20152014 -2015

2. 

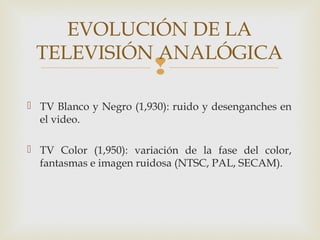

 TV Blanco y Negro (1,930): ruido y desenganches en
el video.
 TV Color (1,950): variación de la fase del color,
fantasmas e imagen ruidosa (NTSC, PAL, SECAM).
EVOLUCIÓN DE LA
TELEVISIÓN ANALÓGICA

3. 

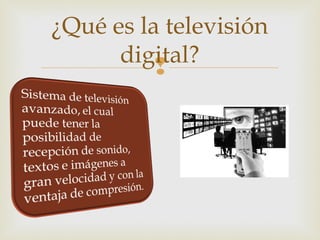

¿Qué es la televisión
digital?

4. 

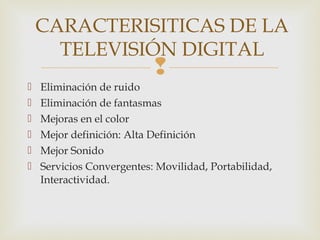

 Eliminación de ruido
 Eliminación de fantasmas
 Mejoras en el color
 Mejor definición: Alta Definición
 Mejor Sonido
 Servicios Convergentes: Movilidad, Portabilidad,
Interactividad.
CARACTERISITICAS DE LA
TELEVISIÓN DIGITAL

5. 

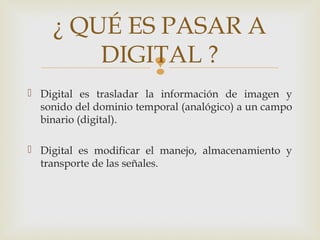

 Digital es trasladar la información de imagen y
sonido del dominio temporal (analógico) a un campo
binario (digital).
 Digital es modificar el manejo, almacenamiento y
transporte de las señales.
¿ QUÉ ES PASAR A
DIGITAL ?

6. 

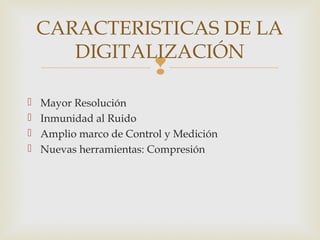

 Mayor Resolución
 Inmunidad al Ruido
 Amplio marco de Control y Medición
 Nuevas herramientas: Compresión
CARACTERISTICAS DE LA
DIGITALIZACIÓN

7. 
 El Video se puede comprimir digitalmente.
 La compresión permite mayor cantidad de señales en un
mismo canal.
 El MPEG-2 es la base de los estándares de compresión.
 Se viene introduciendo el MPEG-4 que podría duplicar la
eficiencia del MPEG-2.
 Una señal Estándar (270 Mbps) sin compresión necesitaría 80
MHz para ser transmitida: equivalente a más de 13 Canales de
6 MHz.
 Una señal de Alta Definición (1,500 Mbps) sin compresión
necesitaría 420 MHz para ser transmitida: equivalente a 70
Canales de 6 MHz.
COMPRESIÓN DE
SEÑALES

8. 

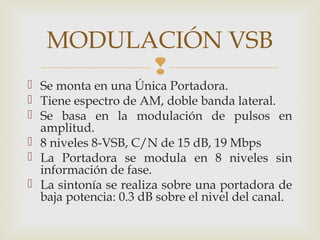

 Se monta en una Única Portadora.
 Tiene espectro de AM, doble banda lateral.
 Se basa en la modulación de pulsos en
amplitud.
 8 niveles 8-VSB, C/N de 15 dB, 19 Mbps
 La Portadora se modula en 8 niveles sin
información de fase.
 La sintonía se realiza sobre una portadora de
baja potencia: 0.3 dB sobre el nivel del canal.
MODULACIÓN VSB

9. 

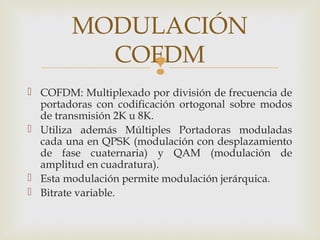

 COFDM: Multiplexado por división de frecuencia de
portadoras con codificación ortogonal sobre modos
de transmisión 2K u 8K.
 Utiliza además Múltiples Portadoras moduladas
cada una en QPSK (modulación con desplazamiento
de fase cuaternaria) y QAM (modulación de
amplitud en cuadratura).
 Esta modulación permite modulación jerárquica.
 Bitrate variable.
MODULACIÓN
COFDM

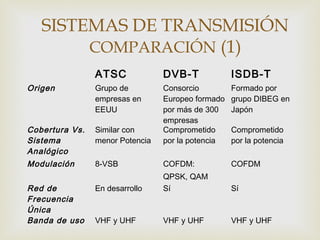

10. SISTEMAS DE TRANSMISIÓN
COMPARACIÓN (1)
ATSC DVB-T ISDB-T
Origen Grupo de
empresas en
EEUU
Consorcio
Europeo formado
por más de 300
empresas
Formado por
grupo DIBEG en
Japón
Cobertura Vs.
Sistema
Analógico
Similar con
menor Potencia
Comprometido
por la potencia
Comprometido
por la potencia
Modulación 8-VSB COFDM:
QPSK, QAM
COFDM
Red de
Frecuencia
Única
En desarrollo Sí Sí
Banda de uso VHF y UHF VHF y UHF VHF y UHF

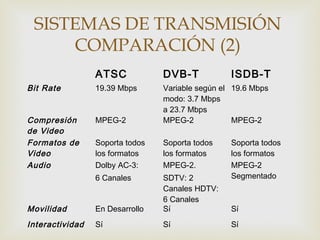

11. SISTEMAS DE TRANSMISIÓN
COMPARACIÓN (2)
ATSC DVB-T ISDB-T
Bit Rate 19.39 Mbps Variable según el
modo: 3.7 Mbps
a 23.7 Mbps
19.6 Mbps
Compresión
de Video
MPEG-2 MPEG-2 MPEG-2
Formatos de
Video
Soporta todos
los formatos
Soporta todos
los formatos
Soporta todos
los formatos
Audio Dolby AC-3:
6 Canales
MPEG-2.
SDTV: 2
Canales HDTV:
6 Canales
MPEG-2
Segmentado
Movilidad En Desarrollo Sí Sí
Interactividad Sí Sí Sí

12. 

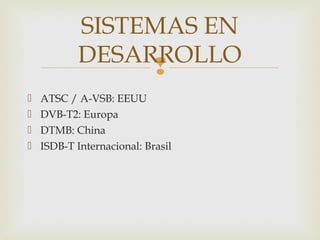

 ATSC / A-VSB: EEUU
 DVB-T2: Europa
 DTMB: China
 ISDB-T Internacional: Brasil
SISTEMAS EN
DESARROLLO

13. 

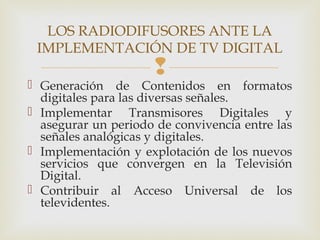

 Generación de Contenidos en formatos
digitales para las diversas señales.
 Implementar Transmisores Digitales y
asegurar un periodo de convivencia entre las
señales analógicas y digitales.
 Implementación y explotación de los nuevos
servicios que convergen en la Televisión
Digital.
 Contribuir al Acceso Universal de los
televidentes.
LOS RADIODIFUSORES ANTE LA
IMPLEMENTACIÓN DE TV DIGITAL

14. 

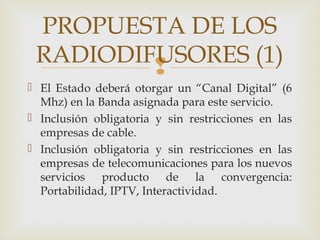

 El Estado deberá otorgar un “Canal Digital” (6
Mhz) en la Banda asignada para este servicio.
 Inclusión obligatoria y sin restricciones en las
empresas de cable.
 Inclusión obligatoria y sin restricciones en las
empresas de telecomunicaciones para los nuevos
servicios producto de la convergencia:
Portabilidad, IPTV, Interactividad.
PROPUESTA DE LOS
RADIODIFUSORES (1)

15. 

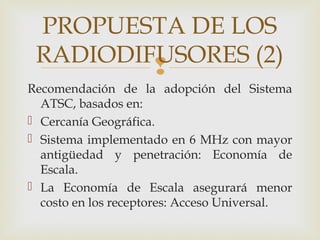

Recomendación de la adopción del Sistema
ATSC, basados en:
 Cercanía Geográfica.
 Sistema implementado en 6 MHz con mayor
antigüedad y penetración: Economía de
Escala.
 La Economía de Escala asegurará menor
costo en los receptores: Acceso Universal.
PROPUESTA DE LOS
RADIODIFUSORES (2)

16. 
 gracias
