El documento describe la transición de la televisión analógica a la televisión digital terrestre en el Perú. Se adoptó el estándar ISDB-T por sus características técnicas, eficiencia espectral y capacidad de convergencia. El plan maestro establece la implementación progresiva de la TDT en cuatro territorios hasta 2024, asignando canales digitales y desarrollando planes de canalización por localidad.

1. TELEVISIÓN DIGITAL EN EL PERÚ

2. Estandar ISDB-T
• El estándar ISDB-T
• Es un conjunto de tecnologías modernas
designada como ISDB-T, por las siglas en inglés
de Integrated Services Digital Broadcasting
Terrestrial o Servicios Integrados de Televisión
Digital Terrestre.

3. Selección del estándar
• El Gobierno Peruano, tomó la decisión de adoptar
el estándar japonés-brasilero, Integrated Services
Digital Broadcasting Terrestrial (ISDB-T).
• I) Las características técnicas de los estándares.
• II) La eficiencia en el uso del espectro
radioeléctrico.
• III) La convergencia de servicios

4. Razones de la selección
El estándar de televisión digital terrestre ISDBT, con las mejoras tecnológicas que
hubiere al momento de su implementación, fue adoptado por el Perú por las
siguientes razones:
Por la posibilidad de que su aplicación pueda masificarse aceleradamente y, por lo
tanto, los equipos que la produzcan tengan menores costos.
Por la alta calidad de sus modalidades de alta definición (HD) por las siglas del
inglés de Hihg Definition y definición estándar (SD) Standar Definition, así como
por su eficiencia en el uso del espectro (portabilidad) y su gran capacidad para la
convergencia de servicios (movilidad).
Por sus menores costos de adopción con mayores beneficios netos para la
sociedad, resultado de la suma de beneficios de los consumidores y
radiodifusores.
Por permitir la coexistencia de las señales HD y SD, posibilitando que los
radiodifusores puedan transmitir simultáneamente a través un canal de HD y/o
varios canales de SD.

5. Capítulo I
Televisión Digital Terrestre (TDT)
• La TDT
• Ventajas de la TDT
• Cambios necesarios para tener TDT
2

6. 3

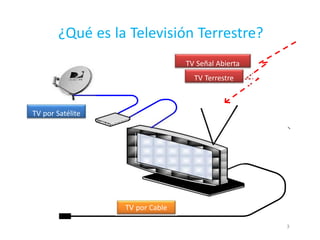

¿Qué es la Televisión Terrestre?
TV Señal Abierta
TV Terrestre
TV por Satélite
TV por Cable

7. Tipos de señal de televisión terrestre
• Señal analógica
• Señal digital
4

8. Ventajas de la TDT (1/3)
 Mejor calidad de imagen y sonido
Imagen de Alta Definición (HDTV)
Resolución 1920 x 1080
 Mayor cantidad de programas de televisión en la misma
porción de espectro (6 MHz)
Multiprogramas:
Hasta 2 canales en HDTV
o
hasta 8 canales en SDTV
5

9. Ventajas de la TDT (2/3)
 Valores añadidos (información adicional, servicios interactivos,
guías de programación, etc.)
Datos
Información adicional
 Recepción móvil y portátil
Recepción
Móvil
Servicios interactivos
Recepción
Portátil
6

10. Ventajas de la TDT (3/3)
 Uso eficiente del espectro radioeléctrico: Más canales
TV Analógica (banda UHF y VHF)
TV Digital (Banda UHF)
7

11. Estación
TV Analógica
CH 17
Estación
TV Analógica
CH 15
Estación
TV Digital
CH 16
CH 15 CH 16 CH 17

12. Cambios necesarios para tener TDT (1/2)
• Los usuarios
deberán adecuar o
adquirir equipos
receptores
compatibles con la
TDT según el
estándar elegido.
8

13. Cambios necesarios para tener TDT (2/2)
Ello implicará por parte de los operadores la sustitución y/o adaptación de los
equipos transmisores, de distribución y de producción audiovisual.
Transmisión
Digital
Producción
Digital
Distribución
Digital
9

14. Implementación de la TDT en el Perú
• Plan Maestro para la implementaciónde la TDT en
el Perú
• Plan de Canalización de TV
• Asignación de Canales Digitales de TV
10

15. Plan Maestro para la Implementación
de la TDT en el Perú (1/6)
11
Aprobado por Decreto Supremo Nº 017-2010-MTC
OBJETIVO
Establecer las medidas y acciones necesarias para la transición analógica a digital.
CONDICIÓN APLICABLE
Transmisión como mínimo de una señal abierta, libre y gratuita.
MODALIDADESDE TRANSICIÓN ANÁLOGO-DIGITAL
a) Transmisión simultánea de la programación en señal analógica y en señal digital,
utilizando dos (2) canales de radiofrecuencia.
b) A un canal de gestión compartida a cargo de 3 titulares del servicio de radiodifusión
por televisión, que no cumplan el criterio para la migración a un canal de gestión
exclusiva.
c) Transición directa a la prestación de los servicios de radiodifusión utilizando la
tecnología digital, en un (1) canal de radiofrecuencia de la banda de UHF.

16. Plan Maestro para la Implementación
de la TDT en el Perú (2/6)
CH 7
TV Analógica
TV Digital
a) Transmisión simultánea
Para facilitar el desarrollo de los servicios y aprovechar la infraestructura instalada,
el requisito es que el operador cuente con autorización en Lima y callao y en el 50%
de las localidades de los Territorios 02 y 03.
El Ministerio dispondrá la asignación de un canal en la banda de UHF al titular de
una autorización para la prestación del servicio de radiodifusión por televisión con
tecnología digital en la localidad.
CH 16

17. Plan Maestro para la Implementación
de la TDT en el Perú (3/6)
b) Transmisiónsimultánea en “Gestión Compartida”
Se da con el objetivo de
realizar un uso eficiente del
espectro radioeléctrico y la
posibilidad de transmitir
varias señales en un solo
canal.
Tv Analógica
Tv Digital
Bye Bye
8 SD
2 HD
1 HD
4 SD

18. Plan Maestro para la Implementación
de la TDT en el Perú (4/6)
CH 45 UHF, Lima
TV Analógica
CH 45 UHF, Lima
TV Digital
c) TransiciónDirecta
Se aplica solamente a operadores que tienen asignado un canal en la banda de UHF
(atribuido para TDT) y que actualmente operan en analógico.
Pueden efectuar la migración en el mismo canal.
2014
2010

19. Plan Maestro para la Implementación de
La implementación de la TDT en el país, se
realizará de manera progresiva en cuatro (04)
territorios:
Territori
os
la TDT en el Perú (5/6)
Implementación por territorios
Localidades
01 LimayCallao
02 Arequipa,Cusco,Trujillo,Chiclayo,
PiurayHuancayo.
03 Ayacucho,Chimbote,Ica,Iquitos,
Juliaca,Pucallpa,PunoyTacna.
04 Demáslocalidades
CUSCO
HUANCAYO
LIMA y CALLAO
ICA JULIACA
PUNO
AYACUCHO
AREQUIPA
TACNA
Se debe tener en cuenta que los tres primeros territorios
representan a áreas urbanas que suman alrededor del 53 % de la
población del Perú, lo cual garantiza digitalizar el servicio de
televisión a la mayor población del país.
IQUITOS
PIURA
CHICLAYO
TRUJILLO
CHIMBOTE
PUCALLPA
15

20. Plan Maestro para la Implementación de
la TDT en el Perú (6/6)
Cronograma de transición y apagón analógico
Territorio Localidades
Plazomáximopara
aprobarPlanesde
Canalización
Plazomáximopara
iniciar
transmisiones
digitales
Plazomáximopara
elfindelas
transmisiones
analógicas
01 LimayCallao IITrimestre2010 IITrimestre2014 IVTrimestre2020
02
Arequipa,Cusco,Trujillo,
Chiclayo,PiurayHuancayo
ITrimestre2011 IIITrimestre2016 IVTrimestre2022
03
Ayacucho,Chimbote,Ica,
Iquitos,Juliaca,Pucallpa,
PunoyTacna
IVTrimestre2011 IVTrimestre2018 IVTrimestre2024
04 Demáslocalidades ITrimestre2013 ITrimestre2024 Indefinido
El espectro radioeléctrico liberado en la banda de VHF después del apagón analógico revertirá al Estado para
la atribución de servicios móviles de cuarta generación
Se promueve el ingreso de 3 nuevos operadores a través del mecanismo de concurso público.
16

21. 17
Plan de Canalización de TV (1/4)
• Permite la identificación de los canales disponibles en la Banda UHF
(14 – 59) para la TDT.
• Se realiza por localidad.
• En cada localidad se determinan las características técnicas de las
estaciones (frecuencia, potencia, ubicación, etc.), lo que es
contemplado en el PLAN DE CANALIZACIÓN de la localidad.
Consideraciones
 Cobertura: Llegar a mayor cantidad de personas en el menor tiempo.
 Uso eficiente de recursos: Aprovechar la infraestructura instalada.
 Necesidad de ordenamiento de las estaciones en cuanto a su
ubicación.

22. TV ANALOGICA
Para que no existan interferencias,
los canales se planifican manteniendo
un canal de separación (canal de
guarda).
18
Plan de Canalización (2/4)
Criterios Técnicos
TV DIGITAL
Se pueden usar todos los canales, cumpliendo
condiciones técnicas, como:
- Ubicación de la planta transmisora.
- Potencia de transmisión, relación de
protección y uso de filtro demáscara.
Periodo de Transición
Después del Apagón Analógico

23. Plan de Canalización (3/4)
Planta de transmisión ubicadas en diferentes zonas
No es posible la operación en canales adyacentes de las estaciones de TVAnalógicas y Digitales
Estación
TV Analógica
CH 17
Estación
TV Analógica
CH 15
Estación
TV Digital
CH 16
CH 15 CH 16 CH 17

24. Plan de Canalización (4/4)
Planta de transmisión ubicadas en una misma zona
Permite la operación en canales adyacentes de las estaciones de TVAnalógicas y Digitales
Estación
TV Analógica
Estación CH 17
TV Digital
CH 16
Estación
TV Analógica
CH 15
CH 15 CH 16 CH 17

25. Plan de Canalización
Localidad de Lima TV UHF
Mediante Resolución Viceministerial Nº 482-2010-MTC/03 se
modificó el plan de canalización y asignación de
frecuencias del servicio de radiodifusión por televisión en
UHF de la localidad de Lima.
El plan de canalización y asignación de frecuencias de la
localidad de Lima identificó:
Total: 21 canales para TDT
16, 18, 20, 22, 24, 26, 28, 29, 30, 31, 32, 34, 36, 38, 40, 42, 44,
46, 47, 48 y 50
Total: 17 canales analógicos
15, 17, 19, 23, 25, 27, 33, 39, 41, 43, 45, 49, 51, 53, 55, 57 y 59
Condiciones Técnicas
Para la transmisión en canales adyacentes se debe:
Ubicar las plantas de transmisión, ya sean analógicas o digitales, en una única zona (Cerro Marcavilca).
Las estaciones digitales utilizar Mascara Crítica de acuerdo a la Norma ABTNNBR 15601

26. Cobertura de una Estación TDT desde el
Cerro Marcavilca (Morro Solar)
• La señal digital tiene mayor cobertura con
menor potencia, pero al igual que la señal
analógica se necesita tener línea de vista con
la estación transmisora. Si existe algún
obstáculo entre el receptor y el transmisor es
difícil recibir la señal.
• La ventaja de la TDT es que de cumplir ciertas
condiciones técnicas se puede utilizar
retransmisoras en el mismo canal para cubrir
las localidades de Lima y las vecinas, a
diferencia de la tecnología analógica que
necesita canales diferentes.

28. Situación de la TDT en Lima
•En la ciudad de Lima se han asignado 11 canales digitales de gestión exclusiva, IRTP (CH 16), ATV
(CH 18), Frecuencia Latina (CH20), Red Global (CH22), América (CH24), Panamericana (CH26),
Alliance (CH28), TNP (32), Enlace (CH 34), Bethel (CH36) y RBC (CH 38). Actualmente, se
encuentran al aire 5 estaciones:
TV Perú
Instituto Nacional de Radio y
Televisión – IRTP
Canal 16 UHF
Inicio: 30.03.2010
ATV
Andina de Radiodifusión S.A.C.
Canal 18 UHF
Inicio: 31.03.2010
América Televisión
Cía. Peruana de Radiodifusión S.A.
Canal 24 UHF
Inicio: 23.04.2010
Global TV
Empresa Radiodifusora 1160 S.A.
Canal 22 UHF
Inicio: 01.09.2010
Frecuencia Latina
Cía. Latinoamericana de Radiodifusión
S.A.
Canal 20 UHF
Inicio: 14.09.2010
Liga Mundial Futbol 2010 de Campeones Mundial Vóley 2010
Reportaje al Perú
Noticias
P
R
O
G
R
A
M
A
C
I
O
N
HD
Copa UEFA
Mini serie Eva Ayllon
Vidas Extremas
Tele novela Ana Cristina
Una película semanal
Alrededor de 60 programas
producidos
