1. TELEVISIÓN DIGITAL
Asociación de Radio y Televisión del
Perú
Junio 2007

2. EVOLUCIÓN DE LA
TELEVISIÓN ANALÓGICA
 TV Blanco y Negro (1,930): ruido y
desenganches en el video
 TV Color (1,950): variación de la fase
del color, fantasmas e imagen ruidosa
(NTSC, PAL, SECAM).

3. TELEVISIÓN DIGITAL
 Eliminación de ruido
 Eliminación de fantasmas
 Mejoras en el color
 Mejor definición: Alta Definición
 Mejor Sonido
 Servicios Convergentes: Movilidad,
Portabilidad, Interactividad, ….

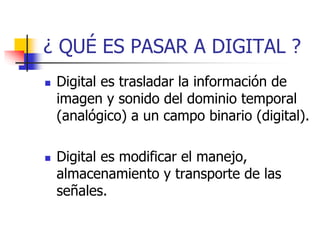

4. ¿ QUÉ ES PASAR A DIGITAL ?
 Digital es trasladar la información de
imagen y sonido del dominio temporal
(analógico) a un campo binario (digital).
 Digital es modificar el manejo,
almacenamiento y transporte de las
señales.

5. CARACTERISTICAS DE LA
DIGITALIZACIÓN
 Mayor Resolución
 Inmunidad al Ruido
 Amplio marco de Control y Medición
 Nuevas herramientas: Compresión

6. COMPRESIÓN DE SEÑALES
 El Video se puede comprimir digitalmente.
 La compresión permite mayor cantidad de señales en un mismo
canal.
 El MPEG-2 es la base de los estándares de compresión.
 Se viene introduciendo el MPEG-4 que podría duplicar la
eficiencia del MPEG-2.
 Una señal Estándar (270 Mbps) sin compresión necesitaría 80
MHz para ser transmitida: equivalente a más de 13 Canales de 6
MHz.
 Una señal de Alta Definición (1,500 Mbps) sin compresión
necesitaría 420 MHz para ser transmitida: equivalente a 70
Canales de 6 MHz.

7. MODULACIÓN VSB
 Se monta en una Única Portadora.
 Tiene espectro de AM, doble banda lateral.
 Se basa en la modulación de pulsos en
amplitud.
 8 niveles 8-VSB, C/N de 15 dB, 19 Mbps
 La Portadora se modula en 8 niveles sin
información de fase.
 La sintonía se realiza sobre una portadora de
baja potencia: 0.3 dB sobre el nivel del canal.

8. MODULACIÓN COFDM
 COFDM: Multiplexado por división de frecuencia de
portadoras con codificación ortogonal sobre modos
de transmisión 2K u 8K.
 Utiliza además Múltiples Portadoras moduladas cada
una en QPSK (modulación con desplazamiento de
fase cuaternaria) y QAM (modulación de amplitud en
cuadratura).
 Esta modulación permite modulación jerárquica.
 Bitrate variable.

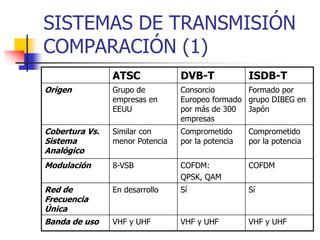

9. SISTEMAS DE TRANSMISIÓN
COMPARACIÓN (1)
ATSC DVB-T ISDB-T
Origen Grupo de
empresas en
EEUU
Consorcio
Europeo formado
por más de 300
empresas
Formado por
grupo DIBEG en
Japón
Cobertura Vs.
Sistema
Analógico
Similar con
menor Potencia
Comprometido
por la potencia
Comprometido
por la potencia
Modulación 8-VSB COFDM:
QPSK, QAM
COFDM
Red de
Frecuencia
Única
En desarrollo Sí Sí
Banda de uso VHF y UHF VHF y UHF VHF y UHF

10. SISTEMAS DE TRANSMISIÓN
COMPARACIÓN (2)
ATSC DVB-T ISDB-T
Bit Rate 19.39 Mbps Variable según el
modo: 3.7 Mbps
a 23.7 Mbps
19.6 Mbps
Compresión de
Video
MPEG-2 MPEG-2 MPEG-2
Formatos de
Video
Soporta todos
los formatos
Soporta todos los
formatos
Soporta todos los
formatos
Audio Dolby AC-3:
6 Canales
MPEG-2.
SDTV: 2 Canales
HDTV: 6 Canales
MPEG-2
Segmentado
Movilidad En Desarrollo Sí Sí
Interactividad Sí Sí Sí

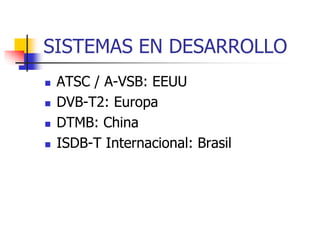

11. SISTEMAS EN DESARROLLO
 ATSC / A-VSB: EEUU
 DVB-T2: Europa
 DTMB: China
 ISDB-T Internacional: Brasil

12. LOS RADIODIFUSORES ANTE LA
IMPLEMENTACIÓN DE TV DIGITAL
 Generación de Contenidos en formatos
digitales para las diversas señales.
 Implementar Transmisores Digitales y
asegurar un periodo de convivencia entre las
señales analógicas y digitales.
 Implementación y explotación de los nuevos
servicios que convergen en la Televisión
Digital.
 Contribuir al Acceso Universal de los
televidentes.

13. PROPUESTA DE LOS
RADIODIFUSORES (1)
 El Estado deberá otorgar un “Canal Digital” (6
Mhz) en la Banda asignada para este servicio.
 Inclusión obligatoria y sin restricciones en las
empresas de cable.
 Inclusión obligatoria y sin restricciones en las
empresas de telecomunicaciones para los
nuevos servicios producto de la convergencia:
Portabilidad, IPTV, Interactividad.

14. PROPUESTA DE LOS
RADIODIFUSORES (2)
Recomendación de la adopción del Sistema
ATSC, basados en:
 Cercanía Geográfica.
 Sistema implementado en 6 MHz con mayor
antigüedad y penetración: Economía de
Escala.
 La Economía de Escala asegurará menor
costo en los receptores: Acceso Universal.
