DEPARTAMENTO DE ELÉCTRICA Y
ELECTRÓNICA
CARRERA DE INGENIERÍA
MECATRÓNICA
LABORATORIO DE REDES INDUSTRIALES
GUIA DE PRÁCTICA
DOCENTE: Ing. Edgar Tipán C.
SANGOLQUI ECUADOR
2016

DEPARTAMENTO DE ELÉCTRICA Y ELECTRÓNICA
2
Guías de prácticas de Laboratorio de Redes Industriales
INTRODUCCIÓN
Propósito de las prácticas
Fortalecer los conocimientos profesionales de los futuros ingenieros en las tecnologías de
automatización y comunicación industrial
Desarrollo de las prácticas.
Las prácticas las pueden desarrollar los estudiantes después de haber revisado la guía y realizado el
trabajo preparatorio.
El trabajo preparatorio es grupal, el mismo que será entregado antes de realizar la práctica por
medio digital e impreso.
Si el trabajo preparatorio no es entregado, el alumno no podrá realizar el laboratorio.
Se debe realizar un coloquio del trabajo preparatorio por parte de los alumnos (individual) y el
docente realizará los comentarios aclaratorios del caso previas preguntas.
Los integrantes del grupo tienen que saber exactamente cuáles son los objetivos a alcanzarse antes
de la ejecución de la práctica.
Se realizará en grupos, integrados de un número de estudiantes no mayor a cuatro estudiantes.
Los grupos serán establecidos por el docente, para cada parcial.
En el caso de no asistir al laboratorio, su calificación será automáticamente de cero (0), tanto en el
preparatorio, presentación e informe.
Ejecución de la práctica.
Las prácticas se llevarán a cabo por todos los integrantes del grupo sin excepción, anticipándose
en disponer de todos los elementos/requerimientos necesarios para ejecutar la práctica.
El no contar con los elementos/requerimientos necesarios no establecidos, no es un justificativo
para no realización del laboratorio.
El estudiante no dispondrá de tiempo adicional para el desarrollo y presentación del laboratorio.
Presentación.
Los informes de cada práctica tendrán un plazo de entrega de 8 días, después de la realización del
laboratorio, por medio digital e impreso y deben ser desarrollados de forma grupal y los temas
tratados tanto en el informe como en el preparatorio constituyen información que puede ser
evaluada en las evaluaciones escritas.
Calificación.
Seadjunta la rúbrica generalde los laboratorios, correspondienteal primer, segundo y tercerparcial.

3
CARRERA DE INGENIERÍA MECATRÓNICA
ASIGNATURA: Redes Industriales
RÚBRICA PARA LA EVALUACIÓN DE LABORATORIO 1.1
Integrantes:
Periodo académico:
NRC:
Fecha de realización: dd/mm/aaaa
Tema de la práctica:
Aspecto a
Evaluar
Competente
1.0-0.8
Básico
0.7-0.4
No competente
0.3-0.0
Puntuación
Cuestionario
Previo (0.75ptos)
Identifica todos los
elementos y
características de
los equipos y
programas a
utilizarse.
Identifica todos los
elementos,pero
presenta errores en las
características de los
equipos y programas a
utilizarse
No identifica todos los
elementos,pero
presenta errores en las
características de los
equipos y programas a
utilizarse
Conclusiones y
Recomendaciones
(0.25ptos)
Ilustran
adecuadamente el
conocimiento
adquirido y el
trabajo realizado
Ilustran de forma
parcial el conocimiento
adquirido y no plasma
adecuadamente el
trabajo realizado
No ilustra el
conocimiento adquirido
ni el trabajo realizado
Trabajo en equipo
(0.50ptos)
Es muy notorio el
trabajo en equipo
realizado por todos
los integrantes.
Algunos de los
integrantes del grupo
no se les mira
conectividad con los
demás del grupo
Los integrantes grupo
han trabajado por
separado cada tema o
subtema.
Funcionamiento
(1.50ptos)
El funcionamiento
cumple
completamente con
lo planteado para
el laboratorio
El funcionamiento
cumple en su conjunto
con al menos el 75%
de lo planteado para el
laboratorio
El funcionamiento
cumple en su conjunto
con al menos el 50%
de lo planteado
Análisis de
resultados
(0.25ptos)
El análisis de
resultados es
coherente y
corresponde a lo
visto en el
laboratorio
El análisis de
resultados es parcial y
no considera todo lo
visto en el laboratorio
El análisis de
resultados es
incoherente y no
corresponde a lo visto
en el laboratorio
Preguntas
(0.25ptos)
Las respuestas
guardan relación
con la pregunta y
lo visto en el
laboratorio.
Las respuestas
guardan relación con
la pregunta,pero no
con lo visto en el
laboratorio.
Las respuestas no
guardan relación con
la pregunta,ni con lo
visto en el laboratorio.
Anexos
(0.50ptos)
La documentación
presentada es la
adecuada y no
presenta errores
significativos
La documentación
presentada es la
adecuada,pero
presenta varios errores
significativos
La documentación
presentada esta
incompleta y presenta
varios errores
significativos
Ortografía
(-0.25ptos)
No presenta faltas
de ortografía
Presenta menos de 10
faltas de ortografía
Presenta más de 10
faltas de ortografía
TOTAL:
_____________ ______________ _____________ ____________
Docente Integrante del Grupo Integrante del Grupo Integrante del Grupo
Ing. Edgar Tipán Sr(ita).________________ Sr(ita).______________ Sr(ita).____________

4
Recomendaciones.
Asistir puntualmente y con los materiales necesarios para la realización del laboratorio.
El cuidado y manipulación con equipos, aparatos.
Para la utilización de los equipos y/o materiales de laboratorio primero deberán recibir. la
explicación del funcionamiento y cuidado por parte del docente.
El comportamiento disciplinario.
No utilizar equipos o materiales que no correspondan a la práctica.
Revisar los equipos y accesorios entregados por parte del docente.
No consumir alimentos en el laboratorio.
Ordenar los equipos y mesas del laboratorio antes de abandonar el mismo, ya que el dejarlos en
desorden constituye un criterio de reducción de puntaje en la evaluación.
Presentación del preparatorio.
Los preparatorios constarán de las siguientes partes, con sus respectivas variaciones según se
requiera en cada laboratorio:
 Hoja de Presentación
 Resumen del laboratorio (120 palabras Objetivo-Procedimiento-Resultados)
1. Tema
2. Objetivo(s) (Los objetivos a ser logrados por la práctica)
3. Preguntas
4. Conclusiones y recomendaciones
5. Bibliografía.
6. Anexos de ser el caso (Planteamiento de posible solución, simulación, arquitectura, navegación
y diseño del HMI, grafcet y programa PLC)
El preparatorio es una evidencia del aprendizaje, el cual deberá ser evaluado de acuerdo a una
rúbrica del mismo. Se deberá guardar 3 ejemplares de los mismos: la nota más alta, la más baja y el
promedio.
Presentación del informe.
Los informes constaran de las siguientes partes, con sus respectivas variaciones según se requiera
en cada laboratorio:
 Hoja de Presentación
 Resumen del laboratorio (120 palabras Objetivo-Procedimiento-Resultados)
1. Tema
2. Objetivo(s) (Los objetivos a ser logrados por la práctica)
3. Equipos y Materiales.
4. Procedimiento de la práctica
6. Conclusiones y recomendaciones
7. Bibliografía.
8. Anexos según el caso (Diagramas, planos eléctricos, grafcet, simulaciones, ventanas HMI,
programa PLC, tabla de variables, etc.)
El informe es una evidencia del aprendizaje, el cual deberá ser evaluado de acuerdo a una rúbrica
del mismo. Se deberá guardar 3 ejemplares de los mismos: la nota más alta, la más baja y el
promedio.

5

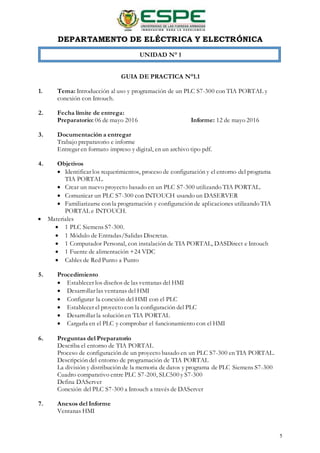

UNIDAD N° 1
GUIA DE PRACTICA N°1.1
1. Tema: Introducción al uso y programación de un PLC S7-300 con TIA PORTAL y
conexión con Intouch.
2. Fecha límite de entrega:
Preparatorio: 06 de mayo 2016 Informe: 12 de mayo 2016
3. Documentación a entregar
Trabajo preparatorio e informe
Entregar en formato impreso y digital, en un archivo tipo pdf.
4. Objetivos
 Identificar los requerimientos, proceso de configuración y el entorno del programa
TIA PORTAL.
 Crear un nuevo proyecto basado en un PLC S7-300 utilizando TIA PORTAL.
 Comunicar un PLC S7-300 con INTOUCH usando un DASERVER
 Familiarizarse con la programación y configuración de aplicaciones utilizando TIA
PORTAL e INTOUCH.
 Materiales
 1 PLC Siemens S7-300.
 1 Módulo de Entradas/Salidas Discretas.
 1 Computador Personal, con instalación de TIA PORTAL, DASDirect e Intouch
 1 Fuente de alimentación +24 VDC
 Cables de Red Punto a Punto
5. Procedimiento
 Establecer los diseños de las ventanas del HMI
 Desarrollar las ventanas del HMI
 Configurar la conexión del HMI con el PLC
 Establecer el proyecto con la configuración del PLC
 Desarrollar la solución en TIA PORTAL
 Cargarla en el PLC y comprobar el funcionamiento con el HMI
6. Preguntas del Preparatorio
Describa el entorno de TIA PORTAL
Proceso de configuración de un proyecto basado en un PLC S7-300 en TIA PORTAL.
Descripción del entorno de programación de TIA PORTAL
La división y distribución de la memoria de datos y programa de PLC Siemens S7-300
Cuadro comparativo entre PLC S7-200, SLC500 y S7-300
Defina DAServer
Conexión del PLC S7-300 a Intouch a través de DAServer
7. Anexos del Informe
Ventanas HMI

6
Programa PLC
Tabla de variables del PLC y HMI y asignación de TAGS
Planos eléctricos de control y potencia
8. Bibliografía
Comunicaciones Industriales, V. Guerrero; L. Martínez, R. Yuste, Marcobo, 2010
PLANTEAMIENTO:
Diseñar el programa para un sistema de mezclado de productos solidos que está compuesto y debe
funcionar de la siguiente forma:
 Consta de tres silos S1, S2 y S3 que contiene productos distintos.
 Una cinta transportadora T1 que es accionada por un motor trifásico con arranque estrella-
triángulo.
 El tiempo de arranque en estrella es de 5 segundos.
 Un carro C1 situadoen un extremo de la cinta que recibe lasmezclastransportadaspor la cinta.
 Las mezclas a realizar con los silos son: Mezcla 1=S1+S2 Mezcla 2=S1+S3 Mezcla 3=S2+S3
Mezcla 4=S1+S2+S3.
 La apertura y cierre de la compuerta de cada silo se efectua con cilindros de simple efecto con
retorno por resorte controlados cada uno por electroválvulas3/2 ycon fines de carrera cuando
la compuerta es abierta (con el vástago extendido).
 El sistema cuenta para el control del sistema con tres pulsadores (físicos o virtuales), un de
ARRANQUE que activa el sistema, uno de STOP que detiene el proceso (apaga las
electroválvulas y la banda), requiere el retiro del carro para reiniciarse presionando
ARRANQUE y uno de PAUSA que detiene el proceso (apaga las electroválvulas y la banda) y
requiere ARRANQUE para poder reiniciar el proceso continuando con el llenado del carro
colocado.
 La selección de la mezcla se realizará mediante 4 pulsadores (físicos o virtuales)
 Para la detección del carro se cuenta con un sensor inductivo que se activa cuando el carro está
en la posición, lo que activa la banda e inicia el llenado del carro con la mezcla seleccionada,
hasta que se active un sensor capacitivo que detecta el llenado del carro lo que desactiva la
banda, hasta que se detecte el retiro del carro y la colocación de un nuevo carro vacío, lo que
reactivara la banda.
 El cambio de mezcla puede realizarse en cualquier momento, pero, la activación de las
electroválvulas correspondientes se realizará después de llenar el carro colocado con la mezcla
anterior.
 El sistema se detendrá cuando un carro no detecte que es llenado por más de 20 segundos o
cuando detecte el retiro inesperado del carro, detectando esto como un error, por lo que
encenderá un indicador luminoso de error (físico y virtual) que parpadeará con una frecuencia
de 1 Hz, para reiniciarrequerirá la presión del botón de ARRANQUE, queapagará el indicador
de error.
 Si el sistema es arrancado sin haber seleccionado ninguna mezcla previamente, deberá por
defecto iniciar con la mezcla 3.
 Toda lo lógica de funcionamiento del sistema y variables del sistema están en el PLC.
Para elmonitoreo y supervisióndelproceso se cuenta con un HMI quetiene una ventana INICIAL
de Login que requiere el ingreso de un usuario y clave (SUPERVISOR u OPERADOR) y otra de
PROCESO que ilustra a través de una animación el funcionamiento del sistema, tiene indicadores
de la mezcla seleccionada, delestadodelsistema (Arranque, Parado, Pausado), delestadodel motor

7
(Apagado, Estrella, Triangulo), un indicador de error, contadores de los carros de cada mezcla
realizados (No cuenta los retirados por error), finalmente todos los pulsadores virtuales indicados,
un botón de Reset que permite encerrar todos los contadores de carros de cada mezcla, pero que
es visible solo para el usuario SUPERVISOR y no para el usuario OPERADOR y un botón de
Salir que cierra la ventana y al cerrarse debe apagar todo el sistema.

8
Hoja de Presentación:
CARRERA DE INGENIERÍA MECATRÓNICA
ASIGNATURA: REDES INDUSTRIALES NRC: 2605/2615
INFORME / TRABAJO PREPARATORIO
DE LABORATORIO No…
DOCENTE: Ing. Edgar Tipán C.
INTEGRANTES:
1……………..
2.……………..
3…………….
4…………….
FECHA-SANGOLQUI

9

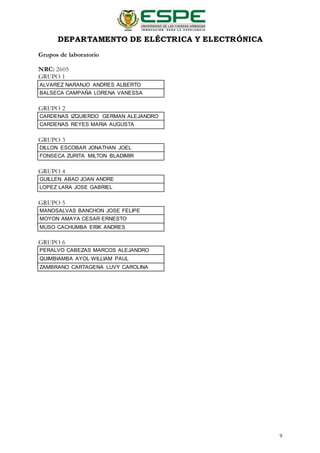

Grupos de laboratorio
NRC: 2605
GRUPO 1
ALVAREZ NARANJO ANDRES ALBERTO
BALSECA CAMPAÑA LORENA VANESSA
GRUPO 2
CARDENAS IZQUIERDO GERMAN ALEJANDRO
CARDENAS REYES MARIA AUGUSTA
GRUPO 3
DILLON ESCOBAR JONATHAN JOEL
FONSECA ZURITA MILTON BLADIMIR
GRUPO 4
GUILLEN ABAD JOAN ANDRE
LOPEZ LARA JOSE GABRIEL
GRUPO 5
MANOSALVAS BANCHON JOSE FELIPE
MOYON AMAYA CESAR ERNESTO
MUSO CACHUMBA ERIK ANDRES
GRUPO 6
PERALVO CABEZAS MARCOS ALEJANDRO
QUIMBIAMBA AYOL WILLIAM PAUL
ZAMBRANO CARTAGENA LUVY CAROLINA

10
Grupos de laboratorio
NRC: 2615
GRUPO 1
AGUILAR CRUZ RICARDO SEBASTIAN
CADENA PROAÑO ALEX DARIO
GRUPO 2
CORDOVA ARIAS ALEXANDER FABRICIO
CORELLA ZAMORA JONATHAN PATRICIO
GRUPO 3
FIALLOS ALARCON MAURICIO ANDRES
GARCES MONTAÑO ALEX GUSTAVO
GRUPO 4
GUTIERREZ ROJAS SANTIAGO MANUEL
HIDALGO QUEZADA JOSE LUIS
GRUPO 5
JACOME PALACIOS ALVARO JAVIER
JAMI JAMI ALISON ASTRID
GRUPO 6
PALACIOS JIMENEZ CHRISTOPHER BENJAMIN
VILLAFUERTE CARRILLO RICARDO PATRICIO
VIZCAINO NARVAEZ DAVID ARTURO

Lab1 1 ri

Más contenido relacionado

Similar a Lab1 1 ri

Último

Lab1 1 ri
