Este documento describe dos circuitos que utilizan tiristores para controlar la potencia en una carga. El primer circuito usa un DIAC y un capacitor para retardar la fase y disparar un triac, variando así la potencia entregada a una lámpara. El segundo circuito usa un transistor, compuertas NAND, un flip-flop y un triac para encender y apagar una carga en respuesta a una señal de entrada proveniente de un parlante. Ambos circuitos permiten controlar la potencia de manera variable mediante el uso de potenciómetros.

1. SANTO TORIBIO DE MOGROVEJO ELECTRONICA DE POTENCIA
I.S.E.I.T. – EL ALTO LABORATORIO # 4
ESTADO PLURINACIONAL DE BOLIVIA 19 DE OCTUBRE DE 2012.
CONTROL DE POTENCIA DISPARADO POR FASE
DISCUSION FUNDAMENTAL: Los circuitos con SCR y TRIAC que se estudiaron, fueron ejemplos simplificados que
muestran a los tiristores en trabajo de simple conmutación.
Una de las funciones de estos dispositivos es la de utilizarlos para variar la potencia en la carga. Esto quiere decir que si se
quiere disminuir la intensidad luminosa de una lámpara, o la velocidad de motores, etc.
En un sistema básico de este tipo que utiliza un triac como elemento de control de potencia, será necesario producir el disparo
de la compuerta (gate), mediante algún elemento que retarde la fase, dicho elemento deberá estar ubicado entre la línea de
alimentación y la compuerta del triac.
El circuito de la figura 1, muestra la utilización de un DIAC con una rama RC asociada.
El diac puede ser considerado como un conmutador bilateral.
Cuando se le aplica una tensión, posee una alta impedancia hasta que el valor de fuente alcance aproximadamente 35 volts, en
ese instante se conmuta a un estado de baja impedancia el cual se mantiene hasta que la tensión descienda a un valor
aproximado de 30 volts, cambiando nuevamente a alta impedancia. Este proceso se repite mientras la tensión varíe.
En el circuito estudiado durante cada semiciclo, la rama R1, C1 provoca la variación del retardo de fase a través de la
compuerta del triac por intermedio del diac.
Cada vez que la tensión sobre C1 alcance los 35 volts, el diac cambiará de estado, de esta forma se produce el disparo que
aplicado a la compuerta accionará el triac y consecuentemente se encenderá la lámpara. La potencia entregada a la lámpara
puede variar desde un valor próximo al cero hasta el máximo mediante el potenciómetro.

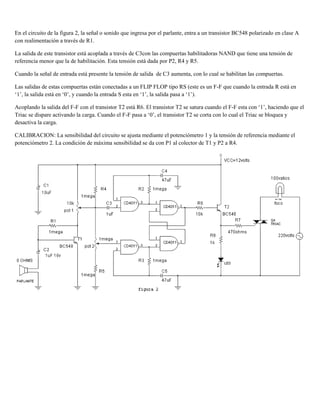

2. En el circuito de la figura 2, la señal o sonido que ingresa por el parlante, entra a un transistor BC548 polarizado en clase A
con realimentación a través de R1.
La salida de este transistor está acoplada a través de C3con las compuertas habilitadoras NAND que tiene una tensión de
referencia menor que la de habilitación. Esta tensión está dada por P2, R4 y R5.
Cuando la señal de entrada está presente la tensión de salida de C3 aumenta, con lo cual se habilitan las compuertas.
Las salidas de estas compuertas están conectadas a un FLIP FLOP tipo RS (este es un F-F que cuando la entrada R está en
‘1’, la salida está en ‘0’, y cuando la entrada S esta en ‘1’, la salida pasa a ‘1’).
Acoplando la salida del F-F con el transistor T2 está R6. El transistor T2 se satura cuando el F-F esta con ‘1’, haciendo que el
Triac se dispare activando la carga. Cuando el F-F pasa a ‘0’, el transistor T2 se corta con lo cual el Triac se bloquea y
desactiva la carga.
CALIBRACION: La sensibilidad del circuito se ajusta mediante el potenciómetro 1 y la tensión de referencia mediante el
potenciómetro 2. La condición de máxima sensibilidad se da con P1 al colector de T1 y P2 a R4.
