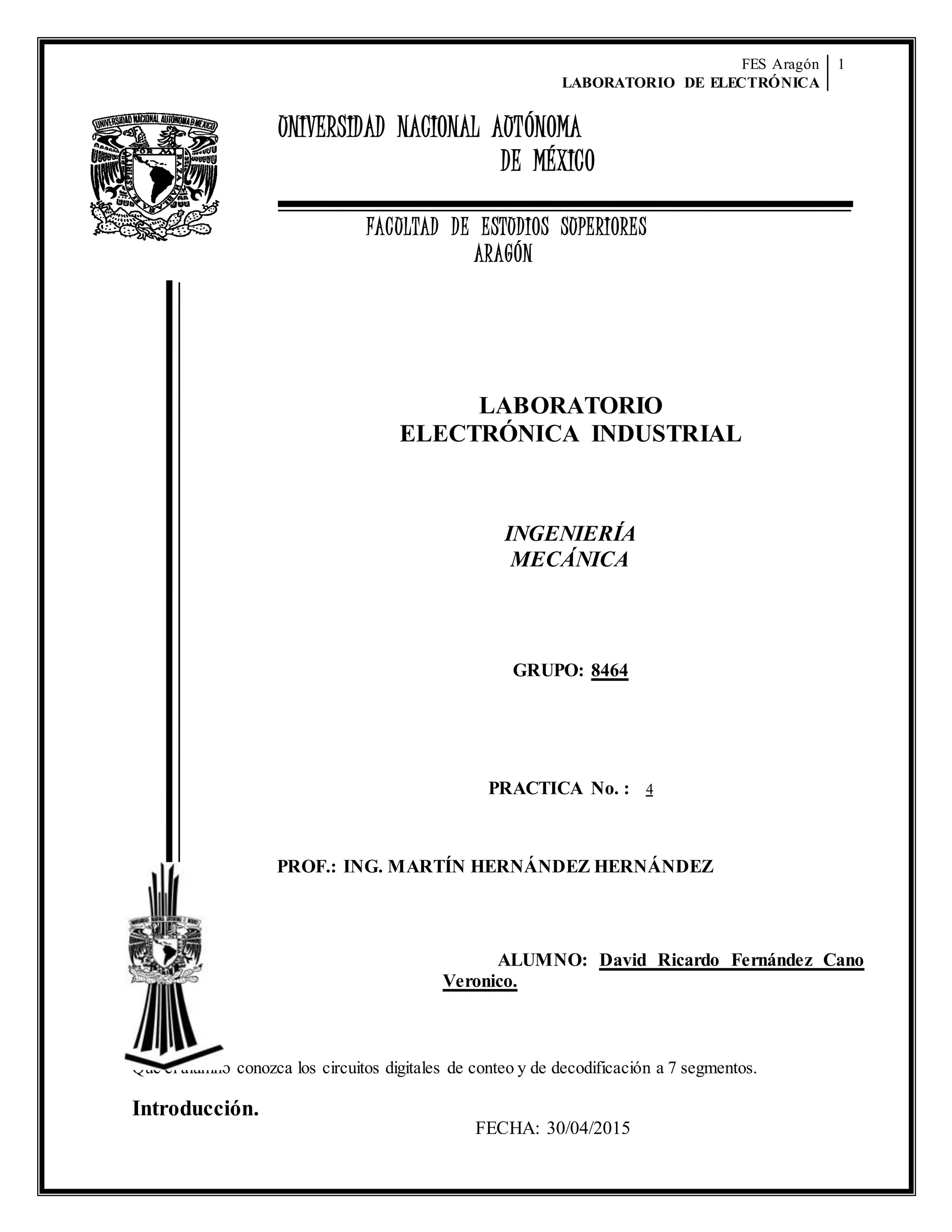

1. FES Aragón
LABORATORIO DE ELECTRÓNICA
1
UNIVERSIDAD NACIONAL AUTÓNOMA
DE MÉXICO
FACULTAD DE ESTUDIOS SUPERIORES
ARAGÓN
Objetivo:
Que el alumno conozca los circuitos digitales de conteo y de decodificación a 7 segmentos.
Introducción.
LABORATORIO
ELECTRÓNICA INDUSTRIAL
INGENIERÍA
MECÁNICA
GRUPO: 8464
PRACTICA No. : 4
PROF.: ING. MARTÍN HERNÁNDEZ HERNÁNDEZ
ALUMNO: David Ricardo Fernández Cano
Veronico.
FECHA: 30/04/2015_________________________

2. FES Aragón
LABORATORIO DE ELECTRÓNICA
2
Un decodificador es un circuito lógico que acepta un conjunto de entradas que representan números
binarios y que activan solamente la salida de dicho dato de entrada. Mira a sus entradas determina
que numero binario que está presente y activa la salida correspondiente a dicho número, mientras
que todas las otras salidas permanecen inactivas. Con 𝑁 entradas (que pueden tomar valores de 0 o
1) se tienen 2 𝑁posibles combinaciones de los códigos de entrada.
La función básica de un decodificador es detectar la presencia de una determinada combinación de
bits y señalar la presencia de este código en su salida.
Los decodifacadores de 7 segmentos se usan de forma tal que puedan representar la numeración
binaria mostrándola a la salida en caracteres decimales del0 al 9, para que sea entendida fácilmente
por el operador. Los arreglos comunes hacen uso de diodos emisores de luz (LEDs) para cada
segmento. Cada segmento consta de uno o dos LEDs. Para estos decodificadores existen dos
configuraciones posibles: ánodo común y cátodo común.
En el display de ánodo común, un segmento se ilumina cuando su pin correspondiente se conecta a
tierra o un voltaje bajo (L). Para el display de cátodo común, un segmento se ilumina cuando su pin
correspondiente se conecta a 𝑉𝐶𝐶; señal alta (H).
Desarrollo.
1. Investigue la presentación y distribución de electrodos de los siguientes circuitos
integrados: 74LS90 y 74LS47
74LS90.

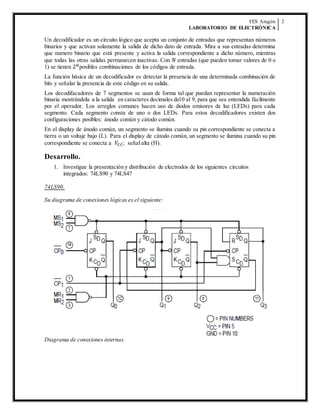

Su diagrama de conexiones lógicas es el siguiente:
Diagrama de conexiones internas.

3. FES Aragón
LABORATORIO DE ELECTRÓNICA
3
A continuacion se muestra su tabla de verdad.

4. FES Aragón
LABORATORIO DE ELECTRÓNICA
4
74LS47.
Diagrama lógico.
Otras especificaciones.

5. FES Aragón
LABORATORIO DE ELECTRÓNICA
5
Tabla de verdad.
2. Investigue lo relacionado con la operación y función de los circuitos integrados anteriores y
el TIL doble de ánodo común.
TIL doble de ánodo común.
Su circuito equivalente es el siguiente.
La disposicion de los LEDs se muestra a continuación:

6. FES Aragón
LABORATORIO DE ELECTRÓNICA
6
Los rangos máximosde operación a T = 25°C son:
Características eléctricas a 25°C:
Intensidad luminosa de diferentes displays con diferentes colores de encendido.

7. FES Aragón
LABORATORIO DE ELECTRÓNICA
7
74LS47.
Rangos de operación garantizados.
Característicaseléctricas.

8. FES Aragón
LABORATORIO DE ELECTRÓNICA
8
74LS90.
Condicionesde operación recomendadas.
Característicaseléctricas.

9. FES Aragón
LABORATORIO DE ELECTRÓNICA
9

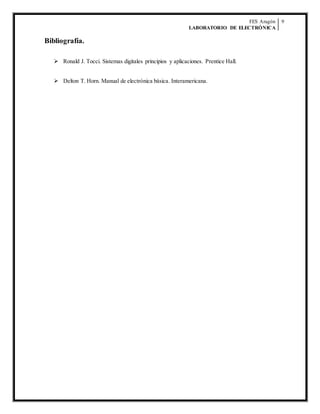

Bibliografía.
 Ronald J. Tocci. Sistemas digitales principios y aplicaciones. Prentice Hall.
 Delton T. Horn. Manual de electrónica básica. Interamericana.
