Este documento describe los tipos principales de centrales nucleares, sus componentes y cómo generan energía eléctrica a partir de la fisión nuclear. Explica que hay dos tipos: centrales de presión y de ebullición, las cuales difieren en cómo se genera el vapor para mover las turbinas. También resume las ventajas de las centrales nucleares como no emitir CO2 y reducir la dependencia de combustibles fósiles, así como sus desventajas como la producción de desechos radiactivos y el alto costo.

1. Por Pedro Durán Miranda, 1º Bach
A

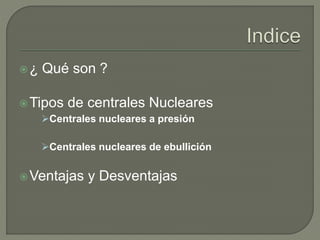

2. ¿ Qué son ?
Tipos de centrales Nucleares
Centrales nucleares a presión
Centrales nucleares de ebullición
Ventajas y Desventajas

3.  Una central nuclear es una instalación para la obtención
de energía eléctrica utilizando energía nuclear.
 Utilizan el uranio como combustible y mediante un
proceso de fisión de su núcleo consiguen liberar una
gran cantidad de calor mediante el cual se evapora el
agua y hace mover una turbina , y al girar genera
energía mecánica y por medio de un alternador esta
energía se convierte en energía eléctrica para poder ser
consumida.

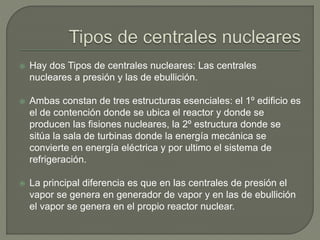

4.  Hay dos Tipos de centrales nucleares: Las centrales
nucleares a presión y las de ebullición.
 Ambas constan de tres estructuras esenciales: el 1º edificio es
el de contención donde se ubica el reactor y donde se
producen las fisiones nucleares, la 2º estructura donde se
sitúa la sala de turbinas donde la energía mecánica se
convierte en energía eléctrica y por ultimo el sistema de
refrigeración.
 La principal diferencia es que en las centrales de presión el
vapor se genera en generador de vapor y en las de ebullición
el vapor se genera en el propio reactor nuclear.

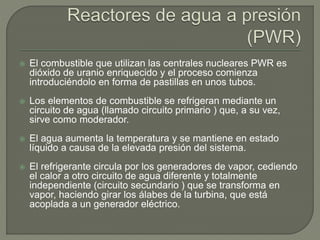

5.  El combustible que utilizan las centrales nucleares PWR es
dióxido de uranio enriquecido y el proceso comienza
introduciéndolo en forma de pastillas en unos tubos.
 Los elementos de combustible se refrigeran mediante un
circuito de agua (llamado circuito primario ) que, a su vez,
sirve como moderador.
 El agua aumenta la temperatura y se mantiene en estado
líquido a causa de la elevada presión del sistema.
 El refrigerante circula por los generadores de vapor, cediendo
el calor a otro circuito de agua diferente y totalmente
independiente (circuito secundario ) que se transforma en
vapor, haciendo girar los álabes de la turbina, que está
acoplada a un generador eléctrico.

6.  El vapor, una vez ha pasado por la turbina, se
condensa y vuelve al generador de vapor.
 Todo este circuito está situado en el interior de
un edifico de contención, constituido de hormigón
armado con un espesor de entre 50 y 100 cm y con un
cubrimiento interior de acero que hace que sea
hermético. Este edificio de contención se mantiene por
debajo de la presión atmosférica para evitar, en caso
de accidente, que los posibles escapes salgan al
exterior.

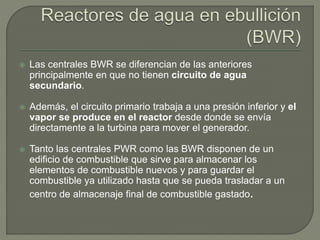

7.  Las centrales BWR se diferencian de las anteriores
principalmente en que no tienen circuito de agua
secundario.
 Además, el circuito primario trabaja a una presión inferior y el
vapor se produce en el reactor desde donde se envía
directamente a la turbina para mover el generador.
 Tanto las centrales PWR como las BWR disponen de un
edificio de combustible que sirve para almacenar los
elementos de combustible nuevos y para guardar el
combustible ya utilizado hasta que se pueda trasladar a un
centro de almacenaje final de combustible gastado.

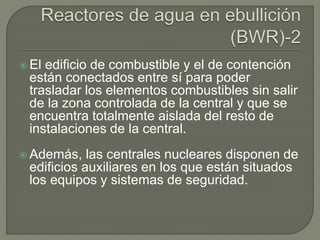

8.  El edificio de combustible y el de contención
están conectados entre sí para poder
trasladar los elementos combustibles sin salir
de la zona controlada de la central y que se
encuentra totalmente aislada del resto de
instalaciones de la central.
 Además, las centrales nucleares disponen de
edificios auxiliares en los que están situados
los equipos y sistemas de seguridad.

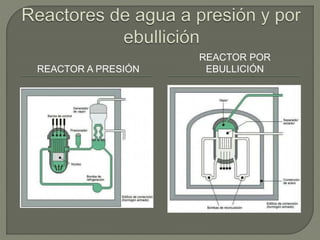

9. REACTOR A PRESIÓN
REACTOR POR
EBULLICIÓN

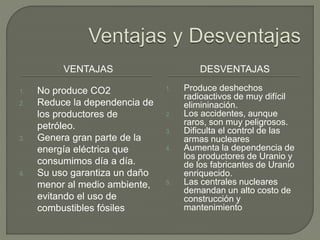

10. VENTAJAS DESVENTAJAS
1. No produce CO2
2. Reduce la dependencia de
los productores de
petróleo.
3. Genera gran parte de la
energía eléctrica que
consumimos día a día.
4. Su uso garantiza un daño
menor al medio ambiente,
evitando el uso de
combustibles fósiles
1. Produce deshechos
radioactivos de muy difícil
elimininación.
2. Los accidentes, aunque
raros, son muy peligrosos.
3. Dificulta el control de las
armas nucleares
4. Aumenta la dependencia de
los productores de Uranio y
de los fabricantes de Uranio
enriquecido.
5. Las centrales nucleares
demandan un alto costo de
construcción y
mantenimiento
