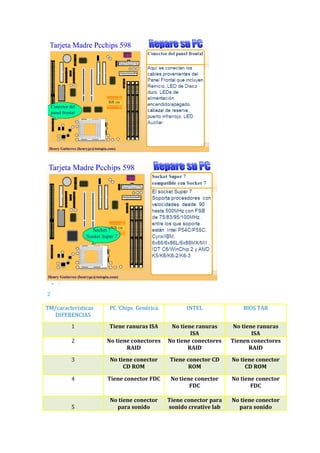

TM/características PC ‘Chips Genérica INTEL BIOS TAR
DIFERENCIAS
1 Tiene ranuras ISA No tiene ranuras No tiene ranuras
ISA ISA
2 No tiene conectores No tiene conectores Tienen conectores
RAID RAID RAID
3 No tiene conector Tiene conector CD No tiene conector
CD ROM ROM CD ROM
4 Tiene conector FDC No tiene conector No tiene conector
FDC FDC
No tiene conector Tiene conector para No tiene conector
5 para sonido sonido creative lab para sonido

12. creative lab creative lab
6 No tiene conectores No tiene conectores Tiene conectores
Cler CMOS Cler CMOS Cler CMOS
TM/características PC ‘Chips Genérica INTEL BIOS TAR
SEMEJANZAS
1 Tienen ranuras PCI
2 Todas tienen voltaje ATX
3 Todas poseen Batería y BIOS
4 Todas poseen conectores IDE
4.Los elementos que se reciben por la compra de esta tarjeta madre es una guía de
instalación, controlador de instalación completa de CD 1u, cable de disco duro 1u y panel
trasero E/S1u. Los elementos que posiblemente no se encuentran son:
• Cable serial ATA X1
• Serial ATA cable de alimentación X 1
• Cable de impresora paralelo x1
5.El precio de esta tarjeta en pesos colombianos equivale a 1.648.403.00
6.
Es un medio para sostener mecánicamente y conectar eléctricamente compuestos
electrónicos, atreves de rutas o pistas de material conductor, grabados en hojas de cobre
laminadas sobre un sustrato no conductor, comúnmente baquelita o fibra de video.
7.
SE ENTIENDE COMO UN APOYO TECNICO Q & A DE APOYO TÉCNICO
Q: CÓMO CONSEGUIR UNA RÁPIDA RESPUESTA A MI SOLICITUD EN SOPORTE
TÉCNICO
A: por favor. Llevar a cabo una reparación simple formulario de asistencia técnica" en
nuestro sitio web
Q: Es la placa madre murió? Es necesario quevolver a donde he comprado o pasar
por unproceso de RMA?
A: después de que habían pasado por los procedimientos de solución de

13. problemas, pero el problema persiste, o si encuentra un evidente en la placa base. Póngase
en contacto con usted encuentra un daño evidente en la Motherboard. por favor, contacte
con su tienda de distribuidor para obtener el servicio de RMA.
8
los derechos de autor y el aviso de garantía
la información contenida en este documento está sujeta a cambios sin previo aviso y no
representa ningún compromiso por parte del vendedor, que no asume ninguna
responsabilidad por cualquier error que pueda aparecer en este manual.
ninguna garantía o representación expresa o implícita, se hace con respecto a la calidad,
exactitud y finura para cualquier parte específica de este documento. en ningún evento el
fabricante será responsable de daños, directos, indirectos, especiales, incidentales o
consecuentes que se presentan desde cualquier defectuosa o un error en este manual o
producto.
nombres de productos que aparecen en este manual son para fines de identificación y sólo
las marcas y nombres de productos o marcas que aparecen en este documento son
propiedad de sus respectivos dueños.
este documento contiene material protegido por leyes internacionales de copyright. Todos
los derechos reservados. ninguna parte de este manual se podrá reproducir, transmitir o
transcribir sin el expreso permiso por escrito del fabricante y de este manual.
si no configurado correctamente la configuración de la placa base, causando el mal
funcionamiento de transbordo placa base o no, no podemos garantizar ninguna
responsabilidad.
9
Las concluciones son que a el autor se le debera dar garantias del producto que se le sera
vendido o comprado, el autor devera mirar y determinar ciertas advertencias sobre estas
garantías.
10
posdata: cuidado nuestra política sólo el bordo viene con el capón socket. e ase la CPU
mantener la tapa protección así después de la instalación no será responsable por
cualquier carnicería a la pin-registro de la sockert CPL.
1: quitar la protección del grifo
de la Sockel CPU y mantener la tapa.
2: tirar de la palanca de bloqueo toma de poner el zócalo y la subida de la palanca hasta
un ángulo de 90 grados
3: Buscar el borde de corte triangular en el zócalo y el CRU médico glosen debe borde
sacrificio triangular la CPU sólo en correlación.
4: Sostenga la CPU ABAJO DE LA FAMILIA. Y LUEGO Baje la palanca para desbloqueado LA
POSICIÓN
5: lugar que el CPU ejecutó montaje en la parte superior de la CPU instalada y hacer que
los cuatro tornillos que coincida con el carácter de préstamo la placa base troncos y el
macho del cable es tan la corrección de la CPU.

14. 6: posesione los tornillos bien ajustados a la tarjeta madre del ventilador.
CUIDADOS: cuidado nuestra política sólo el bordo viene con el capón socket. e ase la CPU
mantener la tapa protección así después de la instalación no será responsable por
cualquier carnicería a la pin-registro de la sockert CPL.
11
a. Es el tipo de bus usado como bus principal en algunos de los antiguos
microprocesadores de la marca Intel para comunicarse con el chipset.
b. 3.8 AVTIONS CONSUME EL MICROPROCESADOR
12
nuestra política de RAM sólo acepta placa base te viene ápice la tapa en el zócalo de la CPU,
así que por favor mantenga la tapa de protección y después de la instalación. no será
responsable por cualquier daño a la clavija de la pierna del zócalo de la CPU de resiltin
misplacemen / pérdida / eliminación incorret de la tapa de protección
13
a. En estos tiempo en los que es normal hablar de tarjetas gráficas PCIexpress SLI con
512Mb de memoria DDR3 y en los que las gráficas AGP están tocando a su fin, a
veces surgen problemas de compatibilidad a la hora de querer sustituir nuestra
tarjeta gráfica por otra más moderna, sobre todo si se trata de gráficas AGP 4x.
b.
c. DRAM (Dynamic RAM)- VRAM (Vídeo RAM),SRAM (Static RAM),FPM (Fast Page
Mode),EDO (Extended Data Output),BEDO (Burst EDO),SDRAM (Synchronous
DRAM),DDR SDRAM ó SDRAM II (Double Data Rate SDRAM),PB SRAM (Pipeline
Burst SRAM),RAMBUS,ENCAPSULADOS,SIMM (Single In line Memory
Module),DIMM (Dual In line Memory Module),DIP (Dual In line Package), Memoria
Caché ó RAM Caché, RAM Disk.
d. memoria máxima por slot para el mother asrock conroe 945G. Este mother tiene 4
slot, de los cuales tiene puesto 2 modulos de memoria de 512MB en dual channel.
Quiero ampliar la memoria hasta el máximo permitido ( según el everest es 4GB)
poniendole 2 modulos de 2GB, también en dual cannel.
e. soporta DDR2 533/667, cada DIMM soportaa256mb/512mb/agb/2gb/ DDR2,
maxima memoria de capacidad es de 4 gb.

15. 14
Paso 1: abrir una ranura DIMM presionando los clips de sujeción hacia afuera. Alinear
un DIMM en la ranura de manera que la muesca en el DIMM coincide con el descanso
en la ranura.
Paso 2: insertar el DIMM verticalmente y firmemente en la ranura hasta que el clip de
retención en su lugar y DIMM THR está colocado correctamente
15. Energía de la CPU FAN (JCFAN1), 24-pines ATX (JATXPWR1), 4-pines ATX
(JATXPWR2), ISTALLATION COMPLE.
a. El cable de Energía de la CPU FAN (JCFAN1), el elemeto que da energia es el cable
negro.
b. Este ocupa una posición de que JATXPWR1 es el conector de alimentación
principal, ubicada a lo largo del borde del tablero junto a las ranuras DIMM. fimnly
enchufe el cable de alimentación en el conector y asegúrese de que está seguro.
c. Se caracteriza el cable de 4-pines ATX (JATXPWR2):JATXPWR2, por que el 4-
pines ATX 12V conexión de energía. se utiliza para proporcionar energía en el
pisto CPU, alinea el conector y presione firmemente hasta que se asiente.
16. Se trata de las indicaciones que se deberá seguir para terminar la CPU, la memoria,
y la instalación de energía, y el conjunto entero debe motherboart parece esta imagen.
17
la ocasión para borrar la CMOS:
1.forgot el supervisor / contraseña de usuario actual en el menú del BIOS.
2.unable para arrancar el sistema debido a que el reloj de la CPU se establece de forma
incorrecta en el menú del BIOS.
3. los datos de la CMOS se daña.
Clear CMOS PROCEDIMIENTO:
1. eliminar la línea de alimentación de CA.
2.Ajuste el puente a "pin2-3 cerca"
3.wait durante cinco segundos.
4.Ajuste el puente en el "contacto 1-2 close"
5.Power en la CA.
6.reset tu contraseña deseada o borrar los datos CMOS}
4CMOS: es una de las familias lógicas empleadas en la fabricación de circuitos
integrados. Su principal característica consiste en la utilización conjunta de
transistores de tipo MOS y tipo MOS configurados de tal forma que, en estado de
reposo, el consumo de energía es únicamente el debido a las corrientes parásitas.En la
actualidad, la mayoría de los circuitos integrados que se fabrican utilizan la tecnología
CMOS. Esto incluye microprocesadores, memorias, procesadores digitales de señales y
muchos otros tipos de circuitos integrados digitales.

16. 18

17. 19
Concluciones:
en conclusión una tarjeta madres es la central o primaria tarjeta de circuito de un
sistema de computo u otro sistema electrónico complejo. Una computadora típica con
el microprocesador, memoria principal, y otros componentes básicos de la tarjeta
madre. Otros componentes de la computadora tal como almacenamiento externo,
circuitos de control para video y sonido, y dispositivos periféricos son unidos a la
tarjeta madre vía conectores o cables de alguna clase.
La tarjeta madre es el componente principal de un computador personal. Es el
componente que integra a todos los demás. Escoger la correcta puede ser difícil ya que
existen miles. Estos son los elementos que se deben considerar:
