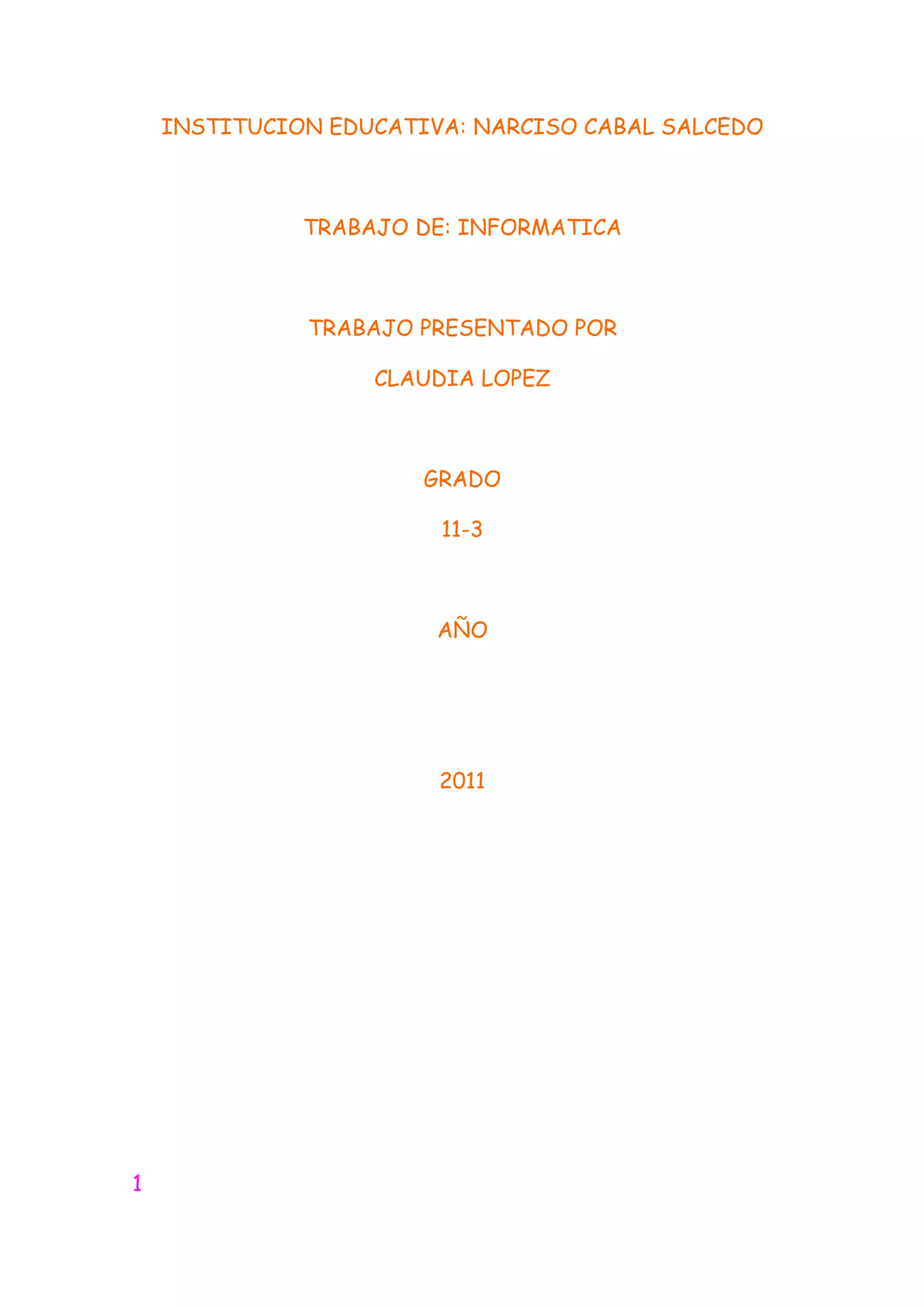

1. INSTITUCION EDUCATIVA: NARCISO CABAL SALCEDO
TRABAJO DE: INFORMATICA
TRABAJO PRESENTADO POR
CLAUDIA LOPEZ
GRADO
11-3
AÑO
2011
1

12. 2

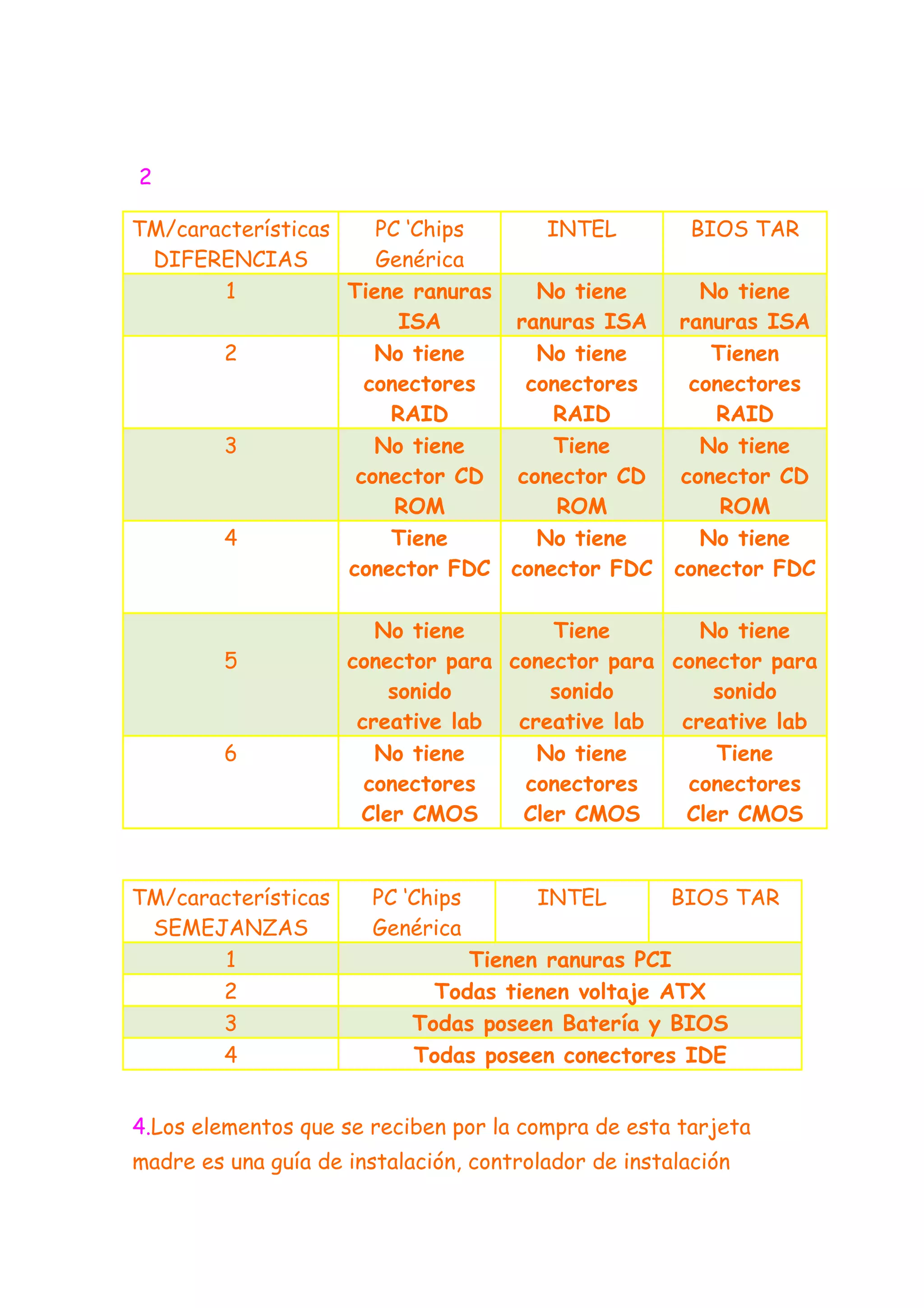

TM/características PC ‘Chips INTEL BIOS TAR
DIFERENCIAS Genérica
1 Tiene ranuras No tiene No tiene
ISA ranuras ISA ranuras ISA
2 No tiene No tiene Tienen
conectores conectores conectores
RAID RAID RAID
3 No tiene Tiene No tiene
conector CD conector CD conector CD
ROM ROM ROM
4 Tiene No tiene No tiene
conector FDC conector FDC conector FDC
No tiene Tiene No tiene
5 conector para conector para conector para
sonido sonido sonido
creative lab creative lab creative lab
6 No tiene No tiene Tiene
conectores conectores conectores
Cler CMOS Cler CMOS Cler CMOS
TM/características PC ‘Chips INTEL BIOS TAR
SEMEJANZAS Genérica
1 Tienen ranuras PCI
2 Todas tienen voltaje ATX
3 Todas poseen Batería y BIOS
4 Todas poseen conectores IDE
4.Los elementos que se reciben por la compra de esta tarjeta
madre es una guía de instalación, controlador de instalación

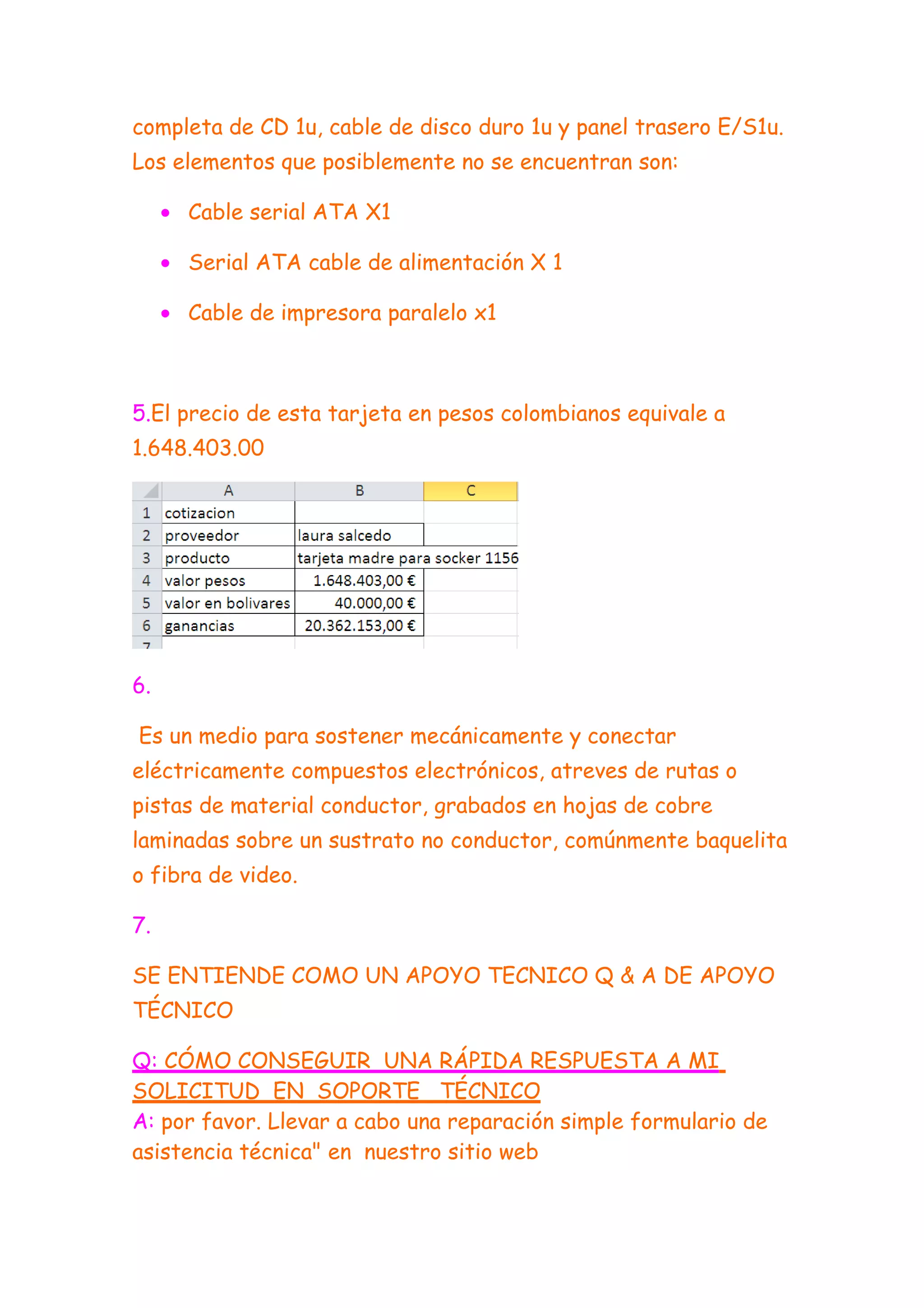

13. completa de CD 1u, cable de disco duro 1u y panel trasero E/S1u.
Los elementos que posiblemente no se encuentran son:
• Cable serial ATA X1
• Serial ATA cable de alimentación X 1
• Cable de impresora paralelo x1
5.El precio de esta tarjeta en pesos colombianos equivale a
1.648.403.00
6.
Es un medio para sostener mecánicamente y conectar
eléctricamente compuestos electrónicos, atreves de rutas o
pistas de material conductor, grabados en hojas de cobre
laminadas sobre un sustrato no conductor, comúnmente baquelita
o fibra de video.
7.
SE ENTIENDE COMO UN APOYO TECNICO Q & A DE APOYO
TÉCNICO
Q: CÓMO CONSEGUIR UNA RÁPIDA RESPUESTA A MI
SOLICITUD EN SOPORTE TÉCNICO
A: por favor. Llevar a cabo una reparación simple formulario de
asistencia técnica" en nuestro sitio web

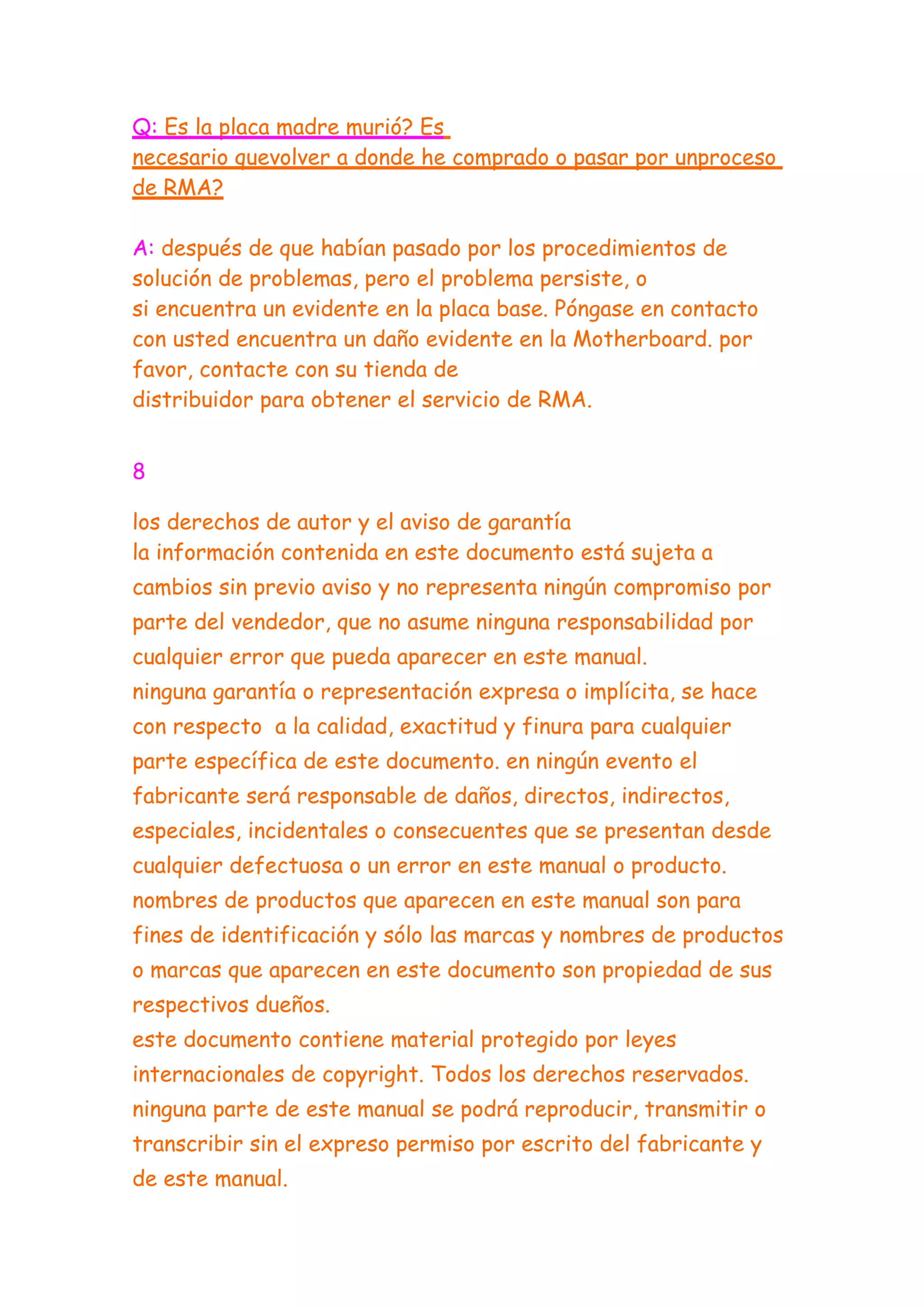

14. Q: Es la placa madre murió? Es
necesario quevolver a donde he comprado o pasar por unproceso
de RMA?
A: después de que habían pasado por los procedimientos de
solución de problemas, pero el problema persiste, o
si encuentra un evidente en la placa base. Póngase en contacto
con usted encuentra un daño evidente en la Motherboard. por
favor, contacte con su tienda de
distribuidor para obtener el servicio de RMA.
8
los derechos de autor y el aviso de garantía
la información contenida en este documento está sujeta a
cambios sin previo aviso y no representa ningún compromiso por
parte del vendedor, que no asume ninguna responsabilidad por
cualquier error que pueda aparecer en este manual.
ninguna garantía o representación expresa o implícita, se hace
con respecto a la calidad, exactitud y finura para cualquier
parte específica de este documento. en ningún evento el
fabricante será responsable de daños, directos, indirectos,
especiales, incidentales o consecuentes que se presentan desde
cualquier defectuosa o un error en este manual o producto.
nombres de productos que aparecen en este manual son para
fines de identificación y sólo las marcas y nombres de productos
o marcas que aparecen en este documento son propiedad de sus
respectivos dueños.
este documento contiene material protegido por leyes
internacionales de copyright. Todos los derechos reservados.
ninguna parte de este manual se podrá reproducir, transmitir o
transcribir sin el expreso permiso por escrito del fabricante y
de este manual.

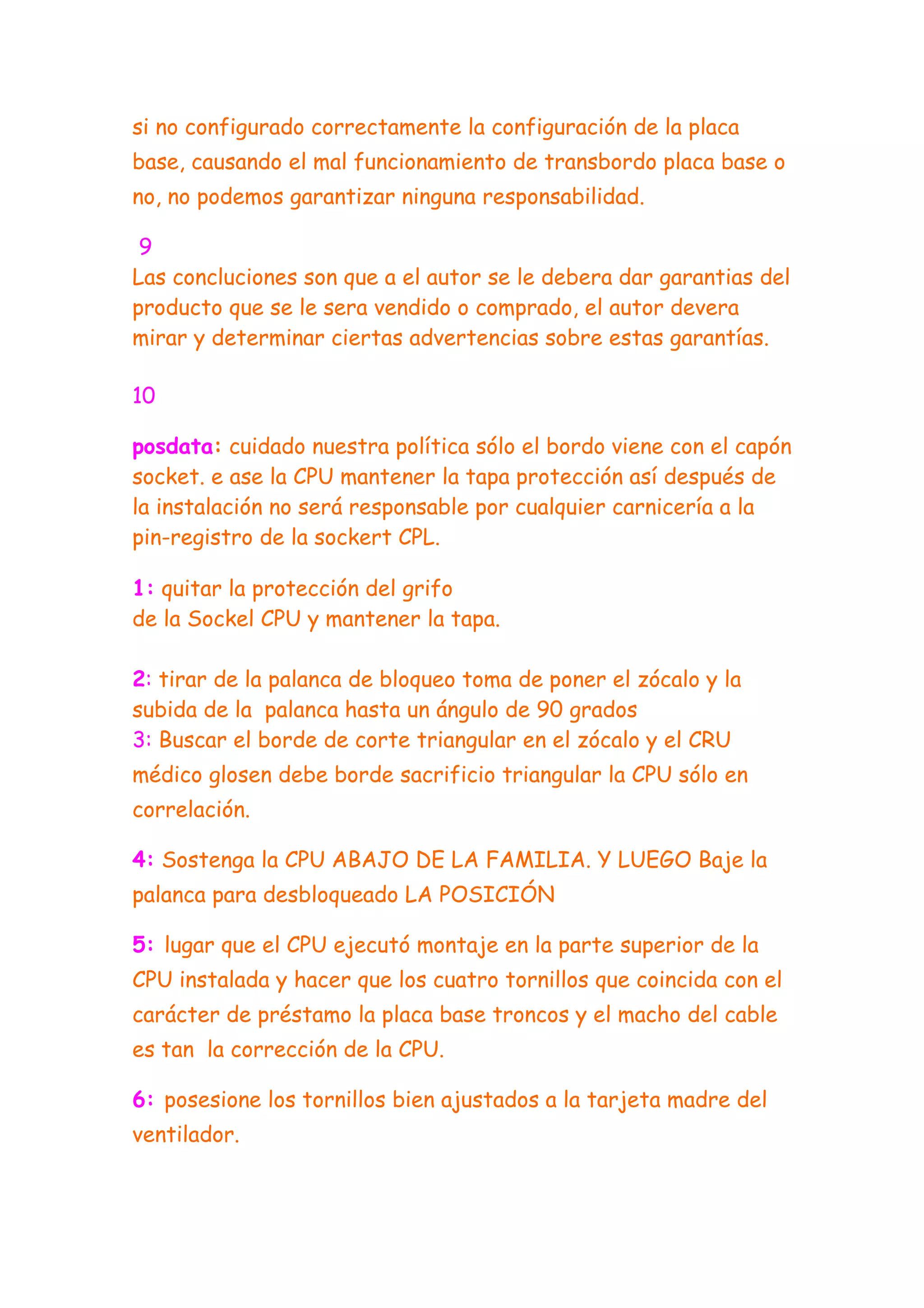

15. si no configurado correctamente la configuración de la placa
base, causando el mal funcionamiento de transbordo placa base o
no, no podemos garantizar ninguna responsabilidad.
9
Las concluciones son que a el autor se le debera dar garantias del
producto que se le sera vendido o comprado, el autor devera
mirar y determinar ciertas advertencias sobre estas garantías.
10
posdata: cuidado nuestra política sólo el bordo viene con el capón
socket. e ase la CPU mantener la tapa protección así después de
la instalación no será responsable por cualquier carnicería a la
pin-registro de la sockert CPL.
1: quitar la protección del grifo
de la Sockel CPU y mantener la tapa.
2: tirar de la palanca de bloqueo toma de poner el zócalo y la
subida de la palanca hasta un ángulo de 90 grados
3: Buscar el borde de corte triangular en el zócalo y el CRU
médico glosen debe borde sacrificio triangular la CPU sólo en
correlación.
4: Sostenga la CPU ABAJO DE LA FAMILIA. Y LUEGO Baje la
palanca para desbloqueado LA POSICIÓN
5: lugar que el CPU ejecutó montaje en la parte superior de la
CPU instalada y hacer que los cuatro tornillos que coincida con el
carácter de préstamo la placa base troncos y el macho del cable
es tan la corrección de la CPU.
6: posesione los tornillos bien ajustados a la tarjeta madre del
ventilador.

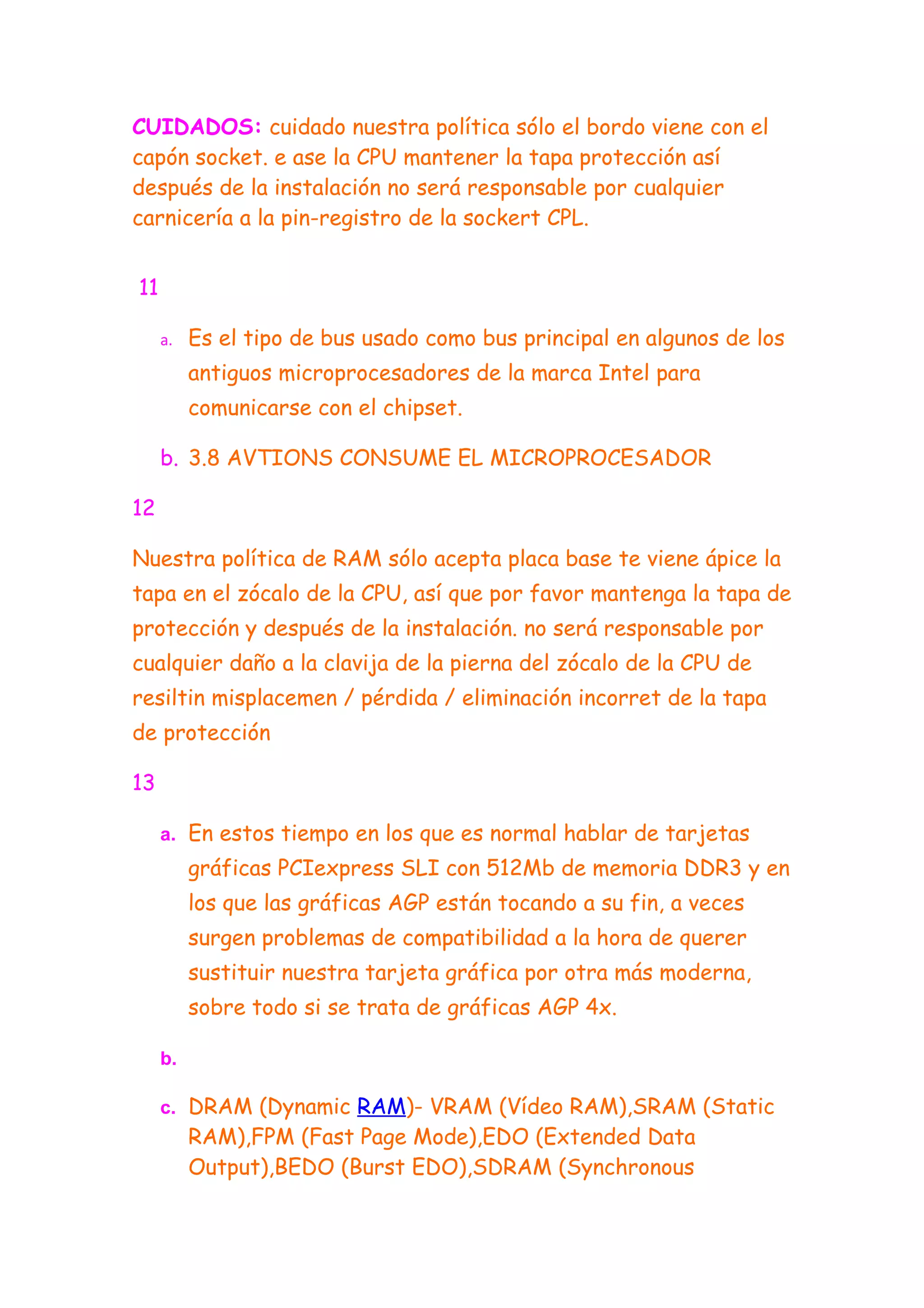

16. CUIDADOS: cuidado nuestra política sólo el bordo viene con el
capón socket. e ase la CPU mantener la tapa protección así
después de la instalación no será responsable por cualquier
carnicería a la pin-registro de la sockert CPL.
11
a. Es el tipo de bus usado como bus principal en algunos de los
antiguos microprocesadores de la marca Intel para
comunicarse con el chipset.
b. 3.8 AVTIONS CONSUME EL MICROPROCESADOR
12
Nuestra política de RAM sólo acepta placa base te viene ápice la
tapa en el zócalo de la CPU, así que por favor mantenga la tapa de
protección y después de la instalación. no será responsable por
cualquier daño a la clavija de la pierna del zócalo de la CPU de
resiltin misplacemen / pérdida / eliminación incorret de la tapa
de protección
13
a. En estos tiempo en los que es normal hablar de tarjetas
gráficas PCIexpress SLI con 512Mb de memoria DDR3 y en
los que las gráficas AGP están tocando a su fin, a veces
surgen problemas de compatibilidad a la hora de querer
sustituir nuestra tarjeta gráfica por otra más moderna,
sobre todo si se trata de gráficas AGP 4x.
b.
c. DRAM (Dynamic RAM)- VRAM (Vídeo RAM),SRAM (Static
RAM),FPM (Fast Page Mode),EDO (Extended Data
Output),BEDO (Burst EDO),SDRAM (Synchronous

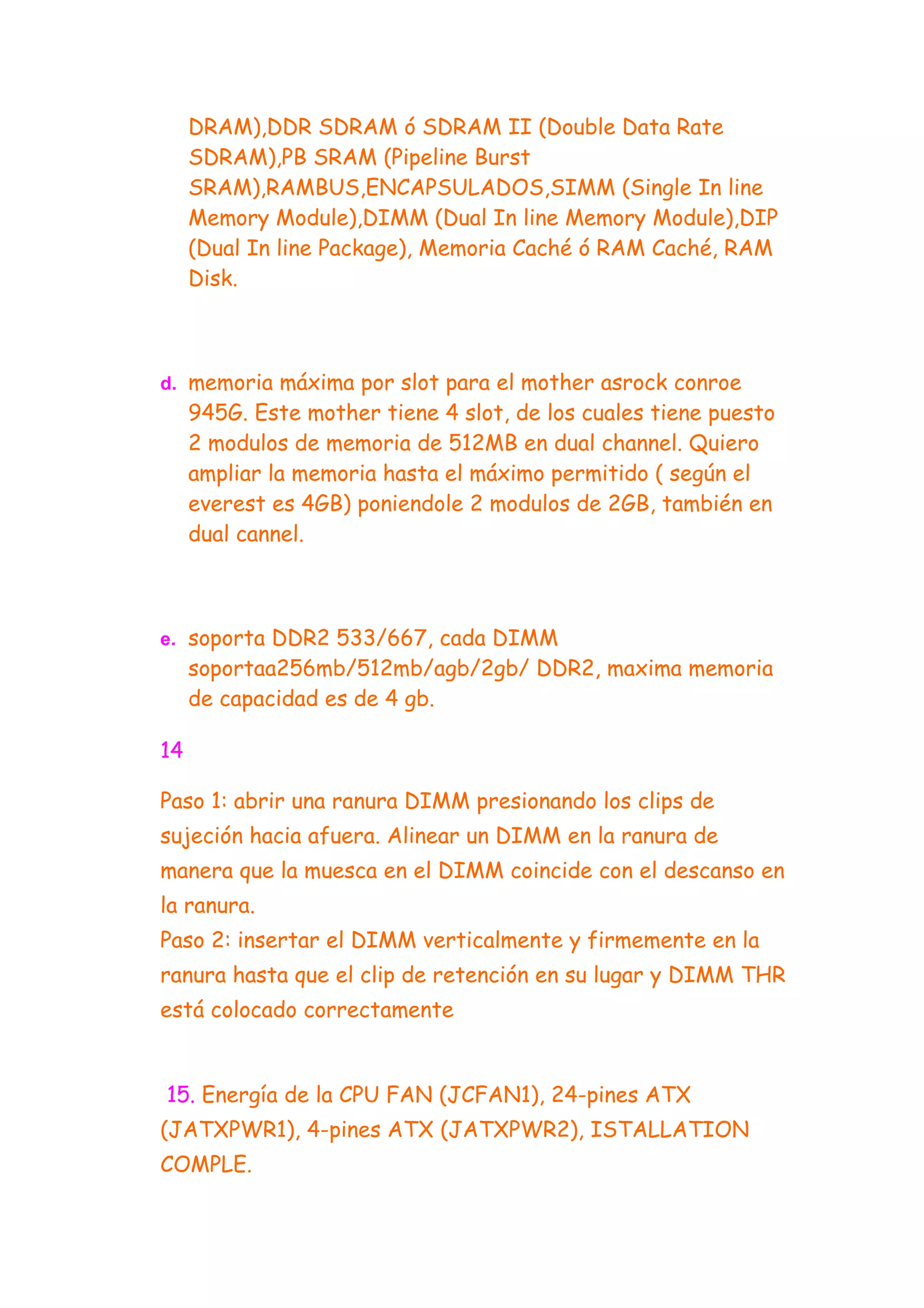

17. DRAM),DDR SDRAM ó SDRAM II (Double Data Rate
SDRAM),PB SRAM (Pipeline Burst
SRAM),RAMBUS,ENCAPSULADOS,SIMM (Single In line
Memory Module),DIMM (Dual In line Memory Module),DIP
(Dual In line Package), Memoria Caché ó RAM Caché, RAM
Disk.
d. memoria máxima por slot para el mother asrock conroe
945G. Este mother tiene 4 slot, de los cuales tiene puesto
2 modulos de memoria de 512MB en dual channel. Quiero
ampliar la memoria hasta el máximo permitido ( según el
everest es 4GB) poniendole 2 modulos de 2GB, también en
dual cannel.
e. soporta DDR2 533/667, cada DIMM
soportaa256mb/512mb/agb/2gb/ DDR2, maxima memoria
de capacidad es de 4 gb.
14
Paso 1: abrir una ranura DIMM presionando los clips de
sujeción hacia afuera. Alinear un DIMM en la ranura de
manera que la muesca en el DIMM coincide con el descanso en
la ranura.
Paso 2: insertar el DIMM verticalmente y firmemente en la
ranura hasta que el clip de retención en su lugar y DIMM THR
está colocado correctamente
15. Energía de la CPU FAN (JCFAN1), 24-pines ATX
(JATXPWR1), 4-pines ATX (JATXPWR2), ISTALLATION
COMPLE.

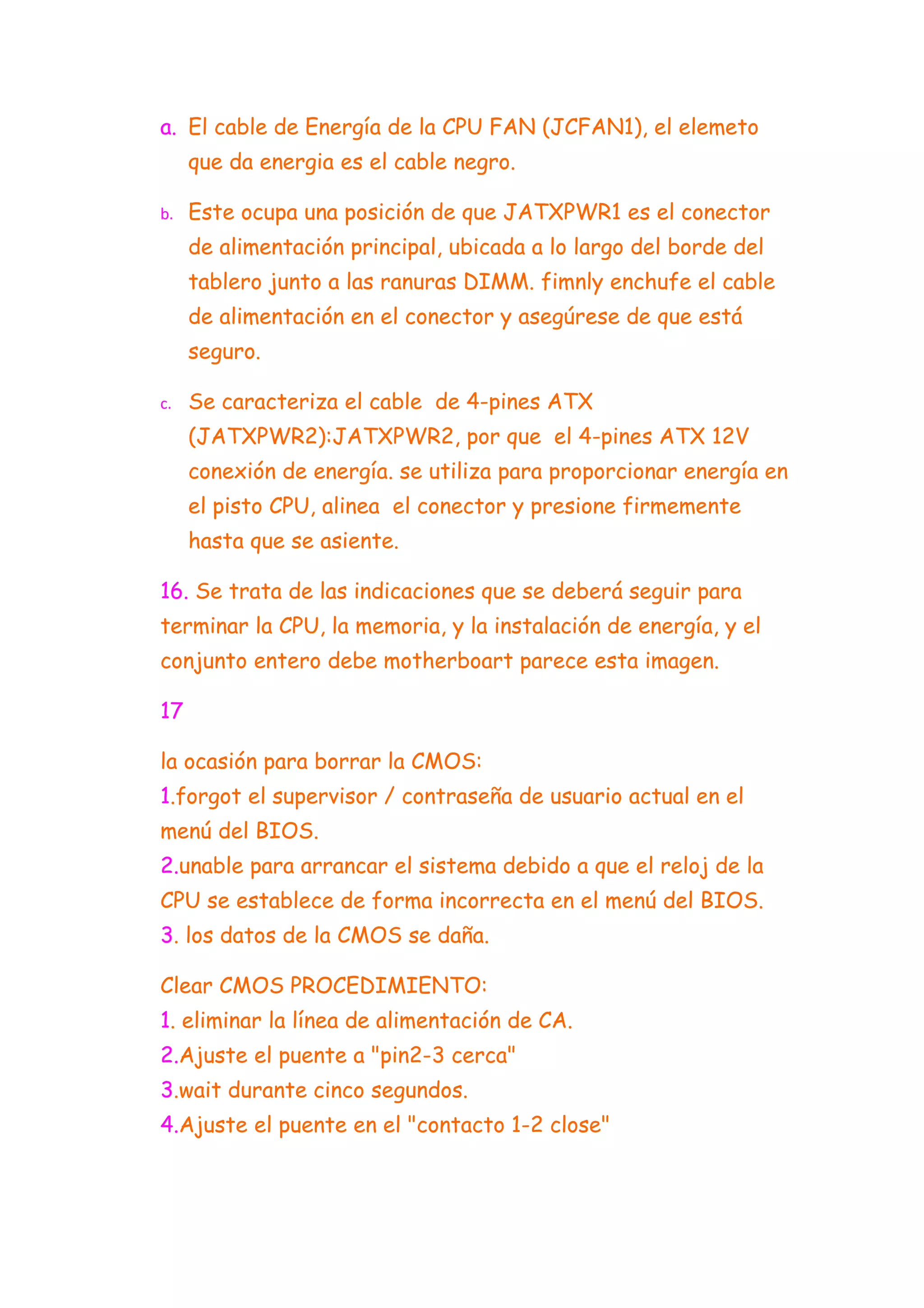

18. a. El cable de Energía de la CPU FAN (JCFAN1), el elemeto
que da energia es el cable negro.
b. Este ocupa una posición de que JATXPWR1 es el conector
de alimentación principal, ubicada a lo largo del borde del
tablero junto a las ranuras DIMM. fimnly enchufe el cable
de alimentación en el conector y asegúrese de que está
seguro.
c. Se caracteriza el cable de 4-pines ATX
(JATXPWR2):JATXPWR2, por que el 4-pines ATX 12V
conexión de energía. se utiliza para proporcionar energía en
el pisto CPU, alinea el conector y presione firmemente
hasta que se asiente.
16. Se trata de las indicaciones que se deberá seguir para
terminar la CPU, la memoria, y la instalación de energía, y el
conjunto entero debe motherboart parece esta imagen.
17
la ocasión para borrar la CMOS:
1.forgot el supervisor / contraseña de usuario actual en el
menú del BIOS.
2.unable para arrancar el sistema debido a que el reloj de la
CPU se establece de forma incorrecta en el menú del BIOS.
3. los datos de la CMOS se daña.
Clear CMOS PROCEDIMIENTO:
1. eliminar la línea de alimentación de CA.
2.Ajuste el puente a "pin2-3 cerca"
3.wait durante cinco segundos.
4.Ajuste el puente en el "contacto 1-2 close"

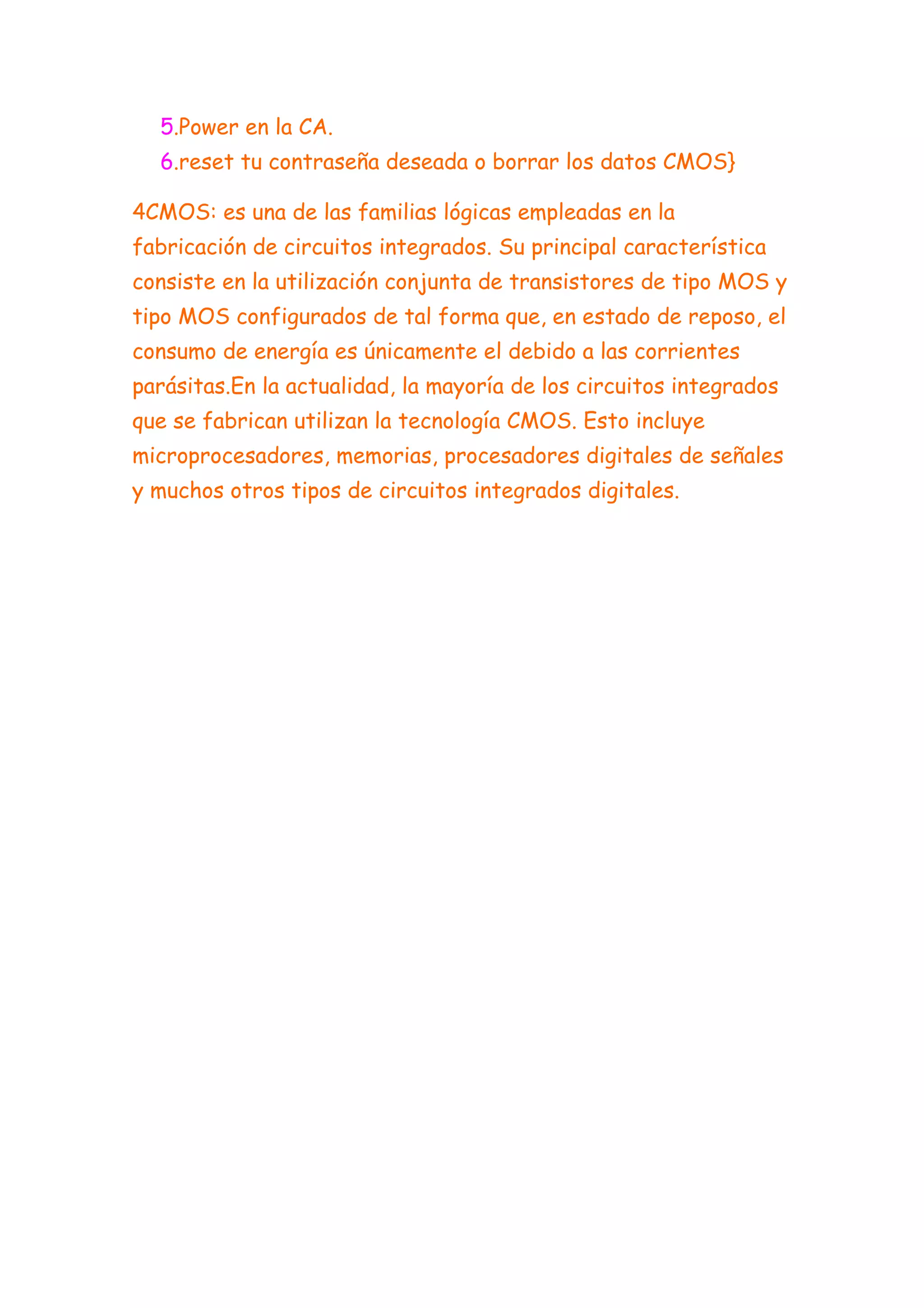

19. 5.Power en la CA.
6.reset tu contraseña deseada o borrar los datos CMOS}
4CMOS: es una de las familias lógicas empleadas en la
fabricación de circuitos integrados. Su principal característica
consiste en la utilización conjunta de transistores de tipo MOS y
tipo MOS configurados de tal forma que, en estado de reposo, el
consumo de energía es únicamente el debido a las corrientes
parásitas.En la actualidad, la mayoría de los circuitos integrados
que se fabrican utilizan la tecnología CMOS. Esto incluye
microprocesadores, memorias, procesadores digitales de señales
y muchos otros tipos de circuitos integrados digitales.

20. 18
19
Concluciones:

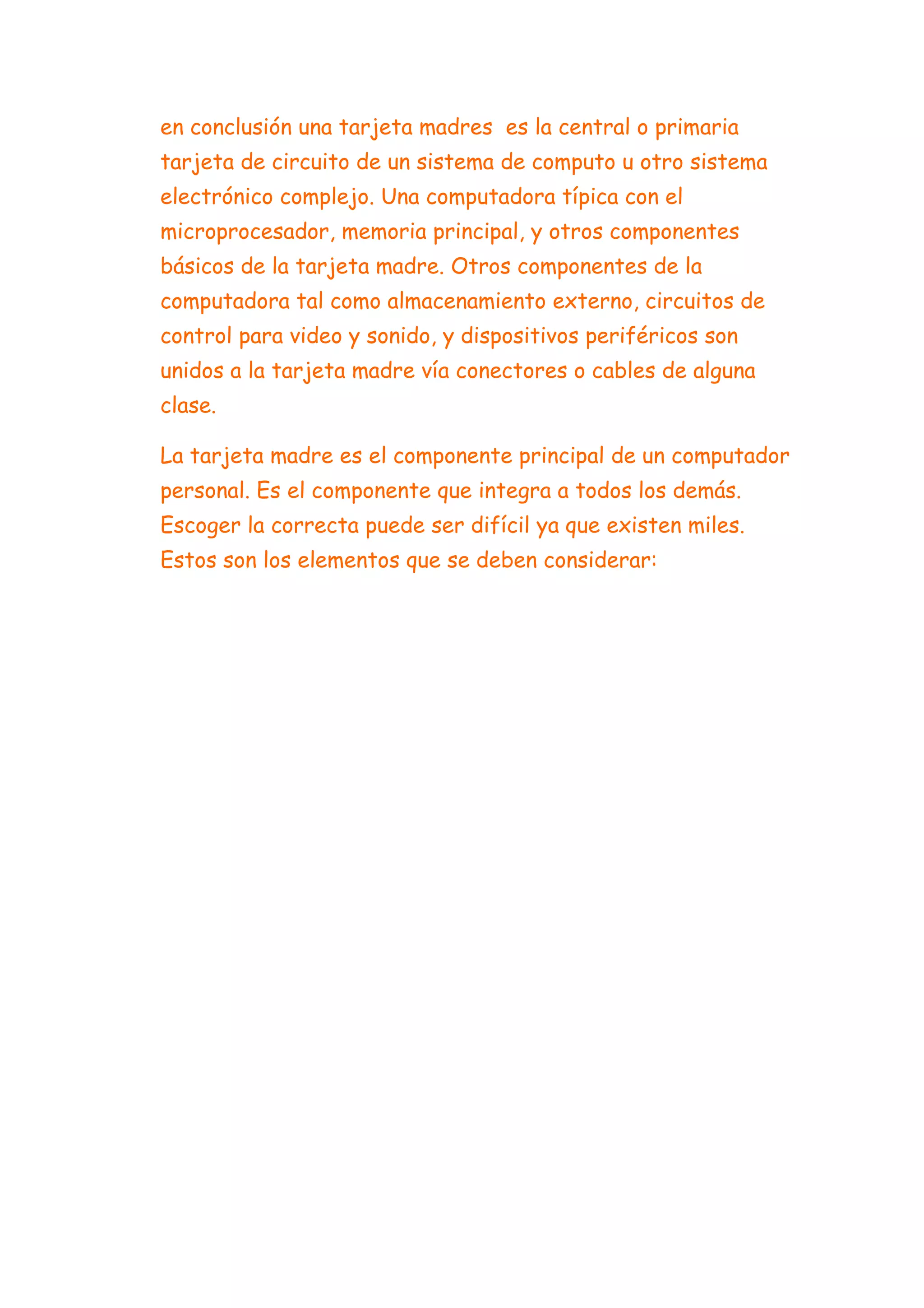

21. en conclusión una tarjeta madres es la central o primaria
tarjeta de circuito de un sistema de computo u otro sistema
electrónico complejo. Una computadora típica con el
microprocesador, memoria principal, y otros componentes
básicos de la tarjeta madre. Otros componentes de la
computadora tal como almacenamiento externo, circuitos de
control para video y sonido, y dispositivos periféricos son
unidos a la tarjeta madre vía conectores o cables de alguna
clase.
La tarjeta madre es el componente principal de un computador
personal. Es el componente que integra a todos los demás.
Escoger la correcta puede ser difícil ya que existen miles.
Estos son los elementos que se deben considerar:
