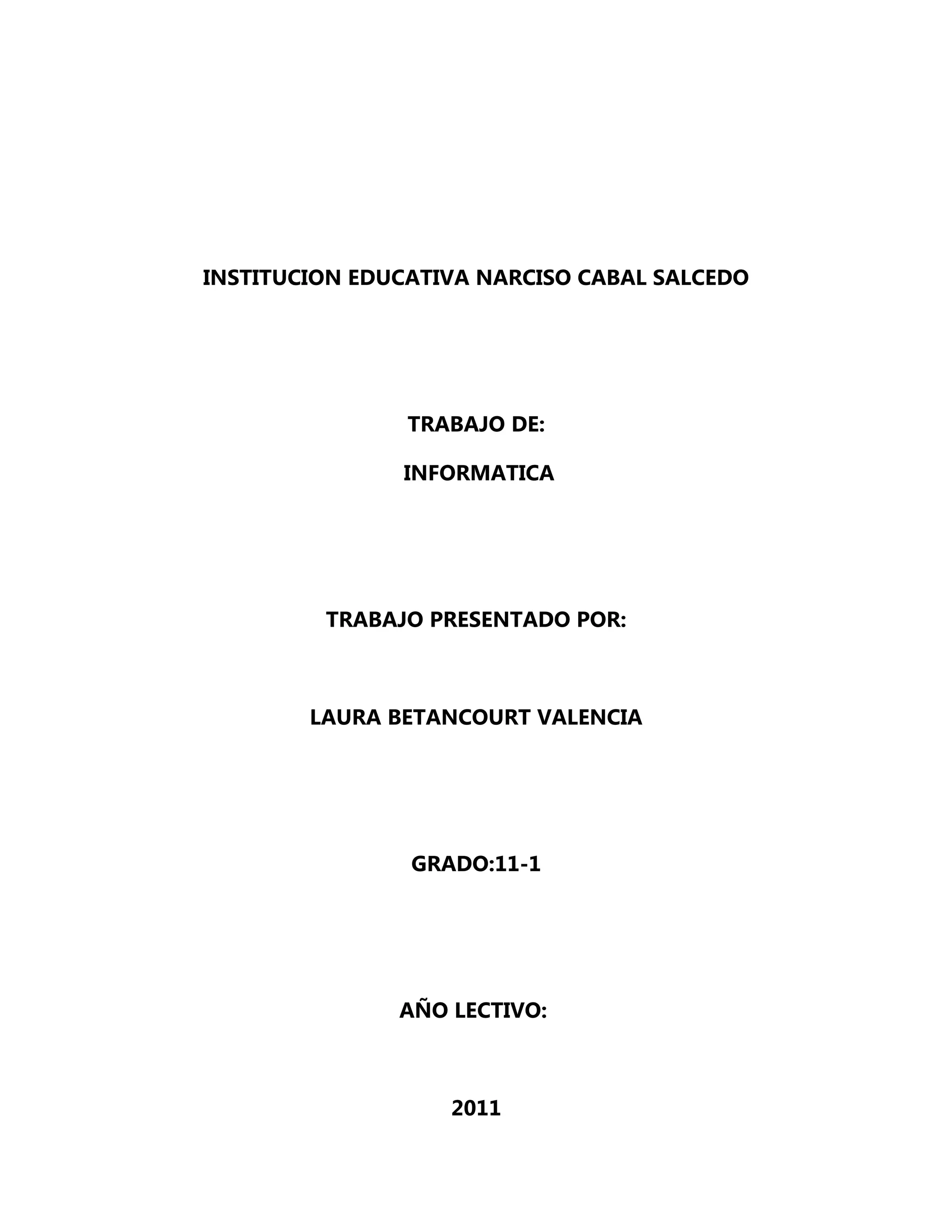

1. INSTITUCION EDUCATIVA NARCISO CABAL SALCEDO
TRABAJO DE:
INFORMATICA
TRABAJO PRESENTADO POR:
LAURA BETANCOURT VALENCIA
GRADO:11-1
AÑO LECTIVO:
2011

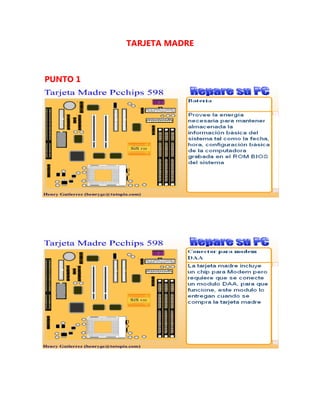

2. TARJETA MADRE

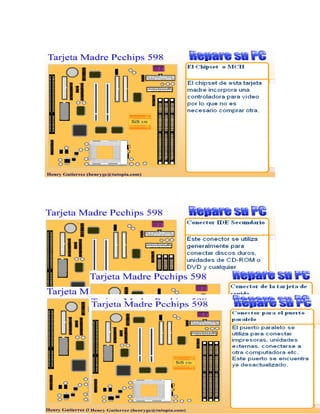

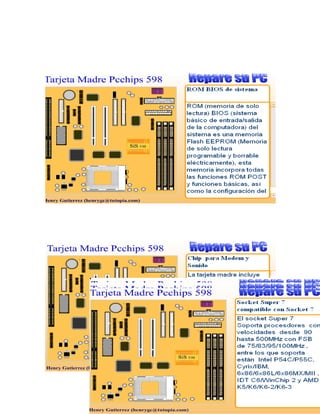

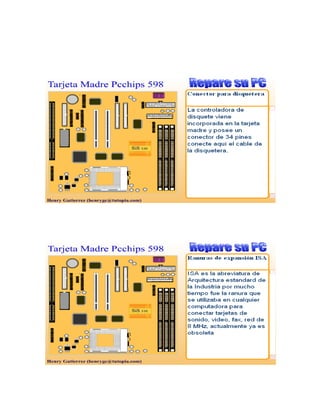

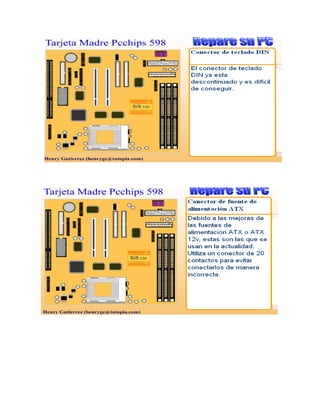

PUNTO 1

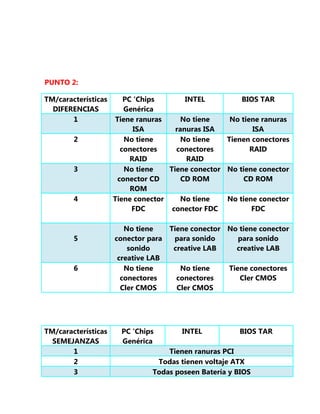

9. PUNTO 2:
TM/características PC ‘Chips INTEL BIOS TAR
DIFERENCIAS Genérica
1 Tiene ranuras No tiene No tiene ranuras
ISA ranuras ISA ISA
2 No tiene No tiene Tienen conectores
conectores conectores RAID
RAID RAID
3 No tiene Tiene conector No tiene conector
conector CD CD ROM CD ROM
ROM
4 Tiene conector No tiene No tiene conector
FDC conector FDC FDC
No tiene Tiene conector No tiene conector
5 conector para para sonido para sonido
sonido creative LAB creative LAB
creative LAB
6 No tiene No tiene Tiene conectores
conectores conectores Cler CMOS
Cler CMOS Cler CMOS
TM/características PC ‘Chips INTEL BIOS TAR
SEMEJANZAS Genérica
1 Tienen ranuras PCI
2 Todas tienen voltaje ATX
3 Todas poseen Batería y BIOS

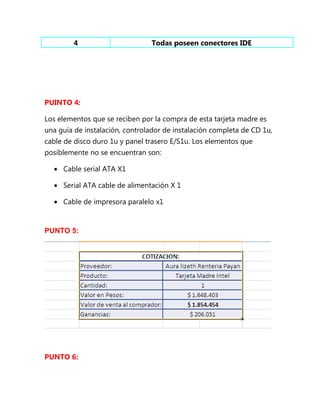

10. 4 Todas poseen conectores IDE
PUINTO 4:
Los elementos que se reciben por la compra de esta tarjeta madre es
una guía de instalación, controlador de instalación completa de CD 1u,
cable de disco duro 1u y panel trasero E/S1u. Los elementos que
posiblemente no se encuentran son:
• Cable serial ATA X1
• Serial ATA cable de alimentación X 1
• Cable de impresora paralelo x1
PUNTO 5:
PUNTO 6:

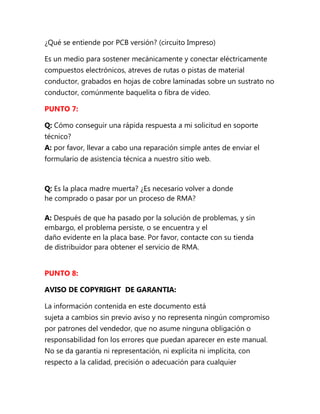

11. ¿Qué se entiende por PCB versión? (circuito Impreso)
Es un medio para sostener mecánicamente y conectar eléctricamente
compuestos electrónicos, atreves de rutas o pistas de material
conductor, grabados en hojas de cobre laminadas sobre un sustrato no
conductor, comúnmente baquelita o fibra de video.
PUNTO 7:
Q: Cómo conseguir una rápida respuesta a mi solicitud en soporte
técnico?
A: por favor, llevar a cabo una reparación simple antes de enviar el
formulario de asistencia técnica a nuestro sitio web.
Q: Es la placa madre muerta? ¿Es necesario volver a donde
he comprado o pasar por un proceso de RMA?
A: Después de que ha pasado por la solución de problemas, y sin
embargo, el problema persiste, o se encuentra y el
daño evidente en la placa base. Por favor, contacte con su tienda
de distribuidor para obtener el servicio de RMA.
PUNTO 8:
AVISO DE COPYRIGHT DE GARANTIA:
La información contenida en este documento está
sujeta a cambios sin previo aviso y no representa ningún compromiso
por patrones del vendedor, que no asume ninguna obligación o
responsabilidad fon los errores que puedan aparecer en este manual.
No se da garantía ni representación, ni explícita ni implícita, con
respecto a la calidad, precisión o adecuación para cualquier

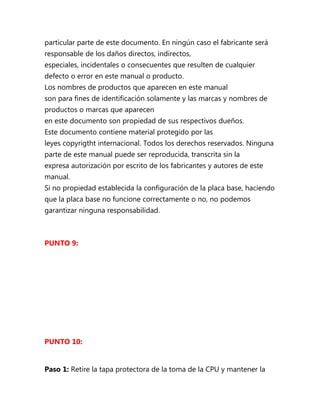

12. particular parte de este documento. En ningún caso el fabricante será
responsable de los daños directos, indirectos,
especiales, incidentales o consecuentes que resulten de cualquier
defecto o error en este manual o producto.
Los nombres de productos que aparecen en este manual
son para fines de identificación solamente y las marcas y nombres de
productos o marcas que aparecen
en este documento son propiedad de sus respectivos dueños.
Este documento contiene material protegido por las
leyes copyrigtht internacional. Todos los derechos reservados. Ninguna
parte de este manual puede ser reproducida, transcrita sin la
expresa autorización por escrito de los fabricantes y autores de este
manual.
Si no propiedad establecida la configuración de la placa base, haciendo
que la placa base no funcione correctamente o no, no podemos
garantizar ninguna responsabilidad.
PUNTO 9:
PUNTO 10:
Paso 1: Retire la tapa protectora de la toma de la CPU y mantener la

13. tapa.
Paso 2: tire de la toma de bloqueo de la palanca de la
toma y el levante la palanca hasta un 90 - ángulo.
Paso 3: Buscar el borde de corte triangular en el zócalo, y el No de
oro en la CPU debe apuntar hacia delante este borde de
corte triangular. La CPU sólo puede utilizarse en la orientación correcta.
Paso 4: Tome el CPU firmemente hacia abajo, y la más baja la
palanca a la posición de cerrado.
Pasó 5: coloque el conjunto de ventilador de la CPU en la parte
superior de la CPU instalada y asegúrese de que los
cuatro sujetadores coincidir los agujeros de la placa
base. Oriente la reunión y que el cable del ventilador es el más
cercano al conector de ventilador de la CPU.
Paso 6: Presione dos sujetadores a la vez en una secuencia
diagonal para asegurar el ensamble del ventilador de la CPU en su
lugar. Instalación de la CPU completa.
Nota: no se olvide de conectar el conector del ventilador de la
CPU. Para más información, por favor, consulte el paso 3: Conexión de
la alimentación.
PUNTO 11:

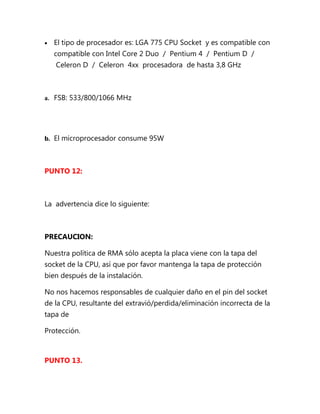

14. • El tipo de procesador es: LGA 775 CPU Socket y es compatible con
compatible con Intel Core 2 Duo / Pentium 4 / Pentium D /
Celeron D / Celeron 4xx procesadora de hasta 3,8 GHz
a. FSB: 533/800/1066 MHz
b. El microprocesador consume 95W
PUNTO 12:
La advertencia dice lo siguiente:
PRECAUCION:
Nuestra política de RMA sólo acepta la placa viene con la tapa del
socket de la CPU, así que por favor mantenga la tapa de protección
bien después de la instalación.
No nos hacemos responsables de cualquier daño en el pin del socket
de la CPU, resultante del extravió/perdida/eliminación incorrecta de la
tapa de
Protección.
PUNTO 13.

15. A. Ranura DIMM DDR2X2
B. El tipo de memoria que soporta es la memoria DIMM.
C. La capacidad de memoria que soporta cada slot es limite de acuerdo
a su procesador, como por ejemplo podemos ver, distintas como con
capacidad de 256MB, 512MG, 1GB, 2GB.
D. La capacidad máxima de memoria RAM que soporta la tarjeta madre
es de 4GB.
PUNTO 14.
Pasos y cuidados:
PASO 1: Desbloquear una ranura DIMM presionando los ganchos
hacia afuera. Alinee un DIMM en la ranura de la muestra del DIMM
para ver si esta coincide con la ruptura de la ranura.
PASO 2: Inserte el DIMM verticalmente y firmemente en la ranura
hasta que sujetan el complemento chip nuevo en su lugar y los DIMM
esté colocada correctamente.
PUNTO 15.

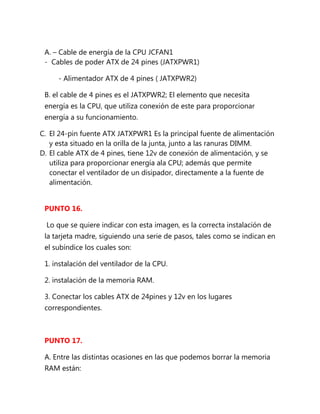

16. A. – Cable de energía de la CPU JCFAN1
- Cables de poder ATX de 24 pines (JATXPWR1)
- Alimentador ATX de 4 pines ( JATXPWR2)
B. el cable de 4 pines es el JATXPWR2; El elemento que necesita
energía es la CPU, que utiliza conexión de este para proporcionar
energía a su funcionamiento.
C. El 24-pin fuente ATX JATXPWR1 Es la principal fuente de alimentación
y esta situado en la orilla de la junta, junto a las ranuras DIMM.
D. El cable ATX de 4 pines, tiene 12v de conexión de alimentación, y se
utiliza para proporcionar energía ala CPU; además que permite
conectar el ventilador de un disipador, directamente a la fuente de
alimentación.
PUNTO 16.
Lo que se quiere indicar con esta imagen, es la correcta instalación de
la tarjeta madre, siguiendo una serie de pasos, tales como se indican en
el subíndice los cuales son:
1. instalación del ventilador de la CPU.
2. instalación de la memoria RAM.
3. Conectar los cables ATX de 24pines y 12v en los lugares
correspondientes.
PUNTO 17.
A. Entre las distintas ocasiones en las que podemos borrar la memoria
RAM están:

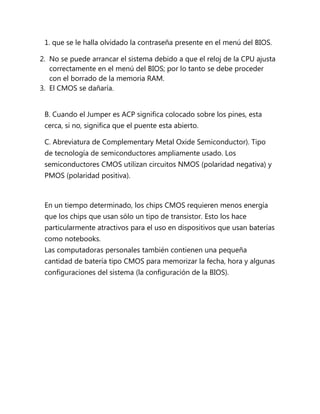

17. 1. que se le halla olvidado la contraseña presente en el menú del BIOS.
2. No se puede arrancar el sistema debido a que el reloj de la CPU ajusta
correctamente en el menú del BIOS; por lo tanto se debe proceder
con el borrado de la memoria RAM.
3. El CMOS se dañaría.
B. Cuando el Jumper es ACP significa colocado sobre los pines, esta
cerca, si no, significa que el puente esta abierto.
C. Abreviatura de Complementary Metal Oxide Semiconductor). Tipo
de tecnología de semiconductores ampliamente usado. Los
semiconductores CMOS utilizan circuitos NMOS (polaridad negativa) y
PMOS (polaridad positiva).
En un tiempo determinado, los chips CMOS requieren menos energía
que los chips que usan sólo un tipo de transistor. Esto los hace
particularmente atractivos para el uso en dispositivos que usan baterías
como notebooks.
Las computadoras personales también contienen una pequeña
cantidad de batería tipo CMOS para memorizar la fecha, hora y algunas
configuraciones del sistema (la configuración de la BIOS).

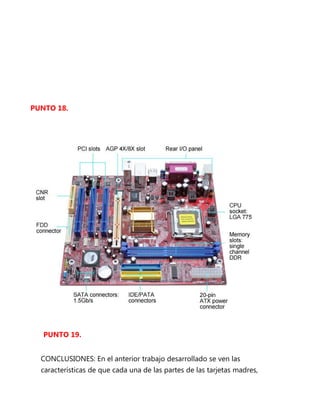

18. PUNTO 18.
PUNTO 19.
CONCLUSIONES: En el anterior trabajo desarrollado se ven las
características de que cada una de las partes de las tarjetas madres,

19. junto con la comparación y las diferencias que hay entre las mas
antiguas hasta las que están vigentes en la actualidad; información de
gran utilidad con la cual desarrollaremos mas conocimientos que nos
servirán para complementar nuestra especialidad de técnica en sistemas.
