1. INSTITUCION EDUCATIVA: NARCISO CABAL SALCEDO
TRABAJO DE: INFORMATICA
TRABAJO PRESENTADO POR
JUANDAVID HERRERA DIAZ
GRADO
11-3
AÑO
2011

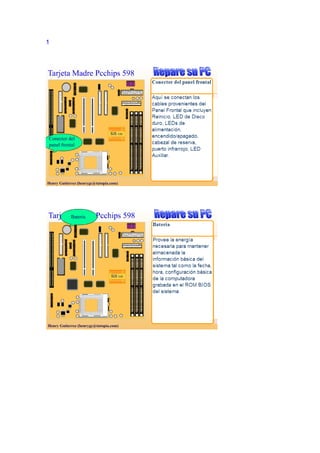

2. 1

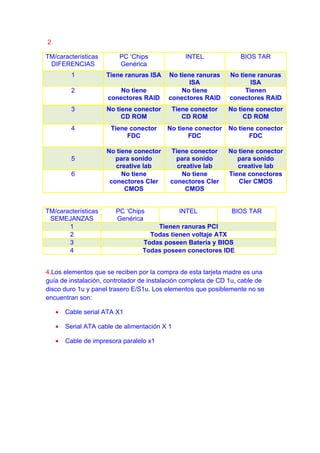

12. 2
TM/características PC ‘Chips INTEL BIOS TAR
DIFERENCIAS Genérica
1 Tiene ranuras ISA No tiene ranuras No tiene ranuras
ISA ISA
2 No tiene No tiene Tienen
conectores RAID conectores RAID conectores RAID
3 No tiene conector Tiene conector No tiene conector
CD ROM CD ROM CD ROM
4 Tiene conector No tiene conector No tiene conector
FDC FDC FDC
No tiene conector Tiene conector No tiene conector
5 para sonido para sonido para sonido
creative lab creative lab creative lab
6 No tiene No tiene Tiene conectores
conectores Cler conectores Cler Cler CMOS
CMOS CMOS
TM/características PC ‘Chips INTEL BIOS TAR
SEMEJANZAS Genérica
1 Tienen ranuras PCI
2 Todas tienen voltaje ATX
3 Todas poseen Batería y BIOS
4 Todas poseen conectores IDE
4.Los elementos que se reciben por la compra de esta tarjeta madre es una
guía de instalación, controlador de instalación completa de CD 1u, cable de
disco duro 1u y panel trasero E/S1u. Los elementos que posiblemente no se
encuentran son:
• Cable serial ATA X1
• Serial ATA cable de alimentación X 1
• Cable de impresora paralelo x1

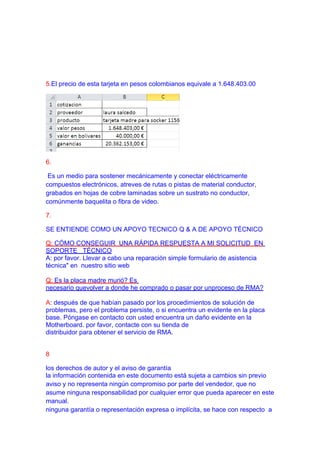

13. 5.El precio de esta tarjeta en pesos colombianos equivale a 1.648.403.00
6.
Es un medio para sostener mecánicamente y conectar eléctricamente
compuestos electrónicos, atreves de rutas o pistas de material conductor,
grabados en hojas de cobre laminadas sobre un sustrato no conductor,
comúnmente baquelita o fibra de video.
7.
SE ENTIENDE COMO UN APOYO TECNICO Q & A DE APOYO TÉCNICO
Q: CÓMO CONSEGUIR UNA RÁPIDA RESPUESTA A MI SOLICITUD EN
SOPORTE TÉCNICO
A: por favor. Llevar a cabo una reparación simple formulario de asistencia
técnica" en nuestro sitio web
Q: Es la placa madre murió? Es
necesario quevolver a donde he comprado o pasar por unproceso de RMA?
A: después de que habían pasado por los procedimientos de solución de
problemas, pero el problema persiste, o si encuentra un evidente en la placa
base. Póngase en contacto con usted encuentra un daño evidente en la
Motherboard. por favor, contacte con su tienda de
distribuidor para obtener el servicio de RMA.
8
los derechos de autor y el aviso de garantía
la información contenida en este documento está sujeta a cambios sin previo
aviso y no representa ningún compromiso por parte del vendedor, que no
asume ninguna responsabilidad por cualquier error que pueda aparecer en este
manual.
ninguna garantía o representación expresa o implícita, se hace con respecto a

14. la calidad, exactitud y finura para cualquier parte específica de este documento.
en ningún evento el fabricante será responsable de daños, directos, indirectos,
especiales, incidentales o consecuentes que se presentan desde cualquier
defectuosa o un error en este manual o producto.
nombres de productos que aparecen en este manual son para fines de
identificación y sólo las marcas y nombres de productos o marcas que
aparecen en este documento son propiedad de sus respectivos dueños.
este documento contiene material protegido por leyes internacionales de
copyright. Todos los derechos reservados. ninguna parte de este manual se
podrá reproducir, transmitir o transcribir sin el expreso permiso por escrito del
fabricante y de este manual.
si no configurado correctamente la configuración de la placa base, causando el
mal funcionamiento de transbordo placa base o no, no podemos garantizar
ninguna responsabilidad.
9
Las concluciones son que a el autor se le debera dar garantias del producto
que se le sera vendido o comprado, el autor devera mirar y determinar ciertas
advertencias sobre estas garantías.
10
posdata: cuidado nuestra política sólo el bordo viene con el capón socket. e
ase la CPU mantener la tapa protección así después de la instalación no será
responsable por cualquier carnicería a la pin-registro de la sockert CPL.
1: quitar la protección del grifo
de la Sockel CPU y mantener la tapa.
2: tirar de la palanca de bloqueo toma de poner el zócalo y la subida de la
palanca hasta un ángulo de 90 grados
3: Buscar el borde de corte triangular en el zócalo y el CRU médico glosen
debe borde sacrificio triangular la CPU sólo en correlación.
4: Sostenga la CPU ABAJO DE LA FAMILIA. Y LUEGO Baje la palanca para
desbloqueado LA POSICIÓN
5: lugar que el CPU ejecutó montaje en la parte superior de la CPU instalada y
hacer que los cuatro tornillos que coincida con el carácter de préstamo la placa
base troncos y el macho del cable es tan la corrección de la CPU.
6: posesione los tornillos bien ajustados a la tarjeta madre del ventilador.
CUIDADOS: cuidado nuestra política sólo el bordo viene con el capón socket.
e ase la CPU mantener la tapa protección así después de la instalación no será
responsable por cualquier carnicería a la pin-registro de la sockert CPL.

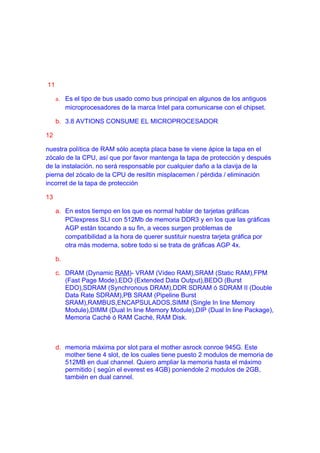

15. 11
a. Es el tipo de bus usado como bus principal en algunos de los antiguos
microprocesadores de la marca Intel para comunicarse con el chipset.
b. 3.8 AVTIONS CONSUME EL MICROPROCESADOR
12
nuestra política de RAM sólo acepta placa base te viene ápice la tapa en el
zócalo de la CPU, así que por favor mantenga la tapa de protección y después
de la instalación. no será responsable por cualquier daño a la clavija de la
pierna del zócalo de la CPU de resiltin misplacemen / pérdida / eliminación
incorret de la tapa de protección
13
a. En estos tiempo en los que es normal hablar de tarjetas gráficas
PCIexpress SLI con 512Mb de memoria DDR3 y en los que las gráficas
AGP están tocando a su fin, a veces surgen problemas de
compatibilidad a la hora de querer sustituir nuestra tarjeta gráfica por
otra más moderna, sobre todo si se trata de gráficas AGP 4x.
b.
c. DRAM (Dynamic RAM)- VRAM (Vídeo RAM),SRAM (Static RAM),FPM
(Fast Page Mode),EDO (Extended Data Output),BEDO (Burst
EDO),SDRAM (Synchronous DRAM),DDR SDRAM ó SDRAM II (Double
Data Rate SDRAM),PB SRAM (Pipeline Burst
SRAM),RAMBUS,ENCAPSULADOS,SIMM (Single In line Memory
Module),DIMM (Dual In line Memory Module),DIP (Dual In line Package),
Memoria Caché ó RAM Caché, RAM Disk.
d. memoria máxima por slot para el mother asrock conroe 945G. Este
mother tiene 4 slot, de los cuales tiene puesto 2 modulos de memoria de
512MB en dual channel. Quiero ampliar la memoria hasta el máximo
permitido ( según el everest es 4GB) poniendole 2 modulos de 2GB,
también en dual cannel.

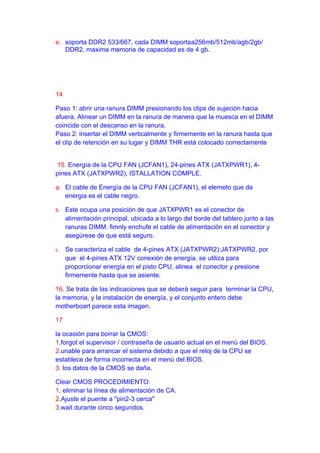

16. e. soporta DDR2 533/667, cada DIMM soportaa256mb/512mb/agb/2gb/
DDR2, maxima memoria de capacidad es de 4 gb.
14
Paso 1: abrir una ranura DIMM presionando los clips de sujeción hacia
afuera. Alinear un DIMM en la ranura de manera que la muesca en el DIMM
coincide con el descanso en la ranura.
Paso 2: insertar el DIMM verticalmente y firmemente en la ranura hasta que
el clip de retención en su lugar y DIMM THR está colocado correctamente
15. Energía de la CPU FAN (JCFAN1), 24-pines ATX (JATXPWR1), 4-
pines ATX (JATXPWR2), ISTALLATION COMPLE.
a. El cable de Energía de la CPU FAN (JCFAN1), el elemeto que da
energia es el cable negro.
b. Este ocupa una posición de que JATXPWR1 es el conector de
alimentación principal, ubicada a lo largo del borde del tablero junto a las
ranuras DIMM. fimnly enchufe el cable de alimentación en el conector y
asegúrese de que está seguro.
c. Se caracteriza el cable de 4-pines ATX (JATXPWR2):JATXPWR2, por
que el 4-pines ATX 12V conexión de energía. se utiliza para
proporcionar energía en el pisto CPU, alinea el conector y presione
firmemente hasta que se asiente.
16. Se trata de las indicaciones que se deberá seguir para terminar la CPU,
la memoria, y la instalación de energía, y el conjunto entero debe
motherboart parece esta imagen.
17
la ocasión para borrar la CMOS:
1.forgot el supervisor / contraseña de usuario actual en el menú del BIOS.
2.unable para arrancar el sistema debido a que el reloj de la CPU se
establece de forma incorrecta en el menú del BIOS.
3. los datos de la CMOS se daña.
Clear CMOS PROCEDIMIENTO:
1. eliminar la línea de alimentación de CA.
2.Ajuste el puente a "pin2-3 cerca"
3.wait durante cinco segundos.

17. 4.Ajuste el puente en el "contacto 1-2 close"
5.Power en la CA.
6.reset tu contraseña deseada o borrar los datos CMOS}
4CMOS: es una de las familias lógicas empleadas en la fabricación de circuitos
integrados. Su principal característica consiste en la utilización conjunta de
transistores de tipo MOS y tipo MOS configurados de tal forma que, en estado
de reposo, el consumo de energía es únicamente el debido a las corrientes
parásitas.En la actualidad, la mayoría de los circuitos integrados que se
fabrican utilizan la tecnología CMOS. Esto incluye microprocesadores,
memorias, procesadores digitales de señales y muchos otros tipos de circuitos
integrados digitales.
18

18. 19
Concluciones:
en conclusión una tarjeta madres es la central o primaria tarjeta de circuito
de un sistema de computo u otro sistema electrónico complejo. Una
computadora típica con el microprocesador, memoria principal, y otros
componentes básicos de la tarjeta madre. Otros componentes de la
computadora tal como almacenamiento externo, circuitos de control para

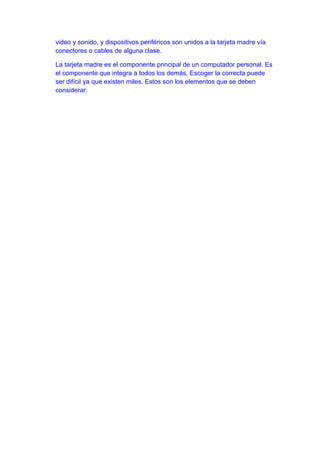

19. video y sonido, y dispositivos periféricos son unidos a la tarjeta madre vía
conectores o cables de alguna clase.
La tarjeta madre es el componente principal de un computador personal. Es
el componente que integra a todos los demás. Escoger la correcta puede
ser difícil ya que existen miles. Estos son los elementos que se deben
considerar:
