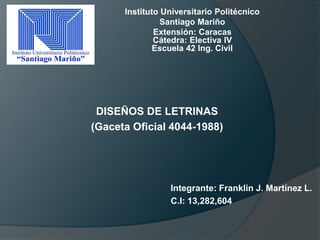

1. Instituto Universitario Politécnico
Santiago Mariño
Extensión: Caracas
Cátedra: Electiva IV
Escuela 42 Ing. Civil
DISEÑOS DE LETRINAS
(Gaceta Oficial 4044-1988)
Integrante: Franklin J. Martínez L.
C.I: 13,282,604

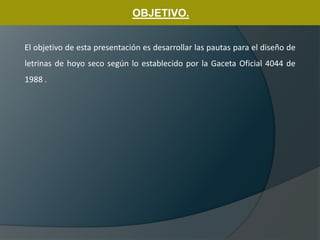

2. El objetivo de esta presentación es desarrollar las pautas para el diseño de
letrinas de hoyo seco según lo establecido por la Gaceta Oficial 4044 de
1988 .
OBJETIVO.

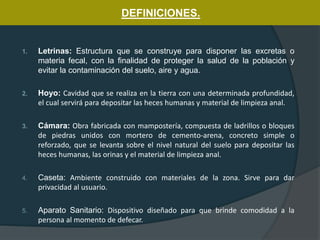

3. 1. Letrinas: Estructura que se construye para disponer las excretas o
materia fecal, con la finalidad de proteger la salud de la población y
evitar la contaminación del suelo, aire y agua.
2. Hoyo: Cavidad que se realiza en la tierra con una determinada profundidad,
el cual servirá para depositar las heces humanas y material de limpieza anal.
3. Cámara: Obra fabricada con mampostería, compuesta de ladrillos o bloques
de piedras unidos con mortero de cemento-arena, concreto simple o
reforzado, que se levanta sobre el nivel natural del suelo para depositar las
heces humanas, las orinas y el material de limpieza anal.
4. Caseta: Ambiente construido con materiales de la zona. Sirve para dar
privacidad al usuario.
5. Aparato Sanitario: Dispositivo diseñado para que brinde comodidad a la
persona al momento de defecar.
DEFINICIONES.

4. DISEÑOS DE LETRINAS

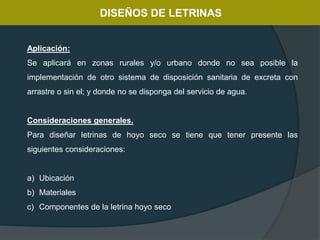

Aplicación:
Se aplicará en zonas rurales y/o urbano donde no sea posible la
implementación de otro sistema de disposición sanitaria de excreta con
arrastre o sin el; y donde no se disponga del servicio de agua.
Consideraciones generales.
Para diseñar letrinas de hoyo seco se tiene que tener presente las
siguientes consideraciones:
a) Ubicación
b) Materiales
c) Componentes de la letrina hoyo seco

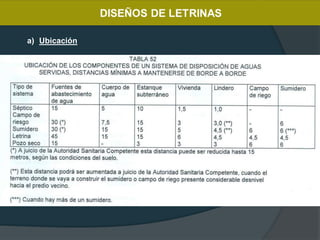

5. a) Ubicación

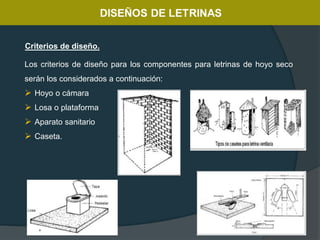

6. Criterios de diseño.
Los criterios de diseño para los componentes para letrinas de hoyo seco
serán los considerados a continuación:
 Hoyo o cámara
 Losa o plataforma
 Aparato sanitario
 Caseta.

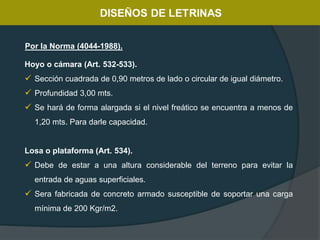

7. Hoyo o cámara (Art. 532-533).
 Sección cuadrada de 0,90 metros de lado o circular de igual diámetro.
 Profundidad 3,00 mts.
 Se hará de forma alargada si el nivel freático se encuentra a menos de
1,20 mts. Para darle capacidad.
Losa o plataforma (Art. 534).
 Debe de estar a una altura considerable del terreno para evitar la
entrada de aguas superficiales.
 Sera fabricada de concreto armado susceptible de soportar una carga
mínima de 200 Kgr/m2.
Por la Norma (4044-1988).

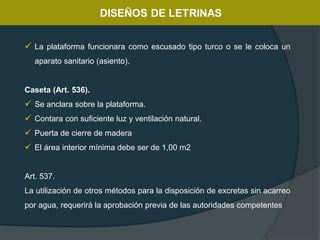

8.  La plataforma funcionara como escusado tipo turco o se le coloca un
aparato sanitario (asiento).
Caseta (Art. 536).
 Se anclara sobre la plataforma.
 Contara con suficiente luz y ventilación natural.
 Puerta de cierre de madera
 El área interior mínima debe ser de 1,00 m2
Art. 537.
La utilización de otros métodos para la disposición de excretas sin acarreo
por agua, requerirá la aprobación previa de las autoridades competentes

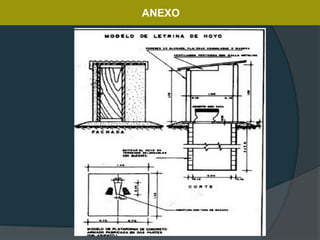

9. ANEXO
