Indicadores para evaluacion de medidas en planificación de transporte

1. LINK CALCULATOR
Ing. Julio Cesar LavadoYarasca

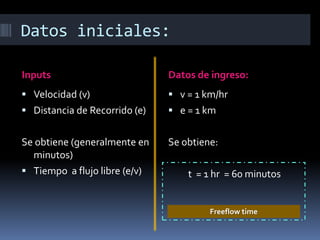

2. Datos iniciales:
Inputs Datos de ingreso:
 Velocidad (v)
 Distancia de Recorrido (e)
Se obtiene (generalmente en
minutos)
 Tiempo a flujo libre (e/v)
 v = 1 km/hr
 e = 1 km
Se obtiene:
t = 1 hr = 60 minutos
Freeflow time

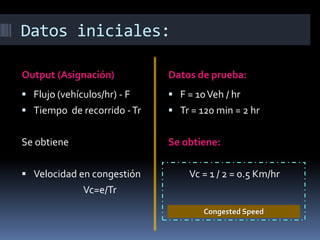

3. Datos iniciales:
Output (Asignación) Datos de prueba:
 Flujo (vehículos/hr) - F
 Tiempo de recorrido -Tr
Se obtiene
 Velocidad en congestión
Vc=e/Tr
 F = 10Veh / hr
 Tr = 120 min = 2 hr
Se obtiene:
Vc = 1 / 2 = 0.5 Km/hr
Congested Speed

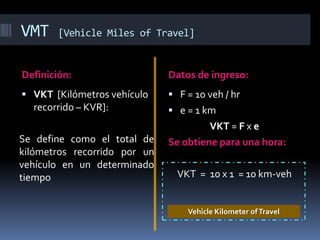

4. VMT [Vehicle Miles of Travel]
Definición: Datos de ingreso:
 VKT [Kilómetros vehículo
recorrido – KVR]:
Se define como el total de
kilómetros recorrido por un
vehículo en un determinado
tiempo
 F = 10 veh / hr
 e = 1 km
VKT = F x e
Se obtiene para una hora:
VKT = 10 x 1 = 10 km-veh
Vehicle Kilometer ofTravel

5. VHT [Vehicle Hours of Travel]
Definición: Datos de ingreso:
 VHT [Horas vehículo
recorrido ]:
Se define como el total de
horas transcurridas por un
vehículo en un determinado
tramo
 F = 10 veh / hr
 Tr = 120 min = 2 hrs
VHT = F xTr
Se obtiene para una hora:
VHT = 10 x 2 = 20 Hrs-veh
Vehicle Hours ofTravel

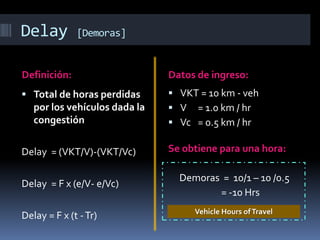

6. Delay [Demoras]
Definición: Datos de ingreso:
 Total de horas perdidas
por los vehículos dada la
congestión
Delay = (VKT/V)-(VKT/Vc)
Delay = F x (e/V- e/Vc)
Delay = F x (t -Tr)
 VKT = 10 km - veh
 V = 1.0 km / hr
 Vc = 0.5 km / hr
Se obtiene para una hora:
Demoras = 10/1 – 10 /0.5
= -10 Hrs
Vehicle Hours ofTravel

7. % Delay [Percent Delay]
Definición: Datos de ingreso:
 Total de horas perdidas
por los vehículos dada la
congestión
% Delay = Delay /VHT
% Delay = (t –Tr) / tr
 Delay = 10 hrs
 VHT = 20 hrs
Se obtiene para una hora:
% Delay = 10 / 20
= 0.5
% Delay

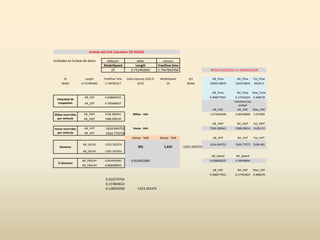

8. Analisis del Link Calculator (ID 96262)
Unidades en la base de datos Millas/hr Millas minutes
ModelSpeed Length Freeflow time
25 0.731992602 1.7567822456 RESULTADOS DE LA ASIGNACION
ID Length Freeflow Time Daily Capacity (LOS E) ModelSpeed ID1 AB_Flow BA_Flow Tot_Flow
96262 0.731992602 1.756782317 6153 25 96262 10295.60875 10229.8959 20525.5
AB_Time BA_Time Max_Time
Velocidad de
Congestion
AB_CSP 4.638600225 9.468277931 9.17763424 9.468278
AB_CSP 4.785498637
volumen/cap
acidad
AB_VOC BA_VOC Max_VOC
Millas recorridas
por vehiculo
AB_VMT 7536.309441 Millas - Veh 1.673266496 1.66258669 1.673266
AB_VMT 7488.208139
AB_VMT BA_VMT Tot_VMT
Horas recorridas
por vehiculo
AB_VHT 1624.694752 Horas - Veh 7536.309441 7488.20814 15024.52
AB_VHT 1564.770718
Horas - Veh Horas - Veh AB_VHT BA_VHT Tot_VHT
Demoras
AB_DELAY -1323.242374
301 1,625 -1323.242374
1624.694752 1564.77072 3189.465
AB_DELAY -1265.242393
AB_Speed BA_Speed
% Demoras
AB_PDELAY -0.814455991 0.814455983 4.638600225 4.78549864
AB_PDELAY -0.808580055
AB_VDF BA_VDF Max_VDF
9.468277931 9.17763424 9.468278
0.029279704
0.157804632
-0.128524928 -1323.242374
