TransCAD Module I

09
TransCAD Guía Fácil
CURSO DE INTRODUCCIÓN A LA MODELACIÓN
DE TRANSPORTE CON TRANSCAD
Julio Cesar Lavado Yarasca

Curso de TransCAD TransCAD guía fácil .

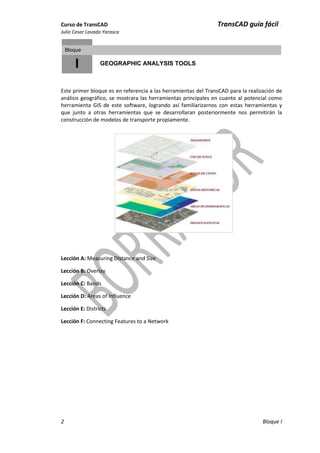

2 Bloque I
I
Bloque
GEOGRAPHIC ANALYSIS TOOLS
Este primer bloque es en referencia a las herramientas del TransCAD para la realización de
análisis geográfico, se mostrara las herramientas principales en cuanto al potencial como
herramienta GIS de este software, logrando así familiarizarnos con estas herramientas y
que junto a otras herramientas que se desarrollaran posteriormente nos permitirán la
construcción de modelos de transporte propiamente.
Lección A: Measuring Distance and Size
Lección B: Overlay
Lección C: Bands
Lección D: Areas of Influence
Lección E: Districts
Lección F: Connecting Features to a Network

3 Bloque I / Lección A
A
LECCIÓN
Measuring Distance and Size
Si bien al tener mapas uno puede decir muy rápidamente las características de las
diferentes entidades (áreas, líneas o puntos) y que tan cerca están el uno al otro y
cuáles están lejos, A veces, sin embargo, quiere más exactitud en la medición de la
distancia entre los puntos en un mapa o del tamaño de una región determinada. Por
ejemplo, puede que desee medir la distancia entre dos almacenes o estimar el tamaño
de un parque, centro comercial, o un lote.
TransCAD registra la longitud de cualquier línea y el tamaño de cualquier. Puede ver esos valores
utilizando la herramienta de información o un DataView (tabla sociada al layer).
TransCAD cuenta con herramientas especializadas para la medición de distancia (measure distance)
y superficie (measure size). La distancia le permite trazar una línea en la pantalla y tener información
de la longitud total de esa línea. La herramienta de superficie le permite extraer de una zona su
información del perímetro y superficie.
MEASURE
DISTANCE
MEASURE
SIZE
Matriz de distancias
En esta lección se utilizara un archivo que contiene información del Distrito de Breña (breña.dbd), el
cual tiene una base de datos con los siguientes campos: Area, USO2000, TOT_POB, TOT_VIV,
NOM_USUELO.
El supuesto es determinar una matriz que contenga la
distancia de todas las entidades de la capa DistrBreña.
Ubicándonos sobre el layer DistrBreña ingresar a:
Tools/Geographic Analysis/Distance Matrix…
En la casilla de selección From (Desde «ORIGEN») se debe elegir la seleccion realizada previamente,
para nuestro caso se utilizara todos los elementos del layer DistrBreña (All Features).
En la casilla de selección To (Hacia «DESTINO») se debe elegir la seleccion realizada previamente,
para nuestro caso se utilizara todos los elementos del layer DistrBreña (All Features).

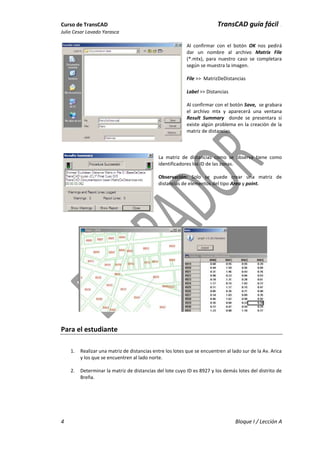

4 Bloque I / Lección A
Al confirmar con el botón OK nos pedirá
dar un nombre al archivo Matrix File
(*.mtx), para nuestro caso se completara
según se muestra la imagen.
File >> MatrizDeDistancias
Label >> Distancias
Al confirmar con el botón Save, se grabara
el archivo mtx y aparecerá una ventana
Result Summary donde se presentara si
existe algún problema en la creación de la
matriz de distancias.
La matriz de distancias como se observa tiene como
identificadores los ID de las zonas.
Observación: Solo se puede crear una matriz de
distancias de elementos del tipo Area y point.
Para el estudiante
1. Realizar una matriz de distancias entre los lotes que se encuentren al lado sur de la Av. Arica
y los que se encuentren al lado norte.
2. Determinar la matriz de distancias del lote cuyo ID es 8927 y los demás lotes del distrito de
Breña.

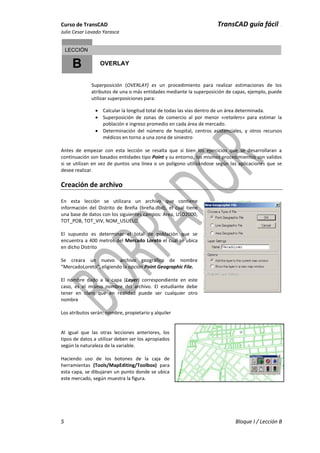

5 Bloque I / Lección B
B
LECCIÓN
OVERLAY
Superposición (OVERLAY) es un procedimiento para realizar estimaciones de los
atributos de una o más entidades mediante la superposición de capas, ejemplo, puede
utilizar superposiciones para:
 Calcular la longitud total de todas las vías dentro de un área determinada.
 Superposición de zonas de comercio al por menor «retailers» para estimar la
población e ingreso promedio en cada área de mercado.
 Determinación del número de hospital, centros asistenciales, y otros recursos
médicos en torno a una zona de siniestro
Antes de empezar con esta lección se resalta que si bien los ejercicios que se desarrollaran a
continuación son basados entidades tipo Point y su entorno, los mismos procedimientos son validos
si se utilizan en vez de puntos una línea o un polígono utilizándose según las aplicaciones que se
desee realizar.
Creación de archivo
En esta lección se utilizara un archivo que contiene
información del Distrito de Breña (breña.dbd), el cual tiene
una base de datos con los siguientes campos: Area, USO2000,
TOT_POB, TOT_VIV, NOM_USUELO.
El supuesto es determinar el total de población que se
encuentra a 400 metros del Mercado Loreto el cual se ubica
en dicho Distrito
Se creara un nuevo archivo geográfico de nombre
“MercadoLoreto”, eligiendo la opción Point Geographic File.
El nombre dado a la capa (Layer) correspondiente en este
caso, es el mismo nombre del archivo. El estudiante debe
tener en claro que en realidad puede ser cualquier otro
nombre
Los atributos serán: nombre, propietario y alquiler
Al igual que las otras lecciones anteriores, los
tipos de datos a utilizar deben ser los apropiados
según la naturaleza de la variable.
Haciendo uso de los botones de la caja de
herramientas (Tools/MapEditing/Toolbox) para
esta capa, se dibujaran un punto donde se ubica
este mercado, según muestra la figura.

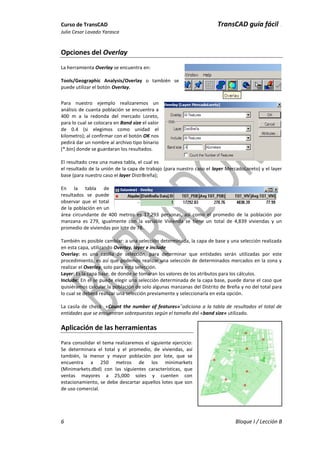

Opciones del Overlay
La herramienta Overlay se encuentra en:
Tools/Geographic Analysis/Overlay o también se
puede utilizar el botón Overlay.
Para nuestro ejemplo realizaremos un
análisis de cuanta población se encuentra a
400 m a la redonda del mercado Loreto,
para lo cual se colocara en Band size el valor
de 0.4 (si elegimos como unidad el
kilometro); al confirmar con el botón OK nos
pedirá dar un nombre al archivo tipo binario
(*.bin) donde se guardaran los resultados.
El resultado crea una nueva tabla, el cual es
el resultado de la unión de la capa de trabajo (para nuestro caso el layer MercadoLoreto) y el layer
base (para nuestro caso el layer DistrBreña);
En la tabla de
resultados se puede
observar que el total
de la población en un
área circundante de 400 metros es 17,293 personas, así como el promedio de la población por
manzana es 279, igualmente con la variable Vivienda se tiene un total de 4,839 viviendas y un
promedio de viviendas por lote de 78.
También es posible cambiar: a una selección determinada, la capa de base y una selección realizada
en esta capa, utilizando Overlay, layer e include
Overlay: es una casilla de selección, para determinar que entidades serán utilizadas por este
procedimiento, es así que podemos realizar una selección de determinados mercados en la zona y
realizar el Overlay, solo para esta selección.
Layer: Es la capa base, de donde se tomaran los valores de los atributos para los cálculos.
Include: En el se puede elegir una selección determinada de la capa base, puede darse el caso que
quisiéramos calcular la población de solo algunas manzanas del Distrito de Breña y no del total para
lo cual se deberá realizar una selección previamente y seleccionarla en esta opción.
La casila de check «Count the number of features»¨adiciona a la tabla de resultados el total de
entidades que se encuentran sobrepuestas según el tamaño del «band size» utilizado.
Aplicación de las herramientas
Para consolidar el tema realizaremos el siguiente ejercicio:
Se determinara el total y el promedio, de viviendas, así
también, la menor y mayor población por lote, que se
encuentra a 250 metros de los minimarkets
(Minimarkets.dbd) con las siguientes características, que
ventas mayores a 25,000 soles y cuenten con
estacionamiento, se debe descartar aquellos lotes que son
de uso comercial.

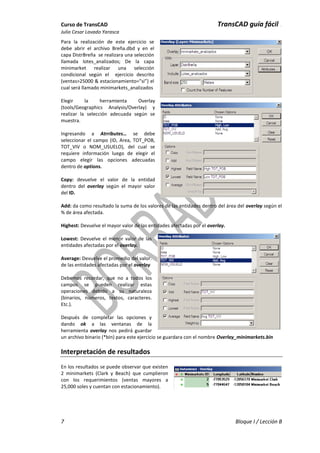

Para la realización de este ejercicio se
debe abrir el archivo Breña.dbd y en el
capa DistrBreña se realizara una selección
llamada lotes_analizados; De la capa
minimarket realizar una selección
condicional según el ejercicio descrito
(ventas>25000 & estacionamiento=”si”) el
cual será llamado minimarkets_analizados
Elegir la herramienta Overlay
(tools/Geographics Analysis/Overlay) y
realizar la selección adecuada según se
muestra.
Ingresando a Atrributes… se debe
seleccionar el campo (ID, Area, TOT_POB,
TOT_VIV o NOM_USUELO), del cual se
requiere información luego de elegir el
campo elegir las opciones adecuadas
dentro de options.
Copy: devuelve el valor de la entidad
dentro del overlay según el mayor valor
del ID.
Add: da como resultado la suma de los valores de las entidades dentro del área del overlay según el
% de área afectada.
Highest: Devuelve el mayor valor de las entidades afectadas por el overlay.
Lowest: Devuelve el menor valor de las
entidades afectadas por el overlay.
Average: Devuelve el promedio del valor.
de las entidades afectadas por el overlay
Debemos recordar, que no a todos los
campos se pueden realizar estas
operaciones debido a su naturaleza
(binarios, números, textos, caracteres.
Etc.).
Después de completar las opciones y
dando ok a las ventanas de la
herramienta overlay nos pedirá guardar
un archivo binario (*bin) para este ejercicio se guardara con el nombre Overlay_minimarkets.bin
Interpretación de resultados
En los resultados se puede observar que existen
2 minimarkets (Clark y Beach) que cumplieron
con los requerimientos (ventas mayores a
25,000 soles y cuentan con estacionamiento).

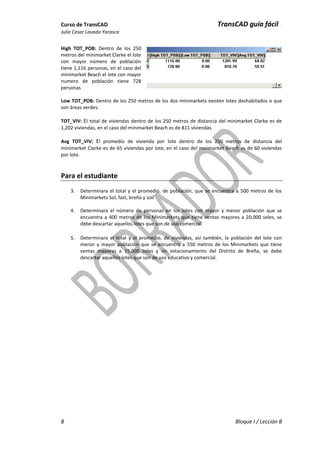

High TOT_POB: Dentro de los 250
metros del minimarket Clarke el lote
con mayor número de población
tiene 1,116 personas, en el caso del
minimarket Beach el lote con mayor
numero de población tiene 728
personas
Low TOT_POB: Dentro de los 250 metros de los dos minimarkets existen lotes deshabitados o que
son áreas verdes.
TOT_VIV: El total de viviendas dentro de los 250 metros de distancia del minimarket Clarke es de
1,202 viviendas, en el caso del minimarket Beach es de 811 viviendas.
Avg TOT_VIV: El promedio de vivienda por lote dentro de los 250 metros de distancia del
minimarket Clarke es de 65 viviendas por lote, en el caso del minimarket Beach es de 60 viviendas
por lote.
Para el estudiante
3. Determinara el total y el promedio, de población, que se encuentra a 500 metros de los
Minimarkets Sol, fast, breña y soil
4. Determinara el número de personas en los lotes con mayor y menor población que se
encuentra a 400 metros de los Minimarkets que tiene ventas mayores a 20,000 soles, se
debe descartar aquellos lotes que son de uso comercial.
5. Determinara el total y el promedio, de viviendas, así también, la población del lote con
menor y mayor población que se encuentra a 550 metros de los Minimarkets que tiene
ventas mayores a 15,000 soles y sin estacionamiento del Distrito de Breña, se debe
descartar aquellos lotes que son de uso educativo y comercial.

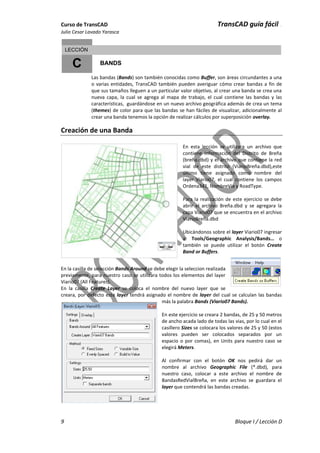

9 Bloque I / Lección D
C
LECCIÓN
BANDS
Las bandas (Bands) son también conocidas como Buffer, son áreas circundantes a una
o varias entidades, TransCAD también pueden averiguar cómo crear bandas a fin de
que sus tamaños lleguen a un particular valor objetivo, al crear una banda se crea una
nueva capa, la cual se agrega al mapa de trabajo, el cual contiene las bandas y las
características, guardándose en un nuevo archivo geográfica además de crea un tema
(themes) de color para que las bandas se han fáciles de visualizar, adicionalmente al
crear una banda tenemos la opción de realizar cálculos por superposición overlay.
Creación de una Banda
En esta lección se utilizara un archivo que
contiene información del Distrito de Breña
(breña.dbd) y el archivo que contiene la red
vial de este distrito (ViarioBreña.dbd),este
último tiene asignado como nombre del
layer Viario07, el cual contiene los campos
Ordena341, NombreVia y RoadType.
Para la realización de este ejercicio se debe
abrir el archivo Breña.dbd y se agregara la
capa Viario07 que se encuentra en el archivo
ViarioBreña.dbd
Ubicándonos sobre el layer Viario07 ingresar
a: Tools/Geographic Analysis/Bands… o
también se puede utilizar el botón Create
Band or Buffers.
En la casilla de selección Bands Around se debe elegir la seleccion realizada
previamente, para nuestro caso se utilizara todos los elementos del layer
Viario07 (All Features).
En la casilla Create Layer se coloca el nombre del nuevo layer que se
creara, por defecto este layer tendrá asignado el nombre de layer del cual se calculan las bandas
más la palabra Bands (Viario07 Bands).
En este ejercicio se creara 2 bandas, de 25 y 50 metros
de ancho acada lado de todas las vias, por lo cual en el
casillero Sizes se colocara los valores de 25 y 50 (estos
valores pueden ser colocados separados por un
espacio o por comas), en Units para nuestro caso se
elegirá Meters.
Al confirmar con el botón OK nos pedirá dar un
nombre al archivo Geographic File (*.dbd), para
nuestro caso, colocar a este archivo el nombre de
BandasRedVialBreña, en este archivo se guardara el
layer que contendrá las bandas creadas.

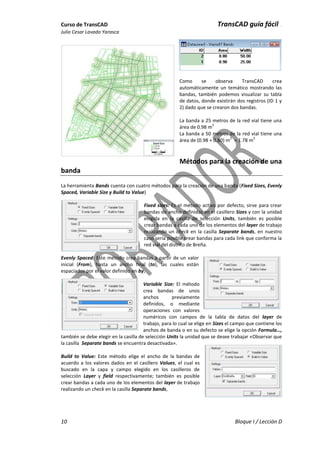

Como se observa TransCAD crea
automáticamente un temático mostrando las
bandas, también podemos visualizar su tabla
de datos, donde existirán dos registros (ID 1 y
2) dado que se crearon dos bandas.
La banda a 25 metros de la red vial tiene una
área de 0.98 m
2
La banda a 50 metros de la red vial tiene una
área de (0.98 + 0.80) m
2
= 1.78 m
2
Métodos para la creación de una
banda
La herramienta Bands cuenta con cuatro métodos para la creación de una banda (Fixed Sizes, Evenly
Spaced, Variable Size y Build to Value)
Fixed sizes: Es el método activo por defecto, sirve para crear
bandas de ancho definidas en el casillero Sizes y con la unidad
elegida en la casilla de selección Units, también es posible
crear bandas a cada uno de los elementos del layer de trabajo
realizando un check en la casilla Separate bands, en nuestro
caso sería posible crear bandas para cada link que conforma la
red vial del distrito de Breña.
Evenly Spaced: Este método crea bandas a partir de un valor
inicial (From), hasta un ancho final (to), las cuales están
espaciados por el valor definido en by,
Variable Size: El método
crea bandas de unos
anchos previamente
definidos, o mediante
operaciones con valores
numéricos con campos de la tabla de datos del layer de
trabajo, para lo cual se elige en Sizes el campo que contiene los
anchos de banda o en su defecto se elige la opción Formula…,
también se debe elegir en la casilla de selección Units la unidad que se desee trabajar «Observar que
la casilla Separate bands se encuentra desactivada».
Build to Value: Este método elige el ancho de la bandas de
acuerdo a los valores dados en el casillero Values, el cual es
buscado en la capa y campo elegido en los casilleros de
selección Layer y field respectivamente; también es posible
crear bandas a cada uno de los elementos del layer de trabajo
realizando un check en la casilla Separate bands,

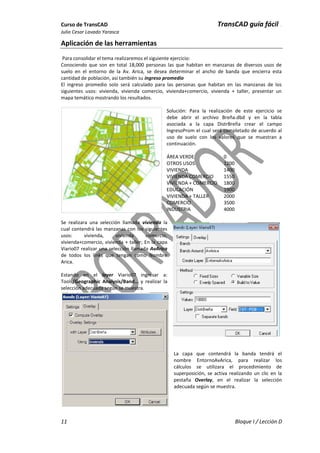

Para consolidar el tema realizaremos el siguiente ejercicio:
Conociendo que son en total 18,000 personas las que habitan en manzanas de diversos usos de
suelo en el entorno de la Av. Arica, se desea determinar el ancho de banda que encierra esta
cantidad de población, así también su ingreso promedio
El ingreso promedio solo será calculado para las personas que habitan en las manzanas de los
siguientes usos: vivienda, vivienda comercio, vivienda+comercio, vivienda + taller, presentar un
mapa temático mostrando los resultados.
Solución: Para la realización de este ejercicio se
debe abrir el archivo Breña.dbd y en la tabla
asociada a la capa DistrBreña crear el campo
IngresoProm el cual será completado de acuerdo al
uso de suelo con los valores que se muestran a
continuación.
ÁREA VERDE 0
OTROS USOS 1200
VIVIENDA 1400
VIVIENDA COMERCIO 1550
VIVIENDA + COMERCIO 1800
EDUCACIÓN 1900
VIVIENDA + TALLER 2000
COMERCIO 3500
INDUSTRIA 4000
Se realizara una selección llamada vivienda la
cual contendrá las manzanas con los siguientes
usos: vivienda, vivienda comercio,
vivienda+comercio, vivienda + taller; En la capa
Viario07 realizar una selección llamada AvArica
de todos los links que tengan como Nombre
Arica.
Estando en el layer Viario07 ingresar a:
Tools/Geographic Analysis/Band… y realizar la
selección adecuada según se muestra.
La capa que contendrá la banda tendrá el
nombre EntornoAvArica, para realizar los
cálculos se utilizara el procedimiento de
superposición, se activa realizando un clic en la
pestaña Overlay, en el realizar la selección
adecuada según se muestra.

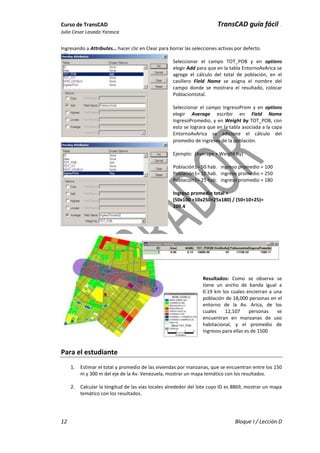

Ingresando a Attributes… hacer clic en Clear para borrar las selecciones activas por defecto.
Seleccionar el campo TOT_POB y en options
elegir Add para que en la tabla EntornoAvArica se
agrege el cálculo del total de población, en el
casillero Field Name se asigna el nombre del
campo donde se mostrara el resultado, colocar
Poblaciontotal.
Seleccionar el campo IngresoProm y en options
elegir Average escribir en Field Name
IngresoPromedio, y en Weight by TOT_POB, con
esto se lograra que en la tabla asociada a la capa
EntornoAvArica se adicione el cálculo del
promedio de ingresos de la población.
Ejemplo: (Average + Weight by)
Población1= 50 hab. ingreso promedio = 100
Ingreso promedio total =
(50x100 +10x250+25x180) / (50+10+25)=
109.4
Resultados: Como se observa se
tiene un ancho de banda igual a
0.19 km los cuales encierran a una
población de 18,000 personas en el
entorno de la Av. Arica, de los
cuales 12,107 personas se
encuentran en manzanas de uso
habitacional, y el promedio de
ingresos para ellas es de 1500
Para el estudiante
1. Estimar el total y promedio de las viviendas por manzanas, que se encuentran entre los 150
m y 300 m del eje de la Av. Venezuela, mostrar un mapa temático con los resultados.
2. Calcular la longitud de las vías locales alrededor del lote cuyo ID es 8869, mostrar un mapa
temático con los resultados.

D
LECCIÓN
BUILDING AREAS OF INFLUENCE
Área de influencia, TransCAD puede crear automáticamente las zonas de influencia en
torno a puntos en una capa (como mínimo 3 puntos) mediante la metodología
conocida como Polígonos Thiessen (diagrama de Voronoi).
Cuando TransCAD crea zonas de influencia, se inicia la construcción de un gran círculo
que contiene todos los puntos de interés. Entonces el círculo se divide en zonas, con
un área para cada punto de entrada. Como resultado de ello, las áreas que se
construyen en torno a los puntos en el borde puede ser mucho mayor que los que se
encuentran en el centro.
Creación de áreas de influencia
En esta lección se utilizara un archivo que contiene
información del Distrito de Breña (breña.dbd), el cual
tiene una base de datos con los siguientes campos:
Area, USO2000, TOT_POB, TOT_VIV, NOM_USUELO, y
adicionar la capa minimarket que se encuentra en el
archivo minimarkets.dbd el cual tiene los siguientes
campos: Nombre, ventas y estacionamiento.
Ubicándonos sobre el layer minimarkets ingresar a:
Tools / Geographic Analysis / Areas of Influence…
Al confirmar con el botón OK nos pedirá dar un nombre al
archivo del tipo Area Geographic File. (*.dbd) donde se
guardaran el layer que contiene las areas de influencias
de los minimarkets.
Opciones de Areas of Influence
Around: es una casilla de selección, para determinar que
entidades serán utilizadas por este procedimiento, es así
que podemos realizar una selección de determinados
minimarkets creando las respectivas áreas de influencia.
La selección debe ser previamente realizada.
Layer Name: En esta casilla se puede definir el nombre que
llevara el nuevo layer, que se creara por defecto tiene el
nombre Area of Influence
En el momento de crear las áreas de influencia, es posible
realizar cálculos por sobreposición de estas áreas utilizando
Overlay Settings que básicamente es lo ya descrito en la
lección anterior.

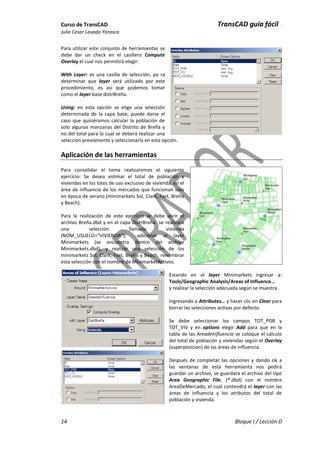

Para utilizar este conjunto de herramientas se
debe dar un check en el casillero Compute
Overlay el cual nos permitirá elegir:
With Layer: es una casilla de selección, pa ra
determinar que layer será utilizado por este
procedimiento, es así que podemos tomar
como el layer base distrBreña.
Using: en esta opción se elige una selección
determinada de la capa base, puede darse el
caso que quisiéramos calcular la población de
solo algunas manzanas del Distrito de Breña y
no del total para lo cual se deberá realizar una
selección previamente y seleccionarla en esta opción.
Para consolidar el tema realizaremos el siguiente
ejercicio: Se desea estimar el total de población y
viviendas en los lotes de uso exclusivo de vivienda, en el
área de influencia de los mercados que funcionan solo
en época de verano (minimarkets Sol, Clark, Fast, Breña
y Beach).
Para la realización de este ejercicio se debe abrir el
archivo Breña.dbd y en el capa DistrBreña se realizara
una selección llamada vivienda
(NOM_USUELO=”VIVIENDA”); adicionar el layer
Minimarkets (se encuentra dentro del archivo
Minimarkets.dbd), y realizar una selección de los
minimarkets Sol, Clark, Fast, Breña y Beach, renombrar
esta selección con el nombre de MinimarketActivos.
Estando en el layer Minimarkets ingresar a:
Tools/Geographic Analysis/Areas of Influence…
y realizar la selección adecuada según se muestra.
Ingresando a Attributes… y hacer clic en Clear para
borrar las selecciones activas por defecto.
Se debe seleccionar los campos TOT_POB y
TOT_VIV y en options elegir Add para que en la
tabla de las AreadeInfluencia se coloque el cálculo
del total de población y viviendas según el Overlay
(superposicion) de las áreas de influencia.
Después de completar las opciones y dando ok a
las ventanas de esta herramienta nos pedirá
guardar un archivo, se guardara el archivo del tipo
Area Geographic File. (*.dbd) con el nombre
AreaDeMercado, el cual contendrá el layer con las
áreas de influencia y los atributos del total de
población y vivienda.

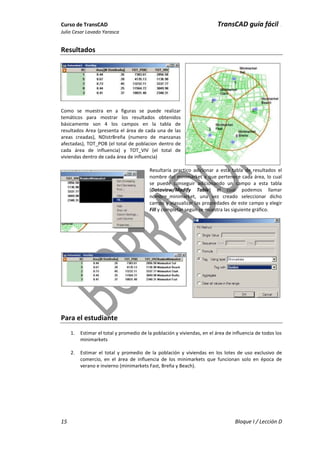

Resultados
Como se muestra en a figuras se puede realizar
temáticos para mostrar los resultados obtenidos
básicamente son 4 los campos en la tabla de
resultados Area (presenta el área de cada una de las
areas creadas), NDistrBreña (numero de manzanas
afectadas), TOT_POB (el total de poblacion dentro de
cada área de influencia) y TOT_VIV (el total de
viviendas dentro de cada área de influencia)
Resultaría practico adicionar a esta tabla de resultados el
nombre del minimarket a que pertenece cada área, lo cual
se puede conseguir adicionando un campo a esta tabla
(Dataview/Modify Table) el cual podemos llamar
nombre_minimarket, una vez creado seleccionar dicho
campo y viasualizar las propiedades de este campo y elegir
Fill y completar según se muestra las siguiente gráfico.
Para el estudiante
1. Estimar el total y promedio de la población y viviendas, en el área de influencia de todos los
minimarkets
2. Estimar el total y promedio de la población y viviendas en los lotes de uso exclusivo de
comercio, en el área de influencia de los minimarkets que funcionan solo en época de
verano e invierno (minimarkets Fast, Breña y Beach).

16 Bloque I / Lección E
E
LECCIÓN
Creating districts
Districts, es un área que se compone de varias sub áreas más pequeñas,
TransCAD puede calcular los atributos en base a las sub áreas.
Creación de un districts
Para la realización de este ejercicio se debe abrir el archivo ZAT
Lima.dbd el cual contiene la capa Áreas, con los siguientes
campos, Cantidad, NomDistrito, Nomcuenca, Cuenca-def,
viajes-generados y viajes-atraidos.
Ubicándonos sobre el layer Areas ingresar a:
Tools/Geographic Analysis/Merge by Value… o también se
puede utilizar el botón Merge by Value…
Merge: Es una casilla de selección, para
determinar que entidades serán utilizadas por
este procedimiento, La selección debe ser
previamente realizada.
Based on: En esta casilla de selección se elige el
campo de referencia que se utilizara para unir las
áreas (las áreas con igual valor en el campo
elegido serán unidos)
Create Layer: En esta casilla se puede definir el
nombre que llevara el nuevo layer que se creara,
por defecto tiene el nombre Districts.
Attributes: Realizando un check en la casilla Compute Attributes se activa el botón Atrributes… que
sirve para adicionar campos al nuevo layer en base a la tabla relacionada al layer activo (Ver lección
A: Overlay)
Realizando la selección y completando según se muestra en la figura y Al confirmar con el botón OK
nos pedirá dar un nombre al archivo del tipo Area Geographic File. (*.dbd) donde se guardaran el
layer LimaCuencas que contiene las Áreas según el nombre de la cuenca asignada.

17 Bloque I / Lección E
Para el estudiante
1. Utilizando el archivo ZAT Lima.dbd, unir solo los distritos del cono sur y del cono norte
utilizando el campo Nomcuenca y en la tabla asociada a este nuevo layer se debe mostrar el
número total de hospitales en estas cuencas, presentar un mapa temático como se muestra
a continuación.

18 Bloque I / Lección F
F
LECCIÓN
Connecting Features to a Network
Diversos problemas en el área de transporte y transito conducen a usar
diferentes entidades dentro de las capas del tipo line, como por ejemplo
carreteras, vías urbanas, líneas ferroviarias; dentro de los análisis de
planeamiento y logística, con frecuencias se utilizan archivos geográficos
separados a estos, siendo necesario para la resolución de problemas la
creaciones de conexiones entre ellas, un claro ejemplo son los llamados
conectores que viene hacer la conexión de las áreas conocidas como ZAT
(Traffic Analysis Zone) a la red vial.
Creación de «Connecting Features to a Network»
Para la realización de este ejercicio se debe abrir
el archivo ViarioBreña.dbd, y adicionar la capa
ZAT Breña que se encuentra en el archivo
ZAT_Breña.dbd el cual tiene los siguientes
campos: Nombre, ventas y estacionamiento.
En las tablas asociadas a las capas Viario07 y
Nodos07 adicionar un campo con el nombre
conector, este campo servirá para asociar las
zonas de transito con el viario.
Para una adecuada visualización e
interpretación de la asociación se debe mostrar
en el área de trabajo del TransCAD las tablas y
las capas según se muestra la siguiente imagen.

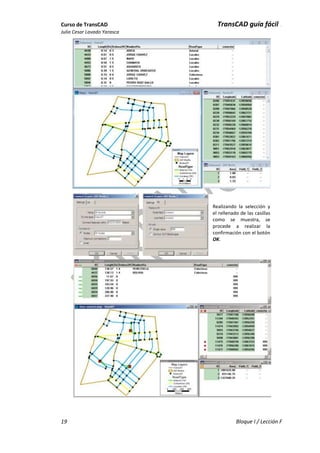

Realizando la selección y
el rellenado de las casillas
como se muestra, se
procede a realizar la
confirmación con el botón
OK.

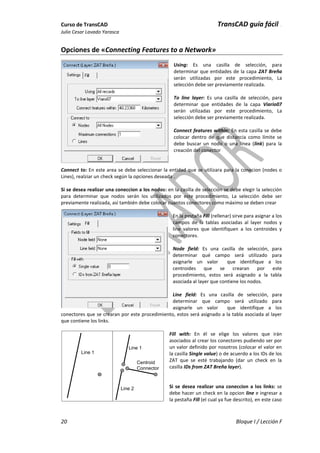

Opciones de «Connecting Features to a Network»
Using: Es una casilla de selección, para
determinar que entidades de la capa ZAT Breña
serán utilizadas por este procedimiento, La
selección debe ser previamente realizada.
To line layer: Es una casilla de selección, para
determinar que entidades de la capa Viario07
serán utilizadas por este procedimiento, La
selección debe ser previamente realizada.
Connect features within: En esta casilla se debe
colocar dentro de que distancia como límite se
debe buscar un nodo o una línea (link) para la
creación del conector
Connect to: En este area se debe seleccionar la entidad que se utilizara para la conecion (nodes o
Lines), realziar un check según la opciones deseada .
Si se desea realizar una coneccion a los nodos: en la casilla de selección se debe elegir la selección
para determinar que nodos serán los utilizados por este procedimiento, La selección debe ser
previamente realizada, así también debe colocar cuantos conectores como máximo se deben crear
En la pestaña Fill (rellenar) sirve para asignar a los
campos de la tablas asociadas al layer nodos y
line valores que identifiquen a los centroides y
conectores.
Node field: Es una casilla de selección, para
determinar qué campo será utilizado para
asignarle un valor que identifique a los
centroides que se crearan por este
procedimiento, estos será asignado a la tabla
asociada al layer que contiene los nodos.
Line field: Es una casilla de selección, para
determinar que campo será utilizado para
asignarle un valor que identifique a los
conectores que se crearan por este procedimiento, estos será asignado a la tabla asociada al layer
que contiene los links.
Fill with: En él se elige los valores que irán
asociados al crear los conectores pudiendo ser por
un valor definido por nosotros (colocar el valor en
la casilla Single value) o de acuerdo a los IDs de los
ZAT que se esté trabajando (dar un check en la
casilla IDs from ZAT Breña layer).
Si se desea realizar una coneccion a los links: se
debe hacer un check en la opcion line e ingresar a
la pestaña Fill (el cual ya fue descrito), en este caso
Line 1
Line 1
Line 2
Centroid
Connector

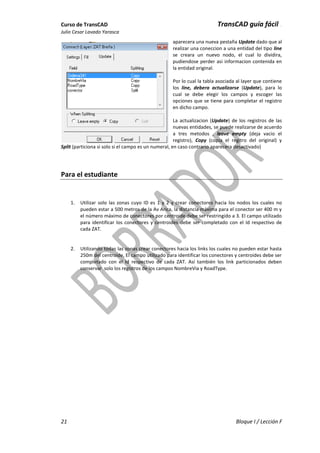

aparecera una nueva pestaña Update dado que al
realizar una coneccion a una entidad del tipo line
se creara un nuevo nodo, el cual lo dividira,
pudiendose perder asi informacion contenida en
la entidad original.
Por lo cual la tabla asociada al layer que contiene
los line, debera actualizarse (Update), para lo
cual se debe elegir los campos y escoger las
opciones que se tiene para completar el registro
en dicho campo.
La actualizacion (Update) de los registros de las
nuevas entidades, se puede realizarse de acuerdo
a tres metodos , leave empty (deja vacio el
registro), Copy (copia el regitro del original) y
Split (particiona si solo si el campo es un numeral, en caso contrario aparecera desactivado)
Para el estudiante
1. Utilizar solo las zonas cuyo ID es 1 y 2 y crear conectores hacia los nodos los cuales no
pueden estar a 500 metros de la Av Arica, la distancia máxima para el conector ser 400 m y
el número máximo de conectores por centroide debe ser restringido a 3. El campo utilizado
para identificar los conectores y centroides debe ser completado con el Id respectivo de
cada ZAT.
2. Utilizando todas las zonas crear conectores hacia los links los cuales no pueden estar hasta
250m del centroide, El campo utilizado para identificar los conectores y centroides debe ser
completado con el Id respectivo de cada ZAT. Así también los link particionados deben
conservar solo los registros de los campos NombreVia y RoadType.

TransCAD Module I

Más contenido relacionado

La actualidad más candente

Similar a TransCAD Module I

Más de Julio Cesar Lavado Yarasca

Último

TransCAD Module I
