Los reservorios de agua son elementos fundamentales en las redes de abastecimiento de agua potable. Pueden ser de cabecera, ubicados directamente en la captación, o flotantes, que regulan la presión. Su capacidad debe permitir satisfacer la demanda máxima y compensar variaciones horarias. Existen reservorios elevados, apoyados o enterrados, y pueden tener forma esférica, paralelepípeda o cilíndrica.

1. RESERVORIOS

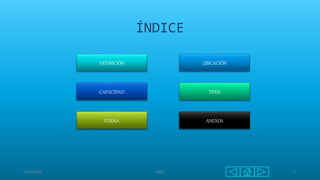

2. ÍNDICE
DEFINICIÓN
CAPACIDAD TIPOS
UBICACIÓN
FORMA ANEXOS
6/06/2018 PAQO 2

3. ¿QUÉ SON?
Los reservorios de agua son un elemento
fundamental en una red de abastecimiento
de agua potable ya que permiten la
preservación del líquido para el uso de la
comunidad donde se construyen y a su vez
compensan las variaciones horarias de su
demanda.
6/06/2018 PAQO 3

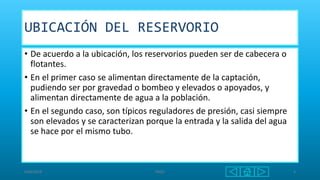

4. UBICACIÓN DEL RESERVORIO
• De acuerdo a la ubicación, los reservorios pueden ser de cabecera o
flotantes.
• En el primer caso se alimentan directamente de la captación,
pudiendo ser por gravedad o bombeo y elevados o apoyados, y
alimentan directamente de agua a la población.
• En el segundo caso, son típicos reguladores de presión, casi siempre
son elevados y se caracterizan porque la entrada y la salida del agua
se hace por el mismo tubo.
6/06/2018 PAQO 4

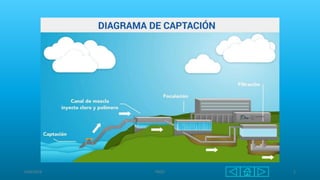

5. 6/06/2018 PAQO 5

6. CAPACIDAD DEL
RESERVORIO
Para el cálculo de la capacidad del
reservorio, se considera
• La compensación de variaciones
horarias de consumo
• Los eventuales desperfectos en la línea
de conducción.
El reservorio debe permitir que la
demanda máxima que se produce en el
consumo sea satisfecha a cabalidad.
6/06/2018 PAQO 6

7. TIPOS DE
RESERVORIOS
Los reservorios de
almacenamiento pueden ser:
• Elevados
• Apoyados
• Enterrados.
6/06/2018 PAQO 7

8. ALMACENAMIENTO POR
GRAVEDAD
Las instalaciones (tanques) de
almacenamiento por gravedad se deben
colocar en un lugar elevado para mantener
la presión suficiente en el sistema a fin de
atender a todos los usuarios del área de
servicio. Esa elevación se logra al:
• Montar el tanque en soportes
estructurales sobre el terreno.
• Construir el tanque en una colina o
promontorio.
6/06/2018 PAQO 8

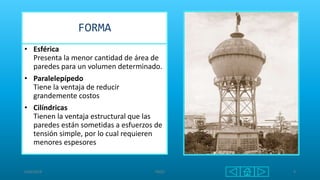

9. FORMA
• Esférica
Presenta la menor cantidad de área de
paredes para un volumen determinado.
• Paralelepípedo
Tiene la ventaja de reducir
grandemente costos
• Cilíndricas
Tienen la ventaja estructural que las
paredes están sometidas a esfuerzos de
tensión simple, por lo cual requieren
menores espesores
6/06/2018 PAQO 9

10. ANEXOS
6/06/2018 PAQO 10

11. 6/06/2018 PAQO 11

12. 6/06/2018 PAQO 12

13. 6/06/2018 PAQO 13
