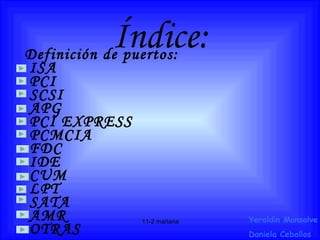

2. Índice: Definición de puertos: ISA PCI SCSI APG PCI EXPRESS PCMCIA FDC IDE CUM LPT SATA AMR OTRAS Yeraldin Monsalve Daniela Ceballos

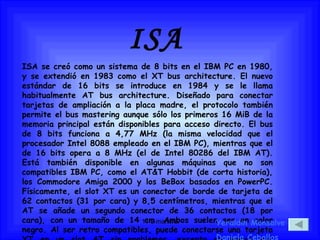

3. ISA ISA se creó como un sistema de 8 bits en el IBM PC en 1980, y se extendió en 1983 como el XT bus architecture. El nuevo estándar de 16 bits se introduce en 1984 y se le llama habitualmente AT bus architecture. Diseñado para conectar tarjetas de ampliación a la placa madre, el protocolo también permite el bus mastering aunque sólo los primeros 16 MiB de la memoria principal están disponibles para acceso directo. El bus de 8 bits funciona a 4,77 MHz (la misma velocidad que el procesador Intel 8088 empleado en el IBM PC), mientras que el de 16 bits opera a 8 MHz (el de Intel 80286 del IBM AT). Está también disponible en algunas máquinas que no son compatibles IBM PC, como el AT&T Hobbit (de corta historia), los Commodore Amiga 2000 y los BeBox basados en PowerPC. Físicamente, el slot XT es un conector de borde de tarjeta de 62 contactos (31 por cara) y 8,5 centímetros, mientras que el AT se añade un segundo conector de 36 contactos (18 por cara), con un tamaño de 14 cm. Ambos suelen ser en color negro. Al ser retro compatibles, puede conectarse una tarjeta XT en un slot AT sin problemas, excepto en placas mal diseñadas. Yeraldin Monsalve Daniela Ceballos

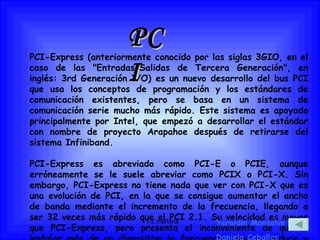

4. PCI PCI-Express (anteriormente conocido por las siglas 3GIO, en el caso de las "Entradas/Salidas de Tercera Generación", en inglés: 3rd Generación I/O) es un nuevo desarrollo del bus PCI que usa los conceptos de programación y los estándares de comunicación existentes, pero se basa en un sistema de comunicación serie mucho más rápido. Este sistema es apoyado principalmente por Intel, que empezó a desarrollar el estándar con nombre de proyecto Arapahoe después de retirarse del sistema Infiniband. PCI-Express es abreviado como PCI-E o PCIE, aunque erróneamente se le suele abreviar como PCIX o PCI-X. Sin embargo, PCI-Express no tiene nada que ver con PCI-X que es una evolución de PCI, en la que se consigue aumentar el ancho de banda mediante el incremento de la frecuencia, llegando a ser 32 veces más rápido que el PCI 2.1. Su velocidad es mayor que PCI-Express, pero presenta el inconveniente de que al instalar más de un dispositivo la frecuencia base se reduce y pierde velocidad de transmisión Yeraldin Monsalve Daniela Ceballos

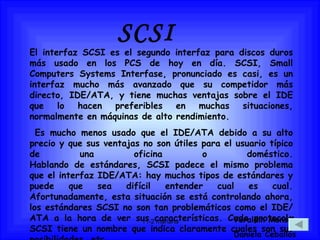

5. El interfaz SCSI es el segundo interfaz para discos duros más usado en los PCS de hoy en día. SCSI, Small Computers Systems Interfase, pronunciado es casi, es un interfaz mucho más avanzado que su competidor más directo, IDE/ATA, y tiene muchas ventajas sobre el IDE que lo hacen preferibles en muchas situaciones, normalmente en máquinas de alto rendimiento. Es mucho menos usado que el IDE/ATA debido a su alto precio y que sus ventajas no son útiles para el usuario típico de una oficina o doméstico. Hablando de estándares, SCSI padece el mismo problema que el interfaz IDE/ATA: hay muchos tipos de estándares y puede que sea difícil entender cual es cual. Afortunadamente, esta situación se está controlando ahora, los estándares SCSI no son tan problemáticos como el IDE/ATA a la hora de ver sus características. Cada protocolo SCSI tiene un nombre que indica claramente cuales son sus posibilidades, etc. SCSI Yeraldin Monsalve Daniela Ceballos

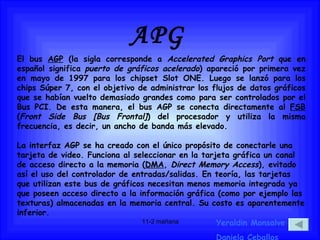

6. APG Yeraldin Monsalve Daniela Ceballos El bus AGP (la sigla corresponde a Accelerated Graphics Port que en español significa puerto de gráficos acelerado ) apareció por primera vez en mayo de 1997 para los chipset Slot ONE. Luego se lanzó para los chips Súper 7, con el objetivo de administrar los flujos de datos gráficos que se habían vuelto demasiado grandes como para ser controlados por el Bus PCI. De esta manera, el bus AGP se conecta directamente al FSB ( Front Side Bus [Bus Frontal] ) del procesador y utiliza la misma frecuencia, es decir, un ancho de banda más elevado. La interfaz AGP se ha creado con el único propósito de conectarle una tarjeta de video. Funciona al seleccionar en la tarjeta gráfica un canal de acceso directo a la memoria ( DMA , Direct Memory Access ), evitado así el uso del controlador de entradas/salidas. En teoría, las tarjetas que utilizan este bus de gráficos necesitan menos memoria integrada ya que poseen acceso directo a la información gráfica (como por ejemplo las texturas) almacenadas en la memoria central. Su costo es aparentemente inferior.

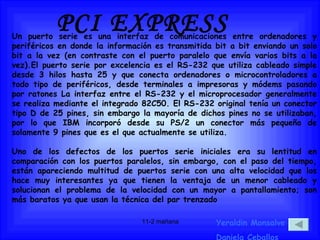

7. PCI EXPRESS Yeraldin Monsalve Daniela Ceballos Un puerto serie es una interfaz de comunicaciones entre ordenadores y periféricos en donde la información es transmitida bit a bit enviando un solo bit a la vez (en contraste con el puerto paralelo que envía varios bits a la vez).El puerto serie por excelencia es el RS-232 que utiliza cableado simple desde 3 hilos hasta 25 y que conecta ordenadores o microcontroladores a todo tipo de periféricos, desde terminales a impresoras y módems pasando por ratones La interfaz entre el RS-232 y el microprocesador generalmente se realiza mediante el integrado 82C50. El RS-232 original tenía un conector tipo D de 25 pines, sin embargo la mayoría de dichos pines no se utilizaban, por lo que IBM incorporó desde su PS/2 un conector más pequeño de solamente 9 pines que es el que actualmente se utiliza. Uno de los defectos de los puertos serie iniciales era su lentitud en comparación con los puertos paralelos, sin embargo, con el paso del tiempo, están apareciendo multitud de puertos serie con una alta velocidad que los hace muy interesantes ya que tienen la ventaja de un menor cableado y solucionan el problema de la velocidad con un mayor a pantallamiento; son más baratos ya que usan la técnica del par trenzado

8. PCMCIA Yeraldin Monsalve Daniela Ceballos “ tarjetas PCMCIA”, posteriormente pasaron a llamarse tarjetas PC (PC Cards en inglés). El tamaño de una tarjeta PCMCIA o PC Card es similar al de una tarjeta de crédito (85,6 x 54 mm) y tiene 68 conectores. El estándar define tres tipos de tarjeta: el Tipo I, con un grosor de 3,3 mm y utilizada para añadir memorias RAM o Flash RAM; el Tipo II, con un grosor de 5 mm y utilizada, por ejemplo, para adaptadores de red y fax-módem, y el Tipo III, con un grosor de 10,5 mm y utilizada para conexiones de disco duro. Toshiba ha introducido un nuevo tipo, el Tipo IV, con un grosor de 16 mm, pero todavía no ha sido adoptado oficialmente como estándar por la PCMCIA.

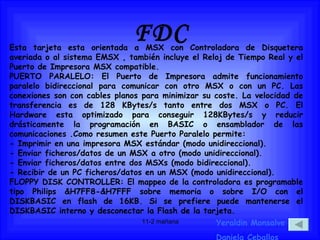

9. FDC Yeraldin Monsalve Daniela Ceballos Esta tarjeta esta orientada a MSX con Controladora de Disquetera averiada o al sistema EMSX , también incluye el Reloj de Tiempo Real y el Puerto de Impresora MSX compatible. PUERTO PARALELO: El Puerto de Impresora admite funcionamiento paralelo bidireccional para comunicar con otro MSX o con un PC. Las conexiones son con cables planos para minimizar su coste. La velocidad de transferencia es de 128 KBytes/s tanto entre dos MSX o PC. El Hardware esta optimizado para conseguir 128KBytes/s y reducir drásticamente la programación en BASIC o ensamblador de las comunicaciones .Como resumen este Puerto Paralelo permite: - Imprimir en una impresora MSX estándar (modo unidireccional). - Enviar ficheros/datos de un MSX a otro (modo unidireccional). - Enviar ficheros/datos entre dos MSXs (modo bidireccional). - Recibir de un PC ficheros/datos en un MSX (modo unidireccional). FLOPPY DISK CONTROLLER: El mappeo de la controladora es programable tipo Philips &H7FF8-&H7FFF sobre memoria o sobre I/O con el DISKBASIC en flash de 16KB. Si se prefiere puede mantenerse el DISKBASIC interno y desconectar la Flash de la tarjeta.

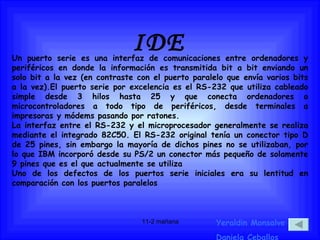

10. IDE Yeraldin Monsalve Daniela Ceballos Un puerto serie es una interfaz de comunicaciones entre ordenadores y periféricos en donde la información es transmitida bit a bit enviando un solo bit a la vez (en contraste con el puerto paralelo que envía varios bits a la vez).El puerto serie por excelencia es el RS-232 que utiliza cableado simple desde 3 hilos hasta 25 y que conecta ordenadores o microcontroladores a todo tipo de periféricos, desde terminales a impresoras y módems pasando por ratones. La interfaz entre el RS-232 y el microprocesador generalmente se realiza mediante el integrado 82C50. El RS-232 original tenía un conector tipo D de 25 pines, sin embargo la mayoría de dichos pines no se utilizaban, por lo que IBM incorporó desde su PS/2 un conector más pequeño de solamente 9 pines que es el que actualmente se utiliza Uno de los defectos de los puertos serie iniciales era su lentitud en comparación con los puertos paralelos

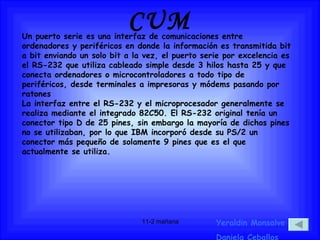

11. CUM Un puerto serie es una interfaz de comunicaciones entre ordenadores y periféricos en donde la información es transmitida bit a bit enviando un solo bit a la vez, el puerto serie por excelencia es el RS-232 que utiliza cableado simple desde 3 hilos hasta 25 y que conecta ordenadores o microcontroladores a todo tipo de periféricos, desde terminales a impresoras y módems pasando por ratones La interfaz entre el RS-232 y el microprocesador generalmente se realiza mediante el integrado 82C50. El RS-232 original tenía un conector tipo D de 25 pines, sin embargo la mayoría de dichos pines no se utilizaban, por lo que IBM incorporó desde su PS/2 un conector más pequeño de solamente 9 pines que es el que actualmente se utiliza. Yeraldin Monsalve Daniela Ceballos

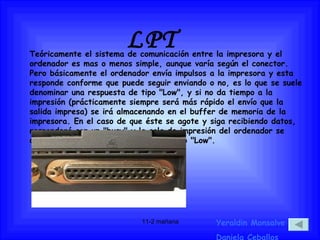

12. LPT Yeraldin Monsalve Daniela Ceballos Teóricamente el sistema de comunicación entre la impresora y el ordenador es mas o menos simple, aunque varía según el conector. Pero básicamente el ordenador envía impulsos a la impresora y esta responde conforme que puede seguir enviando o no, es lo que se suele denominar una respuesta de tipo "Low", y si no da tiempo a la impresión (prácticamente siempre será más rápido el envío que la salida impresa) se irá almacenando en el buffer de memoria de la impresora. En el caso de que éste se agote y siga recibiendo datos, responderá con un "busy" y la cola de impresión del ordenador se detendrá a la espera de recibir el nuevo "Low".

13. SATA Yeraldin Monsalve Daniela Ceballos Serial ATA es el nuevo estándar de conexión de discos duros. Hasta hace relativamente poco tiempo, en el mercado del consumo se hacía uso del puerto IDE en los estándares ATA (también llamado Pararell ATA ), del que existen variedades de hasta 133MBytes/seg. teóricos. Dicho tipo de conexión consiste en unas fajas planas (de 40 u 80 hilos, dependiendo de las especificaciones de ATA) a las cuales se pueden conectar hasta dos discos duros (o unidades ópticas).

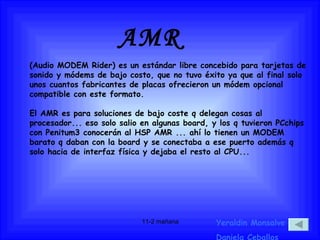

14. AMR Yeraldin Monsalve Daniela Ceballos (Audio MODEM Rider) es un estándar libre concebido para tarjetas de sonido y módems de bajo costo, que no tuvo éxito ya que al final solo unos cuantos fabricantes de placas ofrecieron un módem opcional compatible con este formato. El AMR es para soluciones de bajo coste q delegan cosas al procesador... eso solo salio en algunas board, y los q tuvieron PCchips con Penitum3 conocerán al HSP AMR ... ahí lo tienen un MODEM barato q daban con la board y se conectaba a ese puerto además q solo hacia de interfaz física y dejaba el resto al CPU...

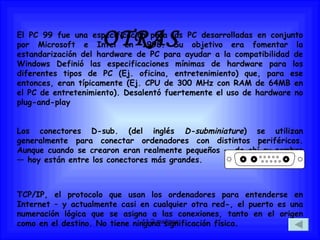

15. OTRAS El PC 99 fue una especificación para las PC desarrolladas en conjunto por Microsoft e Intel en 1998. Su objetivo era fomentar la estandarización del hardware de PC para ayudar a la compatibilidad de Windows Definió las especificaciones mínimas de hardware para los diferentes tipos de PC (Ej. oficina, entretenimiento) que, para ese entonces, eran típicamente (Ej. CPU de 300 MHz con RAM de 64MB en el PC de entretenimiento). Desalentó fuertemente el uso de hardware no plug-and-play Los conectores D-sub. (del inglés D-subminiature ) se utilizan generalmente para conectar ordenadores con distintos periféricos. Aunque cuando se crearon eran realmente pequeños — de ahí su nombre — hoy están entre los conectores más grandes. TCP/IP, el protocolo que usan los ordenadores para entenderse en Internet – y actualmente casi en cualquier otra red-, el puerto es una numeración lógica que se asigna a las conexiones, tanto en el origen como en el destino. No tiene ninguna significación física.
