El documento proporciona información sobre diferentes tipos de tarjetas de expansión. Menciona que las tarjetas de expansión se insertan en ranuras de la placa base para aumentar las capacidades del sistema. Luego describe brevemente la historia y evolución de los buses de expansión, y procede a explicar las características y componentes de varias tarjetas de expansión comunes como las tarjetas de red, sonido, video, E/S y capturadoras de video.

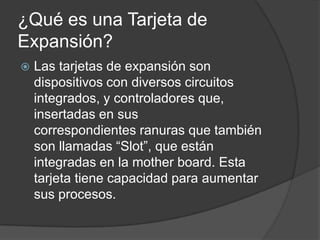

2. ¿Qué es una Tarjeta de
Expansión?
 Las tarjetas de expansión son
dispositivos con diversos circuitos
integrados, y controladores que,
insertadas en sus
correspondientes ranuras que también
son llamadas “Slot”, que están
integradas en la mother board. Esta
tarjeta tiene capacidad para aumentar
sus procesos.

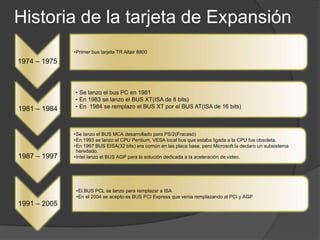

3. Historia de la tarjeta de Expansión
•Primer bus tarjeta TR Altair 8800
1974 – 1975
• Se lanzo el bus PC en 1981
• En 1983 se lanzo el BUS XT(ISA de 8 bits)

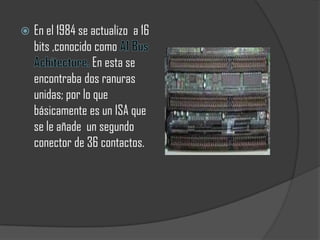

1981 – 1984 • En 1984 se remplazo el BUS XT por el BUS AT(ISA de 16 bits)
•Se lanzo el BUS MCA desarrollado para PS/2(Fracasó)
•En 1993 se lanzo el CPU Pentium, VESA local bus que estaba ligada a la CPU fue obsoleta.
•En 1997 BUS EISA(32 bits) era común en las placa base, pero Microsoft la declaro un subsistema
heredado.
1987 – 1997 •Intel lanzo el BUS AGP para la solución dedicada a la aceleración de video.
•El BUS PCL se lanzo para remplazar a ISA
•En el 2004 se acepto es BUS PCI Express que venia remplazando al PCI y AGP
1991 – 2005

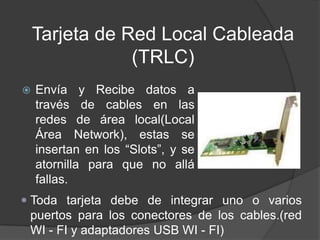

5. Tarjeta de Red Local Cableada
(TRLC)
 Envía y Recibe datos a
través de cables en las
redes de área local(Local
Área Network), estas se
insertan en los “Slots”, y se
atornilla para que no allá
fallas.
 Toda tarjeta debe de integrar uno o varios
puertos para los conectores de los cables.(red
WI - FI y adaptadores USB WI - FI)

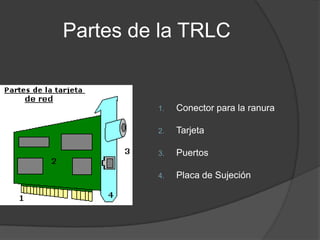

6. Partes de la TRLC
1. Conector para la ranura
2. Tarjeta
3. Puertos
4. Placa de Sujeción

7. Tarjetas de Redes Inalámbricas
Sirve para enviar y recibir datos sin necesidad de cables en las
redes inalámbricas de área local(W – LAN) esta al igual que la
anterior esta ensamblada al gabinete para evitar fallas, toda red
inalámbrica requiere una antena.
Compiten actualmente con los adaptadores USB – WiFi, tarjetas
para red LAN y adaptadores USB – RJ45.

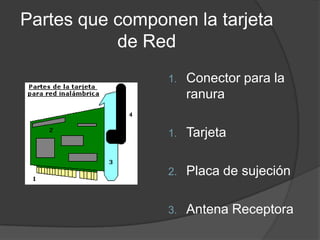

8. Partes que componen la tarjeta
de Red
1. Conector para la
ranura
1. Tarjeta
2. Placa de sujeción
3. Antena Receptora

9. Tipos de conectores y Ranuras
 PCI
Capacidad de Transferencia de datos
 Para Redes Wireless G:
Es la máxima cantidad de bits que puede enviar el
adaptador de red USB, y su unidad básica es el bps, pero
las aplicaciones se realizan Mbps.

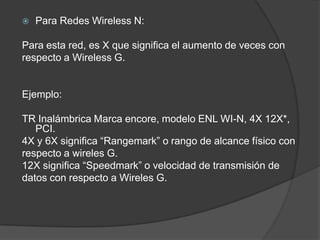

10.  Para Redes Wireless N:
Para esta red, es X que significa el aumento de veces con
respecto a Wireless G.
Ejemplo:
TR Inalámbrica Marca encore, modelo ENL WI-N, 4X 12X*,
PCI.
4X y 6X significa “Rangemark” o rango de alcance físico con
respecto a wireles G.
12X significa “Speedmark” o velocidad de transmisión de
datos con respecto a Wireles G.

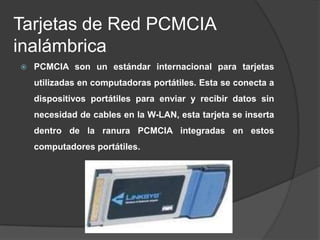

11. Tarjetas de Red PCMCIA
inalámbrica
 PCMCIA son un estándar internacional para tarjetas
utilizadas en computadoras portátiles. Esta se conecta a
dispositivos portátiles para enviar y recibir datos sin
necesidad de cables en la W-LAN, esta tarjeta se inserta
dentro de la ranura PCMCIA integradas en estos
computadores portátiles.

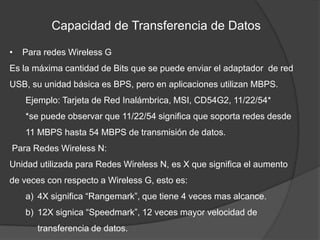

12. Capacidad de Transferencia de Datos
• Para redes Wireless G
Es la máxima cantidad de Bits que se puede enviar el adaptador de red
USB, su unidad básica es BPS, pero en aplicaciones utilizan MBPS.
Ejemplo: Tarjeta de Red Inalámbrica, MSI, CD54G2, 11/22/54*
*se puede observar que 11/22/54 significa que soporta redes desde
11 MBPS hasta 54 MBPS de transmisión de datos.
Para Redes Wireless N:
Unidad utilizada para Redes Wireless N, es X que significa el aumento
de veces con respecto a Wireless G, esto es:
a) 4X significa “Rangemark”, que tiene 4 veces mas alcance.
b) 12X signica “Speedmark”, 12 veces mayor velocidad de
transferencia de datos.

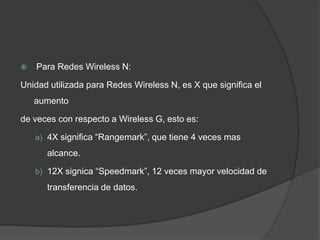

13.  Para Redes Wireless N:
Unidad utilizada para Redes Wireless N, es X que significa el
aumento
de veces con respecto a Wireless G, esto es:
a) 4X significa “Rangemark”, que tiene 4 veces mas
alcance.
b) 12X signica “Speedmark”, 12 veces mayor velocidad de
transferencia de datos.

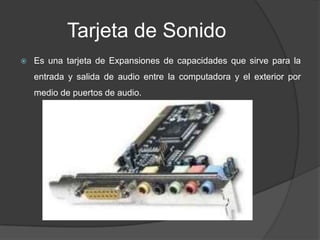

14. Tarjeta de Sonido
 Es una tarjeta de Expansiones de capacidades que sirve para la
entrada y salida de audio entre la computadora y el exterior por
medio de puertos de audio.

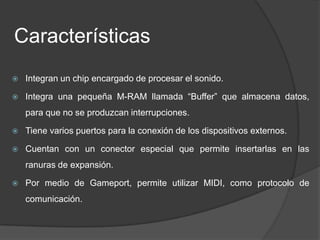

15. Características
 Integran un chip encargado de procesar el sonido.
 Integra una pequeña M-RAM llamada “Buffer” que almacena datos,
para que no se produzcan interrupciones.
 Tiene varios puertos para la conexión de los dispositivos externos.
 Cuentan con un conector especial que permite insertarlas en las
ranuras de expansión.
 Por medio de Gameport, permite utilizar MIDI, como protocolo de
comunicación.

16. Canales de audio que permiten las tarjetas de sonido, es la cantidad
de parlantes que es capaz de suministrar con las señales adecuadas,
los parlantes distribuidos se colocan de manera envolvente en la
habitación y el subwoofer en el centro, se encarga de los sonidos
graves.
Parlantes distribuidos
Canales Subwoofer
(Satélites)
8:1 8 1
7:1 7 1
5:1 5 1
2:1 2 1

17. Partes de la tarjeta de sonido
1. Conector para la Ranura
2. Tarjeta
3. DSP(Chip)
4. Puertos
5. Placa de Sujeción

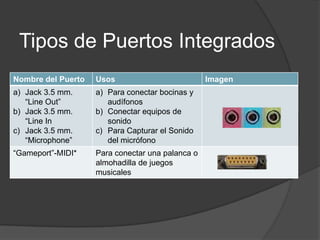

18. Tipos de Puertos Integrados
Nombre del Puerto Usos Imagen
a) Jack 3.5 mm. a) Para conectar bocinas y
“Line Out” audífonos
b) Jack 3.5 mm. b) Conectar equipos de
“Line In sonido
c) Jack 3.5 mm. c) Para Capturar el Sonido
“Microphone” del micrófono
“Gameport”-MIDI* Para conectar una palanca o
almohadilla de juegos
musicales

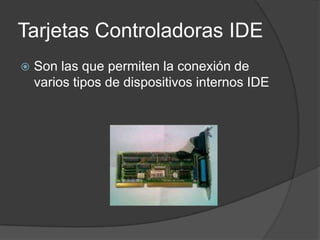

19. Tarjetas Controladoras IDE
 Son las que permiten la conexión de
varios tipos de dispositivos internos IDE

20. Partes que la componen
1. Conector para la
ranura
2. Paneles de control
IDE/FD
3. Tarjeta
4. Placa de sujeción
5. Puertos

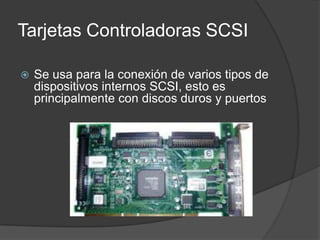

21. Tarjetas Controladoras SCSI
 Se usa para la conexión de varios tipos de
dispositivos internos SCSI, esto es
principalmente con discos duros y puertos

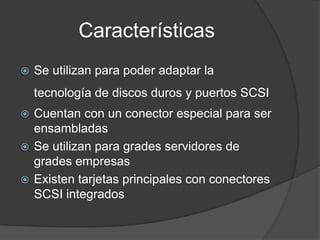

22. Características
 Se utilizan para poder adaptar la
tecnología de discos duros y puertos SCSI
 Cuentan con un conector especial para ser
ensambladas
 Se utilizan para grades servidores de
grades empresas
 Existen tarjetas principales con conectores
SCSI integrados

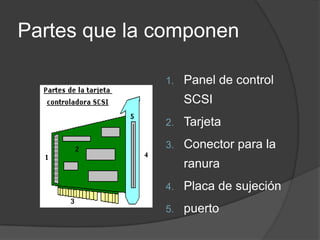

23. Partes que la componen
1. Panel de control
SCSI
2. Tarjeta
3. Conector para la
ranura
4. Placa de sujeción
5. puerto

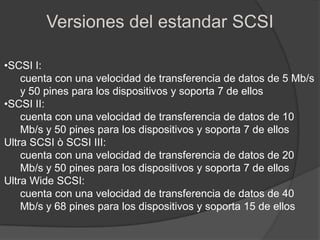

24. Versiones del estandar SCSI
•SCSI I:
cuenta con una velocidad de transferencia de datos de 5 Mb/s
y 50 pines para los dispositivos y soporta 7 de ellos
•SCSI II:
cuenta con una velocidad de transferencia de datos de 10
Mb/s y 50 pines para los dispositivos y soporta 7 de ellos
Ultra SCSI ò SCSI III:
cuenta con una velocidad de transferencia de datos de 20
Mb/s y 50 pines para los dispositivos y soporta 7 de ellos
Ultra Wide SCSI:
cuenta con una velocidad de transferencia de datos de 40
Mb/s y 68 pines para los dispositivos y soporta 15 de ellos

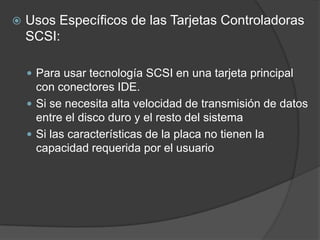

25.  Usos Específicos de las Tarjetas Controladoras
SCSI:
 Para usar tecnología SCSI en una tarjeta principal
con conectores IDE.
 Si se necesita alta velocidad de transmisión de datos
entre el disco duro y el resto del sistema
 Si las características de la placa no tienen la
capacidad requerida por el usuario

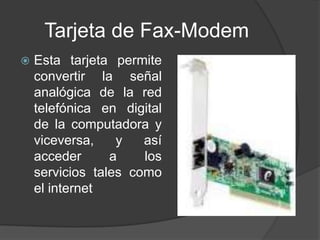

26. Tarjeta de Fax-Modem
 Esta tarjeta permite
convertir la señal
analógica de la red
telefónica en digital
de la computadora y
viceversa, y así
acceder a los
servicios tales como
el internet

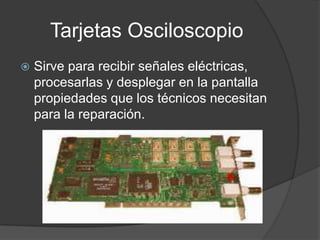

27. Tarjetas Osciloscopio
 Sirve para recibir señales eléctricas,
procesarlas y desplegar en la pantalla
propiedades que los técnicos necesitan
para la reparación.

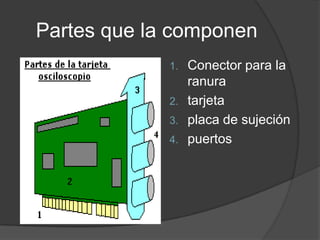

28. Partes que la componen
1. Conector para la
ranura
2. tarjeta
3. placa de sujeción
4. puertos

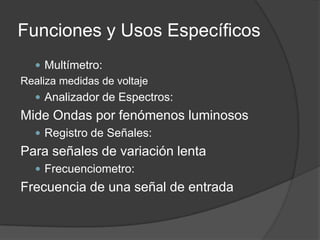

29. Funciones y Usos Específicos
 Multímetro:
Realiza medidas de voltaje
 Analizador de Espectros:
Mide Ondas por fenómenos luminosos
 Registro de Señales:
Para señales de variación lenta
 Frecuenciometro:
Frecuencia de una señal de entrada

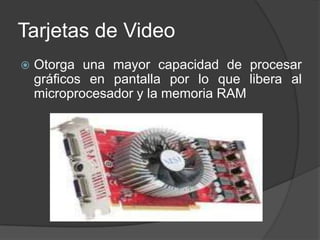

30. Tarjetas de Video
 Otorga una mayor capacidad de procesar
gráficos en pantalla por lo que libera al
microprocesador y la memoria RAM

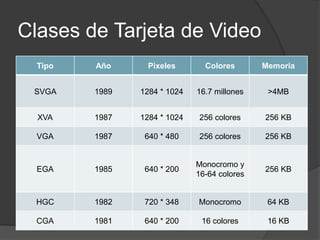

31. Clases de Tarjeta de Video
Tipo Año Pixeles Colores Memoria
SVGA 1989 1284 * 1024 16.7 millones >4MB
XVA 1987 1284 * 1024 256 colores 256 KB
VGA 1987 640 * 480 256 colores 256 KB
Monocromo y
EGA 1985 640 * 200 256 KB
16-64 colores
HGC 1982 720 * 348 Monocromo 64 KB
CGA 1981 640 * 200 16 colores 16 KB

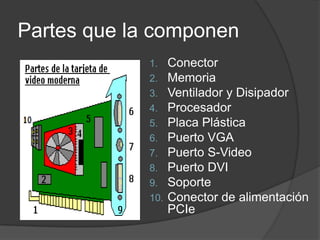

32. Partes que la componen
1. Conector
2. Memoria
3. Ventilador y Disipador
4. Procesador
5. Placa Plástica
6. Puerto VGA
7. Puerto S-Video
8. Puerto DVI
9. Soporte
10. Conector de alimentación
PCIe

33. Tipos de Interfaz Para la
Ranuras
Nombre del
Imagen
Conector
PCI Express
AGP 4X – 8X
PCI
MCA
EISA
VESA
ISA 8-16

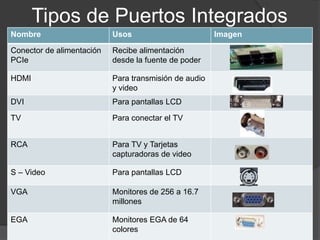

34. Tipos de Puertos Integrados
Nombre Usos Imagen
Conector de alimentación Recibe alimentación
PCIe desde la fuente de poder
HDMI Para transmisión de audio
y video
DVI Para pantallas LCD
TV Para conectar el TV
RCA Para TV y Tarjetas
capturadoras de video
S – Video Para pantallas LCD
VGA Monitores de 256 a 16.7
millones
EGA Monitores EGA de 64
colores

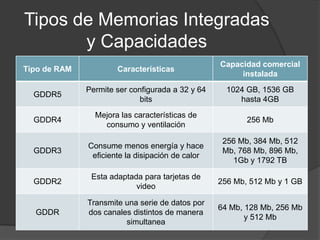

35. Tipos de Memorias Integradas
y Capacidades
Capacidad comercial
Tipo de RAM Características
instalada
Permite ser configurada a 32 y 64 1024 GB, 1536 GB
GDDR5
bits hasta 4GB
Mejora las características de
GDDR4 256 Mb
consumo y ventilación
256 Mb, 384 Mb, 512
Consume menos energía y hace
GDDR3 Mb, 768 Mb, 896 Mb,
eficiente la disipación de calor
1Gb y 1792 TB
Esta adaptada para tarjetas de
GDDR2 256 Mb, 512 Mb y 1 GB
video
Transmite una serie de datos por
64 Mb, 128 Mb, 256 Mb
GDDR dos canales distintos de manera
y 512 Mb
simultanea

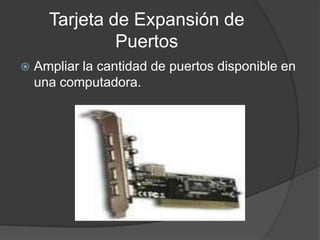

36. Tarjeta de Expansión de
Puertos
 Ampliar la cantidad de puertos disponible en
una computadora.

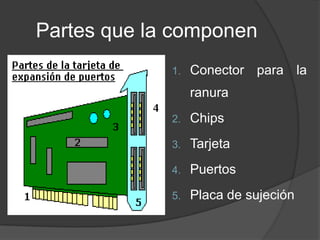

37. Partes que la componen
1. Conector para la
ranura
2. Chips
3. Tarjeta
4. Puertos
5. Placa de sujeción

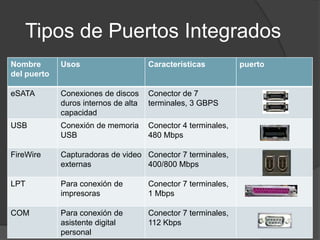

38. Tipos de Puertos Integrados
Nombre Usos Características puerto
del puerto
eSATA Conexiones de discos Conector de 7
duros internos de alta terminales, 3 GBPS
capacidad
USB Conexión de memoria Conector 4 terminales,
USB 480 Mbps
FireWire Capturadoras de video Conector 7 terminales,
externas 400/800 Mbps
LPT Para conexión de Conector 7 terminales,
impresoras 1 Mbps
COM Para conexión de Conector 7 terminales,
asistente digital 112 Kbps
personal

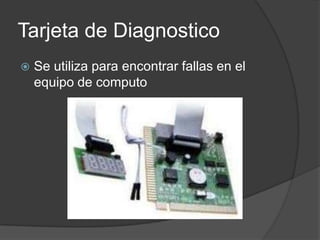

39. Tarjeta de Diagnostico
 Se utiliza para encontrar fallas en el
equipo de computo

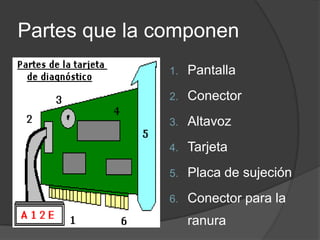

40. Partes que la componen
1. Pantalla
2. Conector
3. Altavoz
4. Tarjeta
5. Placa de sujeción
6. Conector para la
ranura

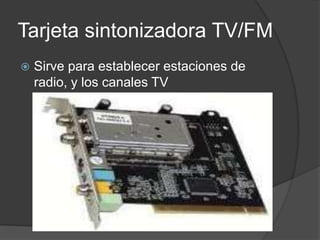

41. Tarjeta sintonizadora TV/FM
 Sirve para establecer estaciones de
radio, y los canales TV

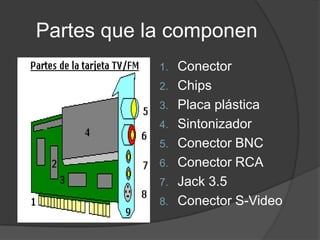

42. Partes que la componen
1. Conector
2. Chips
3. Placa plástica
4. Sintonizador
5. Conector BNC
6. Conector RCA
7. Jack 3.5
8. Conector S-Video

43. Tarjetas Capturadoras de Video
 Permiten entradas de señales de video
y audio a la computadora

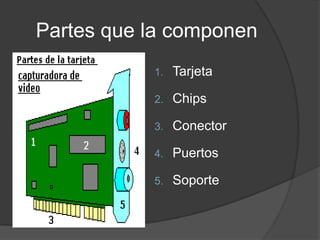

44. Partes que la componen
1. Tarjeta
2. Chips
3. Conector
4. Puertos
5. Soporte

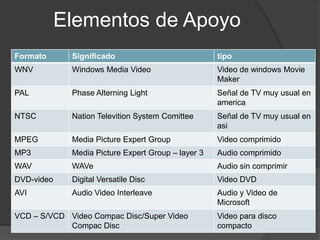

45. Elementos de Apoyo
Formato Significado tipo
WNV Windows Media Video Video de windows Movie
Maker
PAL Phase Alterning Light Señal de TV muy usual en
america
NTSC Nation Televition System Comittee Señal de TV muy usual en
asi
MPEG Media Picture Expert Group Video comprimido
MP3 Media Picture Expert Group – layer 3 Audio comprimido
WAV WAVe Audio sin comprimir
DVD-video Digital Versatile Disc Video DVD
AVI Audio Video Interleave Audio y Video de
Microsoft
VCD – S/VCD Video Compac Disc/Super Video Video para disco
Compac Disc compacto

46. Ranuras de
Expansión

47.  Es el medio que hace posible la conexión hacia la placa madre permitiendo un
funcionamiento activo y correcto.
La ranura ISA hace su aparición De la mano IBM en 1980 como ranura de
expansión de 8 bits funcionado a 4.77Mhz(velocidad del Intel 8088).
Se trata de un slot de 62 contactos (31 por cada lado). En 1983 se utilizo
el bus XT Architecture.

48.  En el 1984 se actualizo a 16
bits ,conocido como
En esta se
encontraba dos ranuras
unidas; por lo que
básicamente es un ISA que
se le añade un segundo
conector de 36 contactos.

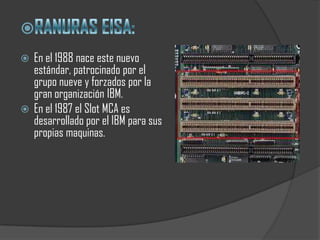

49.  En el 1988 nace este nuevo
estándar, patrocinado por el
grupo nueve y forzados por la
gran organización IBM.
 En el 1987 el Slot MCA es
desarrollado por el IBM para sus
propias maquinas.

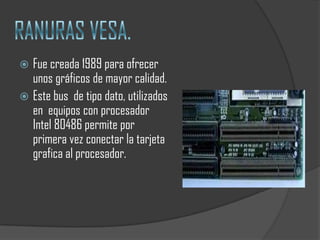

50.  Fue creada 1989 para ofrecer
unos gráficos de mayor calidad.
 Este bus de tipo dato, utilizados
en equipos con procesador
Intel 80486 permite por
primera vez conectar la tarjeta
grafica al procesador.

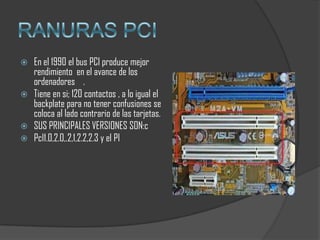

51.  En el 1990 el bus PCI produce mejor
rendimiento en el avance de los
ordenadores .
 Tiene en si; 120 contactos , a lo igual el
backplate para no tener confusiones se
coloca al lado contrario de las tarjetas.
 SUS PRINCIPALES VERSIONES SON:c
 PcI1.0,2.0,.2,1,2.2,2.3 y el PI

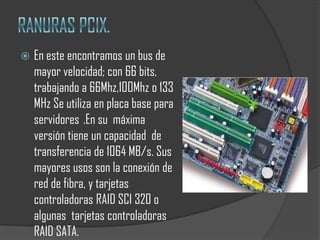

52.  En este encontramos un bus de
mayor velocidad; con 66 bits,
trabajando a 66Mhz,100Mhz o 133
MHz Se utiliza en placa base para
servidores .En su máxima
versión tiene un capacidad de
transferencia de 1064 MB/s. Sus
mayores usos son la conexión de
red de fibra, y tarjetas
controladoras RAID SCI 320 o
algunas tarjetas controladoras
RAID SATA.

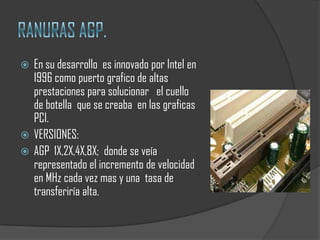

53.  En su desarrollo es innovado por Intel en
1996 como puerto grafico de altas
prestaciones para solucionar el cuello
de botella que se creaba en las graficas
PCI.
 VERSIONES:
 AGP 1X,2X,4X,8X; donde se veía
representado el incremento de velocidad
en MHz cada vez mas y una tasa de
transferiría alta.

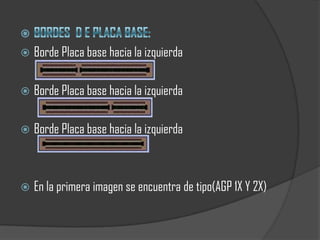

54.  Borde Placa base hacia la izquierda
 Borde Placa base hacia la izquierda
 Borde Placa base hacia la izquierda
 En la primera imagen se encuentra de tipo(AGP 1X Y 2X)

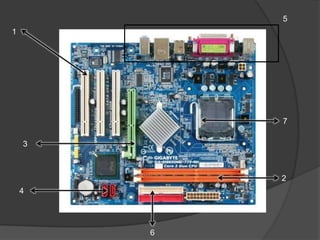

55. 5
1
7
3
2
4
6

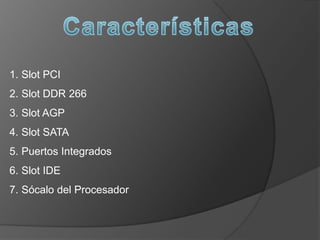

56. 1. Slot PCI
2. Slot DDR 266
3. Slot AGP
4. Slot SATA
5. Puertos Integrados
6. Slot IDE
7. Sócalo del Procesador
