1. Manual de
Mantenimiento
Preventivo Activo
Elaborado por Oscar Alejandro Rey Malagón

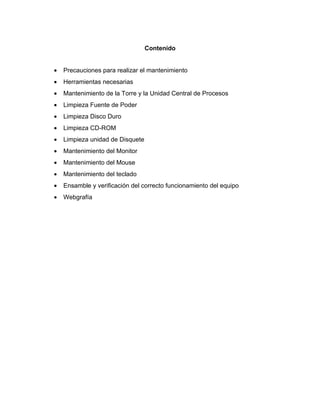

2. Contenido
• Precauciones para realizar el mantenimiento
• Herramientas necesarias
• Mantenimiento de la Torre y la Unidad Central de Procesos
• Limpieza Fuente de Poder
• Limpieza Disco Duro
• Limpieza CD-ROM
• Limpieza unidad de Disquete
• Mantenimiento del Monitor
• Mantenimiento del Mouse
• Mantenimiento del teclado
• Ensamble y verificación del correcto funcionamiento del equipo
• Webgrafía

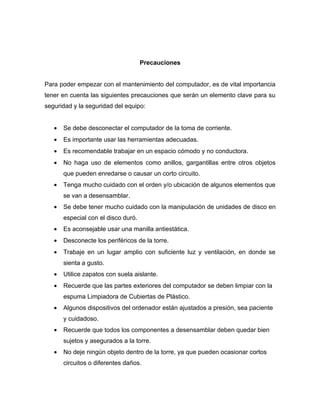

3. Precauciones
Para poder empezar con el mantenimiento del computador, es de vital importancia
tener en cuenta las siguientes precauciones que serán un elemento clave para su
seguridad y la seguridad del equipo:
• Se debe desconectar el computador de la toma de corriente.
• Es importante usar las herramientas adecuadas.
• Es recomendable trabajar en un espacio cómodo y no conductora.
• No haga uso de elementos como anillos, gargantillas entre otros objetos
que pueden enredarse o causar un corto circuito.
• Tenga mucho cuidado con el orden y/o ubicación de algunos elementos que
se van a desensamblar.
• Se debe tener mucho cuidado con la manipulación de unidades de disco en
especial con el disco duró.
• Es aconsejable usar una manilla antiestática.
• Desconecte los periféricos de la torre.
• Trabaje en un lugar amplio con suficiente luz y ventilación, en donde se
sienta a gusto.
• Utilice zapatos con suela aislante.
• Recuerde que las partes exteriores del computador se deben limpiar con la
espuma Limpiadora de Cubiertas de Plástico.
• Algunos dispositivos del ordenador están ajustados a presión, sea paciente
y cuidadoso.
• Recuerde que todos los componentes a desensamblar deben quedar bien
sujetos y asegurados a la torre.
• No deje ningún objeto dentro de la torre, ya que pueden ocasionar cortos
circuitos o diferentes daños.

4. • Sea conciente de la responsabilidad que requiere este trabajo.

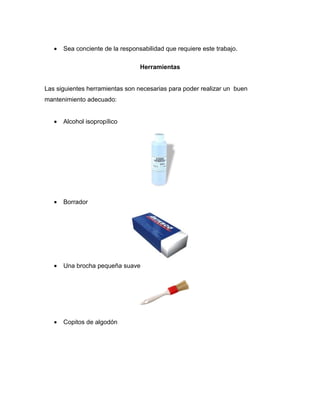

Herramientas
Las siguientes herramientas son necesarias para poder realizar un buen
mantenimiento adecuado:
• Alcohol isopropílico
• Borrador
• Una brocha pequeña suave
• Copitos de algodón

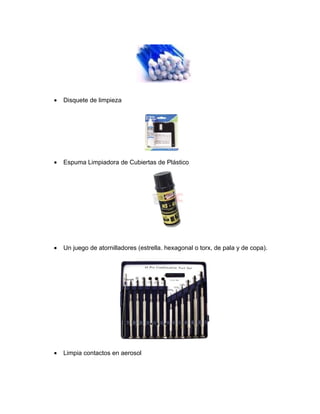

5. • Disquete de limpieza
• Espuma Limpiadora de Cubiertas de Plástico
• Un juego de atornilladores (estrella. hexagonal o torx, de pala y de copa).
• Limpia contactos en aerosol

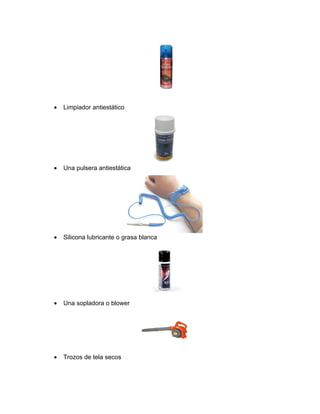

6. • Limpiador antiestático
• Una pulsera antiestática
• Silicona lubricante o grasa blanca
• Una sopladora o blower
• Trozos de tela secos

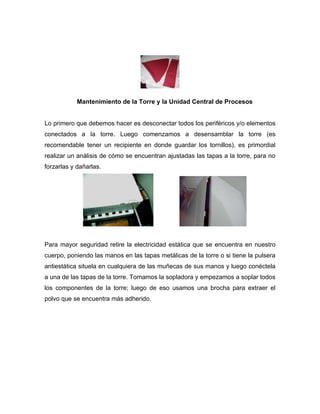

7. Mantenimiento de la Torre y la Unidad Central de Procesos
Lo primero que debemos hacer es desconectar todos los periféricos y/o elementos
conectados a la torre. Luego comenzamos a desensamblar la torre (es
recomendable tener un recipiente en donde guardar los tornillos), es primordial
realizar un análisis de cómo se encuentran ajustadas las tapas a la torre, para no
forzarlas y dañarlas.
Para mayor seguridad retire la electricidad estática que se encuentra en nuestro
cuerpo, poniendo las manos en las tapas metálicas de la torre o si tiene la pulsera
antiestática situela en cualquiera de las muñecas de sus manos y luego conéctela
a una de las tapas de la torre. Tomamos la sopladora y empezamos a soplar todos
los componentes de la torre; luego de eso usamos una brocha para extraer el
polvo que se encuentra más adherido.

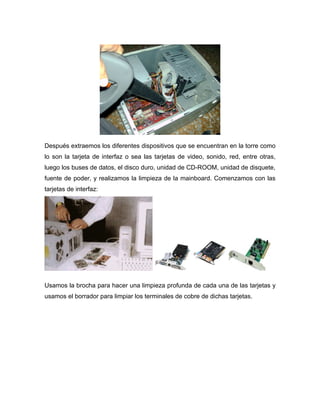

8. Después extraemos los diferentes dispositivos que se encuentran en la torre como
lo son la tarjeta de interfaz o sea las tarjetas de video, sonido, red, entre otras,
luego los buses de datos, el disco duro, unidad de CD-ROOM, unidad de disquete,
fuente de poder, y realizamos la limpieza de la mainboard. Comenzamos con las
tarjetas de interfaz:
Usamos la brocha para hacer una limpieza profunda de cada una de las tarjetas y
usamos el borrador para limpiar los terminales de cobre de dichas tarjetas.

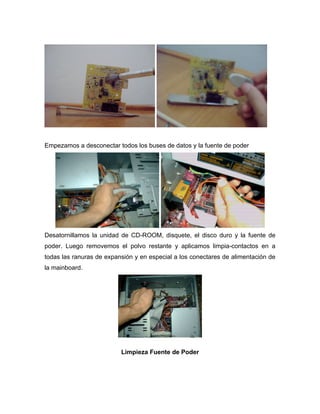

9. Empezamos a desconectar todos los buses de datos y la fuente de poder
Desatornillamos la unidad de CD-ROOM, disquete, el disco duro y la fuente de
poder. Luego removemos el polvo restante y aplicamos limpia-contactos en a
todas las ranuras de expansión y en especial a los conectares de alimentación de
la mainboard.
Limpieza Fuente de Poder

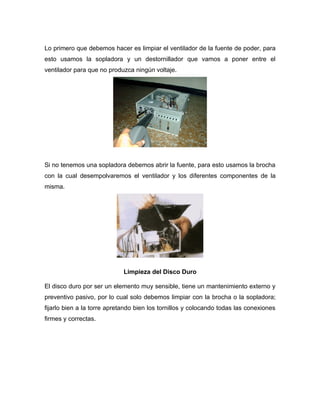

10. Lo primero que debemos hacer es limpiar el ventilador de la fuente de poder, para
esto usamos la sopladora y un destornillador que vamos a poner entre el
ventilador para que no produzca ningún voltaje.
Si no tenemos una sopladora debemos abrir la fuente, para esto usamos la brocha
con la cual desempolvaremos el ventilador y los diferentes componentes de la
misma.
Limpieza del Disco Duro
El disco duro por ser un elemento muy sensible, tiene un mantenimiento externo y
preventivo pasivo, por lo cual solo debemos limpiar con la brocha o la sopladora;
fijarlo bien a la torre apretando bien los tornillos y colocando todas las conexiones
firmes y correctas.

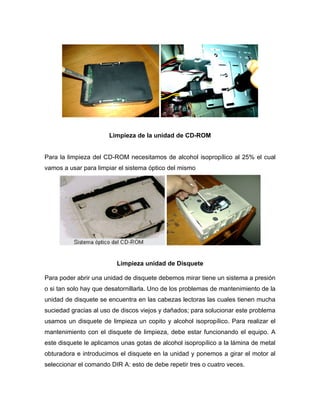

11. Limpieza de la unidad de CD-ROM
Para la limpieza del CD-ROM necesitamos de alcohol isopropílico al 25% el cual
vamos a usar para limpiar el sistema óptico del mismo
Limpieza unidad de Disquete
Para poder abrir una unidad de disquete debemos mirar tiene un sistema a presión
o si tan solo hay que desatornillarla. Uno de los problemas de mantenimiento de la
unidad de disquete se encuentra en las cabezas lectoras las cuales tienen mucha
suciedad gracias al uso de discos viejos y dañados; para solucionar este problema
usamos un disquete de limpieza un copito y alcohol isopropílico. Para realizar el
mantenimiento con el disquete de limpieza, debe estar funcionando el equipo. A
este disquete le aplicamos unas gotas de alcohol isopropílico a la lámina de metal
obturadora e introducimos el disquete en la unidad y ponemos a girar el motor al
seleccionar el comando DIR A: esto de debe repetir tres o cuatro veces.

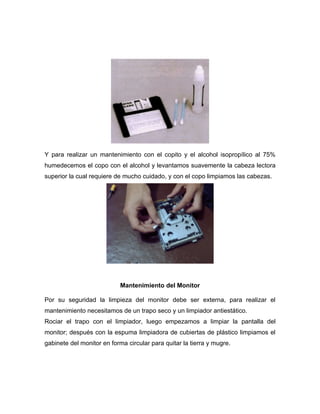

12. Y para realizar un mantenimiento con el copito y el alcohol isopropílico al 75%
humedecemos el copo con el alcohol y levantamos suavemente la cabeza lectora
superior la cual requiere de mucho cuidado, y con el copo limpiamos las cabezas.
Mantenimiento del Monitor
Por su seguridad la limpieza del monitor debe ser externa, para realizar el
mantenimiento necesitamos de un trapo seco y un limpiador antiestático.
Rociar el trapo con el limpiador, luego empezamos a limpiar la pantalla del
monitor; después con la espuma limpiadora de cubiertas de plástico limpiamos el
gabinete del monitor en forma circular para quitar la tierra y mugre.

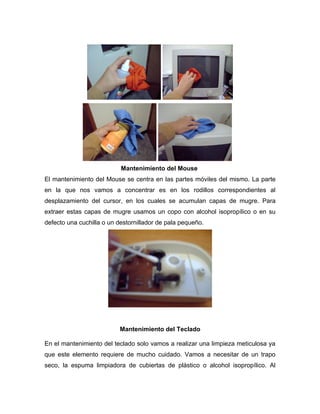

13. Mantenimiento del Mouse
El mantenimiento del Mouse se centra en las partes móviles del mismo. La parte
en la que nos vamos a concentrar es en los rodillos correspondientes al
desplazamiento del cursor, en los cuales se acumulan capas de mugre. Para
extraer estas capas de mugre usamos un copo con alcohol isopropílico o en su
defecto una cuchilla o un destornillador de pala pequeño.
Mantenimiento del Teclado
En el mantenimiento del teclado solo vamos a realizar una limpieza meticulosa ya
que este elemento requiere de mucho cuidado. Vamos a necesitar de un trapo
seco, la espuma limpiadora de cubiertas de plástico o alcohol isopropílico. Al

14. Conectores p8 y p9
desensamblar el teclado se debe tener precaución y se debe mirar la forma como
está armado ya que su desarme varía notablemente de una marca a otra. Luego
extraemos toda la suciedad que se encuentre dentro del mismo.
Conector 24 pachas
Ensamble y verificación del correcto funcionamiento del equipo
Ahora lo más importante es volver a conectar de manera adecuada absolutamente
todos lo componentes que quitamos; el primero es la fuente de poder, esta debe
estar adaptada al conector de 24 pachas o a los conectores p8 y p9, las diferentes
unidades y al disco duro; y después los buses de datos
010009000003f801000002008401000000008401000026060f00fe02574d4643010
000000000010085570000000001000000dc02000000000000dc020000010000006
c000000000000000000000015000000250000000000000000000000c53c00003d0
1000020454d4600000100dc0200000d00000002000000000000000000000000000
0005f090000150d0000cb0000001b010000000000000000000000000000f8180300
78510400160000000c000000180000000a00000010000000000000000000000009
000000100000002e07000026000000520000007001000001000000ceffffff0000000
00000000000000000900100000000000004400012540069006d006500730020004
e0065007700200052006f006d0061006e000000000000000000000000000000000
000000000000000000000000000000000000000000000000000000000000000000
000000000000000000000000000000000000000000000000000000000000000000

15. Después de conectar todo correctamente, debemos ensamblar la torre y comenzar
a adaptar los diferentes dispositivos periféricos a la misma.
Encendemos el computador y procedemos a disfrutar un computador como nuevo,
mucho más rápido y ante todo más limpio.
Nota: Si el computador no enciende vuelva a mirar cuidadosamente las
conexiones, y si no logra entrar al sistema operativo revise que se encuentren bien
asegurados los buses de datos que van conectados a las unidades y al disco duro.
Si la unidad de disquete mantiene encendido una luz, cambie de posición el bus

16. de datos.
