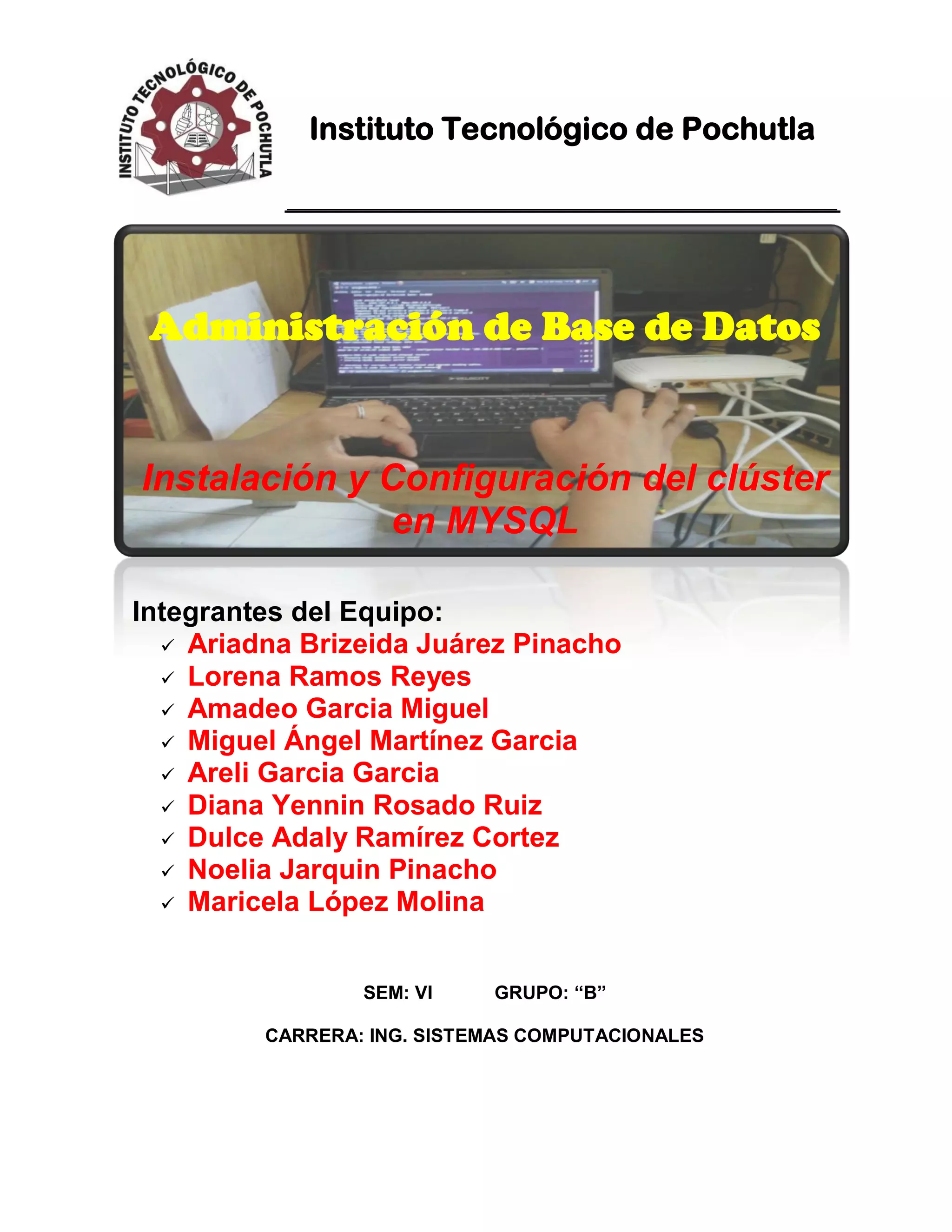

1. Instituto Tecnológico de Pochutla
_____________________________________________________
Administración de Base de Datos
Instalación y Configuración del clúster
en MYSQL
Integrantes del Equipo:
 Ariadna Brizeida Juárez Pinacho
 Lorena Ramos Reyes
 Amadeo Garcia Miguel
 Miguel Ángel Martínez Garcia
 Areli Garcia Garcia
 Diana Yennin Rosado Ruiz
 Dulce Adaly Ramírez Cortez
 Noelia Jarquin Pinacho
 Maricela López Molina
SEM: VI GRUPO: “B”
CARRERA: ING. SISTEMAS COMPUTACIONALES

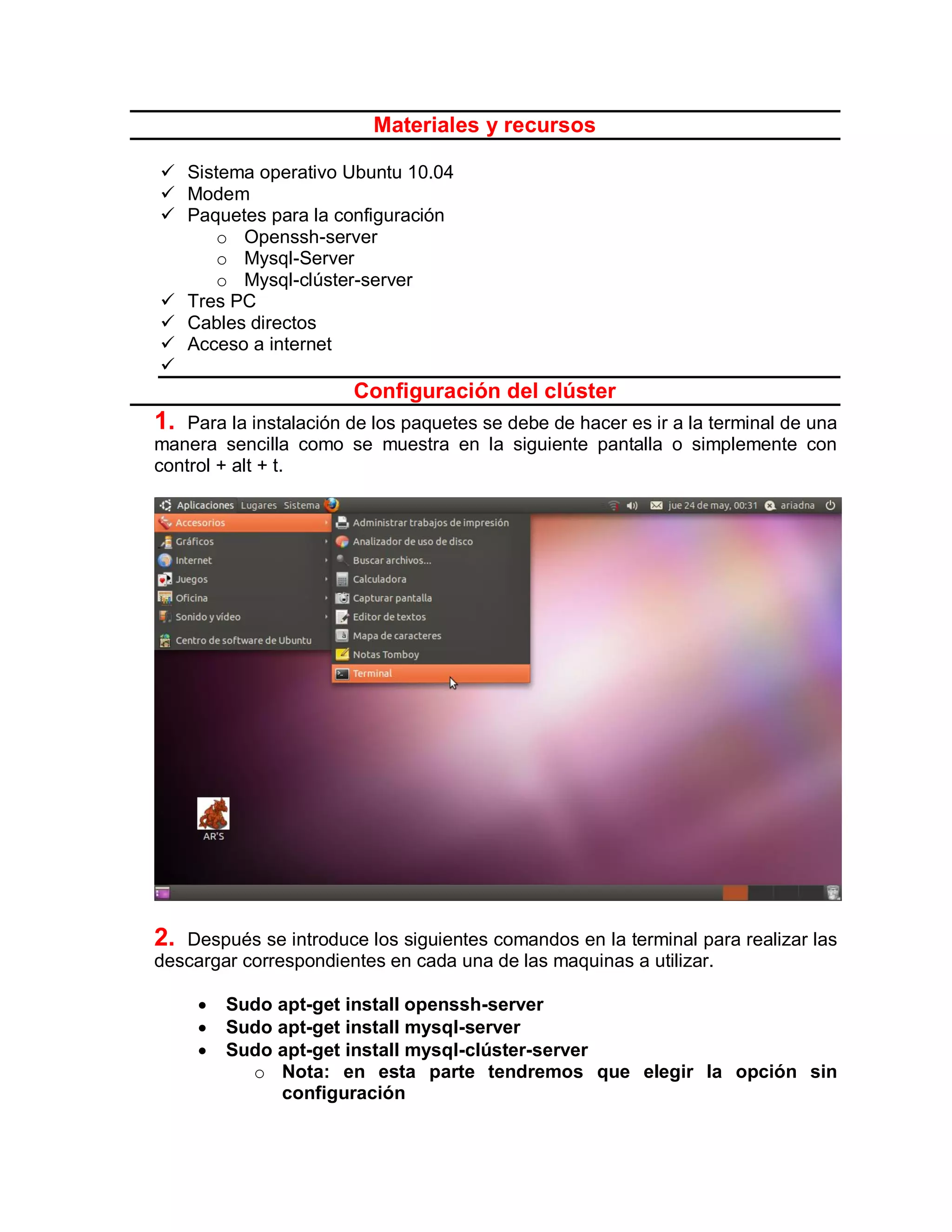

2. Materiales y recursos
 Sistema operativo Ubuntu 10.04
 Modem
 Paquetes para la configuración
o Openssh-server
o Mysql-Server
o Mysql-clúster-server
 Tres PC
 Cables directos
 Acceso a internet

Configuración del clúster
1. Para la instalación de los paquetes se debe de hacer es ir a la terminal de una
manera sencilla como se muestra en la siguiente pantalla o simplemente con
control + alt + t.

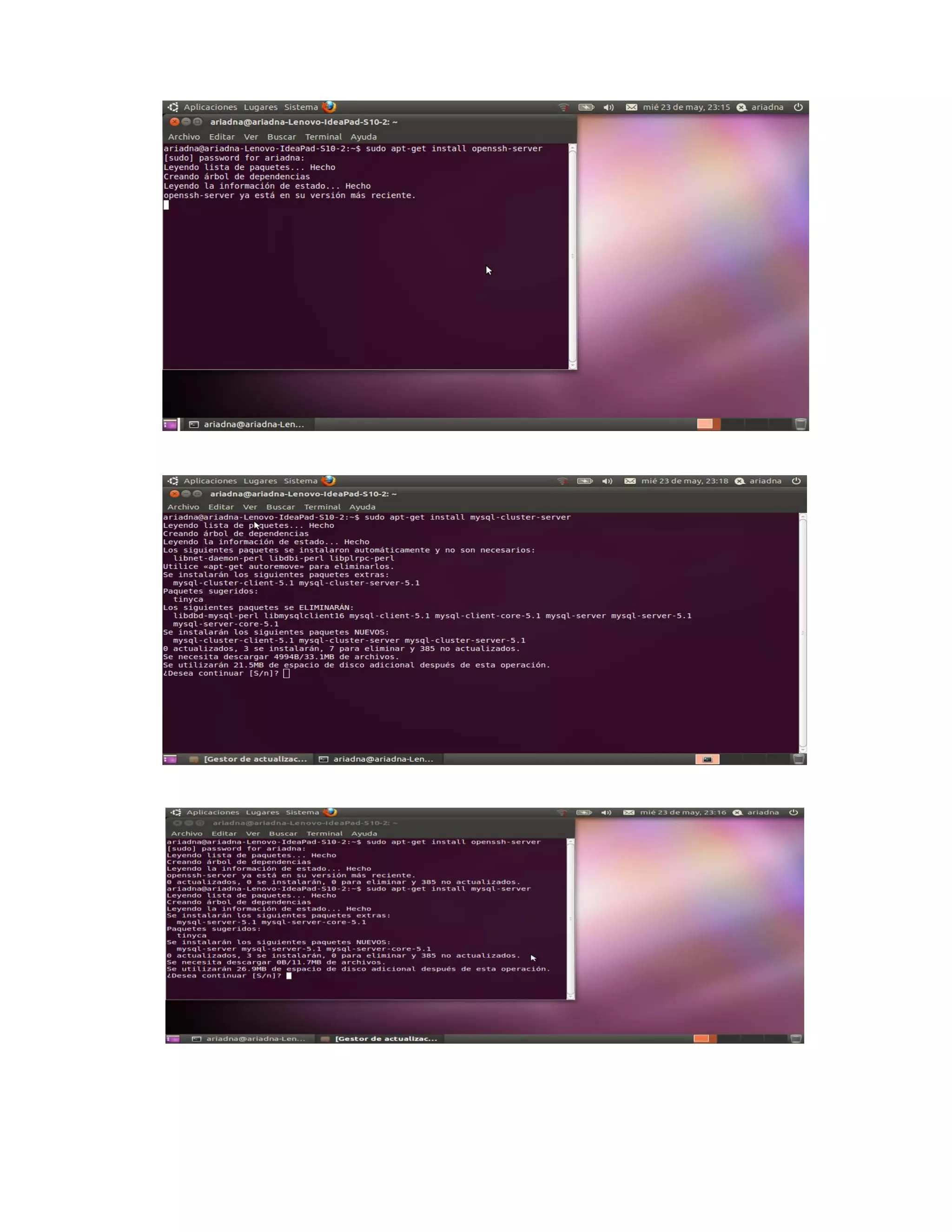

2. Después se introduce los siguientes comandos en la terminal para realizar las
descargar correspondientes en cada una de las maquinas a utilizar.
 Sudo apt-get install openssh-server
 Sudo apt-get install mysql-server
 Sudo apt-get install mysql-clúster-server
o Nota: en esta parte tendremos que elegir la opción sin
configuración

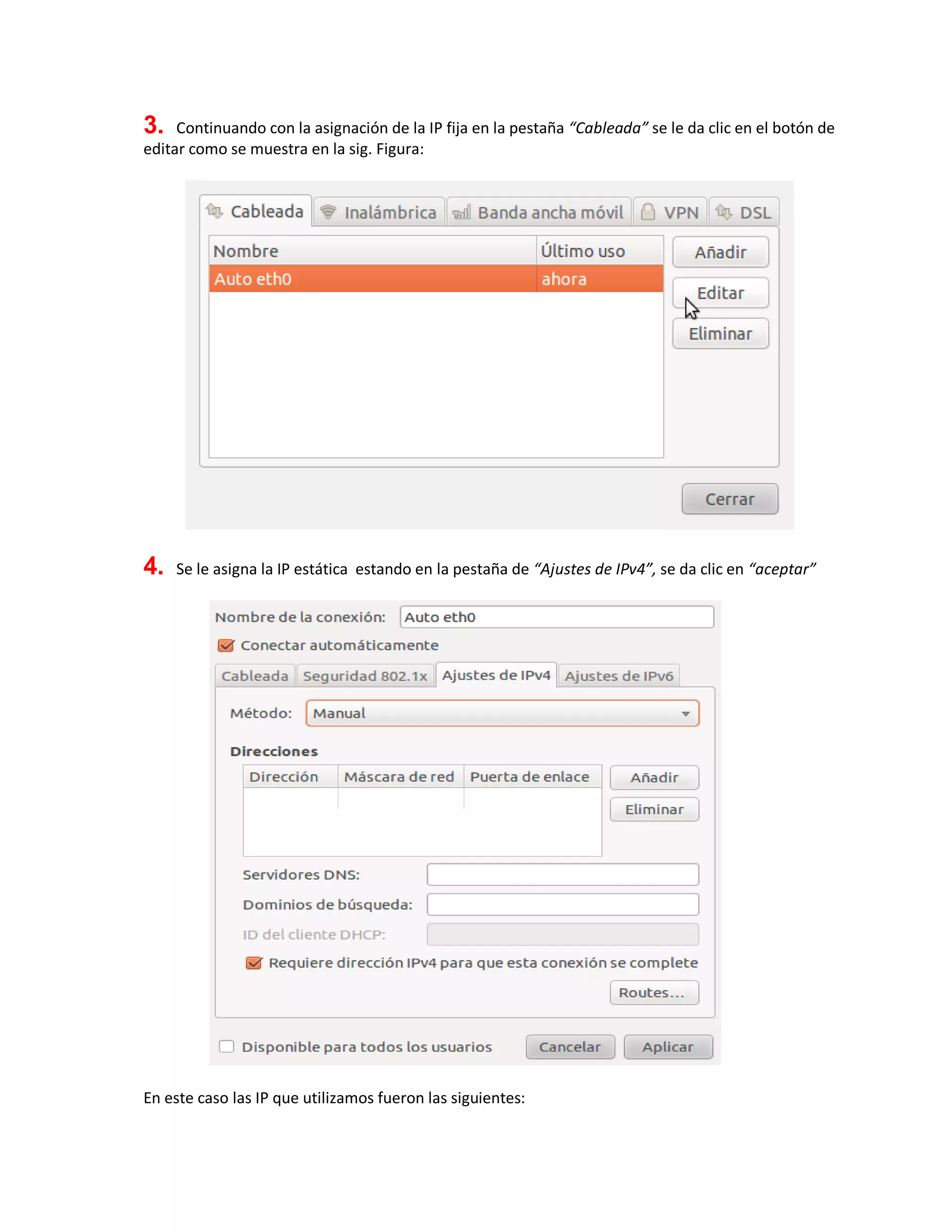

4. 3. Continuando con la asignación de la IP fija en la pestaña “Cableada” se le da clic en el botón de
editar como se muestra en la sig. Figura:
4. Se le asigna la IP estática estando en la pestaña de “Ajustes de IPv4”, se da clic en “aceptar”
En este caso las IP que utilizamos fueron las siguientes:

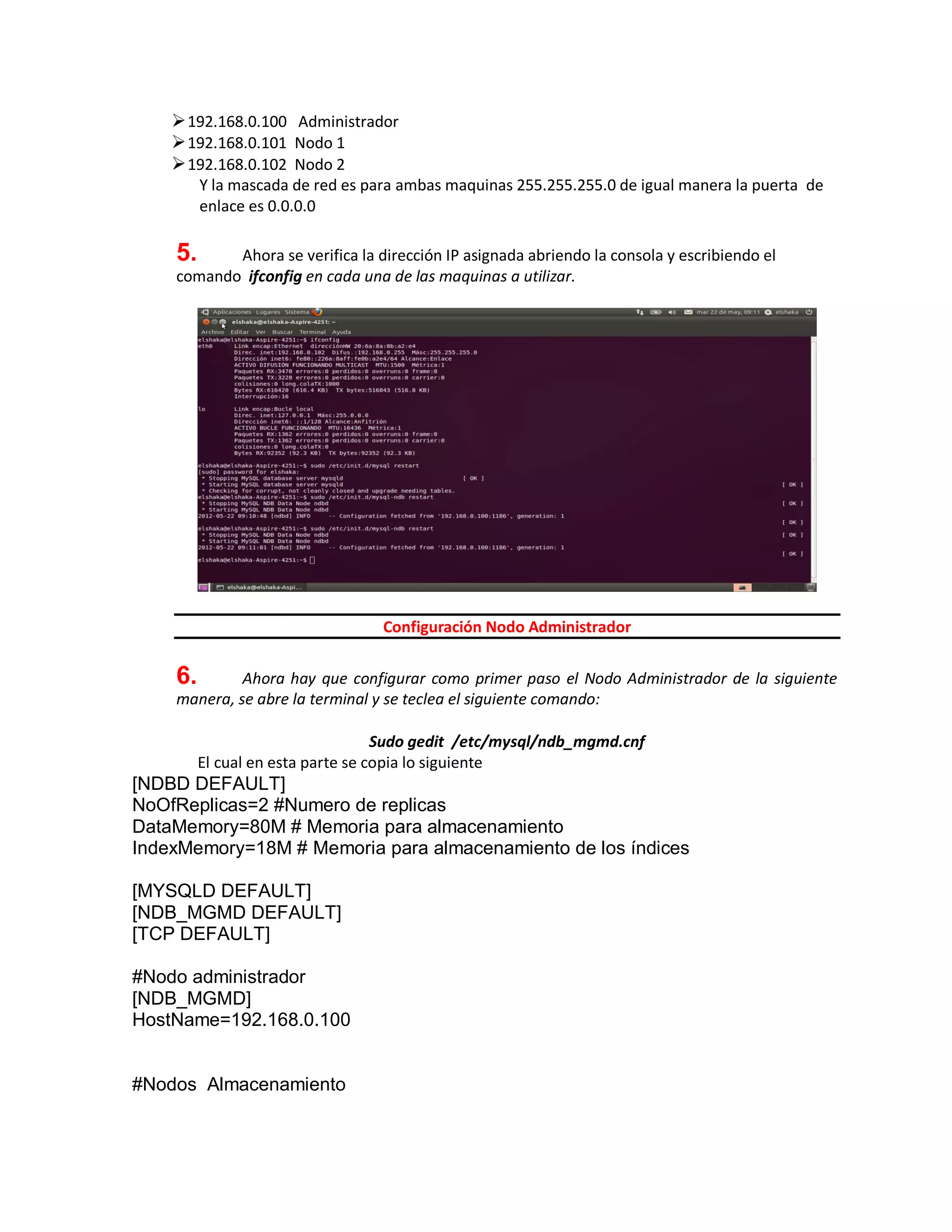

5. 192.168.0.100 Administrador
192.168.0.101 Nodo 1
192.168.0.102 Nodo 2
Y la mascada de red es para ambas maquinas 255.255.255.0 de igual manera la puerta de
enlace es 0.0.0.0
5. Ahora se verifica la dirección IP asignada abriendo la consola y escribiendo el
comando ifconfig en cada una de las maquinas a utilizar.
Configuración Nodo Administrador
6. Ahora hay que configurar como primer paso el Nodo Administrador de la siguiente
manera, se abre la terminal y se teclea el siguiente comando:
Sudo gedit /etc/mysql/ndb_mgmd.cnf
El cual en esta parte se copia lo siguiente
[NDBD DEFAULT]
NoOfReplicas=2 #Numero de replicas
DataMemory=80M # Memoria para almacenamiento
IndexMemory=18M # Memoria para almacenamiento de los índices
[MYSQLD DEFAULT]
[NDB_MGMD DEFAULT]
[TCP DEFAULT]
#Nodo administrador
[NDB_MGMD]
HostName=192.168.0.100
#Nodos Almacenamiento

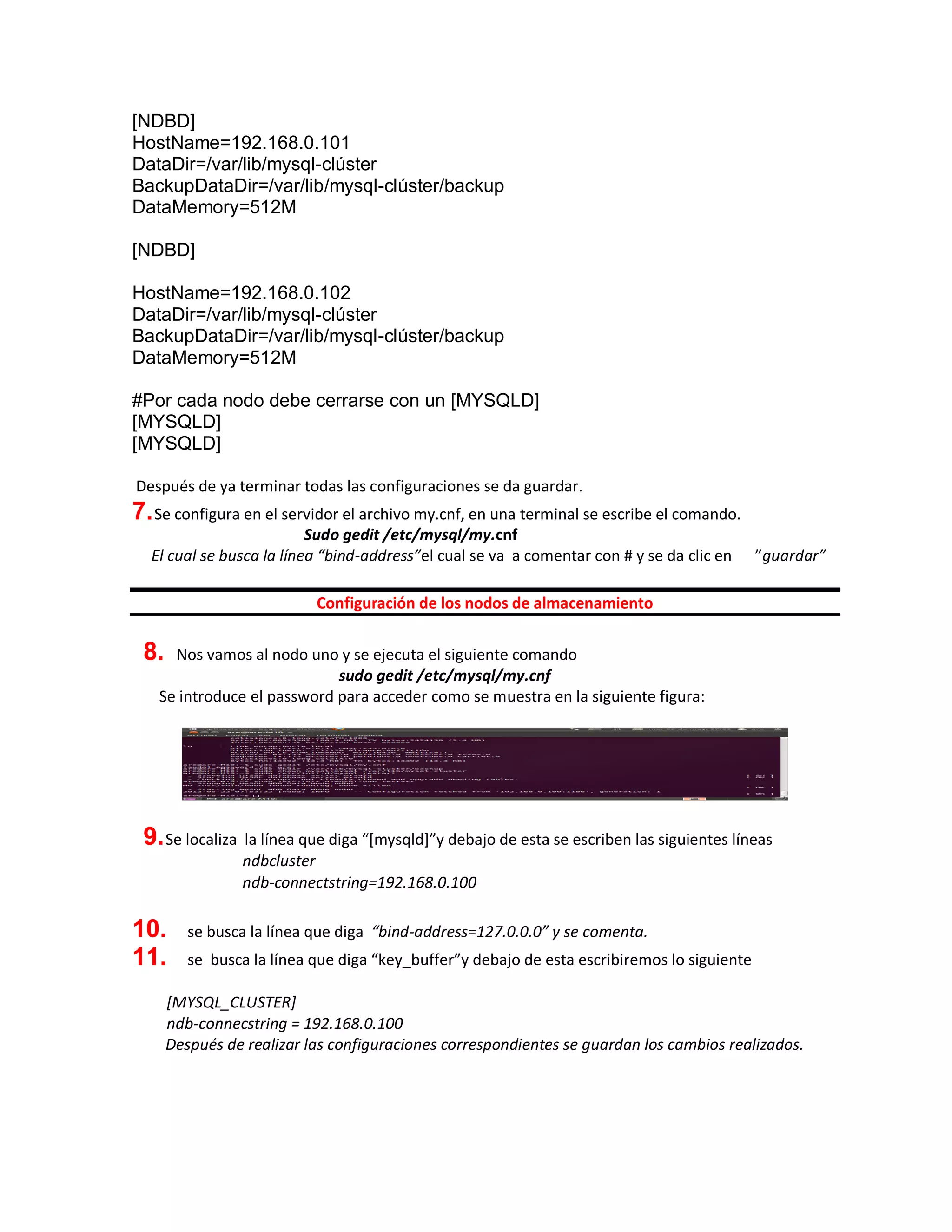

6. [NDBD]
HostName=192.168.0.101
DataDir=/var/lib/mysql-clúster
BackupDataDir=/var/lib/mysql-clúster/backup
DataMemory=512M
[NDBD]
HostName=192.168.0.102
DataDir=/var/lib/mysql-clúster
BackupDataDir=/var/lib/mysql-clúster/backup
DataMemory=512M
#Por cada nodo debe cerrarse con un [MYSQLD]
[MYSQLD]
[MYSQLD]
Después de ya terminar todas las configuraciones se da guardar.
7.Se configura en el servidor el archivo my.cnf, en una terminal se escribe el comando.
Sudo gedit /etc/mysql/my.cnf
El cual se busca la línea “bind-address”el cual se va a comentar con # y se da clic en ”guardar”
Configuración de los nodos de almacenamiento
8. Nos vamos al nodo uno y se ejecuta el siguiente comando
sudo gedit /etc/mysql/my.cnf
Se introduce el password para acceder como se muestra en la siguiente figura:
9.Se localiza la línea que diga “[mysqld]”y debajo de esta se escriben las siguientes líneas
ndbcluster
ndb-connectstring=192.168.0.100
10. se busca la línea que diga “bind-address=127.0.0.0” y se comenta.
11. se busca la línea que diga “key_buffer”y debajo de esta escribiremos lo siguiente
[MYSQL_CLUSTER]
ndb-connecstring = 192.168.0.100
Después de realizar las configuraciones correspondientes se guardan los cambios realizados.

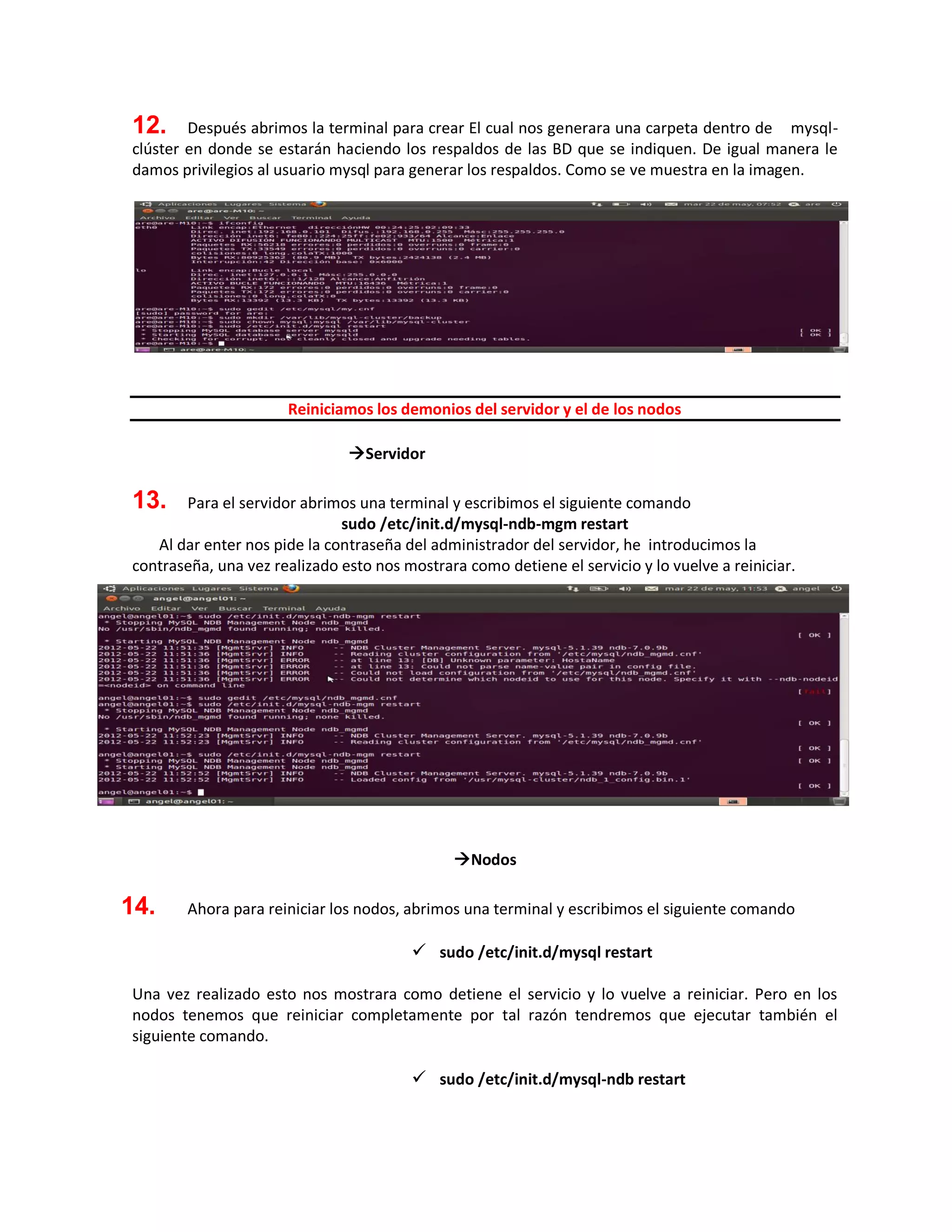

7. 12. Después abrimos la terminal para crear El cual nos generara una carpeta dentro de mysql-
clúster en donde se estarán haciendo los respaldos de las BD que se indiquen. De igual manera le
damos privilegios al usuario mysql para generar los respaldos. Como se ve muestra en la imagen.
Reiniciamos los demonios del servidor y el de los nodos
Servidor
13. Para el servidor abrimos una terminal y escribimos el siguiente comando
sudo /etc/init.d/mysql-ndb-mgm restart
Al dar enter nos pide la contraseña del administrador del servidor, he introducimos la
contraseña, una vez realizado esto nos mostrara como detiene el servicio y lo vuelve a reiniciar.
Nodos
14. Ahora para reiniciar los nodos, abrimos una terminal y escribimos el siguiente comando
 sudo /etc/init.d/mysql restart
Una vez realizado esto nos mostrara como detiene el servicio y lo vuelve a reiniciar. Pero en los
nodos tenemos que reiniciar completamente por tal razón tendremos que ejecutar también el
siguiente comando.
 sudo /etc/init.d/mysql-ndb restart

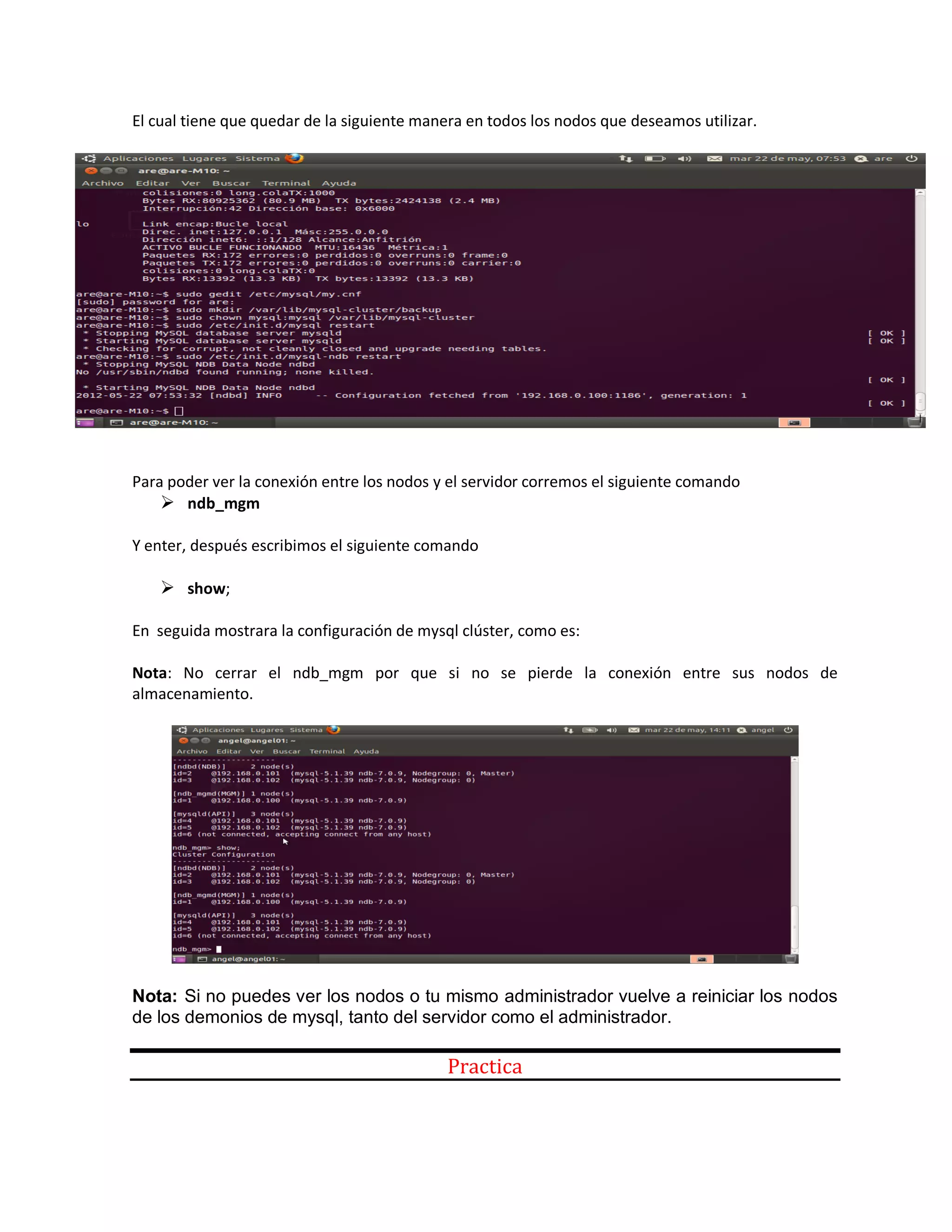

8. El cual tiene que quedar de la siguiente manera en todos los nodos que deseamos utilizar.
Para poder ver la conexión entre los nodos y el servidor corremos el siguiente comando
 ndb_mgm
Y enter, después escribimos el siguiente comando
 show;
En seguida mostrara la configuración de mysql clúster, como es:
Nota: No cerrar el ndb_mgm por que si no se pierde la conexión entre sus nodos de
almacenamiento.
Nota: Si no puedes ver los nodos o tu mismo administrador vuelve a reiniciar los nodos
de los demonios de mysql, tanto del servidor como el administrador.
Practica

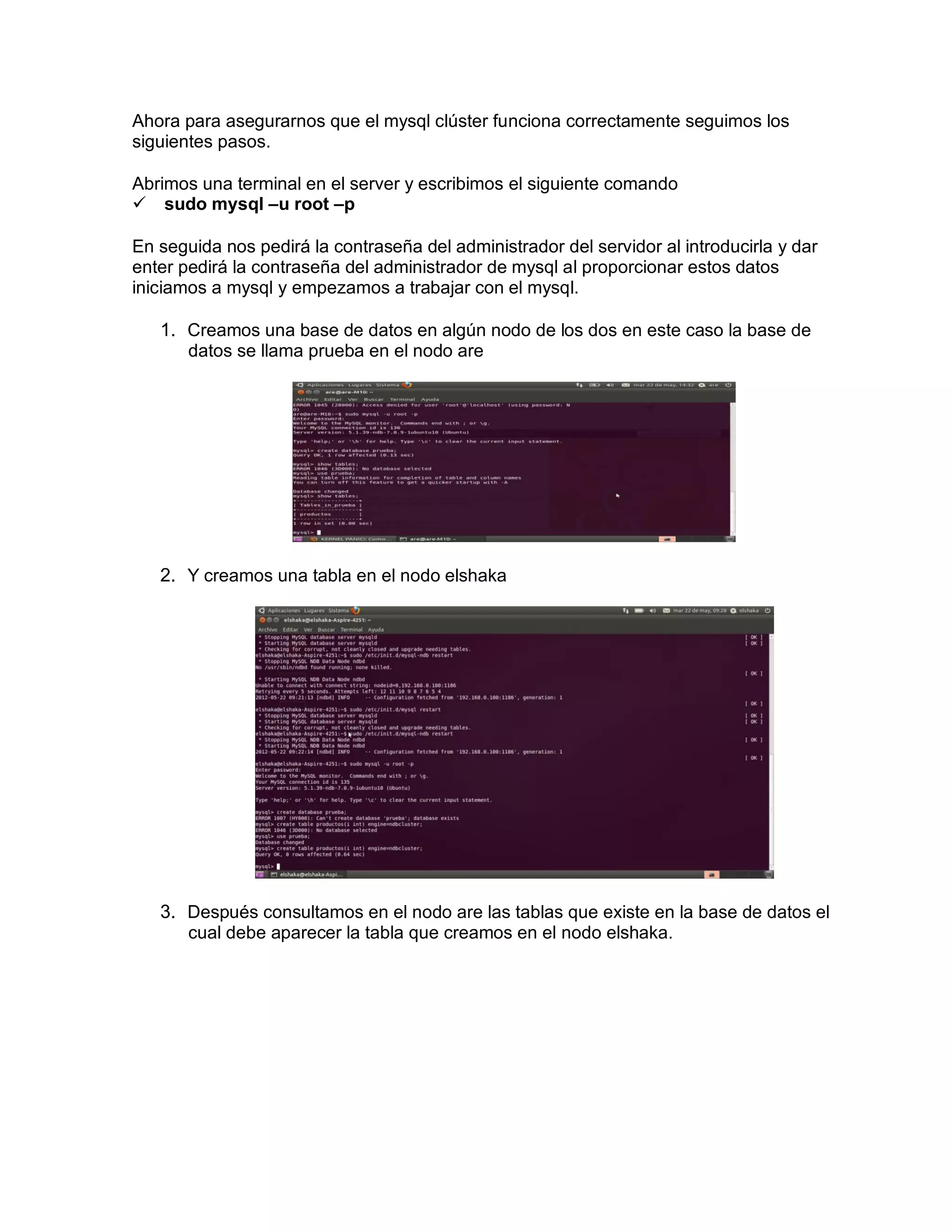

9. Ahora para asegurarnos que el mysql clúster funciona correctamente seguimos los
siguientes pasos.
Abrimos una terminal en el server y escribimos el siguiente comando
sudo mysql –u root –p
En seguida nos pedirá la contraseña del administrador del servidor al introducirla y dar
enter pedirá la contraseña del administrador de mysql al proporcionar estos datos
iniciamos a mysql y empezamos a trabajar con el mysql.
1. Creamos una base de datos en algún nodo de los dos en este caso la base de
datos se llama prueba en el nodo are
2. Y creamos una tabla en el nodo elshaka

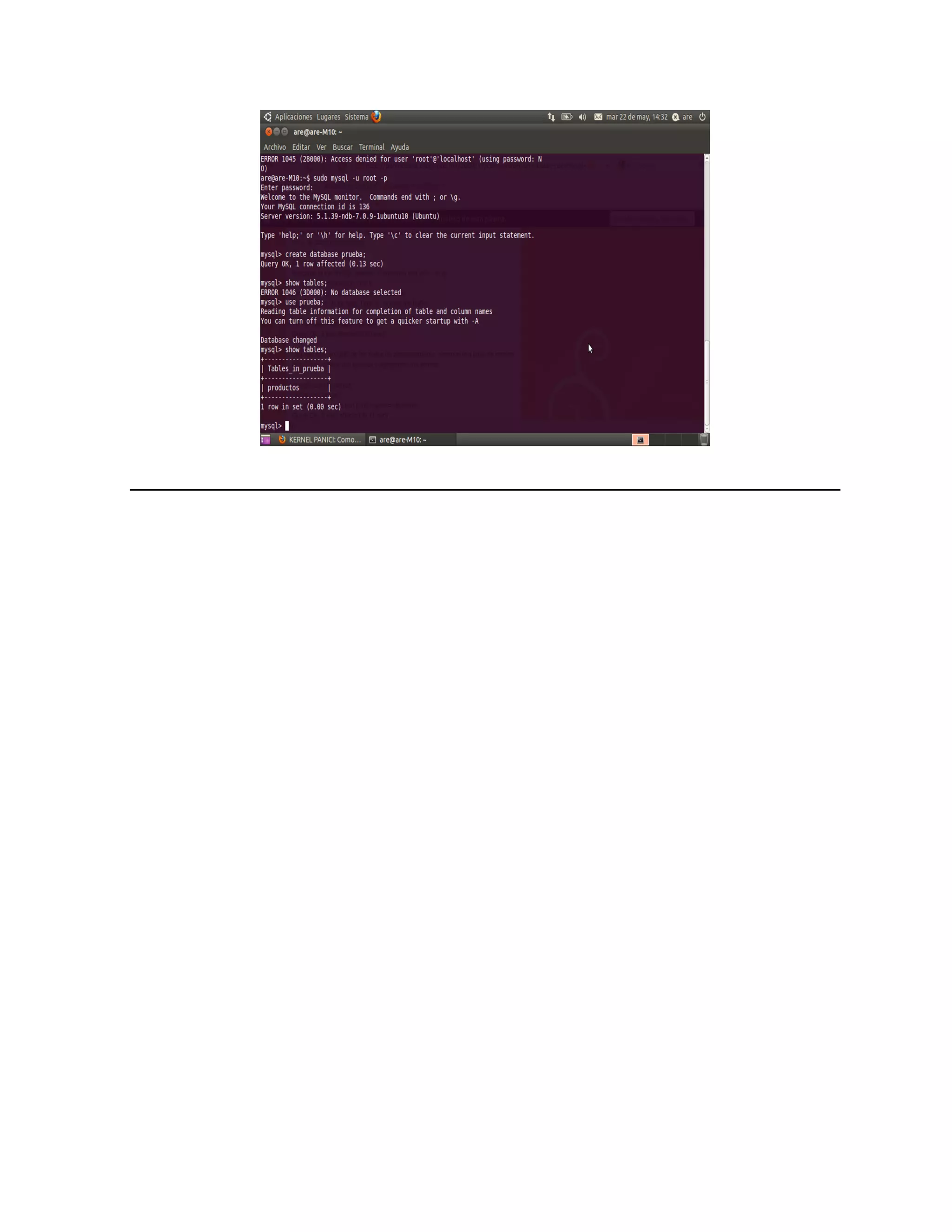

3. Después consultamos en el nodo are las tablas que existe en la base de datos el
cual debe aparecer la tabla que creamos en el nodo elshaka.
