El documento proporciona especificaciones técnicas detalladas para un motor Kia Sorento de 3.5 litros, incluidos detalles sobre el sistema de encendido, emisiones, bujías, alimentación de combustible, mantenimiento, lubricantes y capacidades. Se incluyen valores de par de apriete para varios componentes del motor y el chasis.

1. Teléfono:
Fax:
VAT Registration No.:
Notas Valor especificado Valor medido
Identificación del vehículo
Nº de cilindros Tipo 6/DOHC
Cilindrada (Fiscal) cc 3497
Relación de compresión :1 10,0
Adecuado para gasolina sin plomo Sí
Octanaje mínimo RON 95
Sistema de encendido Marca Kia
Sistema de encendido Descripción Map-DIS
Ubicación de disparo Árbol de levas / Cigüeñal
Sistema de combustible Marca Kia
Sistema de combustible Descripción MFI-s
Medidor de aire Tipo Flujo masa de aire
Módulo de control combinado de encendido y
combustible
Sí
Enchufe de diagnosis Sí
Sistema de encendido
Tensión de alimentación de la bobina de encendido
+ con resistencia
compensadora V
12,0
Resistencia primaria Ohm 0,78
Resistencia secundaria Ohm 13000
Orden de encendido 1-2-3-4-5-6
Reglaje y emisiones
Reglaje del encendido - básico APMS °Motor/rpm 10±2/800 No ajustable
Comprobaciones avance del encendido °Motor/rpm Controlado por el ECM
Régimen de ralentí rpm 800±100 No ajustable
Temperatura del aceite para prueba de CO °C 80
Nivel de CO al ralentí - tubo de escape Vol. % CO 0,5 Max No ajustable
Nivel de HC al ralentí ppm 100
Nivel de CO2 al ralentí Vol. % CO2 14,5-16
Nivel de O2 al ralentí Vol. % O2 0,1-0,5
Incremento del régimen de ralentí para prueba de
CO
rpm 2500-2800
Contenido de CO con régimen de ralentí
incrementado
Vol. % 0,3
Lambda a ralentí incrementado λ 0,97-1,03
Bujías de encendido
Bujías de encendido Equipo original NGK
Bujía de encendido Tipo PFR5N-11
Separación entre electrodos mm 1,0-1,1
Fabricante: Kia Modelo: Sorento (02-10) 3,5
Código de motor: G6CU Potencia: 143 (195) 5500
Reglado para: Catalizador regulado Año: 2002-06
(c) Autodata Limited 2009
02/07/2014Valid forever.
V8.500-

2. Bujías de encendido Marca NGK
Bujía de encendido Tipo PFR5N-11
Separación entre electrodos mm 1,0-1,1
Sistema de alimentación de combustible
Presión del sistema bar 3,2-3,3
Sensor de temperatura del refrigerante del motor Ohm/°C 320/80
Inyector Ohm 13,8-15,2
Mantenimiento y reglajes
Juego de válvulas - ADMISIÓN mm Hidráulico
Juego de válvulas - ESCAPE mm Hidráulico
Presión de aceite bar/rpm 0,8/800
Tapón del radiador bar 0,90-1,20
Apertura del termostato °C 80-84
Lubricantes y capacidades
Aceites del motor alternativos
Gama de temperatura ambiente Clima frío
Grado del aceite del motor SAE 5W/30
Clasificación del aceite del motor API/ACEA SH/A3
Gama de temperatura ambiente Clima moderado
Grado del aceite del motor SAE 10W/30
Clasificación del aceite del motor API/ACEA SH/A3
Gama de temperatura ambiente
Alternativa para clima
moderado
Grado del aceite del motor SAE 10W/50
Clasificación del aceite del motor API/ACEA SG
Gama de temperatura ambiente Clima cálido
Grado del aceite del motor SAE 10W/40
Clasificación del aceite del motor API/ACEA SH/A3
Motor con filtro(s) litros 4,4
Otros lubricantes y capacidades
Grado del aceite de la caja de cambios manual SAE 75W/90
Clasificación del aceite de la caja de cambios
manual
GL-4
14 Caja de cambios manual litros
17 Aceite de la transmisión automática Tipo
Cambio automático (vaciar y llenar) litros 2,0
Grado del aceite del diferencial delantero SAE 90
Clasificación del aceite del diferencial delantero GL-5
Diferencial delantero/cambio automático litros 1,3
16 Grado del aceite del diferencial trasero SAE 90
Clasificación del aceite del diferencial trasero GL-5
Diferencial trasero litros 1,6
Clasificación del aceite de la caja de transferencia Shell Donax TA398
Caja de transferencia litros 1,4
Sistema de refrigeración litros 11,0
Líquido de frenos Tipo DOT 3/4
Líquido de la dirección asistida Tipo PSF-3
Líquido de la dirección asistida litros 0,8-0,9
Pares de apriete
Instrucciones de la culata
Fabricante: Kia Modelo: Sorento (02-10) 3,5
Código de motor: G6CU Potencia: 143 (195) 5500
Reglado para: Catalizador regulado Año: 2002-06
(c) Autodata Limited 2009
02/07/2014Valid forever.
V8.500-

3. Culata
Sustituir tornillos No
Etapa 1 Apretar 26-29 Nm
Etapa 2 Apretar 52-57 Nm
Etapa 3 Apretar 105-115 Nm
Otros pares de apriete
Cojinetes del cigüeñal Sustituir tornillos/tuercas No
Cojinetes del cigüeñal Fase 1 35-39 Nm
Cojinetes del cigüeñal Fase 2 69-79 Nm
Cojinetes de cabeza de biela Sustituir tornillos/tuercas No
Cojinetes de cabeza de biela Fase 1 35 Nm
Cojinetes de cabeza de biela Fase 2 92°
Bomba de aceite a bloque de cilindros 12-15 Nm
15 Tornillos del cárter del aceite 10-12 Nm
Tornillo de drenaje del cárter del aceite 35-45 Nm
Volante/disco de transmisión 73-77 Nm
Tornillo central de la polea/del amortiguador del
cigüeñal
180-190 Nm
Engranaje/piñón del árbol de levas 79-98 Nm
12 Tapa/soporte del árbol de levas
Tapa de válvulas/de balancines 8-10 Nm
Colector de admisión a culata 20-23 Nm
Colector de escape a culata 27-32 Nm
Tubo de escape a colector 42-61 Nm
Bomba de agua 17-22 Nm
Bujías de encendido 20-30 Nm
Sensor de posición del árbol de levas 5-6 Nm
Sensor de temperatura del refrigerante del motor 20-40 Nm
Sonda Lambda (sensor de oxígeno) 30-40 Nm
Interruptor de presión de aceite del motor 8-12 Nm
Filtro de aceite 17-25 Nm
Pares de apriete del chasis
4 Cubo delantero 245-275 Nm
Volante 40-50 Nm
Barra de acoplamiento de la dirección 70-80 Nm
Pinza de frenos a soporte Del. 22-32 Nm
Soporte de pinza de frenos a cubo Del. 70 Nm
Pinza de frenos a soporte Tras. 22-32 Nm
Soporte de pinza de frenos a cubo Tras. 65-75 Nm
Sensor de velocidad de la rueda - ABS Del. 7-10 Nm
Sensor de velocidad de la rueda - ABS Tras. 7-10 Nm
Ruedas 90-120 Nm
Arranque y carga
Batería V/capacidad de reserva (Ah) 12 (70)
Amperaje máximo de arranque A 90
Rendimiento del alternador a velocidad del motor A/V/rpm 12/120/2500
Dimensiones de tambores y discos de frenos
Espesor mínimo del disco - ventilado Del. 26 mm
Espesor mínimo del disco Tras. 18,4 mm
Variación del espesor del disco Del. 0,005 mm
Fabricante: Kia Modelo: Sorento (02-10) 3,5
Código de motor: G6CU Potencia: 143 (195) 5500
Reglado para: Catalizador regulado Año: 2002-06
(c) Autodata Limited 2009
02/07/2014Valid forever.
V8.500-

4. Alabeo del disco Del. 0,03 mm
Diámetro máximo del tambor Tras. 191 mm
Espesor mínimo de la pastilla Del. 2 mm
Espesor mínimo de la pastilla Tras. 2 mm
Espesor mínimo de la zapata Tras. 1,5 mm
Recorrido del freno de estacionamiento Nº de muescas 6-8
Aire acondicionado
Nº de conectores de servicio de aire acondicionado 2
Aire acondicionado - tipo de restrictor Válvula de expansión
Aire acondicionado - refrigerante Tipo R134a
Aire acondicionado - cantidad de refrigerante gramos 600±25
Aire acondicionado - aceite Tipo Dens Oil 8
Aire acondicionado - cantidad de aceite cm³ 200
Aire acondicionado - viscosidad de aceite ISO 46
Nota Autodata 14
Capacidades de llenado - caja de cambios
Tracción en 2 ruedas = 3,2 l
Tracción total = 2,7 l
Nota Autodata 17
Tipo de aceite para transmisión automática
4 velocidades (tipo 30-40LE) = Dexron II
5 velocidades (tipo A5SR1) = APOLLOIL ATF RED-1 (pieza nº 0450000140999)
Nota Autodata 16
Tipo de aceite para diferencial - trasero
LSD = 85W/90
Nota Autodata 15
Tornillos del cárter del aceite
Cárter del aceite a la transmisión = 29-41 Nm
Nota Autodata 12
Tapa/apoyo de árbol de levas
Tornillos exteriores = 19-21 Nm
Tornillos interiores = 10-12 Nm
Nota Autodata 4
Utilice tornillos/tuercas nuevos.
Fabricante: Kia Modelo: Sorento (02-10) 3,5
Código de motor: G6CU Potencia: 143 (195) 5500
Reglado para: Catalizador regulado Año: 2002-06
(c) Autodata Limited 2009
02/07/2014Valid forever.
V8.500-

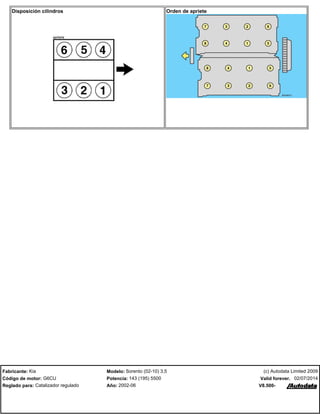

5. Disposición cilindros Orden de apriete
Fabricante: Kia Modelo: Sorento (02-10) 3,5
Código de motor: G6CU Potencia: 143 (195) 5500
Reglado para: Catalizador regulado Año: 2002-06
(c) Autodata Limited 2009
02/07/2014Valid forever.
V8.500-
