Common rail (bosch) k
El documento proporciona una descripción general del sistema Common Rail, incluyendo sus componentes principales como la bomba de alta presión, el riel común, los inyectores y el sensor de presión del riel. Explica las ventajas de este sistema, como un excelente rendimiento de combustible y bajas emisiones, y compara su funcionamiento independiente del motor con los sistemas de inyección tradicionales. También resume los sensores y actuadores clave que permiten el control electrónico preciso de la inyección de combustible.
Más contenido relacionado
Common rail (bosch) k
- 1.
- 2.
- 3. Generalidades del SistemaBomba de alta presión ECM Common Rail (Riel común) Inyectores Sensor de presión del riel
- 4. Comparación Comparación BombaInyección Sincroniza Motor Independencia Dependencia Posible Inyección piloto Imposible Eléctrica Mecánico Inyección Common Rail
- 5. Sistema ‘Common Rail’Inyector ECM Cilindro
- 6. Ventajas ■ Excelente Desempeño y Eficiencia de Combustible - El Sistema de Inyección de Combustible ‘Common Rail’ es controlado electrónicamente para cumplir con una combustión óptima ■ Bajo Nivel de Emisiones y de Ruidos - Amigable con el medioambiente para responder a todos los reglamentos mundiales sobre emisiones - Inyectores ubicados en forma vertical central - Inyección Piloto del Sistema de Inyección de Combustible ‘ Common Rail’
- 7. Circuito de BajaPresión 1 Tanque de combustible 2 Pre Filtro 3 Bomba de suministro previo 4 Filtro de combustible 5 Líneas de combustible de baja presión 6 Bomba de alta presión 7 Líneas de combustible de alta presión 8 Riel 9 Inyector 10 Línea de retorno de combustible 11 ECU Sistema de combustible para un sistema de inyección de combustible ‘Common Rail’
- 8. Circuito de AltaPresión
- 9. Circuito de AltaPresión ■ Genera y almacena alta presión ■ Control de circuito cerrado de la presión del riel ■ Inyección de combustible
- 10. Bomba de AltaPresión CP1 CP3 MPROP: (Válvula Proporcionadora Magnética) KUV: (Kraftstoff uber druck ventil......Válvula de seguridad de sobre presión) Alzavávulas del cubo Eje excéntrico Conectores de contraflujo Anillo del polígono Émbolo Válvula HP Bomba de engranajes Válvula de entrada Resorte HP
- 11. Operación de laBomba de Alta Presión Fuel Feed Válvula de Control de Presión Alimentación de Combustible
- 12.
- 13. Funcionamiento del Inyector 1 = Descarga de Condensador 2 = Corriente de tracción para inyector 3 = Carga de Condensador 4 = Corriente de sujeción del inyector 5 = Carga de condensador (PST apagado) 6 = Corriente de sujeción regulada (rueda libre) 7 = Corriente de sujeción regulada (etapa con energía encendida)
- 14. Inyección Piloto Antes OT Después 1 = Pre-inyección 1a = Presión de combustión con pre-inyección 2 = Inyección principal 2a = Presión de combustión sin pre-inyección
- 15.
- 16. Control Electrónico dela Inyección de Combustible
- 17. Sensores Presión delriel Eje de levas Presión del turboalim. Temp. del refrigerante Masa de aire Velocidad del cigüeñal Temp. Del aire
- 18. Sensor del Pedaldel Acelerador (Módulo) Conjunto del Módulo APM (Módulo, sensor del pedal, 1 unidad)
- 19. Sensor del Pedaldel Acelerador (Módulo) Referencia APS1 Señal APS1 Tierra APS1 Referencia APS2 Señal APS 2 Tierra APS 2 1.6 ~ 2.5V 3.6 ~ 4.6V WOT 0.25 ~ 0.6V 0.6 ~ 0.9V RALENTÍ Potenciómetro 2 Potenciómetro 1
- 20. Sensor del Pedaldel Acelerador (Módulo) [Ralentí] Señal de salida promedio en condición ralentí se convierte en 0.6~0.9V en APS 1. (Depende del vehículo) [Carga] La señal de salida promedio en condición de carga se convierte en 3.6 a 4.6V en APS 1. (Depende del vehículo) APS1 APS2 APS1 APS2
- 21. Sensor de Presióndel Riel 1 Conexiones eléctricas 2 Circuito de e valuación 3 Diafragma con elemento sensor 4 Conexión de alta presión 5 Rosca de montaje Sensor de presión de l riel
- 22. Sensor de Presiónde Riel Voltaje de Salida U Presión
- 23. Sensor de Presióndel Riel SENSOR DE PRESIÓN DEL RIEL Señal Referencia Tierra
- 24. Sensor de Flujode Aire (Tipo lámina Caliente) 1 Tapón – en el sensor 2 Envoltura del cilindro 3 Cubierta del híbrido 4 Cubierta del ducto de medición 5 Caja 6 Híbrido 7 Sensor 8 Placa monta j e 9 O ring 10 Sensor de temperatura Sensor del Flujo de Aire Salida AFS (V) Referencia (V) Salida IAT (V) Tierra
- 25. Sensor de Flujode Aire (Tipo Lámina Caliente ) Código Síntomas Descripción detallada Condición de verificación Señal bajo el límite inferior (M asa de aire <20kf/h Combustib. = 0 Límite de Combustib. Motor Funcionando Señal sobre el límite superior ( M asa de aire >800kf/h) Error General ( Volt de referencia >4.7-5.1)
- 26. Sensor de posiciónde l eje de levas Sensor CMP Sensor de posición del eje de levas Tierra Señal del sensor SENSOR DE POSICIÓN DEL EJE DE LEVAS
- 27. Sensor de posicióndel eje de levas Código Descripción detallada Síntomas Condición de verificación Señal CMP debajo del límite inferior (Sin señal) Señal CMP sobre el límite superior Error general CKP y CMP (Verificación de racionalidad) Error de admisibilidad CKP Combustib. = 0 Límite de Combustib. Motor funcionando SEÑAL CMP SEÑAL CKP
- 28. Sensor de posicióndel cigüeñal Sensor de velocidad del cigüeñal 1 Imán permanente, 2 Caja, 3 Caja del cigüeñal del motor, 4 alma de hierro dulc e, 5 Bobinado, 6 Rueda dentada. Tierra blindada Señal (+) Señal (-)
- 29. Funcionamiento del sensorde posición del cigüeñal Dirección de movimiento del sensor Punto de referencia del objetivo usado por el EMS para sincronizar el motor Espacio de aire=1±0.5mm Rueda Objetivo Mecánica del cigüeñal Señal Eléctrica del Sensor de Salida 1 diente = 6º Sobre 7.4V Bajo 0.8V Tolerancia = 0.45 º cigüeñal
- 30. Sensor de temperaturadel combustible Sensor de temperatura del combustible
- 31. Sensor de temperaturadel refrigerante Sensor de temp. del refrigerante del motor
- 32. Sensor de temperaturadel refrigerante Medidor del Calor Tierra Señal Código Descripción detallada Síntomas Condición de verificación Combustib. = 0 Límite de Combust. Motor funcionando Señal bajo el límite inferior (señal <225mV) Señal sobre el límite superior (señal >4.9V)
- 33. Interruptor del embragueCancelación del control de crucero Inminente señal de cambio de carga del motor Evitar el aumento brusco de las RPM del motor durante el cambio de marcha, el ECM ajusta el funcionamiento del inyector. Interruptor del embrague ECM Int. del embrague
- 34. Interruptor del frenoInterruptor del freno ECM Luz de detención Batería + Relé de Control Interruptor del freno
- 35.
- 36.
- 37. Inyector Inyección PilotoInyección Principal
- 38. Válvula de controlde presión del riel

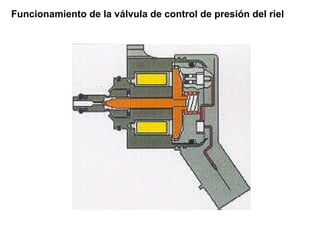

- 39. Funcionamiento de laválvula de control de presión del riel
- 40. Bomba de suministroprevio (bomba de baja presión) Bomba de suministro previo Ubicad a en el tanque de combustible Bomba eléctrica Entrada Salida CP1
- 41. Bomba de suministroprevio (bomba de baja presión) Bomba de baja presión Ubicada en la parte trasera de la bomba de alta presión Bomba mecánica de engranajes Bomba de baja presión Bomba de combustible tipo engranaje (esquemática) 1 Fin de succión 2 engranaje impulsor 3 Fin de presión
- 42. Funcionamiento de bombade suministro previo (bomba de baja presión) Bomba de baja presión
- 43. Recirculación de losgases de escape (EGR) Relé Principal MODULADOR DE VACIO (PARA LA VÁLVULA EGR)
- 44. Condición de funcionamientode la EGR Condición de la EGR en OFF Menos de 650 RPM Falla del sensor de presión Falla del sensor de flujo de aire Falla de la EGR Batería bajo 9V Cantidad de Inyección sobre 42 mm³ Motor sobre 3050 RPM Condición en ralentí (bajo 1000RPM por 52 segundos Temperatura del refrigerante Presión atmosférica (gran altitud) Menor a 920 mbar OFF Sobre 930 mbar ON OFF ON 20 25 100 105 (Pequeñas diferencias entre los modelos)
- 45. Bujía incandescente Revisiónde funcionamiento Conectar la energía de la batería directamente a la bujía incandescente
- 46. Pre incandescencia Postincandescencia Bujía incandescente Bujía Partida Motor en Funcionamiento Pre – incandescencia Partida – incandescencia Post – incandescencia Temp. del refrigerante (Cº) Tiempo Incandescencia (Seg) Temp. del refrigerante (Cº) Tiempo Incandescencia (Seg)
- 47. El ECM controlauna válvula solenoide (relación de trabajo) para efectuar un vacío en el actuador que a su vez está conectado a un varillaje que tira una placa base giratoria. Dentro de la placa base están conectadas las paletas mediante un mecanismo de levas a través del cual se establece el ángulo de inclinación de la paleta. VGT (Turbo alimentador de geometría variable) Bomba de Vacío ECM Válvula Solenoide VGT Actuador de Vacío Paleta VGT
- 48. VGT (Turbo alimentadorde geometría variable) Válvula solenoide de la mariposa Válvula solenoide del EGR Válvula solenoide del VGT ECM Relé de Control Válvula solenoide del VGT
- 49. VGT (Turbo alimentadorde geometría variable) BPS (Sensor de presión de sobrealimentación) para el VGT Monitorea la presión de sobrealimentación para controlar la paleta del VGT. Servicio de la válvula de solenoide del VGT (en ralentí) Voltaje de salida del BPS (en ralentí) 5V Tierra Señal BPS ECM
- 50. Elementos Auxiliares y Precaución de manipulación
- 51. Pre-Calentador Tres bujíasincandescentes
- 52. Filtro del combustibleENTRADA SALIDA Interruptor del Termo Conector del elemento calentador Válvula de alivio de presión RETORNO filtro
- 53. Calentador del filtrode combustible Filtro de combustible
- 54. Nunca suelte laslíneas de alta presión con el motor funcionando Cómo sacar la línea de alta presión
- 55. Revisión de lapresión del combustible y el funcionamiento del inyector La presión alta sólo se puede revisar mediante la lectura del voltaje del sensor de la presión del riel. La presión alta sólo se puede revisar mediante la lectura del voltaje del sensor de presión del riel. Precauciones Precauciones La presión alta sólo se puede revisar mediante la lectura del voltaje del sensor de presión del riel. El funcionamiento del inyector se puede revisar al desconectar el conector eléctrico
- 56. T40 Torx ( torque: 2.7±0.2 kgm ) Tapón de cierre Cerrar Abrir Inyector Cómo sacar e instalar los inyectores
- 57. Cómo sacar einstalar los inyectores Inyector Inyector Inyector
- 58. Manipulación del inyectorLos inyectores tienen boquillas atomizadoras con 5 orificios de “mini-sac”, el diámetro interior es tan pequeño que se realiza mediante un proceso de fabricación EDM (maquinado por descarga eléctrica) La revisión de las boquillas del inyector para comprobar el patrón de atomización y la cantidad de entrega de combustible debe llevarse a cabo sólo en un laboratorio especializado No desmantelar la boquilla del inyector y eje de agujas Riesgo de daños Sólo servicios especializados
- 59. DOC (Catalizador deoxidación de Diesel) Similar en diseño a la versión de gasolina, es decir, el Monolito es envuelto en una esterilla (malla), para evitar roturas por impactos, etc. El catalizador de oxidación no tiene sensor de oxígeno y los metales preciosos son diferentes. En este tipo de catalizadores se usan aproximadamente 4.5 – 5.0 gramos de Platino para cambiar el estado de hidrocarburos (HC) y monóxido de carbono (CO) a agua y anhídrido carbónico. Además se reduce cierta cantidad de óxido de nitrógeno (NO X ). Como resultado también se reduce el nivel de partículas de hollín.
Notas del editor
- #4 El sistema ‘Common Rail’ es un sistema de control electrónico de la inyección de combustible del motor diesel. Una alta presión de combustible está disponible en forma constante para todo estado de funcionamiento del motor. La generación y control de la alta presión son independientes del control de inyección. La presión y el tiempo de inyección de combustible están diseñados para motores de inyección directa de alta velocidad. Los parámetros de inyección tales como distribución de inyección, cantidad de inyección y presión de combustible se controlan mediante el Módulo de Control Electrónico (ECM).
- #5 En los motores diesel tradicionales, la bomba es impulsada por el motor y su función es asegurar la cantidad y distribución de la inyección de combustible correcta a cada inyector y regular el tiempo de abertura. En el sistema ‘Common Rail’ la bomba sirve sólo para acumular el combustible a una muy alta presión en una línea de alimentación común desde la cual se bifurcan los inyectores. El tiempo de la abertura de los inyectores es controlada por un Módulo de Control Electrónico (ECM) y Sensores relativos. Además de mejorar su desempeño y reducir el ruido y los niveles de emisión de gases, el sistema ‘Common Rail’ permite que los motores diesel alcancen nuevas posibilidades en el exigente mundo de hoy.
- #6 El control electrónico de la entrega de combustible y avance de inyección permite que el combustible sea bombeado a una presión óptima en forma independiente de la velocidad de funcionamiento del motor. Es posible, por lo tanto, mantener una alta presión constante en el sistema aún cuando el motor esté funcionando a velocidades bajas. Los principales problemas que había que superar para mejorar el desempeño y el consumo eran: La regulación de la cantidad de combustible que se iba a atomizar para cada fase de combustión y el momento preciso de la inyección de combustible en la cámara de combustión.
- #8 Circuito de Baja Presión En el circuito de baja presión se aspira el combustible del tanque por medio de una bomba de suministro previo, forzando al combustible a pasar por las líneas al circuito de alta presión. Un pre filtro separa los contaminantes del combustible evitando así el desgaste prematuro de los componentes de alta precisión.
- #9 Genera y almacena alta presión El combustible pasa a través del filtro de combustible a la bomba de alta presión que lo fuerza dentro del acumulador (riel) de alta presión, generando una presión máxima de 1,350 bar. Para todo proceso de inyección el combustible se toma desde el acumulador de alta presión. La presión del riel permanece constante. Se emplea una válvula de control de presión para asegurar que la presión del riel no exceda el valor deseado o caiga bajo él.
- #10 Control de circuito cerrado de la presión del riel La válvula de control de presión es activada por el ECM. Una vez abierta, permite que el combustible regrese al tanque vía líneas de retorno y la presión del riel cae. Para que el ECM pueda activar la válvula de control de presión en forma correcta, se mide la presión del riel por medio de un sensor de presión del riel. Inyección de combustible Cada vez que se inyecta combustible, se extrae del riel a alta presión y se inyecta directamente al cilindro. Cada cilindro tiene su propio inyector. Cada inyector contiene una válvula de solenoide que recibe el comando de abertura desde la ECM. Mientras permanece abierto, se inyecta combustible en la cámara de combustión de los cilindros.
- #11 Bomba de Alta Presión El principal defecto de la bomba de pistón giratorio convencional es la presión máxima que se puede alcanzar. Dicha presión está fija entre 200 y 400 bar lo que, considerando que sólo la alta presión garantiza la transferencia rápida, es insuficiente para asegurar la inyección rápida de la cantidad necesaria de combustible para la combustión. Con el Common Rail es posible aumentar la presión del combustible a 1350 barios aumentando con eso la velocidad a la cual se puede transferir. Esta alta presión no sólo asegura la inyección rápida sino que también hace posible preceder la inyección con una fase de inyección previa anticipando con esto el proceso de combustión con las consiguientes ventajas para la combustión subsiguiente . Mientras más alta la presión de inyección, más alta la eficiencia termodinámica. Esto hace al motor diesel de inyección directa el más eficiente desde el punto de vista termodinámico de todas las alternativas de combustión interna.
- #12 Bomba de Alta Presión La bomba de alta presión es responsable de generar la alta presión necesaria para la inyección de combustible, y para asegurar que haya suficiente combustible (de alta presión) disponible para todas las condiciones de funcionamiento. El eje de la bomba de alta presión es impulsado por el motor a la mitad de revoluciones del motor a través de una correa dentada. Se lubrica y enfría por medio del combustible que bombea. El combustible es forzado por la bomba de suministro previo dentro de la cámara interior de la bomba de alta presión por medio de una válvula de seguridad. Cuando el émbolo de la bomba se mueve hacia abajo, se abre la válvula de admisión y se succiona combustible dentro de la cámara (tiempo de succión). Al final del punto muerto interior (BDC), se cierra la válvula de admisión y el combustible en la cámara puede ser comprimido por el émbolo que se mueve hacia arriba.
- #13 Acumulador de alta presión (Common rail) Las tareas del acumulador de alta presión (Common rail) son: Almacenar combustible Evitar fluctuaciones de presión (a través de mantener un volumen adecuado) El acumulador de alta presión es un tubo de acero forjado. Dependiendo del motor en cuestión su diámetro interno es aproximadamente 10mm y tiene entre 280 y 600mm de largo. Para evitar fluctuaciones de presión, se debe escoger un volumen lo más grande posible, en otras palabras máximos posibles en longitud y diámetro. Se prefiere un volumen pequeño para una partida rápida, lo que significa que el volumen óptimo debe ser: lo más pequeño posible; pero tan grande como sea necesario.
- #14 La tarea de los inyectores es inyectar en la cámara de combustión exactamente la cantidad correcta de combustible en el momento preciso. Para cumplir con esto, el inyector es activado por señales del ECM. El inyector tiene una servo-válvula electromagnética. Es un componente de alta precisión que ha sido fabricado para tolerancias extremadamente pequeñas. La válvula, la boquilla y el electro imán están ubicados en el cuerpo del inyector. Desde la conexión de alta presión fluye combustible a través de una mariposa de entrada a la cámara de control de la válvula. Existe la misma presión dentro del inyector que en el riel, y se inyecta el combustible a través de la boquilla a la cámara de combustión. El combustible que no se utiliza fluye de vuelta al tanque por la línea de retorno. Por medio de los inyectores que son controlados por la ECM se logran las RPM máximas y el corte de combustible al sobre revolucionar al motor.
- #15 Objetivo de la pre-inyección: Reducción en : Ruido de combustión Emisiones de HC Consumo de combustible (partida tardía de la inyección) Consecuencias de la pre-inyección Pre acondicionamiento del espacio de combustión para el proceso de inyección principal tanto en términos de presión como de temperatura. Atraso de encendido porque se acorta la inyección principal Ventajas respecto al ruido (reducida presión de combustión máxima) Combustión óptima Posibilidades de activación Pre-inyección: desde 90° antes de PMS hasta 10° después de PMS Inyección principal: desde 20° antes de PMS hasta 10° después de PMS
- #17 ECM y sensores del sistema: Control del proceso de inyección El ECM emite todos los comandos necesarios con el objeto de: Mantener constante la presión en el acumulador (riel) de alta presión Iniciar y terminar el proceso mismo de la inyección. El ECM usa las señales de los sensores (por ej. Velocidad del motor, posición del pedal del acelerador, temperatura del aire) para calcular la cantidad correcta de inyección de combustible y el punto de partida de inyección óptima. Los llamados mapas almacenados en el ECM contienen la información de inyección apropiada para cada valor medido. Esto significa que se puede realizar tanto la inyección piloto como la post inyección.
- #18 El ECM del Common Rail evalúa las señales de los siguientes sensores: Sensor de posición del cigüeñal Sensor de temperatura del aire Sensor de posición del eje de levas Sensor de temperatura del refrigerante Sensor del pedal del acelerador Sensor de flujo del aire (MAF) Sensor de presión del riel Sensor de presión atmosférica (en el ECM) Interruptor del pedal de freno Interruptor del pedal del embrague Sensor de temperatura del combustible Sensor de presión del turboalimentador (VGT)
- #19 En contraste con la distribución convencional y las bombas de inyección en línea, con EDC (control Electrónico diesel) la aceleración que imprime el conductor ya no se transmite directamente a la bomba de inyección a través de cable o varillaje mecánico, sino que es registrada por un sensor del pedal del acelerador y transmitida luego al ECM. (esto también se conoce como control eléctrico) Se genera voltaje a través del potenciómetro en el sensor del pedal del acelerador en función de la posición del pedal del acelerador. Usando una curva característica programada, se calcula entonces la posición del pedal a partir de este voltaje.
- #20 El sensor del pedal tiene dos Potenciómetros, una señal es la posición del pedal para el ECM, la otra es para la verificación de la señal de solicitud de carga. Si fallara el sensor del pedal, se establece el modo “a prueba de fallas”. Una velocidad de ralentí levemente mayor. No comprobar el sensor del Pedal con un Multímetro Análogo. (Riesgo de daño al circuito interno)
- #21 [Ralentí] La señal de salida promedio en condición ralentí se convierte en 0.6~0.8V in APS 1. (Depende del vehículo) [Carga] La señal de salida promedio en condición de carga se convierte en 3.9V en APS 1. (Depende del vehículo)
- #22 El sensor de presión del riel debe medir instantáneamente la presión en el riel, con la precisión adecuada, y lo más rápido posible. El combustible presurizado actúa sobre el diafragma del sensor, lo que convierte la presión en señal eléctrica, que después se ingresa a un circuito de evaluación que amplifica esta señal y la envía al ECM. Cuando cambia la forma del diafragma (aprox. 1mm a 1500 bar ios ) provoca una diferencia del voltaje a lo largo del puente de resistencia de 5v.
- #23 Este cambio de voltaje se encuentra en el rango de 0.70mV (dependiendo de la presión) y es amplificado por el circuito de evaluación a 0.5, 4.5V. La medición precisa de la presión en el riel es fundamental para el funcionamiento correcto del sistema. Si el sensor falla, la válvula de control de presión es llevada a una condición ‘ciega’, usando una función y valores de emergencia (limp home o modo a prueba de fallas).
- #25 Durante el funcionamiento dinámico es fundamental el establecimiento preciso de una correcta relación A/F [ aire /combustible] , para cumplir con las normas, referente a los límites de gases de escape . Esto requiere el uso de sensores para registrar de manera precisa el flujo de masa de aire que realmente ingresa al motor en un momento determinado. Estos sensores que miden con precisión deben ser independientes de la pulsación, flujo inverso, EGR, control variable del eje de levas y cambios en el control de temperatura del aire.
- #26 Se elige un medidor de masa de aire tipo “ lámina caliente ” como el más conveniente. El principio de la “lámina caliente” se basa en la transferencia de calor desde un elemento sensor que está caliente al flujo de masa de aire. Se utiliza un sistema de medición micro mecánico que permite el registro del flujo de masa de aire y la detección de la dirección del flujo. Los flujos inversos también se detectan en caso que se produzcan flujos de aire con fuerte pulsación. El elemento sensor micro mecánico se ubica en el paso del flujo del sensor.
- #27 El eje de levas controla las válvulas de admisión y escape del motor. Gira a la mitad de velocidad del cigüeñal. Cuando un pistón se mueve en dirección del PMS, la posición del eje de levas determina si está en la fase de compresión con la de encendido subsiguiente o en la fase de escape. Esta información no se puede generar únicamente con el dato de posición del cigüeñal durante la fase de partida. Por otra parte, d urante el funcionamiento normal del motor, la información generada por el sensor del cigüeñal basta para determinar el estado del motor. En otras palabras, esto significa que si el sensor del eje de levas fallara mientras se conduce el vehículo, el ECM aún recibe la información sobre el estado del motor desde el sensor del cigüeñal.
- #28 El sensor del eje de levas utiliza el efecto electromagnético (Hall) al establecer la posición del eje de levas. Un diente de material ferromagnético está unido al eje de levas y gira con él. Cuando este diente pasa frente a l o s disco s (wafers) semiconductor e s del sensor del eje de levas, su campo magnético desvía los electrones en l o s disco s semiconductor e s en ángulos rectos a la dirección de la corriente que fluye a través de l o s disco s. Esto da como resultado una señal breve de voltaje (voltaje Hall) que informa al ECM que el cilindro nº 1 ha ingresado recién a la fase de compresión.
- #29 La posición del pistón en la cámara de combustión es fundamental para definir el comienzo de la inyección. Todos los pistones del motor están conectados al cigüeñal mediante las bielas. Un sensor en las rotaciones del cigüeñal por minuto. Esta variable importante de entrada se calcula en el ECM, mediante la señal del sensor de velocidad del cigüeñal.
- #30 Generación de la señal Una rueda “objetivo” de material ferromagnético de 60 dientes está unid a al cigüeñal. En la rueda que se usa en la práctica, faltan 2 dientes. Este espacio más grande se asigna a una posición definida del cigüeñal para el cilindro 1. El sensor de velocidad del cigüeñal monitorea la secuencia de dientes de la rueda. Está compuesto por un imán permanente y un alma de hierro dulc e con un bobinado de cobre (Fig. 1). El flujo magnético en el sensor cambia a medida que los dientes y espacios pasan frente a él y se genera un voltaje sinusoidal de CA cuya amplitud aumenta abruptamente como respuesta a la mayor velocidad del motor (cigüeñal). La amplitud requerida está disponible desde velocidades tan bajas como 50 rpm.
- #31 El sensor de temperatura del combustible se ubica en la línea de alimentación de combustible. A medida que aumenta la temperatura del combustible, el ECM modificará la inyección y tasa de entrega, al mismo tiempo ajustará los parámetros de funcionamiento de la válvula de control de presión del riel.
- #32 Los sensores de temperatura están instalados en diversos puntos: En el circuito del refrigerante, para monitorear la temperatura del motor, a través de la temperatura del refrigerante, En el múltiple de admisión para medir la temperatura del aire de admisión, En el aceite lubricante del motor para medir la temperatura del aceite, y En la línea de retorno de combustible para medir la temperatura del combustible. Los sensores están equipados con un resistor dependiente de temperatura con un coeficiente de temperatura negativo, que es parte de un circuito divisor de voltaje al que se aplican 5V.
- #33 La caída de voltaje en el resistor se ingresa al ECM mediante un convertidor análogo a digital y es una medición de la temperatura. Se almacena una curva característica en el microcomputador del ECM, el cual define la temperatura como una función del valor de l voltaje dado.
- #34 El interruptor del embrague tiene las siguientes funciones. Cancelación del control de crucero Inminente señal de carga del motor (desembrague, enganche de primera marcha, retirada) Evitar el aumento brusco de las RPM del motor al desembragar durante el cambio de marcha, el ECM ajusta el funcionamiento del inyector.
- #35 El interruptor del freno tiene las siguientes funciones: 1. Circuito de la luz de advertencia del freno 2. Cancelación de l control de crucero 3. Freno redundante El circuito del freno redundante es activado cuando se presiona el acelerador y el pedal de freno al mismo tiempo. El ECM aplicará el modo a prueba de fallos, limitando la señal del acelerador y controlando el funcionamiento del inyector (modo en ralentí rápido), lo que permite que el motor gire a 1200 RPM sólo cuando se suelta el freno, la señal APS vuelve y se restablece el funcionamiento del inyector. Est a operación es una transición suave sin tironeos. NOTA. Esto sólo se aplica cuando el vehículo se está moviendo (VSS). Para llevar a cabo las pruebas de ‘stall’ en la caja automática se aplican los procedimientos normales.
- #37 Inyectores especiales con un sistema servo hidráulico y un elemento de activación eléctrica se utilizan con el sistema Common Rail para lograr eficiencia al comienzo de la inyección y dosificar la cantidad de combustible inyectado. Al comienzo de la inyección, se aplica una alta corriente al inyector, de manera que se abra rápidamente la válvula solenoide. Apenas la aguja de la boquilla ha ya recorrido su carrera completa, y la boquilla se ha ya abierto completamente, se reduce la corriente energizante a un valor de retención menor. La cantidad de combustible inyectado está ahora definido por el tiempo de apertura del inyector y la presión del riel. La inyección termina cuando la válvula solenoide ya no está activa y como resultado se cierra.
- #38 Cuando ocurre una falla en dos o más inyectores al mismo tiempo el motor se detiene inmediatamente. Si el problema ocurre en un solo inyector, el ECM controla el volumen de combustible de inyección, dando como resultado un límite máximo de rpm de aproximadamente 2000 rpm . ※ C018 causas posibles de problemas: - Corto circuito de la línea lateral alta a B(+) - Corto circuito de la línea lateral baja a TIERRA - Problema de inyectores y voltaje del inyector (ECM lateral) ※ C019 causas posibles de problema : - Línea lateral alta rota/ línea lateral baja rota - resistencia de contacto - Problema de inyectores y voltaje del inyector (ECM lateral)
- #39 La válvula de control de presión es responsable de mantener la presión en el riel a nivel constante. Este nivel es función de las condiciones de funcionamiento del motor. Si la presión de combustible es excesiva, se abre la válvula y el combustible se devuelve al tanque a través de la línea de retorno. Si la presión no es lo suficientemente elevada, se cierra la válvula y la bomba de alta presión aumenta la presión en el riel.
- #40 La bola del asiento de la válvula está sujeta a la presión del acumulador de alta presión. Esta fuerza se yuxtapone al total de las fuerzas que actúan contra la bola desde el otro lado mediante el resorte y el electro imán. La fuerza generada es función de la corriente con la cual se activa. Por lo tanto, una variación en la corriente permite que la alta presión en el acumulador pueda ser fijada en un valor dado. La corriente variable se obtiene usando la modulación ancha de pulso (PWM) Control modulado ancho de pulso con frecuencia 1.0 Khz.
- #41 La bomba celular de rodillos es impulsada por un motor eléctrico. Su rotor está montado de manera excéntrica y es tá provisto de ranuras por las cuales circulan libremente rodillos móviles . El combustible fluye a través de la cavidad con forma de riñón en el lado de succión de la bomba y hacia la cámara entre la placa base y los rodillos. Puesto que los rodillos son forzados contra la placa base por la rotación y por la presión del combustible, el combustible es transportado a las aberturas de salida en el lado de presión de la bomba.
- #42 En los automóviles de pasajeros, vehículos comerciales y vehículos todo terreno, se usa una bomba tipo engranaje para suministrar combustible a la bomba de alta presión de Common Rail. Está integrada a la bomba de alta presión con la cual comparte una propulsión común o está unida directamente al motor y tiene propulsión propia. Formas comunes de propulsión son los acoples, rueda dentada o correa dentada. Los componentes principales son dos engranajes de rotación opuesta que se entrecruzan mientras giran, con lo cual se atrapa el combustible en las cámaras formadas entre los dientes y la pared de la bomba, transportándolo hacia la salida (lado de presión).
- #43 La línea de contacto entre los engranajes que giran constituyen un sello entre los finales de la succión y presión de la bomba y evitan que el combustible se devuelva. El caudal que entrega la bomba de combustible tipo engranaje es prácticamente proporcional a la velocidad del motor. Es por esto que el caudal es reducido por una mariposa de succión en el lado de entrada (succión) o limitada por una válvula de rebalse en el lado de salida (presión). La bomba tipo engranaje no necesita mantenimiento. Para purgar el sistema de combustible antes de la primera partida, o cuando el tanque se ha “secado”, se puede instalar una bomba manual directamente en la bomba tipo engranaje o en las líneas de baja presión.
- #44 Con la Recirculación de los Gases de Escape (EGR) una parte de los gases de escape es derivada al ducto de admisión del motor. Hasta cierto grado, el alimentar una parte del contenido de los gases de escape residuales tiene un efecto positivo en la conservación de la energía y, por tanto, en las emisiones de los gases de escape. De acuerdo con el punto de funcionamiento del motor, la masa de aire/gas entregada a los cilindros puede estar compuesta por hasta un 40% de gases de escape. Para el control ECM, la masa real de aire fresco que ingresa se mide y se compara en cada punto de funcionamiento con el valor establecido de masa de aire. Con la señal generada por el circuito de control, la válvula solenoide de la EGR se hace funcionar, permitiendo que la EGR se abra por vacío.
- #46 Las bujías incandescentes son responsables de asegurar la partida eficiente en frío, acortando el período de calentamiento, un hecho que es relevante para las emisiones de escape. El período de calentamiento previo depende del ECM y la temperatura del refrigerante, lo que controla el funcionamiento del relé de incandescencia. Las bujías pueden alcanzar 850°C dentro de pocos segundos. Las fases siguientes de incandescencia durante la partida del motor o cuando el motor está funcionando, de hecho, están determinadas por un sinnúmero de parámetros que incluyen la velocidad del motor y cantidad de combustible inyectado. Con las temperaturas de las bujías incandescentes de entre 950°C y 1050°C se reducen las emisiones de humo y ruido.
- #47 Pre incandescencia: La luz indicadora de la bujía incandescente sólo se enciende brevemente (función de auto test) cuando el contacto IG. está en condición ‘ON’. Otro caso de iluminación de luz de la bujía incandescente es cuando se configura el tipo de transmisión M/T o A/T en la ECM. Éste es un elemento de revisión. Incandescencia de partida: En caso de que el motor no partiera después de terminar la pre incandescencia. Cuando el valor de la temperatura del refrigerante es menor a 60℃, el tiempo de incandescencia máximo dura 30 segundos. Si el valor de la temperatura del refrigerante alcanza 60℃ dentro de 30 Seg., se suspende la incandescencia de partida. Post incandescencia: Se activa en caso de que después de la partida las revoluciones del motor sean menos de 2500 y el volumen de combustible de inyección sea menor a 75cc/min.
- #52 Una unidad pre-calentadora se ubica entre la unidad de calefacción y el paso del refrigerante del motor. Esto sirve para aumentar la temperatura del refrigerante en el sistema de calefacción de manera que la calefacción del vehículo pueda ser activada lo antes posible. Tres bujías incandescentes son controladas por el ECM. Cada bujía tiene una capacidad de 300W respectivamente y en total son 900W.
- #53 Calentador del Filtro de Combustible El elemento calentador del filtro de combustible se ubica entre la cabeza del filtro y el elemento del filtro. El combustible que ingresa fluye a través del elemento calentador. Mediante una señal del termo sensor, se enciende el calentador. ON –3 ± 3°C OFF . 5 ± 3°C
- #54 Está compuesto de una caja plástica donde se mantienen separados dos discos metálicos de contacto mediante 4 semi conductores. Finalmente una placa con resortes aplica presión para mantener el buen contacto. A medida que se suministra corriente, los semiconductores se calientan, calentando, por tanto, el combustible diesel.
- #55 Nunca suelte las líneas de alta presión con el motor funcionando (Por ejemplo, cuando encuentre un cilindro que no enciende) La presión alta sólo se puede revisar mediante la lectura del voltaje del sensor de presión de riel. El funcionamiento del Inyector / Cilindro se puede revisar al desconectar el conector eléctrico (uno por uno) Nota: Después de ello borre cualquier DTC
- #57 Extracción Desconectar el terminal (-) de la batería Sacar el conector eléctrico del inyector. Soltar la línea alta presión en el riel y del inyector. Presionar hacia adentro con la mano la abrazadera del riel de la línea de retorno y tirar hacia afuera el riel de línea de retorno. Sacar la tapa de la cubierta del motor y soltar el perno de bloqueo y la abrazadera deslizante y tire hacia afuera el inyector. Al sacar los inyectores, 6) Sacar el anillo de estanqueidad de cobre.
- #58 Antes de volver a instalar el inyector, limpiar el alojamiento interior en la culata y la superficie de sellado. 1) Insertar una escobilla. 2) Limpiar la superficie de sellado y soplar. Instalación Insertar un nuevo anillo de estanquidad de cobre (si es necesario, aplicar una pequeña cantidad de grasa para unirlo al inyector). Insertar el inyector (no tocar la punta de la boquilla) y la abrazadera deslizante con el perno de bloqueo. Ajustar la tubería del inyector (Apretar las tuercas sólo con los dedos) 3) Perno de bloqueo del inyector ( torque: 2.7±0.2 kgm ) * Si el inyector está demasiado suelto, el cilindro puede perder presión, * si el inyector está demasiado apretado, puede tener como resultado apretar la aguja, lo que produce detonación o que el cilindro no encienda. 4) Instalar las líneas de alta presión ( 3.3±0.2 kgm – Recientemente revisado el 11 de junio de 2002) (Especificación antigua: torque : 2.7±0.2 kgm) * las líneas de alta presión se deben instalar sin tensión 5) Unir el riel de línea de retorno. Nunca calzar sin abrazadera. 6) Tirarla un poco para revisar instalación. 7) Unir el conector eléctrico. 8) Volver a conectar el terminal negativo de la batería. 9) Hacer partir el motor y revisar si hay fugas en el circuito de alta presión. Leer la memoria de fallas y cancelar
