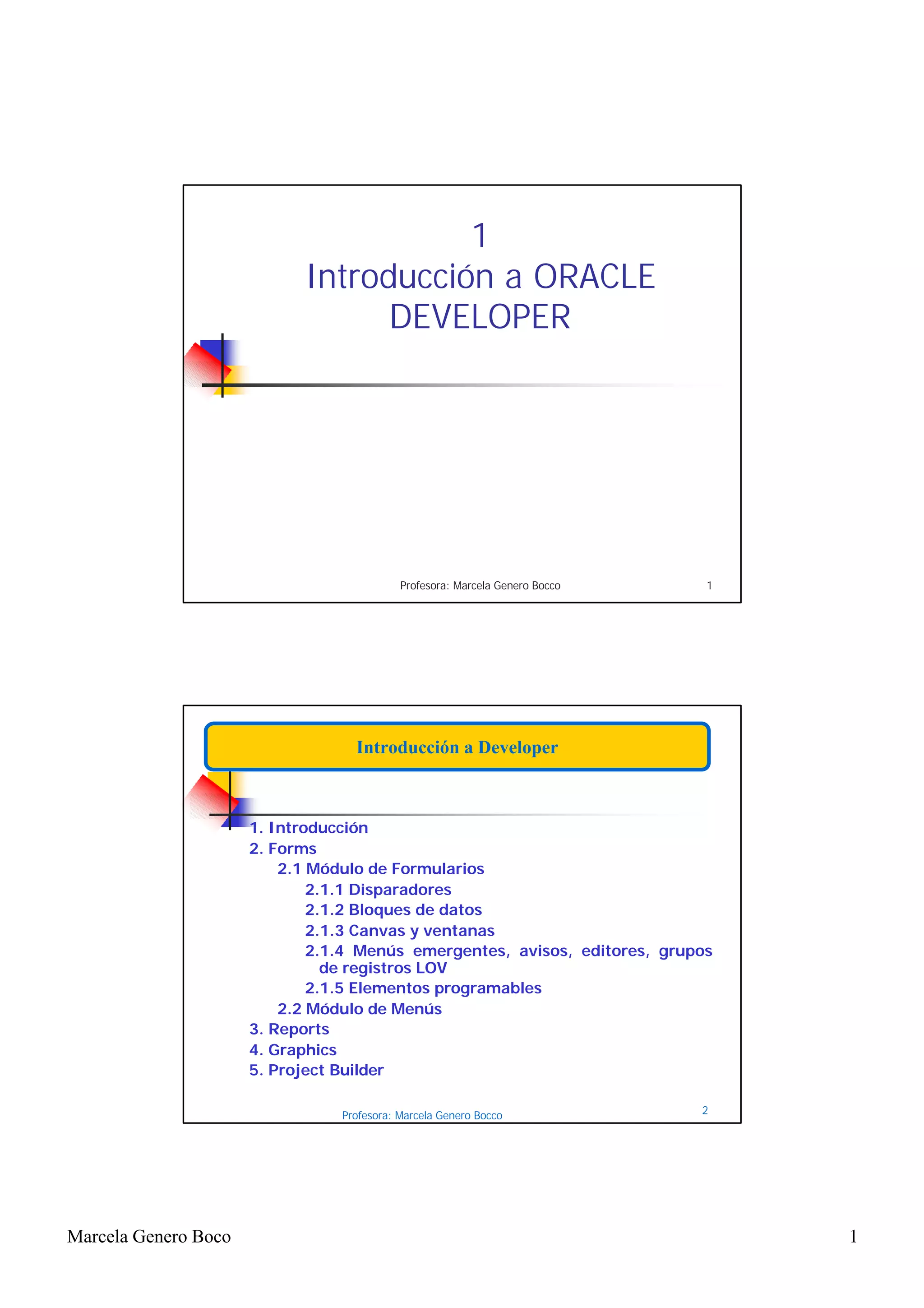

1. 1
Introducción a ORACLE
DEVELOPER
Profesora: Marcela Genero Bocco 1
Introducción a Developer
1. Introducción
2. Forms
2.1 Módulo de Formularios
2.1.1 Disparadores
2.1.2 Bloques de datos
2.1.3 Canvas y ventanas
2.1.4 Menús emergentes, avisos, editores, grupos
de registros LOV
2.1.5 Elementos programables
2.2 Módulo de Menús
3. Reports
4. Graphics
5. Project Builder
Profesora: Marcela Genero Bocco 2
Marcela Genero Boco 1

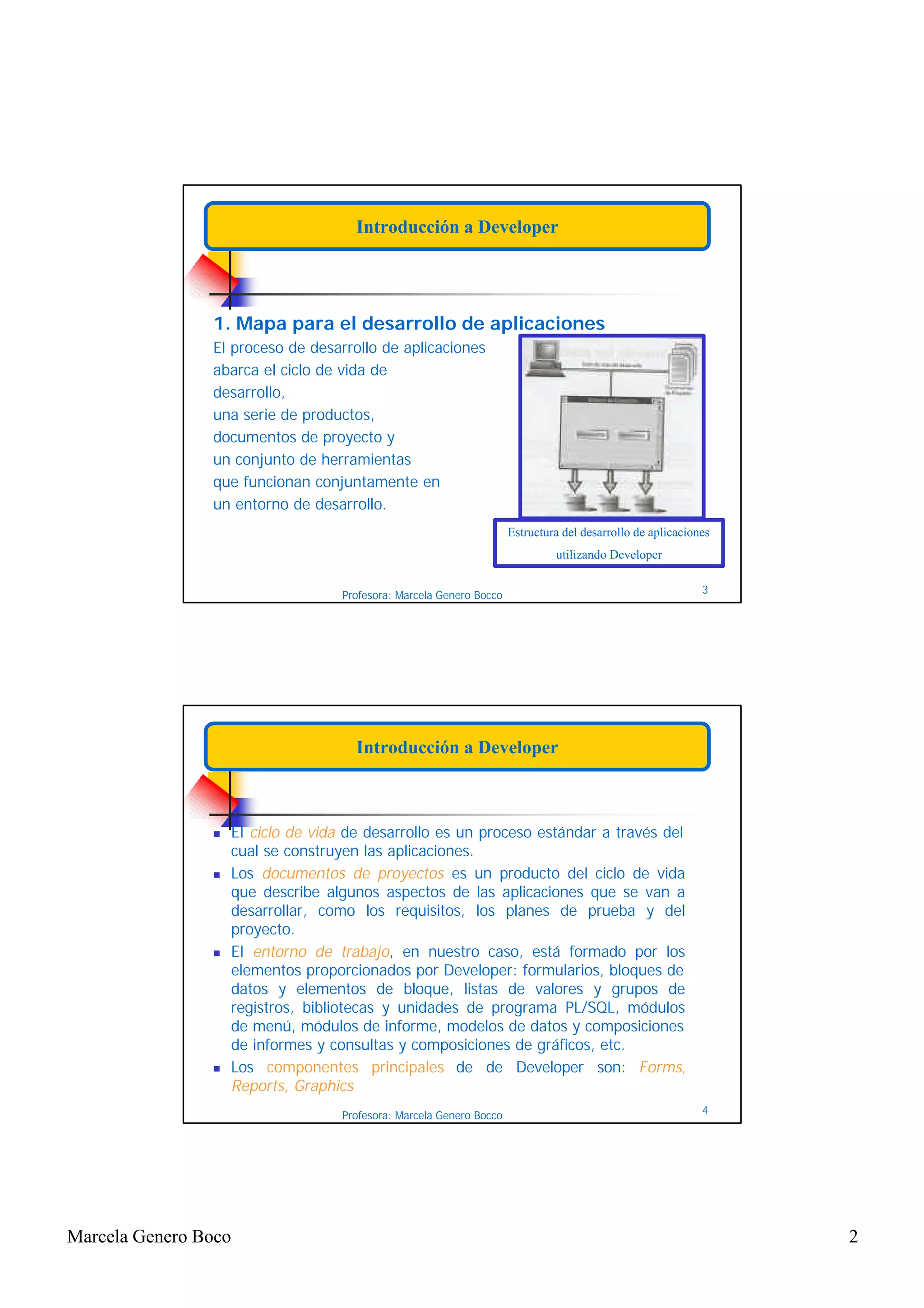

2. Introducción a Developer
1. Mapa para el desarrollo de aplicaciones
El proceso de desarrollo de aplicaciones
abarca el ciclo de vida de
desarrollo,
una serie de productos,
documentos de proyecto y
un conjunto de herramientas
que funcionan conjuntamente en
un entorno de desarrollo.
Estructura del desarrollo de aplicaciones
utilizando Developer
Profesora: Marcela Genero Bocco 3
Introducción a Developer
n El ciclo de vida de desarrollo es un proceso estándar a través del
cual se construyen las aplicaciones.
n Los documentos de proyectos es un producto del ciclo de vida
que describe algunos aspectos de las aplicaciones que se van a
desarrollar, como los requisitos, los planes de prueba y del
proyecto.
n El entorno de trabajo, en nuestro caso, está formado por los
elementos proporcionados por Developer: formularios, bloques de
datos y elementos de bloque, listas de valores y grupos de
registros, bibliotecas y unidades de programa PL/SQL, módulos
de menú, módulos de informe, modelos de datos y composiciones
de informes y consultas y composiciones de gráficos, etc.
n Los componentes principales de de Developer son: Forms,
Reports, Graphics
Profesora: Marcela Genero Bocco 4
Marcela Genero Boco 2
3. Introducción a Developer
2. Forms
El componente Forms de Developer es la parte del entorno de
desarrollo en la que se construyen los módulos de formularios.
También proporciona el entorno de trabajo para desarrollar menús y
módulos de biblioteca Pl/SQL.
2.1 Módulo de Formularios
El módulo de formularios es el componente principal de las
aplicaciones interactivas. También es el módulo más complejo es
términos de estructura interna, ya que contiene clases distintas de
elementos.
Profesora: Marcela Genero Bocco 5
Introducción a Developer
Jerarquía de elementos de un módulo de formularios
Profesora: Marcela Genero Bocco 6
Marcela Genero Boco 3
4. Introducción a Developer
2.1.1 Disparadores
§ Un disparador es un bloque de código PL/SQL que se asocia a otro
elemento: un formulario, un bloque de datos o un elemento de un
bloque de datos. El disparador se “lanza”, o se ejecuta, cuando se
producen ciertos eventos.
§ Los disparadores de una aplicación de formularios contienen el código
que se añade a la aplicación, aparte del código que se introduce en las
unidades de programa independientes o en bibliotecas.
§ Los disparadores y su estructura lógica constituyen la mayor parte del
diseño de un formulario.
§ La mayoría de los disparadores que se utilizan son disparadores
incorporados, es decir, disparadores proporcionados por el entorno de
trabajo de Developer. Cada disparador tiene un nombre específico (por
ejemplo, When-Button-Pressed, Post-Query, On-Delete, Key-Help, Pre-
Update) que se puede seleccionar de una lista de nombres de
disparador. Profesora: Marcela Genero Bocco 7
Introducción a Developer
n También se pueden añadir disparadores definidos por el usuario y
ejecutarlos de forma explícita.
n Los disparadores de teclas, se ejecutan cuando se pulsa una combinación
de teclas en la interfaz de usuario. Añadir disparadores de teclas permite
reprogramar el telado para realizar acciones diferentes de las
definiciones estándar de las teclas.
2.1.2 Bloques de datos
n El bloque de datos es la unidad de construcción intermedia de los
formularios.
n Un bloque de datos se puede ver de dos formas, como una colección de
elementos o como una colección de registros, cada uno de los cuales
tiene la misma estructura.
n Se puede especificar el número de registros que se van a mostrar a la
vez y si se van a mostrar horizontal o verticalmente.
Profesora: Marcela Genero Bocco 8
Marcela Genero Boco 4
5. Introducción a Developer
Hay dos clases de bloques de datos:
§ Un bloque de datos tabla base corresponde a una tabla o una vista
de la base de datos y controla un número de registros que
corresponden a las filas de la tabla o vista.
§ Un bloque de control no corresponde a una tabla o vista y sus
registros no se corresponden a filas de la base de datos.
Normalmente los bloques de control representan un conjunto de
elementos con valores únicos, que tienen sólo un único registro.
Por ejemplo, si es necesario conocer en todo momento los valores
añadidos a un conjunto de registros para calcular un total o una
media, se puede crear un elemento en un bloque de control que
represente dicho valor, existiendo un único valor para ese elemento y
bloque de control.
Profesora: Marcela Genero Bocco 9
Introducción a Developer
n El bloque de datos tiene una barra de desplazamiento que permite al
usuario gestionar un conjunto de registros mayor que el que se puede
mostrar en el canvas. También puede tener un conjunto especial de
atributos visuales (elementos programables) que definen un aspecto
diferente para el registro en curso, el registro en el que está el cursor.
n La navegación dentro del bloque de datos se produce normalmente en el
orden en el que se definen los elementos en un registro. El sistema en
tiempo de ejecución tiene funciones para moverse de registro en registro,
de elemento en elemento y de bloque de datos en bloque de datos.
Cuando se sale del último elemento de un registro, se vuelve
normalmente al primer elemento de ese registro. Forms permite volver a
definir este comportamiento para poder pasar al siguiente registro (o al
registro anterior si se retrocede desde el primer elemento). También
permite pasar al bloque de datos siguiente o anterior cuando el
movimiento se realiza desde el ultimo o el primer elemento,
respectivamente. Se puede especificar qué bloque de datos es el siguiente
o el anterior, creando una lista de bloques. 10
Profesora: Marcela Genero Bocco
Marcela Genero Boco 5
6. Introducción a Developer
n También se le puede decir a Forms que introduzca el nombre de un
bloque de datos en el menú de bloques, lo que permite pasar a un bloque
de datos eligiendo su nombre en una lista.
n La función principal de un bloque de datos de tabla base es proporcionar
una interfaz a una tabla o, un procedimiento almacenado en la base de
datos.
n Developer proporciona un asistente de bloques de datos que ayuda a
construir bloques de datos a partir del esquema de la base de datos. Este
asistente también ayuda a crear bloques de datos maestro-detallados.
Profesora: Marcela Genero Bocco 11
Introducción a Developer
Elementos
n Son las unidades básicas de desarrollo de formularios.
n Un elemento tiene muchas propiedades. Cada tipo de elemento tienes sus
propiedades.
n Se puede hacer referencia a los valores de un elemento utilizando un
punto como parte de esta sintaxis especial:
<Nombre del bloque de datos>.<nombre del elemento>
n Existen diferentes tipos de elementos: Control Active X, Gráfico, Cuadro
de verificación, Imagen, Lista, botón, sonido, etc...
n Se puede especificar un formato de máscara que establezca el formato de
la salida o valide la entrada.
n Se puede especificar un valor por defecto par el elemento o especificar el
nombre de otro elemento del cual copiar el valor inicial.
n Se puede especificar una longitud máxima o el rango de datos, etc ...
Profesora: Marcela Genero Bocco 12
Marcela Genero Boco 6
7. Introducción a Developer
Relaciones
n Una relación es un elemento especial que Forms utiliza para estructurar
formularios maestro-detallado.
n El elemento relación, que pertenece al bloque de datos maestro, expresa
la relación del registro maestro con sus registros detallados.
n Las propiedades principales de la relación son el nombre del bloque de
datos detallado y la condición de unión que Forms utiliza para gestionar la
relación.
n También se puede especificar algún comportamiento especial respecto a
la eliminación de registros maestros (si se tienen que borrar, o no, los
registros detallados) o la introducción o actualización de registros
detallados cuando no existe un registro maestro.
Profesora: Marcela Genero Bocco 13
Introducción a Developer
2.1.3 Canvas y ventanas
n Un canvas es la base sobre la que se sitúa el texto plano y los
elementos. Cada elemento hace referencia a un único canvas e su
hoja de propiedades. Los elementos de un bloque de datos se
pueden dividir entre diferentes canvas.
n Un canvas no es un elemento de interfaz autónomo. Para verlo a
él y sus elementos es necesario mostrarlo en una ventana, un
área rectangular rodeada por un marco y mantenida por la
plataforma GUI.
n La parte del canvas que se puede ver a través de la ventana es la
vista. La ventana puede tener barras de desplazamiento que
permiten mo verse a través del canvas para ver diferentes vistas.
Profesora: Marcela Genero Bocco 14
Marcela Genero Boco 7
8. Introducción a Developer
Hay cinco tipos de canvas:
n Contenido: muestra el contenido básico de una ventana.
n De fichas: muestra el contenido básico de una ventana en una serie de
canvas superpuestos con solapas etiquetadas.
n Apilado: se muestra sobre otros canvas para mostrar información
condicional o independiente; se puede elegir entre mostrar el canvas
apilado cuando se muestre su ventana o dejarlo invisible hasta que se
necesite.
n Barra de herramientas vertical: contiene iconos de herramientas
que se muestran en una barra de herramientas vertical situada en el
lado izquierdo de una ventana; la ventana especifica por el nombre el
canvas que se va a utilizar en su barra de herramientas.
n Barra de herramientas horizontal: contiene iconos de herramientas
que se muestran en una barra de herramientas horizontal situada en
parte superior de una ventana; la ventana especifica por el nombre el
canvas que se va a utilizar en su barra de herramientas.
Profesora: Marcela Genero Bocco 15
Introducción a Developer
Hay dos tipos de ventanas:
n Documento: una ventana que visualiza un elemento
“documento” de la aplicación.
n Cuadro de diálogo: una ventana que muestra opciones u otras
formas de controlar la operativa de la aplicación.
2.1.4 Menús emergentes, avisos, editores, etc...
n Un menú emergente es un menú flotante, que emerge cuando
se pulsa con el botón derecho del ratón en un canvas o en un
elemento
n Un aviso es un cuadro de diálogo especial que muestra un
mensaje con un icono y hasta tres botones, como OK y Cancel,
Yes y No, etc. Existen tres tipos de avisos: de parada, de
precaución y de información.
Profesora: Marcela Genero Bocco 16
Marcela Genero Boco 8
9. Introducción a Developer
n Un editor es un cuadro de diálogo con un editor de texto sencillo
que permite la introducción de líneas de texto en un elemento
texto. El elemento editor permite especificar el tamaño de la
ventana, los atributos visuales, el título del editor y otras
propiedades de la ventana. Esto permite la creación de editores
con apariencias diferentes para diferentes campos de texto.
n Un grupo de registros es una estructura de datos especial
parecida a una tabla con filas y columnas. Un grupo de registros
puede ser un grupo de registros procedentes de una consulta o
un grupo de registros estáticos. Los grupos de registros se
pueden utilizar en LOV, en parámetros de datos que pasan
registros a informes o gráficos, o como estructuras de datos
PL/SQL.
Profesora: Marcela Genero Bocco 17
Introducción a Developer
n Un LOV (lista de valores) es un cuadro de diálogo especial que
muestra un grupo de registros, permitiendo elegir una fila del
grupo, devolviendo un único valor. Un LOV se utiliza como una
forma de elegir un conjunto específico de valores
2.1.5 Elementos programables
n Los elementos programables se utilizan para estructurar
programas.Estos elementos son igualmente aplicables a módulos
de formularios y de menús.
Profesora: Marcela Genero Bocco 18
Marcela Genero Boco 9
10. Introducción a Developer
Profesora: Marcela Genero Bocco 19
Introducción a Developer
2.2 Módulos de menús
Como se puede ver el módulo de menús es mucho más sencillo
que el módulo de formularios
Módulo de Menús Menús Elementos
Elementos
Programados
Profesora: Marcela Genero Bocco 20
Marcela Genero Boco 10
11. Introducción a Developer
n Consiste en un conjunto de elementos programables y un
conjunto de menús. A u vez cada menú consiste en un conjunto
de opciones.
n Las opciones pueden ser sencillas o tener uno de los siguientes
formatos:
n Verificación: una opción con una marca de verificación al lado;
permiten activar o desactivar opciones a través de menú en vez de
mediante cuadros de diálogo.
n Opción: una opción que pertenece a un grupo de opciones
mutuamente exclusivas; si se selecciona una, se deja de
seleccionar las otras.
n Separador: una opción que no hace nada, encargada de separar
otras opciones, generalmente mediante un espacio o una línea.
n Mágica: una opción especial de una plataforma, como Cortar,
Copiar, Pegar, Deshacer o Ayuda.
Profesora: Marcela Genero Bocco 21
Introducción a Developer
Cada opción tiene una orden que Developer ejecuta cuando se
selecciona.
Ésta puede ser una de las siguientes:
n Null: no hace nada, un separador debe tener una orden null.
n Menu: el menú muestra un submenú.
n PL/SQL: El menú ejecuta un bloque PL/SQL.
Una opción también se puede asociar a uno o más papeles de
seguridad.
Profesora: Marcela Genero Bocco 22
Marcela Genero Boco 11
12. Introducción a Developer
3. Reports
n El componente Reports de Developer es la parte del entorno de
desarrollo con la que se realizan los módulos de informes. En este
entorno se puede hacer referencia a elementos de consultas
externas, y se pueden configurar y almacenar elementos de
depuración. El Report Builder también incluye bibliotecas y
elementos de base de datos.
n Un módulo de informes tiene una estructura bastante
complicada como se muestra en la siguiente figura:
Profesora: Marcela Genero Bocco 23
Introducción a Developer
Jerarquía de
elementos de
un módulo de
informes
Profesora: Marcela Genero Bocco 24
Marcela Genero Boco 12
13. Introducción a Developer
n Los componentes básicos de un informe son modelo de datos,
su formulario de parámetros, sus disparadores de informes y su
composición.
n El modelo de datos de informe es la estructura de datos de
datos y sus diferentes representaciones en el informe. El modelo
de datos se crea en un editor gráfico especial.
n Los elementos parámetro son variables a las que se puede hacer
referencia desde el código PL/SQL y cualquier otra cosa que
acepte valores de datos como entrada. Los parámetros del
sistema son los parámetros que Reports define
automáticamente; los parámetros definidos por el usuario son
los que define uno mismo.
Profesora: Marcela Genero Bocco 25
Introducción a Developer
n Para la asignación de valores a los parámetros en tiempo de ejecución
se tiene un formulario se tiene un formulario por defecto o se puede
crear uno completamente diferente como un elemento formulario de
parámetros. El programa en tiempo de ejecución de Reports ejecuta
este formulario cuando se ejecuta el informe para incitar al usuario a
asignar valores a los parámetros especificados.
n Una consulta es una sentencia SQL que devuelve los valores de los
datos que son base del informe. La consulta se puede incorporar en un
informe, o se puede utilizar un elemento de consulta externa; éste es
simplemente texto SQL en un archivo independiente que se puede
compartir entre aplicaciones.
n El grupo identifica los registros que devuelven las consultas en el
informe como un grupo repetido de registros, existiendo una jerarquía
de grupos.
Profesora: Marcela Genero Bocco 26
Marcela Genero Boco 13
14. Introducción a Developer
n Las columnas de base de datos son las columnas de la lista
SELECT de la consulta.
n Las columnas de fórmulas son columnas especiales que se
procesan utilizando bloques PL/SQL.
n Las columnas resumen son columnas especiales que acumulan
información resumida de múltiples registros en el formulario,
tales como subtotales o importes totales.
n Las columnas de almacenamiento son columnas que se definen
para ser rellenadas con un disparador, una fórmula , en vez de a
partir de datos o resúmenes estándar. Por ejemplo se pueden
derivar campos especiales de informe que señalen la región con
las ventas más altas entre un conjunto de filas regionales.
n Los enlaces de datos son enlaces utilizados en informe maestro-
detallados para enlazar un grupo de filas a otro grupo de filas.
Profesora: Marcela Genero Bocco 27
Introducción a Developer
n La composición del informe es la estrcutura gráfica del informe.
Cada informe tiene una cabecera, un pie de formulario y un
cuerpo intercalado entre ellos. Existen diversas variedades de
composiciones de informes: tabular, maestro-detallado,
formulario, carta, etiqueta de correo, etc.
n Los disparadores de informes son bloques de código PL/SQL que
se ejecutan en puntos bien definidos: antes del informe, después
del informe, entre páginas, antes del formulario de parámetros.
Profesora: Marcela Genero Bocco 28
Marcela Genero Boco 14
15. Introducción a Developer
4. Graphics
n El componente Graphics de Developer es parte del entorno en el
que se desarrollan los módulos de pantalla.
n Un módulo de pantalla puede ser uno o más gráficos que se
derivan de datos de base de datos, o pueden contener cualquier
combinación de elementos gráficos con o sin referencia a la base
de datos. Los módulos de pantalla se pueden utilizar
estrictamente para mostrar datos mediante gráficos, como una
herramienta de dibujo, o de ambas formas.Como se puede ver
en la figura, la estructura de un módulo de pantalla es sencilla
en términos de elementos.
Profesora: Marcela Genero Bocco 29
Introducción a Developer
Profesora: Marcela Genero Bocco 30
Marcela Genero Boco 15
16. Introducción a Developer
n La composición contiene elementos gráficos de la pantalla en una
jerarquía que representa sus relaciones. También relaciona dichos
elementos con las columnas de una consulta. Hay diversos tipos de
gráficos disponibles: columnas, tarta, barras, tabla, líneas, etc...
n Una plantilla de gráfico es un conjunto de opciones personalizados que
permite construir diferentes gráficos con un formato idéntico,
posiblemente en la misma pantalla.Por ejemplo, se podrían construir una
serie de gráficos de tarta que utilicen una plantilla que los haga
consistentes
n Una consulta, como en un módulo de informes, es una sentencia SELECT
SQL que define un conjunto de datos que se muestran formateados
como un gráfico. La consulta se construye para que devuelva los datos
en el formato exacto que se quiera presentar en el gráfico. Por ejemplo
el gráfico de tarta no resume los datos de las porciones; para hacer esto
se deben utilizar las funciones GROUP BY y SUM.
Profesora: Marcela Genero Bocco 31
Introducción a Developer
n Los parámetros, igual que en los informes, son variables del
módulo que se definen y utilizan en el código PL/SQL en
cualquier parte dentro del módulo. A los parámetros se les puede
asignar valores en la línea de órdenes o pasando una lista de
parámetros desde otro programa Forms o Reports.
n Además de los elementos de pantalla, las pantalla también
pueden integrar elementos de sonido para crear pantallas
completamente multimedia.
n En Graphics existe un elemento temporizador especial que actúa
como un tipo de despertador para la pantalla. Se especifica un
intervalo de tiempo al final del cual el temporizador ejecuta algún
código PL/SQL. Con los temporizadores se pueden realizar
efectos especiales.
Profesora: Marcela Genero Bocco 32
Marcela Genero Boco 16
17. Introducción a Developer
Comentarios de índole práctica
n Cada elemento tomado por separado, es una poderosa
contribución al desarrollo de aplicaciones. Sin embargo,
Developer es más que únicamente los elementos que
comprende.
n Es un sistema que une todos estos elementos en un todo. No
sólo hace que todos estos elementos funcionen conjuntamente,
sino que también trabaja con elementos procedentes de otras
aplicaciones y con datos procedentes de gestores de bases de
datos diferentes de Oracle.
n El pegamento principal de Developer es PL/SQL, el lenguaje de
programación que se utiliza en disparadores, unidades de
programa y otros elementos de Developer
Profesora: Marcela Genero Bocco 33
Introducción a Developer
5. Project Builder
n PB es un componente del conjunto de herramientas Oracle
Developer.
n PB le permite organizar sus archivos en proyectos y proporciona
las herramientas necesarias para gestionarlos.
Profesora: Marcela Genero Bocco 34
Marcela Genero Boco 17
