manual Renault Sandero Stepway. Privilege pdf

0.1
Traducido del francés. Se prohíbe la reproducción o traducción, incluso parcial, sin la autorización previa y por escrito del titular de los derechos.
Este manual de base contiene la información necesaria para:
– conocer con detalle su vehículo y, de ese modo, beneficiarse plenamente y en las mejores condiciones de utilización de todas
las funcionalidades y de todos los perfeccionamientos técnicos de los que está dotado.
– garantizar un óptimo funcionamiento por el simple pero riguroso seguimiento de los consejos de mantenimiento.
– hacer frente, sin excesiva pérdida de tiempo, a las operaciones que no requieren la intervención de un especialista.
El tiempo que dedique a la lectura de este manual será ampliamente recompensado por los conocimientos que puede adquirir
y por las novedades técnicas que descubrirá. Si todavía tiene dudas sobre algunos puntos, los técnicos de nuestra red estarán
encantados de proporcionarle cualquier información complementaria que necesite.
Para facilitarle la lectura de este manual, encontrará los símbolos siguientes:
y 
aparecen en el vehículo y le indican que debe consultar el manual para obtener información detallada y/o las limi-
taciones de funcionamiento del equipamiento del vehículo.
➥ en cualquier parte del manual indica una transferencia a una página.
Bienvenido a bordo de su vehículo
Las descripciones de los modelos que figuran en este manual se han establecido a partir de las especificaciones técnicas cono-
cidas en la fecha de concepción de este documento. Este manual reagrupa todos los elementos de equipamiento (de serie
u opcionales) existentes para estos modelos, pero su presencia en el vehículo depende de la versión, de las opciones
elegidas y del país de comercialización.
En este manual puede que se describan ciertos elementos de equipamiento que harán su aparición en el futuro.
Las imágenes que figuran en el manual se presentan a título de ejemplo.
en cualquier parte del manual, indica un riesgo, un peligro o una consigna de seguridad.
Buen viaje al volante de su vehículo.

0.2
Exterior

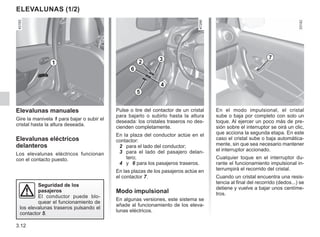

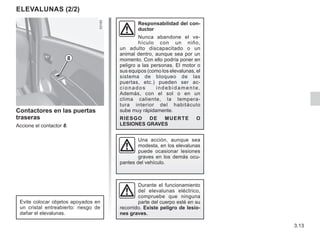

Elevalunas ➥ 3.12
Barrido parabrisas ➥ 1.51 y ➥ 1.53

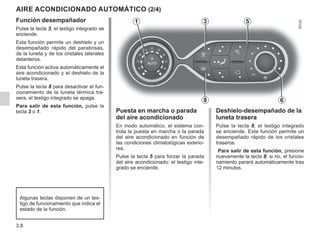

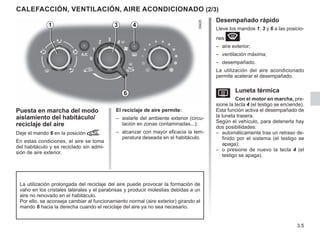

Desempañado ➥ 3.4 y ➥ 3.7

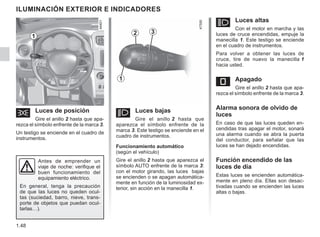

Luces: funcionamiento ➥ 1.48
Luces: sustitución ➥ 5.10

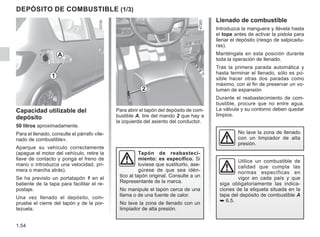

LDepósito combustible ➥ 1.54

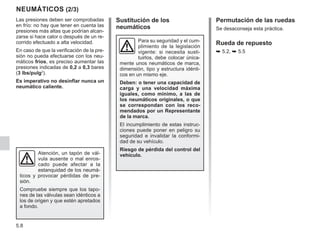

Los neumáticos ➥ 5.7
Mantenimiento de la carrocería
➥ 4.12
Retrovisores ➥ 1.37
Llave / telemando ➥ 1.2
Bloqueo y desbloqueo de las
puertas ➥ 1.5

0.3
Habitáculo
Reglaje de la posición de
conducción ➥ 1.15

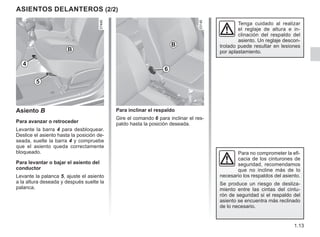

Asientos delanteros ➥ 1.12

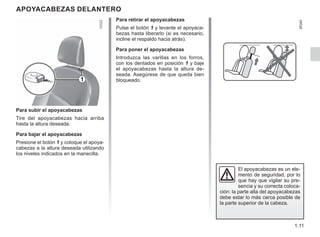

Apoyacabezas delanteros ➥ 1.11

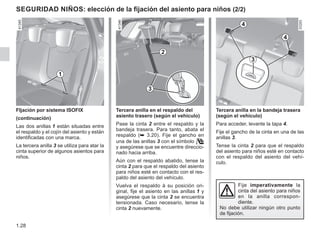

Para la seguridad de los
niños ➥ 1.25

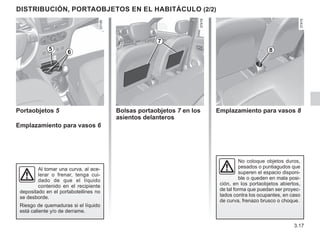

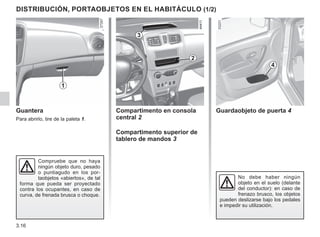

Compartimentos del habitáculo ➥ 3.16
Transporte de objetos en el

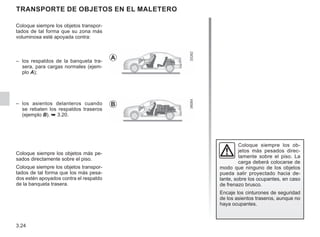

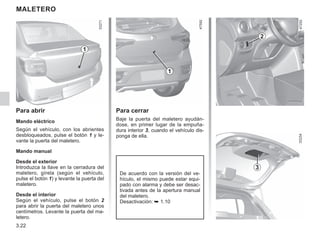

maletero ➥ 3.24

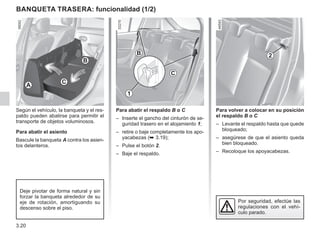

Banqueta trasera ➥ 3.20

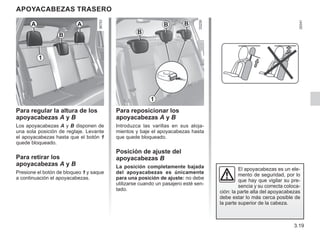

Apoyacabezas traseros
➥ 3.19

0.4

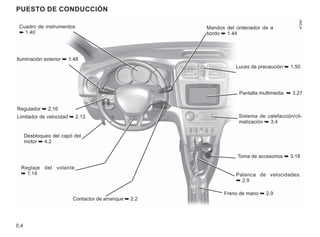

Puesto de conducción
Cuadro de instrumentos
➥ 1.40
Luces de precaución ➥ 1.50
Mandos del ordenador de a

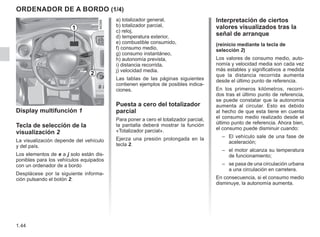

bordo ➥ 1.44

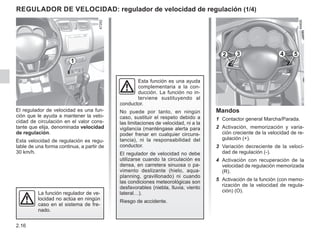

Regulador ➥ 2.16

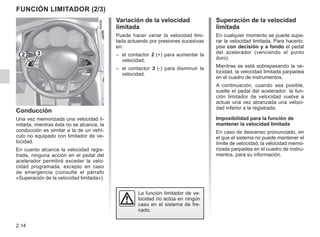

Limitador de velocidad ➥ 2.13
Desbloqueo del capó del
motor ➥ 4.2
Iluminación exterior ➥ 1.48
Reglaje del volante
➥ 1.14

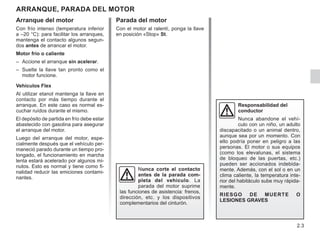

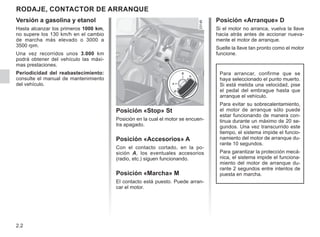

Contactor de arranque ➥ 2.2

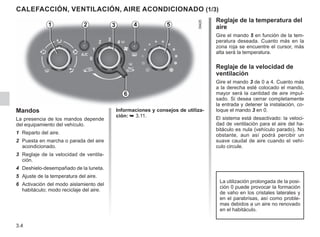

Sistema de calefacción/cli-

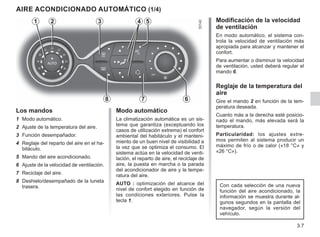

matización ➥ 3.4

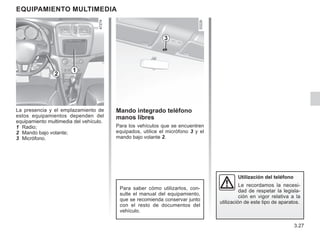

Pantalla multimedia ➥ 3.27
Palanca de velocidades.
➥ 2.9
Freno de mano ➥ 2.9
Toma de accesorios ➥ 3.18

0.5

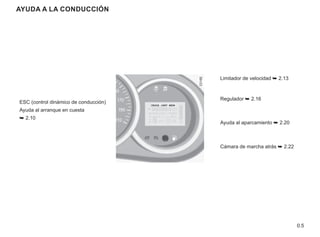

Ayuda a la conducción

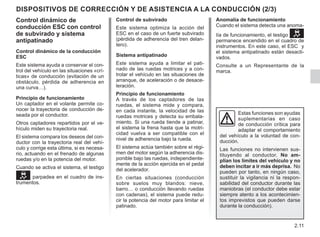

ESC (control dinámico de conducción)

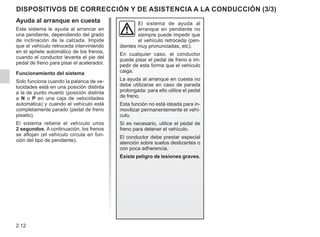

Ayuda al arranque en cuesta
➥ 2.10
Limitador de velocidad ➥ 2.13

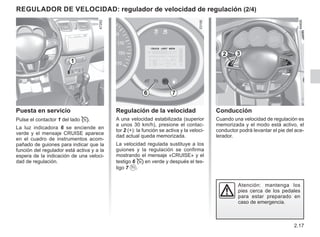

Regulador ➥ 2.16

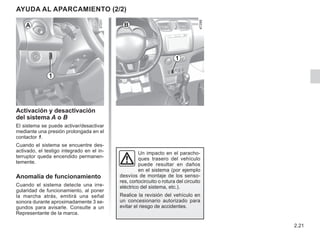

Ayuda al aparcamiento ➥ 2.20

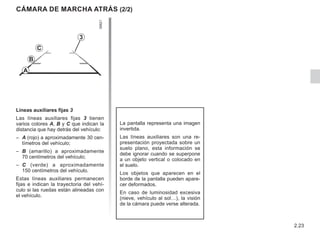

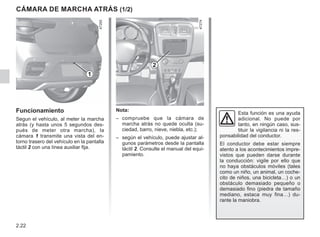

Cámara de marcha atrás ➥ 2.22

0.6

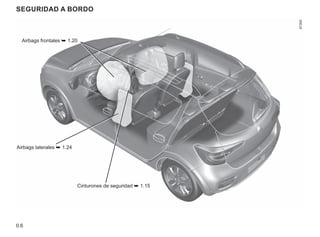

Seguridad a bordo
Airbags frontales ➥ 1.20

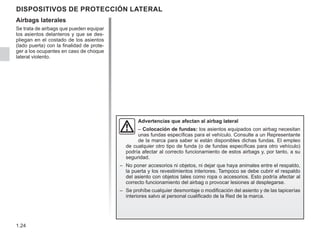

Airbags laterales ➥ 1.24
Cinturones de seguridad ➥ 1.15

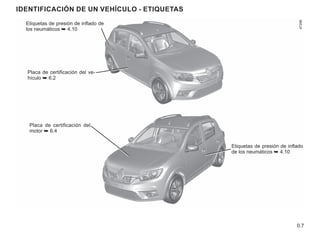

0.7
Identificación de un vehículo - Etiquetas

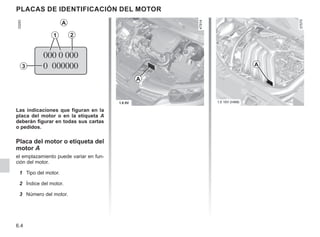

Placa de certificación del
motor ➥ 6.4

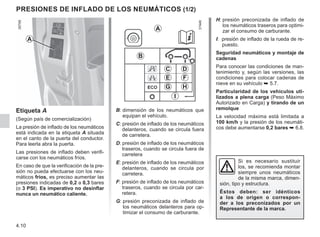

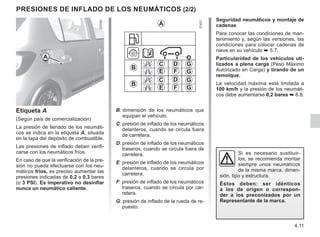

Etiquetas de presión de inflado
de los neumáticos ➥ 4.10
Placa de certificación del ve-
hículo ➥ 6.2
Etiquetas de presión de inflado de
los neumáticos ➥ 4.10

0.8

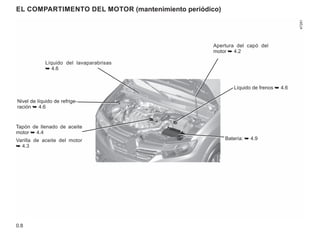

El compartimento del motor (mantenimiento periódico)

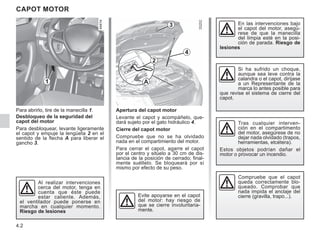

Apertura del capó del
motor ➥ 4.2
Nivel de líquido de refrige-
ración ➥ 4.6

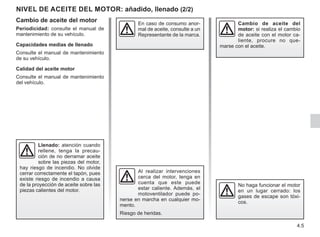

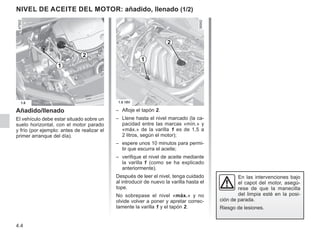

Tapón de llenado de aceite
motor ➥ 4.4

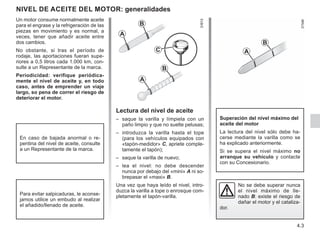

Varilla de aceite del motor
➥ 4.3

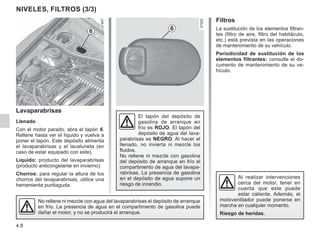

Líquido del lavaparabrisas
➥ 4.6
Líquido de frenos ➥ 4.6
Batería: ➥ 4.9

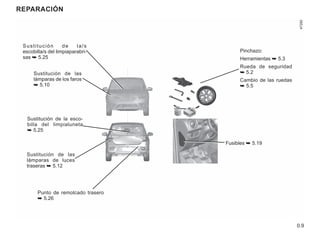

0.9
reparación

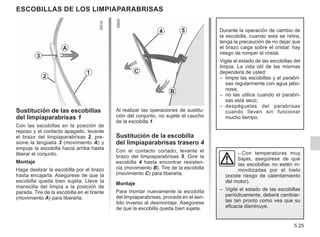

Sustitución de la/s
escobilla/s del limpiaparabri-
sas ➥ 5.25
Sustitución de las
lámparas de los faros

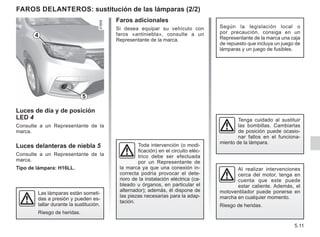

➥ 5.10
Sustitución de la esco-
billa del limpialuneta
➥ 5.25

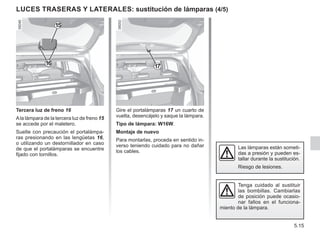

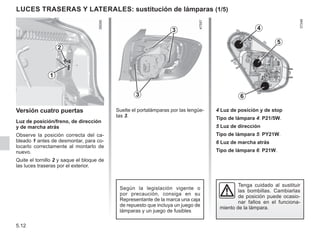

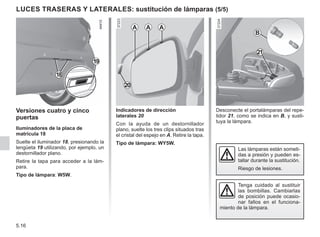

Sustitución de las
lámparas de luces

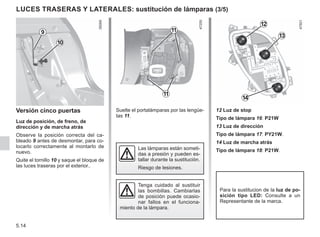

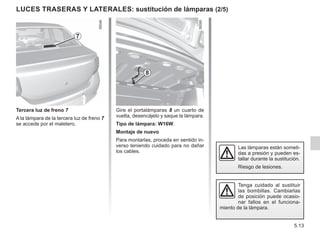

traseras ➥ 5.12

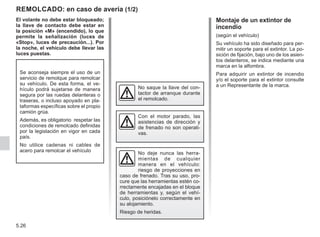

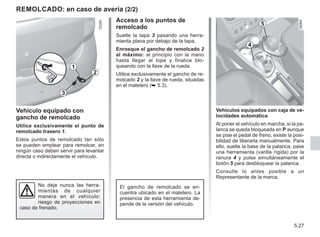

Punto de remolcado trasero
➥ 5.26

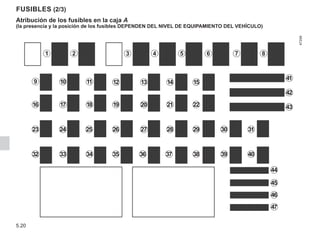

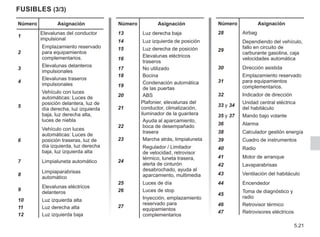

Fusibles ➥ 5.19
Pinchazo:

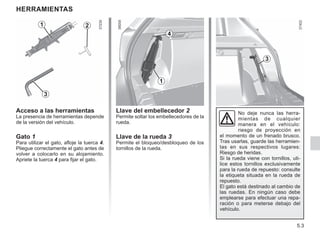

Herramientas ➥ 5.3

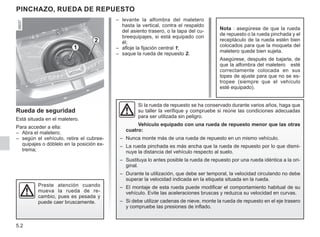

Rueda de seguridad
➥ 5.2

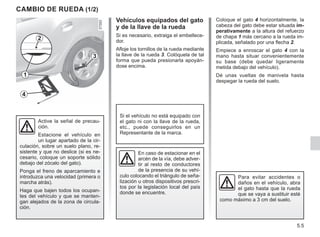

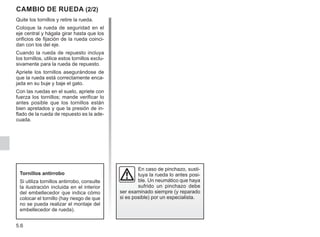

Cambio de las ruedas
➥ 5.5

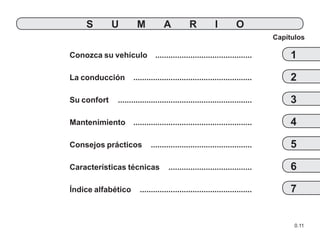

0.11
Conozca su vehículo .
............................................

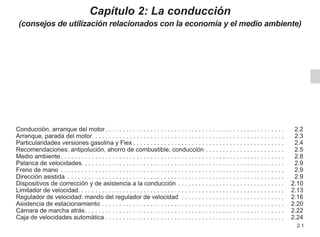

La conducción .
......................................................

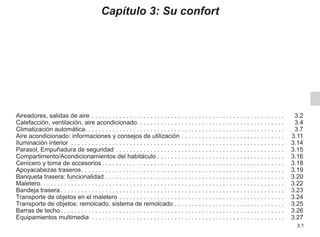

Su confort ..............................................................
Mantenimiento .
......................................................
Consejos prácticos ...............................................

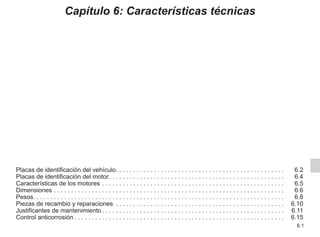

Características técnicas .......................................

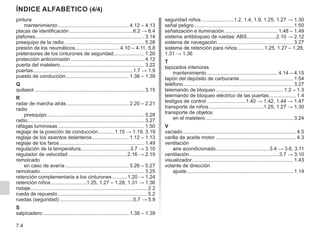

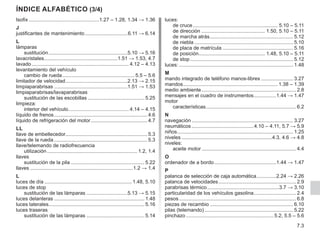

Índice alfabético ....................................................
Capítulos
1
SUMARIO
2
3
4
5
6
7

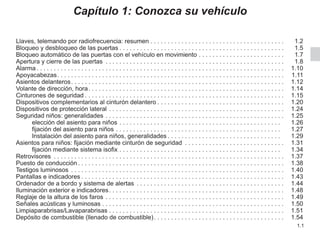

1.1
Capítulo 1: Conozca su vehículo
Llaves, telemando por radiofrecuencia: resumen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.2

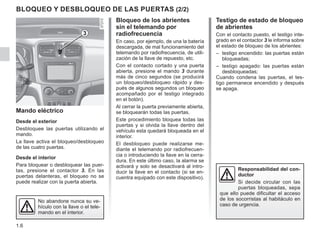

Bloqueo y desbloqueo de las puertas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5
Bloqueo automático de las puertas con el vehículo en movimiento. . . . . . . . . . . . . . . . . . . . . . . . . 1.7

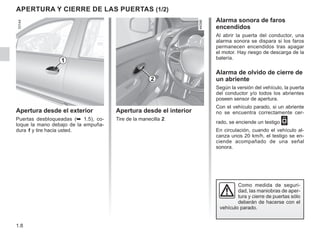

Apertura y cierre de las puertas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.8

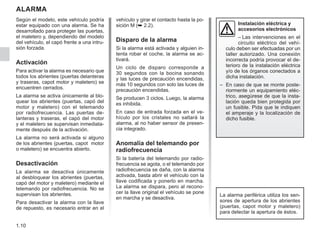

Alarma. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.10
Apoyacabezas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.11
Asientos delanteros. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.12

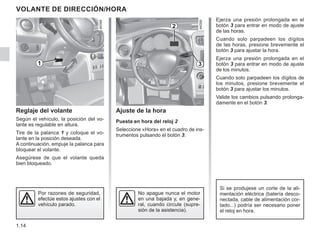

Volante de dirección, hora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.14

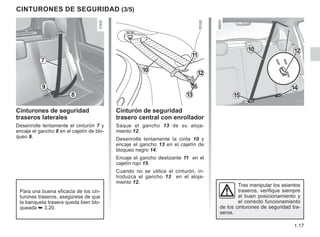

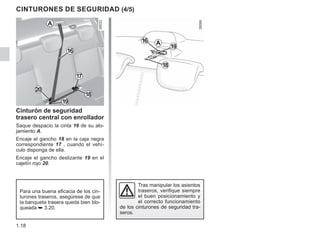

Cinturones de seguridad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.15

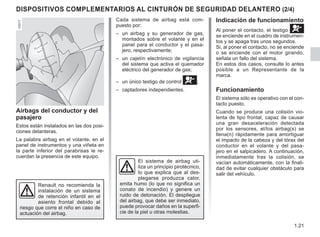

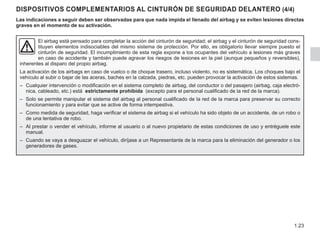

Dispositivos complementarios al cinturón delantero. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.20
Dispositivos de protección lateral. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.24

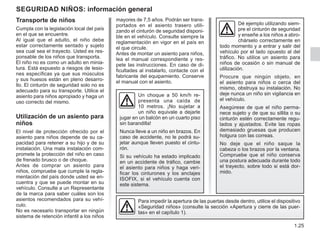

Seguridad niños: generalidades. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.25

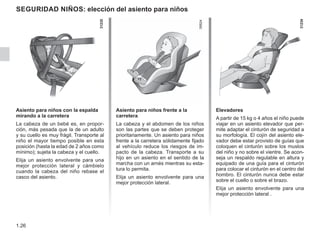

elección del asiento para niños. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.26
fijación del asiento para niños. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.27

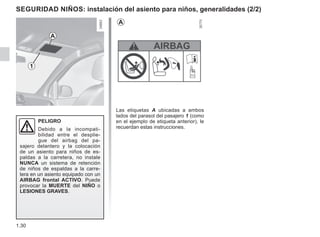

Instalación del asiento para niños, generalidades. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.29

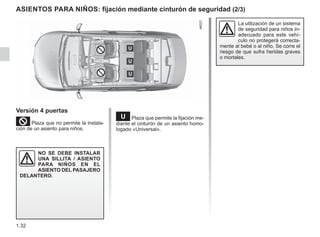

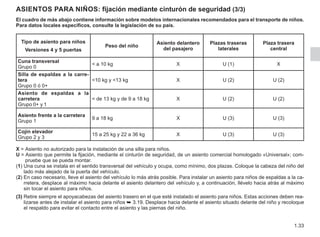

Asientos para niños: fijación mediante cinturón de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.31

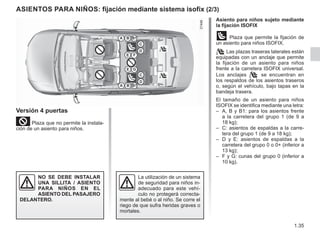

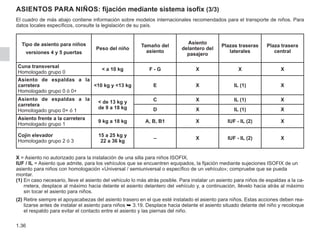

fijación mediante sistema isofix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.34

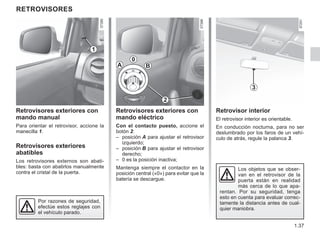

Retrovisores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.37

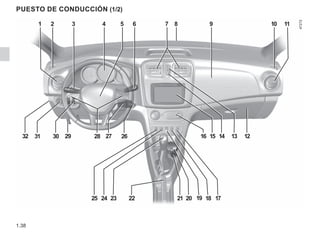

Puesto de conducción. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.38

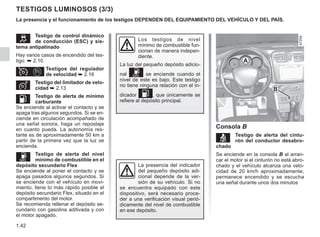

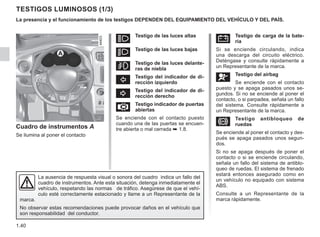

Testigos luminosos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.40

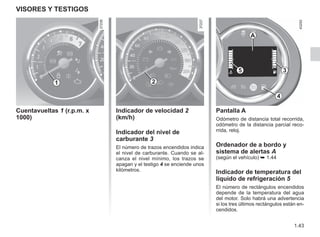

Pantallas e indicadores. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.43

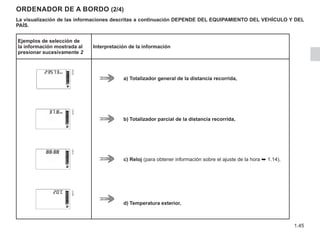

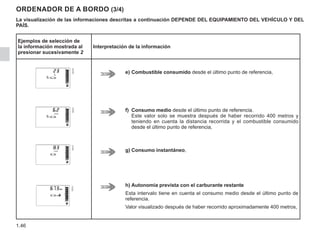

Ordenador de a bordo y sistema de alertas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.44
Iluminación exterior e indicadores. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.48

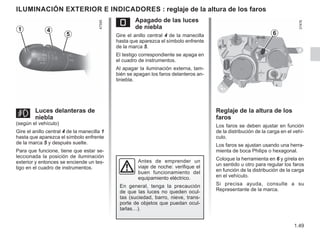

Reglaje de la altura de los faros. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.49

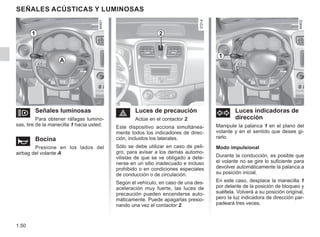

Señales acústicas y luminosas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.50
Limpiaparabrisas/Lavaparabrisas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.51
Depósito de combustible (llenado de combustible). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.54

1.2

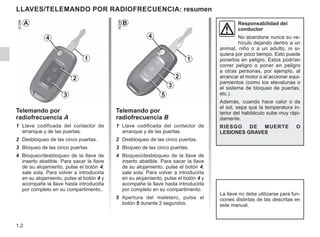

LLAVES/TELEMANDO POR RADIOFRECUENCIA: resumen
Responsabilidad del
conductor
No abandone nunca su ve-
hículo dejando dentro a un
animal, niño o a un adulto, ni si-
quiera por poco tiempo. Esto puede
ponerlos en peligro. Estos podrían
correr peligro o poner en peligro
a otras personas, por ejemplo, al
arrancar el motor o al accionar equi-
pamientos (como los elevalunas o
el sistema de bloqueo de puertas,
etc.).
Además, cuando hace calor o da
el sol, sepa que la temperatura in-
terior del habitáculo sube muy rápi-
damente.
RIESGO DE MUERTE O
LESIONES GRAVES
Telemando por
radiofrecuencia A
1 Llave codificada del contactor de
arranque y de las puertas.
2 Desbloqueo de las cinco puertas.
3 Bloqueo de las cinco puertas.
4 Bloqueo/desbloqueo de la llave de
inserto abatible. Para sacar la llave
de su alojamiento, pulse el botón 4;
sale sola. Para volver a introducirla
en su alojamiento, pulse el botón 4 y
acompañe la llave hasta introducirla
por completo en su compartimento..
B
La llave no debe utilizarse para fun-
ciones distintas de las descritas en
este manual.
Telemando por
radiofrecuencia B
1 Llave codificada del contactor de
arranque y de las puertas.
2 Desbloqueo de las cinco puertas.
3 Bloqueo de las cinco puertas.
4 Bloqueo/desbloqueo de la llave de
inserto abatible. Para sacar la llave
de su alojamiento, pulse el botón 4;
sale sola. Para volver a introducirla
en su alojamiento, pulse el botón 4 y
acompañe la llave hasta introducirla
por completo en su compartimento.
5 Apertura del maletero, pulse el
botón 5 durante 2 segundos.
A
4
1
2
3
5
4
1
2
3

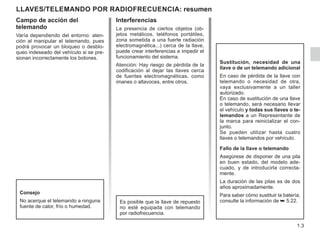

1.3
Interferencias
La presencia de ciertos objetos (ob-
jetos metálicos, teléfonos portátiles,
zona sometida a una fuerte radiación
electromagnética...) cerca de la llave,
puede crear interferencias e impedir el
funcionamiento del sistema.
Atención: Hay riesgo de pérdida de la
codificación al dejar las llaves cerca
de fuentes electromagnéticas, como
imanes o altavoces, entre otros.
LLAVES/TELEMANDO POR RADIOFRECUENCIA: resumen
Sustitución, necesidad de una
llave o de un telemando adicional
En caso de pérdida de la llave con
telemando o necesidad de otra,
vaya exclusivamente a un taller
autorizado.
En caso de sustitución de una llave
o telemando, será necesario llevar
el vehículo y todas sus llaves o te-
lemandos a un Representante de
la marca para reinicializar el con-
junto.
Se pueden utilizar hasta cuatro
llaves o telemandos por vehículo.
Fallo de la llave o telemando
Asegúrese de disponer de una pila
en buen estado, del modelo ade-
cuado, y de introducirla correcta-
mente.
La duración de las pilas es de dos
años aproximadamente.
Para saber cómo sustituir la batería,
consulte la información de ➥ 5.22.
Es posible que la llave de repuesto
no esté equipada con telemando
por radiofrecuencia.
Consejo
No acerque el telemando a ninguna
fuente de calor, frío o humedad.
Campo de acción del
telemando
Varía dependiendo del entorno: aten-
ción al manipular el telemando, pues
podrá provocar un bloqueo o desblo-
queo indeseado del vehículo si se pre-
sionan incorrectamente los botones.

1.4

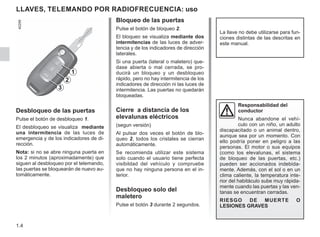

LLAVES, TELEMANDO POR RADIOFRECUENCIA: uso
Desbloqueo de las puertas
Pulse el botón de desbloqueo 1.
El desbloqueo se visualiza mediante
una intermitencia de las luces de
emergencia y de los indicadores de di-
rección.
Nota: si no se abre ninguna puerta en
los 2 minutos (aproximadamente) que
siguen al desbloqueo por el telemando,
las puertas se bloquearán de nuevo au-
tomáticamente.
Bloqueo de las puertas
Pulse el botón de bloqueo 2.
El bloqueo se visualiza mediante dos
intermitencias de las luces de adver-
tencia y de los indicadores de dirección
laterales.
Si una puerta (lateral o maletero) que-
dase abierta o mal cerrada, se pro-
ducirá un bloqueo y un desbloqueo
rápido, pero no hay intermitencia de los
indicadores de dirección ni las luces de
intermitencia. Las puertas no quedarán
bloqueadas.
Cierre a distancia de los
elevalunas eléctricos
(segun versión)
Al pulsar dos veces el botón de blo-
queo 2, todos los cristales se cierran
automáticamente.
Se recomienda utilizar este sistema
solo cuando el usuario tiene perfecta
visibildad del vehículo y compruebe
que no hay ninguna persona en el in-
terior.
Desbloqueo solo del
maletero
Pulse el botón 3 durante 2 segundos.
La llave no debe utilizarse para fun-
ciones distintas de las descritas en
este manual.
Responsabilidad del
conductor
Nunca abandone el vehí-
culo con un niño, un adulto
discapacitado o un animal dentro,
aunque sea por un momento. Con
ello podría poner en peligro a las
personas. El motor o sus equipos
(como los elevalunas, el sistema
de bloqueo de las puertas, etc.)
pueden ser accionados indebida-
mente. Además, con el sol o en un
clima caliente, la temperatura inte-
rior del habitáculo sube muy rápida-
mente cuando las puertas y las ven-
tanas se encuentran cerradas.
RIESGO DE MUERTE O
LESIONES GRAVES
2
1
3

1.5
Bloqueo manual de las
puertas en caso de avería
eléctrica
En caso de una avería eléctrica en la
que no sea posible realizar el bloqueo
automático de las puertas, podrá blo-
quearlas individualmente a través de la
palanca 2.
Con la puerta abierta, desplace la pa-
lanca para abajo con la ayuda de la
punta de la llave. Cierre la puerta.
La puerta estará, entonces, bloqueada
y no podrá ser abierta desde el exterior.
La apertura de la puerta solo se podrá
realizar desde el interior o podrá ser
desbloqueada con la llave a través de
la cerradura de la puerta delantera iz-
quierda.
Mando manual
Desde el exterior
Desbloquee las puertas utilizando la
llave en una cerradura de la puerta 1.
BLOQUEO Y DESBLOQUEO DE LAS PUERTAS (1/2)
Responsabilidad del con-
ductor
Si quiere circular con las
puertas bloqueadas, re-
cuerde que esta medida puede di-
ficultar el acceso de socorristas al
habitáculo del vehículo en caso de
emergencia.
hículo con la llave o el tele-
mando en el interior.
1
2

1.6
Mando eléctrico
Desde el exterior
Desbloquee las puertas utilizando el
mando.
La llave activa el bloqueo/desbloqueo
de las cuatro puertas.
Desde el interior
Para bloquear o desbloquear las puer-
tas, presione el contactor 3. En las
puertas delanteras, el bloqueo no se
puede realizar con la puerta abierta.
BLOQUEO Y DESBLOQUEO DE LAS PUERTAS (2/2)
Testigo de estado de bloqueo
de abrientes
Con el contacto puesto, el testigo inte-
grado en el contactor 3 le informa sobre
el estado de bloqueo de los abrientes:
– testigo encendido: las puertas están
bloqueadas;
– testigo apagado: las puertas están
desbloqueadas;
Cuando condena las puertas, el tes-
tigo permanece encendido y después
se apaga.
Bloqueo de los abrientes
sin el telemando por
radiofrecuencia
En caso, por ejemplo, de una la batería
descargada, de mal funcionamiento del
telemando por radiofrecuencia, de utili-
zación de la llave de repuesto, etc.
Con el contacto cortado y una puerta
abierta, presione el mando 3 durante
más de cinco segundos (se producirá
un bloqueo/desbloqueo rápido y des-
pués de algunos segundos un bloqueo
acompañado por el testigo integrado
en el botón).
Al cerrar la puerta previamente abierta,
se bloquearán todas las puertas.
Este procedimiento bloquea todas las
puertas y si olvida la llave dentro del
vehículo esta quedará bloqueada en el
interior.
El desbloqueo puede realizarse me-
diante el telemando por radiofrecuen-
cia o introduciendo la llave en la cerra-
dura. En este último caso, la alarma se
activará y solo se desactivará al intro-
ducir la llave en el contacto (si se en-
cuentra equipado con este dispositivo).
ductor
Si decide circular con las
puertas bloqueadas, sepa
que ello puede dificultar el acceso
de los socorristas al habitáculo en
caso de urgencia.
hículo con la llave o el tele-
mando en el interior.
3

1.7
BLOQUEO AUTOMÁTICO DE LAS PUERTAS CON EL VEHÍCULO EN movimiento
Ante todo, debe decidir si desea ac-
tivar la función.
Para activarla
En algunas versiones, con el motor
encendido, presione el contactor 1 du-
rante unos 5 segundos, hasta escuchar
la señal. El testigo indicador integrado
en el contactor se enciende cuando
todas las puertas están bloqueadas.
Para desactivarla
Con el contacto puesto presione el
contactor 1 durante unos 5 segundos,
hasta escuchar la señal.
Principio de funcionamiento
Al arrancar, el sistema condena auto-
máticamente las puertas cuando se al-
canzan los 7 km/h aproximadamente.
Anomalía de funcionamiento
Si constata una anomalía de funcio-
namiento (no hay condenación auto-
mática), compruebe en primer lugar
que todos los abrientes estén bien ce-
rrados. Si estuvieran bien cerrados y
si el problema persiste, consulte a un
Representante de la marca.
Asegúrese también de que la condena-
ción no ha sido desactivada por error.
Si es necesario, vea el proceso de ac-
tivación.
Si decide circular con las
puertas bloqueadas, sepa
que ello puede dificultar el
acceso de los socorristas al
habitáculo en caso de urgencia.
1 Responsabilidad del
conductor
mente.
RIESGO DE MUERTE O
LESIONES GRAVES

1.8
Apertura desde el interior
Tire de la manecilla 2.
Apertura y cierre DE LAS PUERTAS (1/2)
Apertura desde el exterior
Puertas desbloqueadas (➥ 1.5), co-
loque la mano debajo de la empuña-
dura 1 y tire hacia usted.
Alarma sonora de faros
encendidos
Al abrir la puerta del conductor, una
alarma sonora se dispara si los faros
permanecen encendidos tras apagar
el motor. Hay riesgo de descarga de la
batería.
Alarma de olvido de cierre de
un abriente
Según la versión del vehículo, la puerta
del conductor y/o todos los abrientes
poseen sensor de apertura.
Con el vehículo parado, si un abriente
no se encuentra correctamente cer-
rado, se enciende un testigo 2.
En circulación, cuando el vehículo al-
canza unos 20 km/h, el testigo se en-
ciende acompañado de una señal
sonora.
1
Como medida de seguri-
dad, las maniobras de aper-
tura y cierre de puertas sólo
deberán de hacerse con el
vehículo parado.
2

1.9

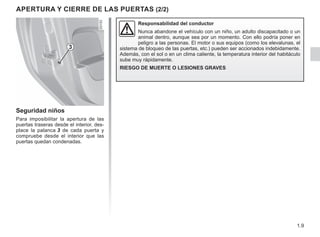

APERTURA Y CIERRE DE LAS PUERTAS (2/2)
Seguridad niños
Para imposibilitar la apertura de las
puertas traseras desde el interior, des-
place la palanca 3 de cada puerta y
compruebe desde el interior que las
puertas quedan condenadas.
Responsabilidad del conductor
Nunca abandone el vehículo con un niño, un adulto discapacitado o un
animal dentro, aunque sea por un momento. Con ello podría poner en
peligro a las personas. El motor o sus equipos (como los elevalunas, el
sistema de bloqueo de las puertas, etc.) pueden ser accionados indebidamente.
Además, con el sol o en un clima caliente, la temperatura interior del habitáculo
sube muy rápidamente.
RIESGO DE MUERTE O LESIONES GRAVES
3

1.10
ALARMA
Según el modelo, este vehículo podría
estar equipado con una alarma. Se ha
desarrollado para proteger las puertas,
el maletero y, dependiendo del modelo
del vehículo, el capó frente a una intru-
sión forzada.
Activación
Para activar la alarma es necesario que
todos los abrientes (puertas delanteras
y traseras, capot motor y maletero) se
encuentren cerrados.
La alarma se activa únicamente al blo-
quear los abrientes (puertas, capó del
motor y maletero) con el telemando
por radiofrecuencia. Las puertas de-
lanteras y traseras, el capó del motor
y el maletero se supervisan inmediata-
mente después de la activación.
La alarma no será activada si alguno
de los abrientes (puertas, capot motor
o maletero) se encuentra abierto.
Desactivación
La alarma se desactiva únicamente
al desbloquear los abrientes (puertas,
capó del motor y maletero) mediante el
telemando por radiofrecuencia. No se
supervisan los abrientes.
Para desactivar la alarma con la llave
de repuesto, es necesario entrar en el
vehículo y girar el contacto hasta la po-
sición M (➥ 2.2).
Disparo de la alarma
Si la alarma está activada y alguien in-
tenta robar el coche, la alarma se ac-
tivará.
Un ciclo de disparo corresponde a
30 segundos con la bocina sonando
y las luces de precaución encendidas,
más 10 segundos con solo las luces de
precaución encendidas.
Se producen 3 ciclos. Luego, la alarma
es inhibida.
En caso de entrada forzada en el ve-
hículo por los cristales no saltará la
alarma, al no haber sensor de presen-
cia integrado.
Anomalía del telemando por
radiofrecuencia
Si la batería del telemando por radio-
frecuencia se agota, o el telemando por
radiofrecuencia se daña, con la alarma
activada, basta abrir el vehículo con la
llave codificada y ponerlo en marcha.
La alarma se dispara, pero al recono-
cer la llave original el vehículo se pone
en marcha y se desactiva.
Instalación eléctrica y
accesorios electrónicos
– Las intervenciones en el
circuito eléctrico del vehí-
culo deben ser efectuadas por un
taller autorizado. Una conexión
incorrecta podría provocar el de-
terioro de la instalación eléctrica
y/o de los órganos conectados a
dicha instalación.
– En caso de que se monte poste-
riormente un equipamiento eléc-
trico, asegúrese de que la insta-
lación queda bien protegida por
un fusible. Pida que le indiquen
el amperaje y la localización de
dicho fusible.
La alarma periférica utiliza los sen-
sores de apertura de los abrientes
(puertas, capot motor y maletero)
para detectar la apertura de éstos.

1.11
APOYACABEZAS DELANTERO
Para subir el apoyacabezas
Tire del apoyacabezas hacia arriba
hasta la altura deseada.
Para bajar el apoyacabezas
Presione el botón 1 y coloque el apoya-
cabezas a la altura deseada utilizando
los niveles indicados en la manecilla.
El apoyacabezas es un ele-
mento de seguridad, por lo
que hay que vigilar su pre-
sencia y su correcta coloca-
ción: la parte alta del apoyacabezas
debe estar lo más cerca posible de
la parte superior de la cabeza.
Para retirar el apoyacabezas
Pulse el botón 1 y levante el apoyaca-
bezas hasta liberarlo (si es necesario,
incline el respaldo hacia atrás).
Para poner el apoyacabezas
Introduzca las varillas en los forros,
con los dentados en posición 1 y baje
el apoyacabezas hasta la altura de-
seada. Asegúrese de que queda bien
bloqueado.
1

1.12
ASIENTOS DELANTEROS (1/2)
Asiento A
Para avanzar o retroceder
Levante la barra 1 para desbloquear.
Deslice el asiento hasta la posición de-
seada, suelte la barra 1 y compruebe
que el asiento queda correctamente
bloqueado.
Para levantar o bajar el asiento del
conductor
Accione la palanca 2 repetidamente
hacia arriba para subir el asiento y
hacia abajo para bajarlo.
1
2
Para inclinar el respaldo
Accione la palanca 3 para soltar el res-
paldo, ajuste el respaldo y suelte la pa-
lanca para bloquearlo en la posición
deseada
No debe dejarse ningún
objeto por el suelo (plaza
delantera del conductor):
en caso de frenazo brusco,
los objetos pueden deslizarse bajo
los pedales e impedir su utilización.
Por seguridad, no realice
ningún reglaje en el asiento
con el vehículo en movi-
miento.
Realice cada uno de los reglajes
por separado y de forma controlada
para evitar lesiones
Compruebe siempre que los res-
paldos de los asientos quedan bien
bloqueados.
A
A
3

1.13
ASIENTOS DELANTEROS (2/2)
6
Para no comprometer la efi-
cacia de los cinturones de
seguridad, recomendamos
que no incline más de lo
necesario los respaldos del asiento.
Se produce un riesgo de desliza-
miento entre las cintas del cintu-
rón de seguridad si el respaldo del
asiento se encuentra más reclinado
de lo necesario.
4
Asiento B
Para avanzar o retroceder
Levante la barra 4 para desbloquear.
Deslice el asiento hasta la posición de-
seada, suelte la barra 4 y compruebe
que el asiento queda correctamente
bloqueado.
Para levantar o bajar el asiento del
conductor
Levante la palanca 5, ajuste el asiento
a la altura deseada y después suelte la
palanca.
B
B
Para inclinar el respaldo
Gire el comando 6 para inclinar el res-
paldo hasta la posición deseada.
Tenga cuidado al realizar
el reglaje de altura e in-
clinación del respaldo del
asiento. Un reglaje descon-
trolado puede resultar en lesiones
por aplastamiento.
5

1.14
Ejerza una presión prolongada en el
botón 3 para entrar en modo de ajuste
de las horas.
Cuando solo parpadeen los dígitos
de las horas, presione brevemente el
botón 3 para ajustar la hora.
Ejerza una presión prolongada en el
botón 3 para entrar en modo de ajuste
de los minutos.
Cuando solo parpadeen los dígitos de
los minutos, presione brevemente el
botón 3 para ajustar los minutos.
Valide los cambios pulsando prolonga-
damente en el botón 3.
VOLANTE DE DIRECCIÓN/HORA
Reglaje del volante
Según el vehículo, la posición del vo-
lante es regulable en altura.
Tire de la palanca 1 y coloque el vo-
lante en la posición deseada.
A continuación, empuje la palanca para
bloquear el volante.
Asegúrese de que el volante queda
bien bloqueado.
Por razones de seguridad,
efectúe estos ajustes con el
vehículo parado.
Ajuste de la hora
Puesta en hora del reloj 2
Seleccione «Hora» en el cuadro de ins-
trumentos pulsando el botón 3.
2
3
Si se produjese un corte de la ali-
mentación eléctrica (batería desco-
nectada, cable de alimentación cor-
tado...) podría ser necesario poner
el reloj en hora.
No apague nunca el motor
en una bajada y, en gene-
ral, cuando circule (supre-
sión de la asistencia).
1

1.15
– regule la altura del asiento. Este
reglaje le permite optimizar la visión
de conducción;
– regule la posición del volante.

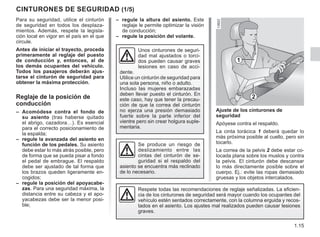

CINTURONES DE SEGURIDAD (1/5)
Para su seguridad, utilice el cinturón
de seguridad en todos los desplaza-
mientos. Además, respete la legisla-
ción local en vigor en el país en el que
circule.
Antes de iniciar el trayecto, proceda
primeramente al reglaje del puesto
de conducción y, entonces, al de
los demás ocupantes del vehículo.
Todos los pasajeros deberán ajus-
tarse el cinturón de seguridad para
obtener la máxima protección.
Reglaje de la posición de
conducción
– Acomódese contra el fondo de
su asiento (tras haberse quitado
el abrigo, cazadora…). Es esencial
para el correcto posicionamiento de
la espalda;
– regule la avanzada del asiento en
función de los pedales. Su asiento
debe estar lo más atrás posible, pero
de forma que se pueda pisar a fondo
el pedal de embrague. El respaldo
debe ser ajustado de tal forma que
los brazos queden ligeramente en-
cogidos;
– regule la posición del apoyacabe-
zas. Para una seguridad máxima, la
distancia entre su cabeza y el apo-
yacabezas debe ser la menor posi-
ble;
Unos cinturones de seguri-
dad mal ajustados o torci-
dos pueden causar graves
lesiones en caso de acci-
dente.
Utilice un cinturón de seguridad para
una sola persona, niño o adulto.
Incluso las mujeres embarazadas
deben llevar puesto el cinturón. En
este caso, hay que tener la precau-
ción de que la correa del cinturón
no ejerza una presión demasiado
fuerte sobre la parte inferior del
vientre pero sin crear holgura suple-
mentaria.
Ajuste de los cinturones de
seguridad
Apóyese contra el respaldo.
La cinta torácica 1 deberá quedar lo
más próxima posible al cuello, pero sin
tocarlo.
La correa de la pelvis 2 debe estar co-
locada plana sobre los muslos y contra
la pelvis. El cinturón debe descansar
lo más directamente posible sobre el
cuerpo. Ej.: evite las ropas demasiado
gruesas y los objetos intercalados.
1
2
Se produce un riesgo de
deslizamiento entre las
cintas del cinturón de se-
guridad si el respaldo del
asiento se encuentra más reclinado
de lo necesario.
Respete todas las recomendaciones de reglaje señalizadas. La eficien-
cia de los cinturones de seguridad será mayor cuando los ocupantes del
vehículo estén sentados correctamente, con la columna erguida y recos-
tados en el asiento. Los ajustes mal realizados pueden causar lesiones
graves.

1.16

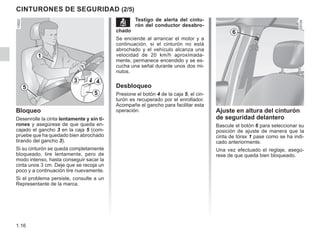

ç Testigo de alerta del cintu-
rón del conductor desabro-
chado
Se enciende al arrancar el motor y a
continuación, si el cinturón no está
abrochado y el vehículo alcanza una
velocidad de 20 km/h aproximada-
mente, permanece encendido y se es-
cucha una señal durante unos dos mi-
nutos.
Desbloqueo
Presione el botón 4 de la caja 5, el cin-
turón es recuperado por el enrollador.
Acompañe el gancho para facilitar esta
operación. Ajuste en altura del cinturón
de seguridad delantero
Bascule el botón 6 para seleccionar su
posición de ajuste de manera que la
cinta de tórax 1 pase como se ha indi-
cado anteriormente.
Una vez efectuado el reglaje, asegú-
rese de que queda bien bloqueado.
Bloqueo
Desenrolle la cinta lentamente y sin ti-
rones y asegúrese de que queda en-
cajado el gancho 3 en la caja 5 (com-
pruebe que ha quedado bien abrochado
tirando del gancho 3).
Si su cinturón se queda completamente
bloqueado, tire lentamente, pero de
modo intenso, hasta conseguir sacar la
cinta unos 3 cm. Deje que se recoja un
poco y a continuación tire nuevamente.
Si el problema persiste, consulte a un
1
3 4
5
5
6

1.17
Cinturones de seguridad
traseros laterales
Desenrolle lentamente el cinturón 7 y
encaje el gancho 8 en el cajetín de blo-
queo 9.
Para una buena eficacia de los cin-
turones traseros, asegúrese de que
la banqueta trasera queda bien blo-
queada ➥ 3.20.
Tras manipular los asientos
traseros, verifique siempre
el buen posicionamiento y
el correcto funcionamiento
de los cinturones de seguridad tra-
seros.
9
8
7
13
12
10
11
10 12
14
15
Cinturón de seguridad
trasero central con enrollador
Saque el gancho 13 de su aloja-
miento 12.
Desenrolle lentamente la cinta 10 y
encaje el gancho 13 en el cajetín de
bloqueo negro 14.
Encaje el gancho deslizante 11 en el
cajetín rojo 15.
Cuando no se utilice el cinturón, in-
troduzca el gancho 13 en el aloja-
miento 12.

1.18
Tras manipular los asientos
traseros, verifique siempre
el buen posicionamiento y
el correcto funcionamiento
de los cinturones de seguridad tra-
seros.
Cinturón de seguridad
trasero central con enrollador
Saque despacio la cinta 16 de su alo-
jamiento A.
Encaje el gancho 18 en la caja negra
correspondiente 17 , cuando el vehí-
culo disponga de ella.
Encaje el gancho deslizante 19 en el
cajetín rojo 20.
Para una buena eficacia de los cin-
turones traseros, asegúrese de que
la banqueta trasera queda bien blo-
queada ➥ 3.20.
18
16
19
A
16
18
20
17
19
A

1.19

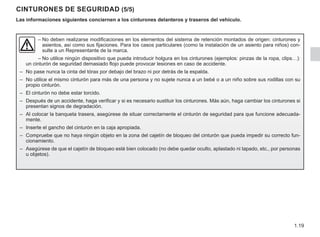

Las informaciones siguientes conciernen a los cinturones delanteros y traseros del vehículo.
–
No deben realizarse modificaciones en los elementos del sistema de retención montados de origen: cinturones y
asientos, así como sus fijaciones. Para los casos particulares (como la instalación de un asiento para niños) con-
sulte a un Representante de la marca.
– No utilice ningún dispositivo que pueda introducir holgura en los cinturones (ejemplos: pinzas de la ropa, clips…):
un cinturón de seguridad demasiado flojo puede provocar lesiones en caso de accidente.
– No pase nunca la cinta del tórax por debajo del brazo ni por detrás de la espalda.
– No utilice el mismo cinturón para más de una persona y no sujete nunca a un bebé o a un niño sobre sus rodillas con su
propio cinturón.
– El cinturón no debe estar torcido.
– Después de un accidente, haga verificar y si es necesario sustituir los cinturones. Más aún, haga cambiar los cinturones si
presentan signos de degradación.
– Al colocar la banqueta trasera, asegúrese de situar correctamente el cinturón de seguridad para que funcione adecuada-
mente.
– Inserte el gancho del cinturón en la caja apropiada.
– Compruebe que no haya ningún objeto en la zona del cajetín de bloqueo del cinturón que pueda impedir su correcto fun-
cionamiento.
– Asegúrese de que el cajetín de bloqueo esté bien colocado (no debe quedar oculto, aplastado ni tapado, etc., por personas
u objetos).

1.20
DISPOSITIVOS COMPLEMENTARIOS AL CINTURÓN DE SEGURIDAD DELANTERO (1/4)
Su vehículo puede estar equipado con:
– limitadores de esfuerzo de tórax.
– pretensores de enrollador del cin-
turón de seguridad;
– airbags frontales del conductor y del
pasajero;
Estos sistemas han sido previstos para
funcionar separada o conjuntamente
en el caso de una colisión frontal que
genere una desaceleración brusca
transmitida al sensor de las bolsas.
Según el nivel de violencia de la coli-
sión (intensidad de la desaceleración),
el sistema puede desencadenar:
– el bloqueo del cinturón de seguridad;
– el pretensor del enrollador del cintu-
rón de seguridad (que se activa para
rectificar el juego del cinturón);
– el airbag frontal.
Limitador de esfuerzo
A partir de determinada violencia de
colisión, este mecanismo se pone en
funcionamiento para limitar, a un nivel
soportable, los efectos del cinturón de
seguridad en el cuerpo.
–
Después de un accidente
grave, haga comprobar el
conjunto de los medios de
retención.
– Cualquier intervención en el
sistema (pretensores, airbags,
cajas electrónicas, cableados) o
su reutilización en cualquier otro
vehículo, aunque sea idéntico,
está completamente prohibido.
– Solo el personal cualificado de
la red autorizada está habili-
tado para intervenir en los dis-
positivos complementarios a los
cinturones de seguridad delan-
teros, con el propósito de evitar
una activación intempestiva que
pueda ocasionar accidentes.
– El control de las características
eléctricas del sistema de ignición
solo debe realizarlo el personal
especialmente formado y con
herramientas adecuadas.
– Cuando se vaya a desgua-
zar el vehículo, diríjase a un
Representante de la marca para
eliminar el generador de gas de
los pretensores y de los airbags.
Pretensores
Los pretensores sirven para adaptar el
cinturón al cuerpo, acoplar al ocupante
contra su asiento y aumentar así su efi-
cacia.
Con el contacto puesto, en un choque
frontal importante y según la violencia
del mismo, el sistema puede activar:
– el pretensor del enrollador del cintu-
rón de seguridad 1 que retrae instan-
táneamente el cinturón.
1

1.21
Indicación de funcionamiento
Al poner el contacto, el testigo å
se enciende en el cuadro de instrumen-
tos y se apaga tras unos segundos.
Si, al poner el contacto, no se enciende
o se enciende con el motor girando,
señala un fallo del sistema.
En estos dos casos, consulte lo antes
posible a un Representante de la
marca.
Funcionamiento
El sistema sólo es operativo con el con-
tacto puesto.
Cuando se produce una colisión vio-
lenta de tipo frontal, capaz de causar
una gran desaceleración detectada
por los sensores, el/los airbag(s) se
llena(n) rápidamente para amortiguar
el impacto de la cabeza y del tórax del
conductor en el volante y del pasa-
jero en el salpicadero. A continuación,
inmediatamente tras la colisión, se
vacían automáticamente, con la finali-
dad de evitar cualquier obstáculo para
salir del vehículo.
Airbags del conductor y del
pasajero
Estos están instalados en las dos posi-
ciones delanteras.
La palabra airbag en el volante, en el
panel de instrumentos y una viñeta en
la parte inferior del parabrisas le re-
cuerdan la presencia de este equipo.
El sistema de airbag uti-
liza un principio pirotécnico,
lo que explica que al des-
plegarse produzca calor,
emita humo (lo que no significa un
conato de incendio) y genere un
ruido de detonación. El despliegue
del airbag, que debe ser inmediato,
puede provocar daños en la superfi-
cie de la piel u otras molestias.
Renault no recomienda la
instalación de un sistema
de retención infantil en el
asiento frontal debido al
riesgo que corre el niño en caso de
actuación del airbag.
Cada sistema de airbag está com-
puesto por:
– un airbag y su generador de gas,
montados sobre el volante y en el
panel para el conductor y el pasa-
jero, respectivamente;
– un cajetín electrónico de vigilancia
del sistema que activa el quemador
eléctrico del generador de gas;
– un único testigo de control å;
– captadores independientes.

1.22

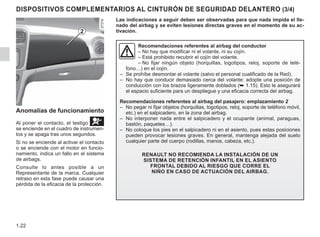

Recomendaciones referentes al airbag del conductor
– No hay que modificar ni el volante, ni su cojín.
– Está prohibido recubrir el cojín del volante.
– No fijar ningún objeto (horquillas, logotipos, reloj, soporte de telé-
fono…) en el cojín.
– Se prohíbe desmontar el volante (salvo el personal cualificado de la Red).
– No hay que conducir demasiado cerca del volante: adopte una posición de
conducción con los brazos ligeramente doblados (➥ 1.15). Esto le asegurará
el espacio suficiente para un despliegue y una eficacia correcta del airbag.
Recomendaciones referentes al airbag del pasajero: emplazamiento 2
– No pegar ni fijar objetos (horquillas, logotipos, reloj, soporte de teléfono móvil,
etc.) en el salpicadero, en la zona del airbag.
– No interponer nada entre el salpicadero y el ocupante (animal, paraguas,
bastón, paquetes…).
– No coloque los pies en el salpicadero ni en el asiento, pues estas posiciones
pueden provocar lesiones graves. En general, mantenga alejada del suelo
cualquier parte del cuerpo (rodillas, manos, cabeza, etc.).
Renault no recomienda la instalación de un
sistema de retención infantil en el asiento
frontal debido al riesgo que corre el
niño en caso de actuación del airbag.
Las indicaciones a seguir deben ser observadas para que nada impida el lle-
nado del airbag y se eviten lesiones directas graves en el momento de su ac-
tivación.
2
Anomalías de funcionamiento
Al poner el contacto, el testigo å
se enciende en el cuadro de instrumen-
tos y se apaga tras unos segundos.
Si no se enciende al activar el contacto
o se enciende con el motor en funcio-
namiento, indica un fallo en el sistema
de airbags.
Consulte lo antes posible a un
Representante de la marca. Cualquier
retraso en esta fase puede causar una
pérdida de la eficacia de la protección.

1.23
Las indicaciones a seguir deben ser observadas para que nada impida el llenado del airbag y se eviten lesiones directas
graves en el momento de su activación.
El airbag está pensado para completar la acción del cinturón de seguridad; el airbag y el cinturón de seguridad cons-
tituyen elementos indisociables del mismo sistema de protección. Por ello, es obligatorio llevar siempre puesto el
cinturón de seguridad. El incumplimiento de esta regla expone a los ocupantes del vehículo a lesiones más graves
en caso de accidente y también puede agravar los riesgos de lesiones en la piel (aunque pequeños y reversibles),
inherentes al disparo del propio airbag.
La activación de los airbags en caso de vuelco o de choque trasero, incluso violento, no es sistemática. Los choques bajo el
vehículo al subir o bajar de las aceras, baches en la calzada, piedras, etc. pueden provocar la activación de estos sistemas.
– Cualquier intervención o modificación en el sistema completo de airbag, del conductor o del pasajero (airbag, caja electró-
nica, cableado, etc.) está estrictamente prohibida (excepto para el personal cualificado de la red de la marca).
– Solo se permite manipular el sistema del airbag al personal cualificado de la red de la marca para preservar su correcto
funcionamiento y para evitar que se active de forma intempestiva.
– Como medida de seguridad, haga verificar el sistema de airbag si el vehículo ha sido objeto de un accidente, de un robo o
de una tentativa de robo.
– Al prestar o vender el vehículo, informe al usuario o al nuevo propietario de estas condiciones de uso y entréguele este
manual.
– Cuando se vaya a desguazar el vehículo, diríjase a un Representante de la marca para la eliminación del generador o los
generadores de gases.

1.24
DISPOSITIVOS DE PROTECCIÓN LATERAL
Airbags laterales
Se trata de airbags que pueden equipar
los asientos delanteros y que se des-
pliegan en el costado de los asientos
(lado puerta) con la finalidad de prote-
ger a los ocupantes en caso de choque
lateral violento.
Advertencias que afectan al airbag lateral
– Colocación de fundas: los asientos equipados con airbag necesitan
unas fundas específicas para el vehículo. Consulte a un Representante
de la marca para saber si están disponibles dichas fundas. El empleo
de cualquier otro tipo de funda (o de fundas específicas para otro vehículo)
podría afectar al correcto funcionamiento de estos airbags y, por tanto, a su
seguridad.
– No poner accesorios ni objetos, ni dejar que haya animales entre el respaldo,
la puerta y los revestimientos interiores. Tampoco se debe cubrir el respaldo
del asiento con objetos tales como ropa o accesorios. Esto podría afectar al
correcto funcionamiento del airbag o provocar lesiones al desplegarse.
– Se prohíbe cualquier desmontaje o modificación del asiento y de las tapicerías
interiores salvo al personal cualificado de la Red de la marca.

1.25
mayores de 7,5 años. Podrán ser trans-
portados en el asiento trasero utili-
zando el cinturón de seguridad disponi-
ble en el vehículo. Consulte siempre la
reglamentación en vigor en el país en
el que circule.
Antes de montar un asiento para niños,
lea el manual correspondiente y res-
pete las instrucciones. En caso de di-
ficultades al instalarlo, contacte con el
fabricante del equipamiento. Conserve
el manual con el asiento.
Seguridad NIÑOS: información general
Transporte de niños
Cumpla con la legislación local del país
en el que se encuentre.
Al igual que el adulto, el niño debe
estar correctamente sentado y sujeto
sea cual sea el trayecto. Usted es res-
ponsable de los niños que transporta.
El niño no es como un adulto en minia-
tura. Está expuesto a riesgos de lesio-
nes específicas ya que sus músculos
y sus huesos están en pleno desarro-
llo. El cinturón de seguridad solo no es
adecuado para su transporte. Utilice el
asiento para niños apropiado y haga un
uso correcto del mismo.
Utilización de un asiento para
niños
El nivel de protección ofrecido por el
asiento para niños depende de su ca-
pacidad para retener a su hijo y de su
instalación. Una mala instalación com-
promete la protección del niño en caso
de frenado brusco o de choque.
Antes de comprar un asiento para
niños, compruebe que cumple la regla-
mentación del país donde usted se en-
cuentra y que se puede montar en su
vehículo. Consulte a un Representante
de la marca para saber cuáles son los
asientos recomendados para su vehí-
culo.
No es necesario transportar en ningún
sistema de retención infantil a los niños
Un choque a 50 km/h re-
presenta una caída de
10 metros. ¡No sujetar a
un niño equivale a dejarle
jugar en un balcón en un cuarto piso
sin barandilla!
Nunca lleve a un niño en brazos. En
caso de accidente, no le podrá su-
jetar aunque lleven puesto el cintu-
rón.
Si su vehículo ha estado implicado
en un accidente de tráfico, cambie
el asiento para niños y haga veri-
ficar los cinturones y los anclajes
ISOFIX, si el vehículo cuenta con
este sistema.
Para impedir la apertura de las puertas desde dentro, utilice el dispositivo
«Seguridad niños» (consulte la sección «Apertura y cierre de las puer-
tas» en el capítulo 1).
Dé ejemplo utilizando siem-
pre el cinturón de seguridad
y enseñe a los niños a abro-
chárselo correctamente en
todo momento y a entrar y salir del
vehículo por el lado opuesto al del
tráfico. No utilice un asiento para
niños de ocasión o sin manual de
utilización.
Procure que ningún objeto, en
el asiento para niños o cerca del
mismo, obstruya su instalación. No
deje nunca un niño sin vigilancia en
el vehículo.
Asegúrese de que el niño perma-
nece sujeto y de que su sillita o su
cinturón estén correctamente regu-
lados y ajustados. Evite las ropas
demasiado gruesas que producen
holgura con las correas.
No deje que el niño saque la
cabeza o los brazos por la ventana.
Compruebe que el niño conserva
una postura adecuada durante todo
el trayecto, sobre todo si está dor-
mido.

1.26
seguridad niños: elección del asiento para niños
Asiento para niños con la espalda
mirando a la carretera
La cabeza de un bebé es, en propor-
ción, más pesada que la de un adulto
y su cuello es muy frágil. Transporte al
niño el mayor tiempo posible en esta
posición (hasta la edad de 2 años como
mínimo); sujeta la cabeza y el cuello.
Elija un asiento envolvente para una
mejor protección lateral y cámbielo
cuando la cabeza del niño rebase el
casco del asiento.
Asiento para niños frente a la
carretera
La cabeza y el abdomen de los niños
son las partes que se deben proteger
prioritariamente. Un asiento para niños
frente a la carretera sólidamente fijado
al vehículo reduce los riesgos de im-
pacto de la cabeza. Transporte a su
hijo en un asiento en el sentido de la
marcha con un arnés mientras su esta-
tura lo permita.
mejor protección lateral.
Elevadores
A partir de 15 kg o 4 años el niño puede
viajar en un asiento elevador que per-
mite adaptar el cinturón de seguridad a
su morfología. El cojín del asiento ele-
vador debe estar provisto de guías que
coloquen el cinturón sobre los muslos
del niño y no sobre el vientre. Se acon-
seja un respaldo regulable en altura y
equipado de una guía para el cinturón
para colocar el cinturón en el centro del
hombro. El cinturón nunca debe estar
sobre el cuello o sobre el brazo.
mejor protección lateral .

1.27

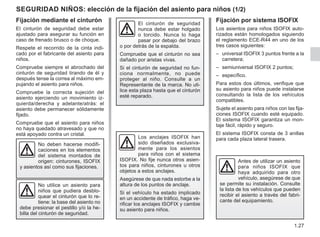

seguridad NIÑOS: elección de la fijación del asiento para niños (1/2)
Fijación mediante el cinturón
El cinturón de seguridad debe estar
ajustado para asegurar su función en
caso de frenado brusco o de choque.
Respete el recorrido de la cinta indi-
cado por el fabricante del asiento para
niños.
Compruebe siempre el abrochado del
cinturón de seguridad tirando de él y
después tense la correa al máximo em-
pujando el asiento para niños.
Compruebe la correcta sujeción del
asiento ejerciendo un movimiento iz-
quierda/derecha y adelante/atrás: el
asiento debe permanecer sólidamente
fijado.
Compruebe que el asiento para niños
no haya quedado atravesado y que no
está apoyado contra un cristal.
El cinturón de seguridad
nunca debe estar holgado
o torcido. Nunca lo haga
pasar por debajo del brazo
o por detrás de la espalda.
Compruebe que el cinturón no sea
dañado por aristas vivas.
Si el cinturón de seguridad no fun-
ciona normalmente, no puede
proteger al niño. Consulte a un
Representante de la marca. No uti-
lice esta plaza hasta que el cinturón
esté reparado.
No utilice un asiento para
niños que pudiera desblo-
quear el cinturón que lo re-
tiene: la base del asiento no
debe presionar el pestillo y/o la he-
billa del cinturón de seguridad.
No deben hacerse modifi-
caciones en los elementos
del sistema montados de
origen: cinturones, ISOFIX
y asientos así como sus fijaciones.
Antes de utilizar un asiento
para niños ISOFIX que
haya adquirido para otro
vehículo, asegúrese de que
se permite su instalación. Consulte
la lista de los vehículos que pueden
recibir el asiento a través del fabri-
cante del equipamiento.
Fijación por sistema ISOFIX
Los asientos para niños ISOFIX auto-
rizados están homologados siguiendo
el reglamento ECE-R44 en uno de los
tres casos siguientes:
– universal ISOFIX 3 puntos frente a la
carretera;
– semiuniversal ISOFIX 2 puntos;
– específico.
Para estos dos últimos, verifique que
su asiento para niños puede instalarse
consultando la lista de los vehículos
compatibles.
Sujete el asiento para niños con las fija-
ciones ISOFIX cuando esté equipado.
El sistema ISOFIX garantiza un mon-
taje fácil, rápido y seguro.
El sistema ISOFIX consta de 3 anillas
para cada plaza lateral trasera.
Los anclajes ISOFIX han
sido diseñados exclusiva-
mente para los asientos
para niños con el sistema
ISOFIX. No fije nunca otros asien-
tos para niños, cinturones u otros
objetos a estos anclajes.
Asegúrese de que nada estorbe a la
altura de los puntos de anclaje.
Si el vehículo ha estado implicado
en un accidente de tráfico, haga ve-
rificar los anclajes ISOFIX y cambie
su asiento para niños.

1.28
Tercera anilla en la bandeja trasera
(según el vehículo)
Para acceder, levante la tapa 4.
Fije el gancho de la cinta en una de las
anillas 3.
Tense la cinta 2 para que el respaldo
del asiento para niños esté en contacto
con el respaldo del asiento del vehí-
culo.
seguridad NIÑOS: elección de la fijación del asiento para niños (2/2)
FIjación por sistema ISOFIX
(continuación)
Las dos anillas 1 están situadas entre
el respaldo y el cojín del asiento y están
identificadas con una marca.
La tercera anilla 3 se utiliza para atar la
cinta superior de algunos asientos para
niños.
Tercera anilla en el respaldo del
asiento trasero (según el vehículo)
Pase la cinta 2 entre el respaldo y la
bandeja trasera. Para tanto, abata el
respaldo (➥ 3.20). Fije el gancho en
una de las anillas 3 con el símbolo 
y asegúrese que se encuentre direccio-
nado hacia arriba.
Aún con el respaldo abatido, tense la
cinta 2 para que el respaldo del asiento
para niños esté en contacto con el res-
paldo del asiento del vehículo.
Vuelva el respaldo à su posición ori-
ginal, fije el asiento en las anillas 1 y
asegúrese que la cinta 2 se encuentra
tensionada. Caso necesario, tense la
cinta 2 nuevamente.
Fije imperativamente la
cinta del asiento para niños
en la anilla correspon-
diente.
No debe utilizar ningún otro punto
de fijación.
1
3
4
4
2
3

1.29

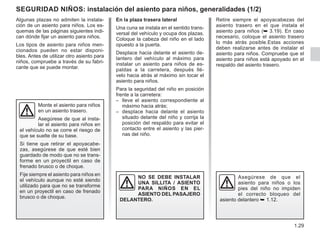

Seguridad niños: instalación del asiento para niños, generalidades (1/2)
Algunas plazas no admiten la instala-
ción de un asiento para niños. Los es-
quemas de las páginas siguientes indi-
can dónde fijar un asiento para niños.
Los tipos de asiento para niños men-
cionados pueden no estar disponi-
bles. Antes de utilizar otro asiento para
niños, compruebe a través de su fabri-
cante que se puede montar.
Monte el asiento para niños
en un asiento trasero.
Asegúrese de que al insta-
lar el asiento para niños en
el vehículo no se corre el riesgo de
que se suelte de su base.
Si tiene que retirar el apoyacabe-
zas, asegúrese de que esté bien
guardado de modo que no se trans-
forme en un proyectil en caso de
frenado brusco o de choque.
Fije siempre el asiento para niños en
el vehículo aunque no esté siendo
utilizado para que no se transforme
en un proyectil en caso de frenado
brusco o de choque.
En la plaza trasera lateral
Una cuna se instala en el sentido trans-
versal del vehículo y ocupa dos plazas.
Coloque la cabeza del niño en el lado
opuesto a la puerta.
Desplace hacia delante el asiento de-
lantero del vehículo al máximo para
instalar un asiento para niños de es-
paldas a la carretera, después llé-
velo hacia atrás al máximo sin tocar el
asiento para niños.
Para la seguridad del niño en posición
frente a la carretera:
– lleve el asiento correspondiente al
máximo hacia atrás;
– desplace hacia delante el asiento
situado delante del niño y corrija la
posición del respaldo para evitar el
contacto entre el asiento y las pier-
nas del niño.
NO SE DEBE INSTALAR
UNA SILLITA / ASIENTO
PARA NIÑOS EN EL
ASIENTO DEL PASAJERO
DELANTERO.
Asegúrese de que el
asiento para niños o los
pies del niño no impiden
el correcto bloqueo del
asiento delantero ➥ 1.12.
Retire siempre el apoyacabezas del
asiento trasero en el que instala el
asiento para niños (➥ 3.19). En caso
necesario, coloque el asiento trasero
lo más atrás posible.Estas acciones
deben realizarse antes de instalar el
asiento para niños. Compruebe que el
asiento para niños está apoyado en el
respaldo del asiento trasero.

1.30
Seguridad niños: instalación del asiento para niños, generalidades (2/2)
Las etiquetas A ubicadas a ambos
lados del parasol del pasajero 1 (como
en el ejemplo de etiqueta anterior), le
recuerdan estas instrucciones.
PELIGRO
Debido a la incompati-
bilidad entre el desplie-
gue del airbag del pa-
sajero delantero y la colocación
de un asiento para niños de es-
paldas a la carretera, no instale
NUNCA un sistema de retención
de niños de espaldas a la carre-
tera en un asiento equipado con un
AIRBAG frontal ACTIVO. Puede
provocar la MUERTE del NIÑO o
LESIONES GRAVES.
A
1
A

1.31
ASIENTOS PARA NIÑOS: fijación mediante cinturón de seguridad (1/3)
¬Plaza que permite la fijación me-
diante el cinturón de un asiento homo-
logado «Universal».
Versión 5 puertas
²Plaza que no permite la instala-
ción de un asiento para niños.
NO SE DEBE INSTALAR
PARA NIÑOS EN EL
DELANTERO.
La utilización de un sistema
de seguridad para niños in-
adecuado para este vehí-
culo no protegerá correcta-
mente al bebé o al niño. Se corre el
riesgo de que sufra heridas graves
o mortales.

1.32
¬Plaza que permite la fijación me-
diante el cinturón de un asiento homo-
logado «Universal».
Versión 4 puertas
NO SE DEBE INSTALAR
PARA NIÑOS EN EL
DELANTERO.
riesgo de que sufra heridas graves
o mortales.

1.33
El cuadro de más abajo contiene información sobre modelos internacionales recomendados para el transporte de niños.
Para datos locales específicos, consulte la legislación de su país.
Tipo de asiento para niños
Versiones 4 y 5 puertas
Peso del niño
Asiento delantero
del pasajero
Plazas traseras
laterales
Plaza trasera
central
Cuna transversal
Grupo 0
a 10 kg X U (1) X
Silla de espaldas a la carre-
tera
Grupo 0 ó 0+
10 kg y 13 kg X U (2) U (2)
Asiento de espaldas a la
carretera
Grupo 0+ y 1
de 13 kg y de 9 a 18 kg X U (2) U (2)
Asiento frente a la carretera
Grupo 1
9 a 18 kg X U (3) U (3)
Cojín elevador
Grupo 2 y 3
15 a 25 kg y 22 a 36 kg X U (3) U (3)
X =
Asiento no autorizado para la instalación de una silla para niños.
U =
Asiento que permite la fijación, mediante el cinturón de seguridad, de un asiento comercial homologado «Universal»; com-
pruebe que se pueda montar.
(1)
Una cuna se instala en el sentido transversal del vehículo y ocupa, como mínimo, dos plazas. Coloque la cabeza del niño del
lado más alejado de la puerta del vehículo.
(2)
En caso necesario, lleve el asiento del vehículo lo más atrás posible. Para instalar un asiento para niños de espaldas a la ca-
rretera, desplace al máximo hacia delante el asiento delantero del vehículo y, a continuación, llévelo hacia atrás al máximo
sin tocar el asiento para niños.
(3)
Retire siempre el apoyacabezas del asiento trasero en el que esté instalado el asiento para niños. Estas acciones deben rea-
lizarse antes de instalar el asiento para niños ➥ 3.19. Desplace hacia delante el asiento situado delante del niño y recoloque
el respaldo para evitar el contacto entre el asiento y las piernas del niño.

1.34

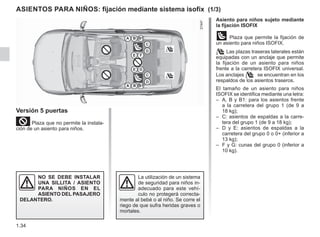

Asiento para niños sujeto mediante
la fijación ISOFIX
ü Plaza que permite la fijación de
un asiento para niños ISOFIX.
 Las plazas traseras laterales están
equipadas con un anclaje que permite
la fijación de un asiento para niños
frente a la carretera ISOFIX universal.
Los anclajes  se encuentran en los
respaldos de los asientos traseros.
El tamaño de un asiento para niños
ISOFIX se identifica mediante una letra:
– A, B y B1: para los asientos frente
a la carretera del grupo 1 (de 9 a
18 kg);
– C: asientos de espaldas a la carre-
tera del grupo 1 (de 9 a 18 kg);
– D y E: asientos de espaldas a la
carretera del grupo 0 o 0+ (inferior a
13 kg);
– F y G: cunas del grupo 0 (inferior a
10 kg).
ASIENTOS PARA NIÑOS: fijación mediante sistema isofix (1/3)
Versión 5 puertas
NO SE DEBE INSTALAR
PARA NIÑOS EN EL
DELANTERO.
riego de que sufra heridas graves o
mortales.

1.35
Versión 4 puertas
NO SE DEBE INSTALAR
PARA NIÑOS EN EL
DELANTERO.
Asiento para niños sujeto mediante
la fijación ISOFIX
ü Plaza que permite la fijación de
un asiento para niños ISOFIX.
 Las plazas traseras laterales están
equipadas con un anclaje que permite
la fijación de un asiento para niños
frente a la carretera ISOFIX universal.
Los anclajes  se encuentran en
los respaldos de los asientos traseros
o, según el vehículo, bajo tapas en la
bandeja trasera.
El tamaño de un asiento para niños
ISOFIX se identifica mediante una letra:
– A, B y B1: para los asientos frente
a la carretera del grupo 1 (de 9 a
18 kg);
– C: asientos de espaldas a la carre-
tera del grupo 1 (de 9 a 18 kg);
– D y E: asientos de espaldas a la
carretera del grupo 0 o 0+ (inferior a
13 kg);
– F y G: cunas del grupo 0 (inferior a
10 kg).
riego de que sufra heridas graves o
mortales.

1.36
El cuadro de más abajo contiene información sobre modelos internacionales recomendados para el transporte de niños. Para
datos locales específicos, consulte la legislación de su país.
Tipo de asiento para niños
versiones 4 y 5 puertas
Peso del niño
Tamaño del
asiento
Asiento
delantero del
pasajero
Plazas traseras
laterales
Plaza trasera
central
Cuna transversal
Homologado grupo 0
a 10 kg F - G X X X
carretera
Homologado grupo 0 ó 0+
10 kg y 13 kg E X IL (1) X
carretera
Homologado grupo 0+ ó 1
de 13 kg y
de 9 a 18 kg
C X IL (1) X
D X IL (1) X
Asiento frente a la carretera
Homologado grupo 1
9 kg a 18 kg A, B, B1 X IUF - IL (2) X
Cojín elevador
Homologado grupo 2 ó 3
15 a 25 kg y
22 a 36 kg
– X IUF - IL (2) X
X =
Asiento no autorizado para la instalación de una silla para niños ISOFIX.
IUF / IL =
Asiento que admite, para los vehículos que se encuentren equipados, la fijación mediante sujeciones ISOFIX de un
asiento para niños con homologación «Universal / semiuniversal o específico de un vehículo»; compruebe que se pueda
montar.
(1)
En caso necesario, lleve el asiento del vehículo lo más atrás posible. Para instalar un asiento para niños de espaldas a la ca-
rretera, desplace al máximo hacia delante el asiento delantero del vehículo y, a continuación, llévelo hacia atrás al máximo
sin tocar el asiento para niños.
(2)
Retire siempre el apoyacabezas del asiento trasero en el que esté instalado el asiento para niños. Estas acciones deben rea-
lizarse antes de instalar el asiento para niños ➥ 3.19. Desplace hacia delante el asiento situado delante del niño y recoloque
el respaldo para evitar el contacto entre el asiento y las piernas del niño.

1.37
RETROVISORES
Retrovisores exteriores con
mando manual
Para orientar el retrovisor, accione la
manecilla 1.
Retrovisores exteriores
abatibles
Los retrovisores externos son abati-
bles: basta con abatirlos manualmente
contra el cristal de la puerta.
Retrovisores exteriores con
mando eléctrico
Con el contacto puesto, accione el
botón 2:
– posición A para ajustar el retrovisor
izquierdo;
– posición B para ajustar el retrovisor
derecho;
– 0 es la posición inactiva;
Mantenga siempre el contactor en la
posición central («0») para evitar que la
batería se descargue.
Retrovisor interior
El retrovisor interior es orientable.
En conducción nocturna, para no ser
deslumbrado por los faros de un vehí-
culo de atrás, regule la palanca 3.
A
0
B
3
1
efectúe estos reglajes con
el vehículo parado.
2
Los objetos que se obser-
van en el retrovisor de la
puerta están en realidad
más cerca de lo que apa-
rentan. Por su seguridad, tenga
esto en cuenta para evaluar correc-
tamente la distancia antes de cual-
quier maniobra.

1.38
PUESTO DE CONDUCCIÓN (1/2)
2
1 3 4 5 6 7 8 9 10 11
12
13
14
15
16
29 28
30
31
25 24 23 22 21 20 17
32
18
19
27 26

1.39
PUESTO DE CONDUCCIÓN (2/2)
La presencia de los equipamientos DEPENDE DE LA VERSIÓN DEL VEHÍCULO Y DEL PAÍS.
1 Aireador lateral.
2 Boca de desempañado lateral.
3 Manecilla de:
– indicador de dirección,
– iluminación exterior,
– luces delanteras de niebla,
4 Cuadro de instrumentos.
5 Emplazamiento para el airbag del
conductor y bocina.
6 –
Manecilla del limpia / lavacrista-
les del parabrisas y de la luneta
trasera.
–
Mando de desfile de las informa-
ciones del ordenador de a bordo.
7 Aireadores centrales.
8 Boca de desempañado central.
9 Emplazamiento del airbag del pasa-
jero.
10 Boca de desempañado lateral.
11
Aireador lateral.
12
Guantera.
13
Mando de luces de advertencia.
14
Mando de bloqueo eléctrico de las
puertas.
15
Emplazamiento para la radio o por-
taobjetos.
16
Comandos de climatización.
17
Obturador.
18
Obturador.
19
Testigo de alerta del cinturón con-
ductor desabrochado.
20
Portavasos o emplazamiento para
cenicero (accesorio opcional).
21
Toma de accesorios.
22
Freno de mano.
23
Palanca de velocidades.
24
Mando de activación/desactivación
de la ayuda de aparcamiento.
25
Mando general del regulador/limita-
dor de velocidad.
26
Encendido.
27
Mandos satélite radio.
28
Contactor principal para:
– limitador de velocidad,
– regulador de velocidad.
29
Mando de apertura del capot motor.
30
Mando de:
– Apertura puerta del maletero.
y/o
– Activación/desactivación de la
ayuda de aparcamiento,
31
Mando de reglaje de los retrovisores
exteriores.
32
Tapa de los fusibles.

1.40
Ú Testigo de carga de la bate-
ría
Si se enciende circulando, indica
una descarga del circuito eléctrico.
Deténgase y consulte rápidamente a
un Representante de la marca.
å Testigo del airbag
Se enciende con el contacto
puesto y se apaga pasados unos se-
gundos. Si no se enciende al poner el
contacto, o si parpadea, señala un fallo
del sistema. Consulte rápidamente a
x Testigo antibloqueo de
ruedas
Se enciende al poner el contacto y des-
pués se apaga pasados unos segun-
dos.
Si no se apaga después de poner el
contacto o si se enciende circulando,
señala un fallo del sistema de antiblo-
queo de ruedas. El sistema de frenado
estará entonces asegurado como en
un vehículo no equipado con sistema
ABS.
Consulte a un Representante de la
marca rápidamente.
Cuadro de instrumentos A
Se ilumina al poner el contacto
á Testigo de las luces altas
k Testigo de las luces bajas
g Testigo de las luces delante-
ras de niebla
c Testigo del indicador de di-
rección izquierdo
b Testigo del indicador de di-
rección derecho
Å Testigo indicador de puertas
abiertas
Se enciende con el contacto puesto
cuando una de las puertas se encuen-
tre abierta o mal cerrada ➥ 1.8.
Testigos luminosos (1/3)
La presencia y el funcionamiento de los testigos DEPENDEN DEL EQUIPAMIENTO DEL VEHÍCULO Y DEL PAÍS.
A
La ausencia de respuesta visual o sonora del cuadro indica un fallo del
cuadro de instrumentos. Ante esta situación, detenga inmediatamente el
vehículo, respetando las normas de tráfico. Asegúrese de que el vehí-
culo esté correctamente estacionado y llame a un Representante de la
marca.
No observar estas recomendaciones puede provocar daños en el vehículo que
son responsabilidad del conductor.

1.41

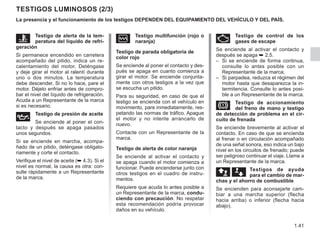

Ä Testigo de control de los
gases de escape
Se enciende al activar el contacto y
después se apaga ➥ 2.5.
– Si se enciende de forma continua,
consulte lo antes posible con un
Representante de la marca;
– Si parpadea, reduzca el régimen del
motor hasta que desaparezca la in-
termitencia. Consulte lo antes posi-
ble a un Representante de la marca.
D Testigo de accionamiento
del freno de mano y testigo
de detección de problema en el cir-
cuito de frenada
Se enciende brevemente al activar el
contacto. En caso de que se encienda
al frenar o en circulación acompañado
de una señal sonora, eso indica un bajo
nivel en los circuitos de frenado; puede
ser peligroso continuar el viaje. Llame a
äæ Testigos de ayuda
para el cambio de mar-
chas y el ahorro de combustible
Se encienden para aconsejarle cam-
biar a una marcha superior (flecha
hacia arriba) o inferior (flecha hacia
abajo).
Ô Testigo de alerta de la tem-
peratura del líquido de refri-
geración
Si permanece encendido en carretera
acompañado del pitido, indica un re-
calentamiento del motor. Deténgase
y deje girar el motor al ralentí durante
uno o dos minutos. La temperatura
debe descender. Si no lo hace, pare el
motor. Déjelo enfriar antes de compro-
bar el nivel del líquido de refrigeración.
Acuda a un Representante de la marca
si es necesario.
À Testigo de presión de aceite
Se enciende al poner el con-
tacto y después se apaga pasados
unos segundos.
Si se enciende en marcha, acompa-
ñado de un pitido, deténgase obligato-
riamente y corte el contacto.
Verifique el nivel de aceite (➥ 4.3). Si el
nivel es normal, la causa es otra: con-
sulte rápidamente a un Representante
de la marca.
Ò Testigo multifunción (rojo o
naranja)
Testigo de parada obligatoria de
color rojo
Se enciende al poner el contacto y des-
pués se apaga en cuanto comienza a
girar el motor. Se enciende conjunta-
mente con otros testigos a la vez que
se escucha un pitido.
Para su seguridad, en caso de que el
testigo se encienda con el vehículo en
movimiento, pare inmediatamente, res-
petando las normas de tráfico. Apague
el motor y no intente arrancarlo de
nuevo.
Contacte con un Representante de la
marca.
Testigo de alerta de color naranja
Se enciende al activar el contacto y
se apaga cuando el motor comienza a
funcionar. Puede encenderse junto con
otros testigos en el cuadro de instru-
mentos.
Requiere que acuda lo antes posible a
un Representante de la marca, condu-
ciendo con precaución. No respetar
esta recomendación podría provocar
daños en su vehículo.

1.42
Los testigos de nivel
mínimo de combustible fun-
cionan de manera indepen-
diente.
La luz del pequeño depósito adicio-
nal  se enciende cuando el
nivel de este es bajo. Este testigo
no tiene ninguna relación con el in-
dicador L, que únicamente se
refiere al depósito principal.
La presencia del indicador
del pequeño depósito adi-
cional depende de la ver-
sión de su vehículo. Si no
se encuentra equipado con este
dispositivo, será necesario proce-
der a una verificación visual perió-
dicamente del nivel de combustible
en ese depósito.
 Testigo de control dinámico
de conducción (ESC) y sis-
tema antipatinado
Hay varios casos de encendido del tes-
tigo: ➥ 2.10.
Ï¦Testigos del regulador
de velocidad ➥ 2.16
Ð Testigo del limitador de velo-
cidad ➥ 2.13
L Testigo de alerta de mínimo
carburante
Se enciende al activar el contacto y se
apaga tras algunos segundos. Si se en-
ciende en circulación acompañado de
una señal sonora, haga un repostaje
en cuanto pueda. La autonomía res-
tante es de aproximadamente 50 km a
partir de la primera vez que la luz se
encienda.
 Testigo de alerta del nivel
mínimo de combustible en el
depósito secundario Flex
Se enciende al poner el contacto y se
apaga pasados algunos segundos. Si
se enciende con el vehículo en movi-
miento, llene lo más rápido posible el
depósito secundario Flex, situado en el
compartimento del motor.
Se recomienda rellenar el depósito se-
cundario con gasolina aditivada y con
el motor apagado.
B
Consola B
ç Testigo de alerta del cintu-
rón del conductor desabro-
chado
Se enciende en la consola B al arran-
car el motor si el cinturón no está abro-
chado y el vehículo alcanza una velo-
cidad de 20 km/h aproximadamente,
permanece encendido y se escucha
una señal durante unos dos minutos
A

1.43
VISORES Y TESTIGOS
Cuentavueltas 1 (r.p.m. x
1000)
1 2
Pantalla A
Odómetro de distancia total recorrida,
odómetro de la distancia parcial reco-
rrida, reloj.
Ordenador de a bordo y
sistema de alertas A
(según el vehículo) ➥ 1.44
Indicador de temperatura del
líquido de refrigeración 5
El número de rectángulos encendidos
depende de la temperatura del agua
del motor. Solo habrá una advertencia
si los tres últimos rectángulos están en-
cendidos.
3
A
Indicador de velocidad 2
(km/h)
Indicador del nivel de
carburante 3
El número de trazos encendidos indica
el nivel de carburante. Cuando se al-
canza el nivel mínimo, los trazos se
apagan y el testigo 4 se enciende unos
kilómetros.
4
5

1.44
ORDENADOR DE A BORDO (1/4)
Interpretación de ciertos
valores visualizados tras la
señal de arranque
(reinicio mediante la tecla de
selección 2)
Los valores de consumo medio, auto-
nomía y velocidad media son cada vez
más estables y significativos a medida
que la distancia recorrida aumenta
desde el último punto de referencia.
En los primeros kilómetros, recorri-
dos tras el último punto de referencia,
se puede constatar que la autonomía
aumenta al circular. Esto es debido
al hecho de que esta tiene en cuenta
el consumo medio realizado desde el
último punto de referencia. Ahora bien,
el consumo puede disminuir cuando:
–
El vehículo sale de una fase de
aceleración;
–
el motor alcanza su temperatura
de funcionamiento;
–
se pasa de una circulación urbana
a una circulación en carretera.

En consecuencia, si el consumo medio
disminuye, la autonomía aumenta.
Display multifunción 1
Tecla de selección de la
visualización 2
La visualización depende del vehículo
y del país.
Los elementos de e a j solo están dis-
ponibles para los vehículos equipados
con un ordenador de a bordo
Desplácese por la siguiente informa-
ción pulsando el botón 2:
a) totalizador general,
b) totalizador parcial,
c) reloj,
d) temperatura exterior,
e) combustible consumido,
f) consumo medio,
g) consumo instantáneo,
h) autonomía prevista,
i) distancia recorrida,
j) velocidad media.
Las tablas de las páginas siguientes
contienen ejemplos de posibles indica-
ciones.
Puesta a cero del totalizador
parcial
Para poner a cero el totalizador parcial,
la pantalla deberá mostrar la función
«Totalizador parcial».
Ejerza una presión prolongada en la
tecla 2.
1
2

1.45
La visualización de las informaciones descritas a continuación DEPENDE DEL EQUIPAMIENTO DEL VEHÍCULO Y DEL
PAÍS.
Ejemplos de selección de
la información mostrada al
presionar sucesivamente 2
Interpretación de la información
a) Totalizador general de la distancia recorrida,
b) Totalizador parcial de la distancia recorrida,
c) Reloj (para obtener información sobre el ajuste de la hora ➥ 1.14),
d) Temperatura exterior,

1.46
PAÍS.
e) Combustible consumido desde el último punto de referencia,
f) Consumo medio desde el último punto de referencia.
Este valor solo se muestra después de haber recorrido 400 metros y
teniendo en cuenta la distancia recorrida y el combustible consumido
desde el último punto de referencia,
g) Consumo instantáneo,
h) Autonomía prevista con el carburante restante
Esta intervalo tiene en cuenta el consumo medio desde el último punto de
referencia.
Valor visualizado después de haber recorrido aproximadamente 400 metros,

1.47
PAÍS.
i) Distancia recorrida desde el último punto de referencia,
j) Velocidad media desde el último punto de referencia.
Este valor solo se visualiza después de recorrer unos 400 m.

1.48
ILUMINACIÓN EXTERIOR E INDICADORES
š Luces de posición
Gire el anillo 2 hasta que apa-
rezca el símbolo enfrente de la marca 3.
Un testigo se enciende en el cuadro de
instrumentos.
á Luces altas
Con el motor en marcha y las
luces de cruce encendidas, empuje la
manecilla 1. Este testigo se enciende
en el cuadro de instrumentos.
Para volver a obtener las luces de
cruce, tire de nuevo la manecilla 1
hacia usted.
e Apagado
Gire el anillo 2 hasta que apa-
rezca el símbolo enfrente de la marca 3.
Alarma sonora de olvido de
luces
En caso de que las luces queden en-
cendidas tras apagar el motor, sonará
una alarma cuando se abra la puerta
del conductor, para señalar que las
luces se han dejado encendidas.
Función encendido de las
luces de día
Estas luces se encienden automática-
mente en pleno día. Ellas son desac-
tivadas cuando se encienden las luces
altas o bajas.
1
2 3
1
k Luces bajas
Gire el anillo 2 hasta que
aparezca el símbolo enfrente de la
marca 3. Este testigo se enciende en el
cuadro de instrumentos.
Funcionamiento automático
Gire el anillo 2 hasta que aparezca el
símbolo AUTO enfrente de la marca 3:
con el motor girando, las luces bajas
se encienden o se apagan automática-
mente en función de la luminosidad ex-
terior, sin acción en la manecilla 1.
Antes de emprender un
viaje de noche: verifique el
buen funcionamiento del
equipamiento eléctrico.
En general, tenga la precaución
de que las luces no queden ocul-
tas (suciedad, barro, nieve, trans-
porte de objetos que puedan ocul-
tarlas…).

1.49
ILUMINACIÓN EXTERIOR E INDICADORES : reglaje de la altura de los faros
g Luces delanteras de
niebla
Gire el anillo central 4 de la manecilla 1
hasta que aparezca el símbolo enfrente
de la marca 5 y después suelte.
Para que funcione, tiene que estar se-
leccionada la posición de iluminación
exterior y entonces se enciende un tes-
tigo en el cuadro de instrumentos.
Reglaje de la altura de los
faros
Los faros se deben ajustar en función
de la distribución de la carga en el vehí-
culo.
Los faros se ajustan usando una herra-
mienta de boca Philips o hexagonal.
Coloque la herramienta en 6 y gírela en
un sentido u otro para regular los faros
en función de la distribución de la carga
en el vehículo.
Si precisa ayuda, consulte a su
Antes de emprender un
viaje de noche: verifique el
buen funcionamiento del
equipamiento eléctrico.
En general, tenga la precaución
de que las luces no queden ocul-
tas (suciedad, barro, nieve, trans-
porte de objetos que puedan ocul-
tarlas…).
6
e Apagado de las luces
de niebla
Gire el anillo central 4 de la manecilla
hasta que aparezca el símbolo enfrente
de la marca 5.
El testigo correspondiente se apaga en
el cuadro de instrumentos.
Al apagar la iluminación externa, tam-
bién se apagan los faros delanteros an-
tiniebla.
4
1
5

1.50
SEÑALES ACÚSTICAS Y LUMINOSAS
o Señales luminosas
Para obtener ráfagas lumino-
sas, tire de la manecilla 1 hacia usted.
ì Bocina
Presione en los lados del
airbag del volante A
d Luces indicadoras de
dirección
Manipule la palanca 1 en el plano del
volante y en el sentido que desee gi-
rarlo.
Modo impulsional
Durante la conducción, es posible que
el volante no se gire lo suficiente para
devolver automáticamente la palanca a
su posición inicial.
En este caso, desplace la manecilla 1
por delante de la posición de bloqueo y
suéltela. Volverá a su posición original,
pero la luz indicadora de dirección par-
padeará tres veces.
é Luces de precaución
Actúe en el contactor 2.
Este dispositivo acciona simultánea-
mente todos los indicadores de direc-
ción, incluidos los laterales.
Sólo se debe utilizar en caso de peli-
gro, para avisar a los demás automo-
vilistas de que se ve obligado a dete-
nerse en un sitio inadecuado e incluso
prohibido o en condiciones especiales
de conducción o de circulación.
Según el vehículo, en caso de una des-
aceleración muy fuerte, las luces de
precaución pueden encenderse auto-
máticamente. Puede apagarlas presio-
nando una vez el contactor 2.
1 2
1
A

1.51

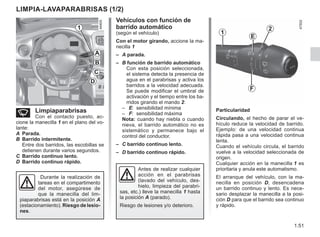

Vehículos con función de
barrido automático
Con el motor girando, accione la ma-
necilla 1
– A parada.
– B función de barrido automático
Con esta posición seleccionada,
el sistema detecta la presencia de
agua en el parabrisas y activa los
barridos a la velocidad adecuada.
Se puede modificar el umbral de
activación y el tiempo entre los ba-
rridos girando el mando 2:
– E: sensibilidad mínima
– F: sensibilidad máxima
Nota: cuando hay niebla o cuando
nieva, el barrido automático no es
sistemático y permanece bajo el
control del conductor.
– C barrido continuo lento.
– D barrido continuo rápido.
Particularidad
Circulando, el hecho de parar el ve-
hículo reduce la velocidad de barrido.
Ejemplo: de una velocidad continua
rápida pasa a una velocidad continua
lenta.
Cuando el vehículo circula, el barrido
vuelve a la velocidad seleccionada de
origen.
Cualquier acción en la manecilla 1 es
prioritaria y anula este automatismo.
El arranque del vehículo, con la ma-
necilla en posición D, desencadena
un barrido continuo y lento. Es nece-
sario desplazar la manecilla a la posi-
ción D para que el barrido sea continuo
y rápido.
LIMPIA-LAVAPARABRISAS (1/2)
n Limpiaparabrisas
Con el contacto puesto, ac-
cione la manecilla 1 en el plano del vo-
lante:
A Parada.
B Barrido intermitente.
Entre dos barridos, las escobillas se
detienen durante varios segundos.
C Barrido continuo lento.
D Barrido continuo rápido.
Antes de realizar cualquier
acción en el parabrisas
(lavado del vehículo, des-
hielo, limpieza del parabri-
sas, etc.) lleve la manecilla 1 hasta
la posición A (parado).
Riesgo de lesiones y/o deterioro.
1
D
C
B
A
Durante la realización de
tareas en el compartimento
del motor, asegúrese de
que la manecilla del lim-
piaparabrisas está en la posición A
(estacionamiento). Riesgo de lesio-
nes.
1
2
E
F

1.52

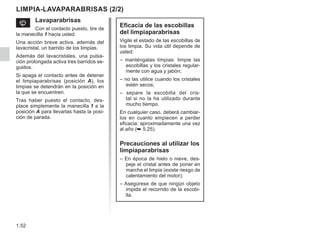

Eficacia de las escobillas
del limpiaparabrisas
Vigile el estado de las escobillas de
los limpia. Su vida útil depende de
usted:
– manténgalas limpias: limpie las
escobillas y los cristales regular-
mente con agua y jabón;
– no las utilice cuando los cristales
estén secos;
– separe la escobilla del cris-
tal si no la ha utilizado durante
mucho tiempo.
En cualquier caso, deberá cambiar-
los en cuanto empiecen a perder
eficacia: aproximadamente una vez
al año (➥ 5.25).
Precauciones al utilizar los
limpiaparabrisas
– En época de hielo o nieve, des-
peje el cristal antes de poner en
marcha el limpia (existe riesgo de
calentamiento del motor);
– Asegúrese de que ningún objeto
impida el recorrido de la escobi-
lla.
s Lavaparabrisas
Con el contacto puesto, tire de
la manecilla 1 hacia usted.
Una acción breve activa, además del
lavacristal, un barrido de los limpias.
Además del lavacristales, una pulsa-
ción prolongada activa tres barridos se-
guidos.
Si apaga el contacto antes de detener
el limpiaparabrisas (posición A), los
limpias se detendrán en la posición en
la que se encuentren.
Tras haber puesto el contacto, des-
place simplemente la manecilla 1 a la
posición A para llevarlas hasta la posi-
ción de parada.
LIMPIA-LAVAPARABRISAS (2/2)

1.53

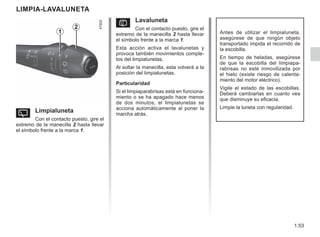

LIMPIA-LAVALUNETA
Y Limpialuneta
Con el contacto puesto, gire el
extremo de la manecilla 2 hasta llevar
el símbolo frente a la marca 1.
Antes de utilizar el limpialuneta,
asegúrese de que ningún objeto
transportado impida el recorrido de
la escobilla.
En tiempo de heladas, asegúrese
de que la escobilla del limpiapa-
rabrisas no esté inmovilizada por
el hielo (existe riesgo de calenta-
miento del motor eléctrico).
Vigile el estado de las escobillas.
Deberá cambiarlas en cuanto vea
que disminuye su eficacia.
Limpie la luneta con regularidad.
2
1
p Lavaluneta
Con el contacto puesto, gire el
extremo de la manecilla 2 hasta llevar
el símbolo frente a la marca 1.
Esta acción activa el lavalunetas y
provoca también movimientos comple-
tos del limpialunetas.
Al soltar la manecilla, esta volverá a la
posición del limpialunetas.
Particularidad
Si el limpiaparabrisas está en funciona-
miento o se ha apagado hace menos
de dos minutos, el limpialunetas se
acciona automáticamente al poner la
marcha atrás.

1.54
Para abrir el tapón del depósito de com-
bustible A, tire del mando 2 que hay a
la izquierda del asiento del conductor.
DEPÓSITO DE COMBUSTIBLE (1/3)
Capacidad utilizable del
depósito
50 litros aproximadamente.
Para el llenado, consulte el párrafo «lle-
nado de combustible».
Aparque su vehículo correctamente
(apague el motor del vehículo, retire la
llave de contacto y ponga el freno de
mano o introduzca una velocidad, pri-
mera o marcha atrás).
Se ha previsto un portatapón 1 en el
batiente de la tapa para facilitar el re-
postaje.
Una vez llenado el depósito, com-
pruebe el cierre del tapón y de la por-
tezuela.
Tapón de reabasteci-
miento: es específico. Si
tuviese que sustituirlo, ase-
gúrese de que sea idén-
tico al tapón original. Consulte a un
No manipule el tapón cerca de una
llama o de una fuente de calor.
No lave la zona de llenado con un
limpiador de alta presión.
Llenado de combustible
Introduzca la manguera y llévela hasta
el tope antes de activar la pistola para
llenar el depósito (riesgo de salpicadu-
ras).
Manténgala en esta posición durante
toda la operación de llenado.
Tras la primera parada automática y
hasta terminar el llenado, sólo es po-
sible hacer otras dos paradas como
máximo, con el fin de preservar un vo-
lumen de expansión
Durante el reabastecimiento de com-
bustible, procure que no entre agua.
La válvula y su contorno deben quedar
limpios.
No lave la zona de llenado
con un limpiador de alta
presión.
A
1
2
Utilice un combustible de
calidad que cumpla las
normas específicas en
vigor en cada país y que
siga obligatoriamente las indica-
ciones de la etiqueta situada en la
tapa del depósito de combustible A
➥ 6.5.

1.55

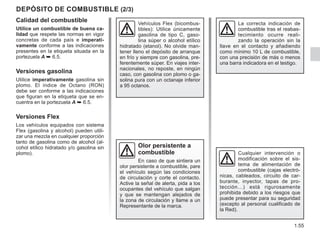

Olor persistente a
combustible
En caso de que sintiera un
olor persistente a combustible, pare
el vehículo según las condiciones
de circulación y corte el contacto.
Active la señal de alerta, pida a los
ocupantes del vehículo que salgan
y que se mantengan alejados de
la zona de circulación y llame a un
Cualquier intervención o
modificación sobre el sis-
tema de alimentación de
combustible (cajas electró-
nicas, cableados, circuito de car-
burante, inyector, tapas de pro-
tección…) está rigurosamente
prohibida debido a los riesgos que
puede presentar para su seguridad
(excepto al personal cualificado de
la Red).
Vehículos Flex (bicombus-
tibles): Utilice únicamente
gasolina de tipo C, gaso-
lina súper o alcohol etílico
hidratado (etanol). No olvide man-
tener lleno el depósito de arranque
en frío y siempre con gasolina, pre-
ferentemente súper. En viajes inter-
nacionales, no reposte, en ningún
caso, con gasolina con plomo o ga-
solina pura con un octanaje inferior
a 95 octanos.
Calidad del combustible
Utilice un combustible de buena ca-
lidad que respete las normas en vigor
concretas de cada país e imperati-
vamente conforme a las indicaciones
presentes en la etiqueta situada en la
portezuela A ➥ 6.5.
Versiones gasolina
Utilice imperativamente gasolina sin
plomo. El índice de Octano (RON)
debe ser conforme a las indicaciones
que figuran en la etiqueta que se en-
cuentra en la portezuela A ➥ 6.5.
Versiones Flex
Los vehículos equipados con sistema
Flex (gasolina y alcohol) pueden utili-
zar una mezcla en cualquier proporción
tanto de gasolina como de alcohol (al-
cohol etílico hidratado y/o gasolina sin
plomo).
La correcta indicación de
combustible tras el reabas-
tecimiento ocurre reali-
zando la operación sin la
llave en el contacto y añadiendo
como mínimo 10 L de combustible,
con una precisión de más o menos
una barra indicadora en el testigo.

1.56

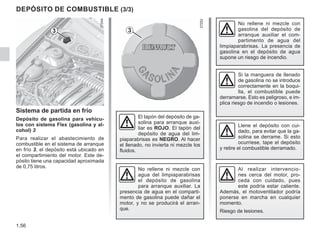

Al realizar intervencio-
nes cerca del motor, pro-
ceda con cuidado, pues
este podría estar caliente.
Además, el motoventilador podría
ponerse en marcha en cualquier
momento.
Riesgo de lesiones.
Sistema de partida en frío
Depósito de gasolina para vehícu-
los con sistema Flex (gasolina y al-
cohol) 3
Para realizar el abastecimiento de
combustible en el sistema de arranque
en frío 3, el depósito está ubicado en
el compartimiento del motor. Este de-
pósito tiene una capacidad aproximada
de 0,75 litros.
3 3
El tapón del depósito de ga-
solina para arranque auxi-
liar es ROJO. El tapón del
depósito de agua del lim-
piaparabrisas es NEGRO. Al hacer
el llenado, no invierta ni mezcle los
fluidos.
No rellene ni mezcle con
agua del limpiaparabrisas
el depósito de gasolina
para arranque auxiliar. La
presencia de agua en el comparti-
mento de gasolina puede dañar el
motor, y no se producirá el arran-
que.
No rellene ni mezcle con
gasolina del depósito de
arranque auxiliar el com-
partimento de agua del
limpiaparabrisas. La presencia de
gasolina en el depósito de agua
supone un riesgo de incendio.
Si la manguera de llenado
de gasolina no se introduce
correctamente en la boqui-
lla, el combustible puede
derramarse. Esto es peligroso, e im-
plica riesgo de incendio o lesiones.
Llene el depósito con cui-
dado, para evitar que la ga-
solina se derrame. Si esto
ocurriese, tape el depósito
y retire el combustible derramado.

2.1
Capítulo 2: La conducción
(consejos de utilización relacionados con la economía y el medio ambiente)
Conducción, arranque del motor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.2
Arranque, parada del motor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.3
Particularidades versiones gasolina y Flex. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.4
Recomendaciones: antipolución, ahorro de combustible, conducción. . . . . . . . . . . . . . . . . . . . . . . 2.5
Medio ambiente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.8
Palanca de velocidades. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.9
Freno de mano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.9
Dirección asistida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.9
Dispositivos de corrección y de asistencia a la conducción. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.10
Limitador de velocidad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.13
Regulador de velocidad: mando del regulador de velocidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.16
Asistencia de estacionamiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.20
Cámara de marcha atrás. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.22
Caja de velocidades automática. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.24

2.2
RODAJE, CONTACTOR DE ARRANQUE
Posición «Stop» St
Posición en la cual el motor se encuen-
tra apagado.
Posición «Accesorios» A
Con el contacto cortado, en la po-
sición A, los eventuales accesorios
(radio, etc.) siguen funcionando.
Posición «Marcha» M
El contacto está puesto. Puede arran-
car el motor.
Posición «Arranque» D
Si el motor no arranca, vuelva la llave
hacia atrás antes de accionar nueva-
mente el motor de arranque.
Suelte la llave tan pronto como el motor
funcione.
Versión a gasolina y etanol
Hasta alcanzar los primeros 1000 km,
no supere los 130 km/h en el cambio
de marcha más elevado o 3000 a
3500 rpm.
Una vez recorridos unos 3.000 km
podrá obtener del vehículo las máxi-
mas prestaciones.
Periodicidad del reabastecimiento:
consulte el manual de mantenimiento
del vehículo.
Para arrancar, confirme que se
haya seleccionado el punto muerto.
Si está metida una velocidad, pise
el pedal del embrague hasta que
arranque el vehículo.
Para evitar su sobrecalentamiento,
el motor de arranque sólo puede
estar funcionando de manera con-
tinua durante un máximo de 20 se-
gundos. Una vez transcurrido este
tiempo, el sistema impide el funcio-
namiento del motor de arranque du-
rante 10 segundos.
Para garantizar la protección mecá-
nica, el sistema impide el funciona-
miento del motor de arranque du-
rante 2 segundos entre intentos de
puesta en marcha.

2.3
Parada del motor
Con el motor al ralentí, ponga la llave
en posición «Stop» St.
Arranque del motor
Con frío intenso (temperatura inferior
a –20 °C): para facilitar los arranques,
mantenga el contacto algunos segun-
dos antes de arrancar el motor.
Motor frío o caliente
– Accione el arranque sin acelerar.
– Suelte la llave tan pronto como el
motor funcione.
Vehículos Flex
Al utilizar etanol mantenga la llave en
contacto por más tiempo durante el
arranque. En este caso es normal es-
cuchar ruídos durante el mismo.
El depósito de partida en frío debe estar
abastecido con gasolina para asegurar
el arranque del motor.
Luego del arranque del motor, espe-
cialmente después que el vehículo per-
maneció parado durante un tiempo pro-
longado, el funcionamiento en marcha
lenta estará acelerado por algunos mi-
nutos. Esto es normal y tiene como fi-
nalidad reducir las emiciones contami-
nantes.
ARRANQUE, PARADA DEL MOTOR
Responsabilidad del
conductor
mente.
RIESGO DE MUERTE O
LESIONES GRAVES
Nunca corte el contacto
antes de la parada com-
pleta del vehículo. La
parada del motor suprime
las funciones de asistencia: frenos,
dirección, etc. y los dispositivos
complementarios del cinturón.

2.4

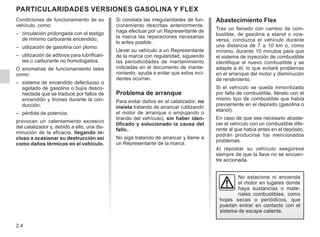

Si constata las irregularidades de fun-
cionamiento descritas anteriormente,
haga efectuar por un Representante de
la marca las reparaciones necesarias
lo antes posible.
Llevar su vehículo a un Representante
de la marca con regularidad, siguiendo
las periodicidades de mantenimiento
indicadas en el documento de mante-
nimiento, ayuda a evitar que estos inci-
dentes ocurran.
Problema de arranque
Para evitar daños en el catalizador, no
insista tratando de arrancar (utilizando
el motor de arranque o empujando o
tirando del vehículo), sin haber iden-
tificado y solucionado la causa del
fallo..
No siga tratando de arrancar y llame a
Particularidades VERSIONES GASOLINA Y FLEX
No estacione ni encienda
el motor en lugares donde
haya sustancias o mate-
riales combustibles, como
hojas secas o periódicos, que
puedan entrar en contacto con el
sistema de escape caliente.
Condiciones de funcionamiento de su
vehículo, como:
– circulación prolongada con el testigo
de mínimo carburante encendido;
– utilización de gasolina con plomo;
– utilización de aditivos para lubrifican-
tes o carburante no homologados.
O anomalías de funcionamiento tales
como:
– sistema de encendido defectuoso o
agotado de gasolina o bujía desco-
nectada que se traduce por fallos de
encendido y tirones durante la con-
ducción;
– pérdida de potencia,
provocan un calentamiento excesivo
del catalizador y, debido a ello, una dis-
minución de la eficacia, llegando in-
cluso a ocasionar su destrucción así
como daños térmicos en el vehículo.
Abastecimiento Flex
Tras un llenado con cambio de com-
bustible, de gasolina a etanol o vice-
versa, conduzca el vehículo durante
una distancia de 7 a 10 km o, como
mínimo, durante 10 minutos para que
el sistema de inyección de combustible
identifique el nuevo combustible y se
adapte a él, lo que evitará problemas
en el arranque del motor y disminución
de rendimiento.
Si el vehículo se queda inmovilizado
por falta de combustible, llénelo con el
mismo tipo de combustible que había
previamente en el depósito (gasolina o
etanol).
En caso de que sea necesario abaste-
cer el vehículo con un combustible dife-
rente al que había antes en el depósito,
podrán producirse los mencionados
problemas.
Al repostar su vehículo asegúrese
siempre de que la llave no se encuen-
tre accionada.

2.5

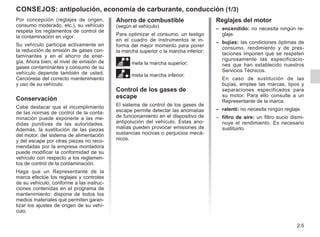

Por concepción (reglajes de origen,
consumo moderado, etc.), su vehículo
respeta los reglamentos de control de
la contaminación en vigor.
Su vehículo participa activamente en
la reducción de emisión de gases con-
taminantes y en el ahorro de ener-
gía. Ahora bien, el nivel de emisión de
gases contaminantes y consumo de su
vehículo depende también de usted.
Cerciórese del correcto mantenimiento
y uso de su vehículo.
Conservación
Cabe destacar que el incumplimiento
de las normas de control de la conta-
minación puede exponerle a las me-
didas punitivas de las autoridades.
Además, la sustitución de las piezas
del motor, del sistema de alimentación
y del escape por otras piezas no reco-
mendadas por la empresa montadora
puede modificar la conformidad de su
vehículo con respecto a los reglamen-
tos de control de la contaminación.
Haga que un Representante de la
marca efectúe los reglajes y controles
de su vehículo, conforme a las instruc-
ciones contenidas en el programa de
mantenimiento: dispone de todos los
medios materiales que permiten garan-
tizar los ajustes de origen de su vehí-
culo.
Ahorro de combustible
Para optimizar el consumo, un testigo
en el cuadro de instrumentos le in-
forma del mejor momento para poner
la marcha superior o la marcha inferior:
meta la marcha superior;
[meta la marcha inferior.
Control de los gases de
escape
El sistema de control de los gases de
escape permite detectar las anomalías
de funcionamiento en el dispositivo de
antipolución del vehículo. Estas ano-
malías pueden provocar emisiones de
sustancias nocivas o perjuicios mecá-
nicos.
Reglajes del motor
– encendido: no necesita ningún re-
glaje.
– bujías: las condiciones óptimas de
consumo, rendimiento y de pres-
taciones imponen que se respeten
rigurosamente las especificacio-
nes que han establecido nuestros
Servicios Técnicos.
En caso de sustitución de las
bujías, emplee las marcas, tipos y
separaciones especificados para
su motor. Para ello consulte a un
– ralentí: no necesita ningún reglaje.
– filtro de aire: un filtro sucio dismi-
nuye el rendimiento. Es necesario
sustituirlo.
CONSEJOS: antipolución, economía de carburante, conducción (1/3)

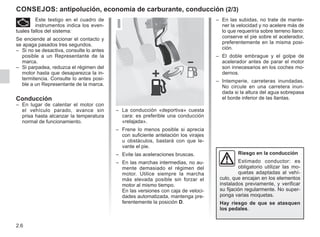

2.6
– En las subidas, no trate de mante-
ner la velocidad y no acelere más de
lo que requeriría sobre terreno llano:
conserve el pie sobre el acelerador,
preferentemente en la misma posi-
ción.
– El doble embrague y el golpe de
acelerador antes de parar el motor
son innecesarios en los coches mo-
dernos.
– Intemperie, carreteras inundadas.
No circule en una carretera inun-
dada si la altura del agua sobrepasa
el borde inferior de las llantas.
Riesgo en la conducción
Estimado conductor: es
obligatorio utilizar las mo-
quetas adaptadas al vehí-
culo, que encajan en los elementos
instalados previamente, y verificar
su fijación regularmente. No super-
ponga varias moquetas.
Hay riesgo de que se atasquen
los pedales.
– La conducción «deportiva» cuesta
cara: es preferible una conducción
«relajada».
– Frene lo menos posible si aprecia
con suficiente antelación los virajes
u obstáculos, bastará con que le-
vante el pie.
– Evite las aceleraciones bruscas.
– En las marchas intermedias, no au-
mente demasiado el régimen del
motor. Utilice siempre la marcha
más elevada posible sin forzar el
motor al mismo tiempo.
En las versiones con caja de veloci-
dades automatizada, mantenga pre-
ferentemente la posición D.
Ä Este testigo en el cuadro de
instrumentos indica los even-
tuales fallos del sistema:
Se enciende al accionar el contacto y
se apaga pasados tres segundos.
– Si no se desactiva, consulte lo antes
posible a un Representante de la
marca.
– Si parpadea, reduzca el régimen del
motor hasta que desaparezca la in-
termitencia. Consulte lo antes posi-
ble a un Representante de la marca.
Conducción
– En lugar de calentar el motor con
el vehículo parado, avance sin
prisa hasta alcanzar la temperatura
normal de funcionamiento.

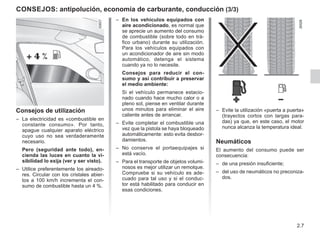

2.7
– En los vehículos equipados con
aire acondicionado, es normal que
se aprecie un aumento del consumo
de combustible (sobre todo en trá-
fico urbano) durante su utilización.
Para los vehículos equipados con
un acondicionador de aire sin modo
automático, detenga el sistema
cuando ya no lo necesite.
Consejos para reducir el con-
sumo y así contribuir a preservar
el medio ambiente:
Si el vehículo permanece estacio-
nado cuando hace mucho calor o a
pleno sol, piense en ventilar durante
unos minutos para eliminar el aire
caliente antes de arrancar.
– Evite completar el combustible una
vez que la pistola se haya bloqueado
automáticamente: esto evita desbor-
damientos.
– No conserve el portaequipajes si
está vacío.
– Para el transporte de objetos volumi-
nosos es mejor utilizar un remolque.
Compruebe si su vehículo es ade-
cuado para tal uso y si el conduc-
tor está habilitado para conducir en
esas condiciones.
Consejos de utilización
– La electricidad es «combustible en
constante consumo». Por tanto,
apague cualquier aparato eléctrico
cuyo uso no sea verdaderamente
necesario.
Pero (seguridad ante todo), en-
cienda las luces en cuanto la vi-
sibilidad lo exija (ver y ser visto).
– Utilice preferentemente los aireado-
res. Circular con los cristales abier-
tos a 100 km/h incrementa el con-
sumo de combustible hasta un 4 %.
– Evite la utilización «puerta a puerta»
(trayectos cortos con largas para-
das) ya que, en este caso, el motor
nunca alcanza la temperatura ideal.
Neumáticos
El aumento del consumo puede ser
consecuencia:
– de una presión insuficiente;
– del uso de neumáticos no preconiza-
dos.

2.8

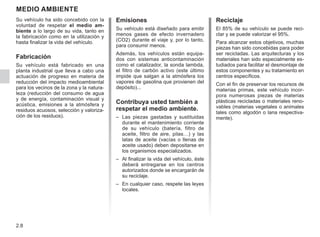

Medio ambiente
Emisiones
Su vehículo está diseñado para emitir
menos gases de efecto invernadero
(CO2) durante el viaje y, por lo tanto,
para consumir menos.
Además, los vehículos están equipa-
dos con sistemas anticontaminación
como el catalizador, la sonda lambda,
el filtro de carbón activo (este último
impide que salgan a la atmósfera los
vapores de gasolina que provienen del
depósito)...
Contribuya usted también a
respetar el medio ambiente.
– Las piezas gastadas y sustituidas
durante el mantenimiento corriente
de su vehículo (batería, filtro de
aceite, filtro de aire, pilas…) y las
latas de aceite (vacías o llenas de
aceite usado) deben depositarse en
los organismos especializados.
– Al finalizar la vida del vehículo, éste
deberá entregarse en los centros
autorizados donde se encargarán de
su reciclaje.
– En cualquier caso, respete las leyes
locales.
Reciclaje
El 85% de su vehículo se puede reci-
clar y se puede valorizar el 95%.
Para alcanzar estos objetivos, muchas
piezas han sido concebidas para poder
ser recicladas. Las arquitecturas y los
materiales han sido especialmente es-
tudiados para facilitar el desmontaje de
estos componentes y su tratamiento en
centros específicos.
Con el fin de preservar los recursos de
materias primas, este vehículo incor-
pora numerosas piezas de materias
plásticas recicladas o materiales reno-
vables (materias vegetales o animales
tales como algodón o lana respectiva-
mente).
Su vehículo ha sido concebido con la
voluntad de respetar el medio am-
biente a lo largo de su vida, tanto en
la fabricación como en la utilización y
hasta finalizar la vida del vehículo.
Fabricación
Su vehículo está fabricado en una
planta industrial que lleva a cabo una
actuación de progreso en materia de
reducción del impacto medioambiental
para los vecinos de la zona y la natura-
leza (reducción del consumo de agua
y de energía, contaminación visual y
acústica, emisiones a la atmósfera y
residuos acuosos, selección y valoriza-
ción de los residuos).

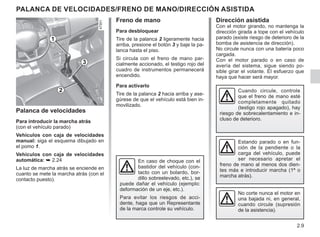

2.9
Freno de mano
Para desbloquear
Tire de la palanca 2 ligeramente hacia
arriba, presione el botón 3 y baje la pa-
lanca hasta el piso.
Si circula con el freno de mano par-
cialmente accionado, el testigo rojo del
cuadro de instrumentos permanecerá
encendido.
Para activarlo
Tire de la palanca 2 hacia arriba y ase-
gúrese de que el vehículo está bien in-
movilizado.
Dirección asistida
Con el motor girando, no mantenga la
dirección girada a tope con el vehículo
parado (existe riesgo de deterioro de la
bomba de asistencia de dirección).
No circule nunca con una batería poco
cargada.
Con el motor parado o en caso de
avería del sistema, sigue siendo po-
sible girar el volante. El esfuerzo que
haya que hacer será mayor.
Palanca de velocidades
Para introducir la marcha atrás
(con el vehículo parado)
Vehículos con caja de velocidades
manual: siga el esquema dibujado en
el pomo 1.
Vehículos con caja de velocidades
automática: ➥ 2.24
La luz de marcha atrás se enciende en
cuanto se mete la marcha atrás (con el
contacto puesto).
Estando parado o en fun-
ción de la pendiente o la
carga del vehículo, puede
ser necesario apretar el
freno de mano al menos dos dien-
tes más e introducir marcha (1ª o
marcha atrás).
No corte nunca el motor en
una bajada ni, en general,
cuando circule (supresión
de la asistencia).
Cuando circule, controle
que el freno de mano esté
completamente quitado
(testigo rojo apagado), hay
riesgo de sobrecalentamiento e in-
cluso de deterioro.
2
3
PALANCA DE VELOCIDADES/FRENO DE MANO/DIRECCIÓN ASISTIDA
1
En caso de choque con el
bastidor del vehículo (con-
tacto con un bolardo, bor-
dillo sobreelevado, etc.), se
puede dañar el vehículo (ejemplo:
deformación de un eje, etc.).
Para evitar los riesgos de acci-
dente, haga que un Representante
de la marca controle su vehículo.

2.10

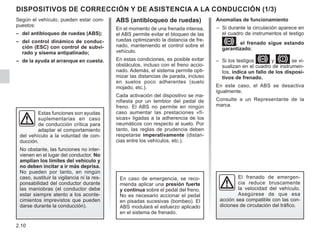

DISPOSITIVOS DE CORRECCIÓN Y DE ASISTENCIA A LA CONDUCCIÓN (1/3)
Anomalías de funcionamiento
– Si durante la circulación aparece en
el cuadro de instrumentos el testigo
x, el frenado sigue estando
garantizado;
– Si los testigos xy Dse vi-
sualizan en el cuadro de instrumen-
tos, indica un fallo de los disposi-
tivos de frenado.
En este caso, el ABS se desactiva
igualmente.
marca.
Según el vehículo, pueden estar com-
puestos:
– del antibloqueo de ruedas (ABS);
– del control dinámico de conduc-
ción (ESC) con control de subvi-
rado y sisema antipatinado;
– de la ayuda al arranque en cuesta.
Estas funciones son ayudas
suplementarias en caso
de conducción crítica para
adaptar el comportamiento
del vehículo a la voluntad de con-
ducción.
No obstante, las funciones no inter-
vienen en el lugar del conductor. No
amplían los límites del vehículo y
no deben incitar a ir más deprisa.
No pueden por tanto, en ningún
caso, sustituir la vigilancia ni la res-
ponsabilidad del conductor durante
las maniobras (el conductor debe
estar siempre atento a los aconte-
cimientos imprevistos que pueden
darse durante la conducción).
El frenado de emergen-
cia reduce bruscamente
la velocidad del vehículo.
Asegúrese de que esa
acción sea compatible con las con-
diciones de circulación del tráfico.
ABS (antibloqueo de ruedas)
En el momento de una frenada intensa,
el ABS permite evitar el bloqueo de las
ruedas optimizando la distancia de fre-
nado, manteniendo el control sobre el
vehículo.
En estas condiciones, es posible evitar
obstáculos, incluso con el freno accio-
nado. Además, el sistema permite opti-
mizar las distancias de parada, incluso
en suelos poco adherentes (suelo
mojado, etc.).
Cada activación del dispositivo se ma-
nifiesta por un temblor del pedal de
freno. El ABS no permite en ningún
caso aumentar las prestaciones «fí-
sicas» ligadas a la adherencia de los
neumáticos con respecto al suelo. Por
tanto, las reglas de prudencia deben
respetarse imperativamente (distan-
cias entre los vehículos, etc.).
En caso de emergencia, se reco-
mienda aplicar una presión fuerte
y continua sobre el pedal del freno.
No es necesario accionar el pedal
en pisadas sucesivas (bombeo). El
ABS modulará el esfuerzo aplicado
en el sistema de frenado.

2.11
Cuando el sistema detecta una anoma-
lía de funcionamiento, el testigo 
permanece encendido en el cuadro de
instrumentos. En este caso, el ESC y
el sistema antipatinado están desacti-
vados.
marca.
Control de subvirado
Este sistema optimiza la acción del
ESC en el caso de un fuerte subvirado
(pérdida de adherencia del tren delan-
tero).
Sistema antipatinado
Este sistema ayuda a limitar el pati-
nado de las ruedas motrices y a con-
trolar el vehículo en las situaciones de
arranque, de aceleración o de desace-
leración.
A través de los captadores de las
ruedas, el sistema mide y compara,
en cada instante, la velocidad de las
ruedas motrices y detecta su embala-
miento. Si una rueda tiende a patinar,
el sistema la frena hasta que la motri-
cidad vuelva a ser compatible con el
nivel de adherencia bajo la rueda.
El sistema actúa también sobre el régi-
men del motor según la adherencia dis-
ponible bajo las ruedas, independiente-
mente de la acción ejercida en el pedal
del acelerador.
En ciertas situaciones (conducción
sobre suelos muy blandos: nieve,
barro… o conducción llevando ruedas
con cadenas), el sistema puede redu-
cir la potencia del motor para limitar el
patinado.
Control dinámico de
conducción ESC con control
de subvirado y sistema
antipatinado
Control dinámico de la conducción
ESC
Este sistema ayuda a conservar el con-
trol del vehículo en las situaciones «crí-
ticas» de conducción (evitación de un
obstáculo, pérdida de adherencia en
una curva…).
Un captador en el volante permite co-
nocer la trayectoria de conducción de-
seada por el conductor.
Otros captadores repartidos por el ve-
hículo miden su trayectoria real.
El sistema compara los deseos del con-
ductor con la trayectoria real del vehí-
culo y corrige esta última, si es necesa-
rio, actuando en el frenado de algunas
ruedas y/o en la potencia del motor.
Cuando se activa el sistema, el testigo
 parpadea en el cuadro de ins-
trumentos.
Estas funciones son ayudas
suplementarias en caso
de conducción crítica para
adaptar el comportamiento
del vehículo a la voluntad de con-
ducción.
Las funciones no intervienen sus-
tituyendo al conductor. No am-
plían los límites del vehículo y no
deben incitar a ir más deprisa. No
pueden por tanto, en ningún caso,
sustituir la vigilancia ni la respon-
sabilidad del conductor durante las
maniobras (el conductor debe estar
siempre atento a los acontecimien-
tos imprevistos que pueden darse
durante la conducción).

2.12
Ayuda al arranque en cuesta
Este sistema le ayuda al arrancar en
una pendiente, dependiendo del grado
de inclinación de la calzada. Impide
que el vehículo retroceda interviniendo
en el apriete automático de los frenos,
cuando el conductor levanta el pie del
pedal de freno para pisar el acelerador.
Funcionamiento del sistema
Solo funciona cuando la palanca de ve-
locidades está en una posición distinta
a la de punto muerto (posición distinta
a N o P en una caja de velocidades
automática) y cuando el vehículo está
completamente parado (pedal de freno
pisado).
El sistema retiene el vehículo unos
2 segundos. A continuación, los frenos
se aflojan (el vehículo circula en fun-
ción del tipo de pendiente).
El sistema de ayuda al
arranque en pendiente no
siempre puede impedir que
el vehículo retroceda (pen-
dientes muy pronunciadas, etc).
En cualquier caso, el conductor
puede pisar el pedal de freno e im-
pedir de esta forma que el vehículo
caiga.
La ayuda al arranque en cuesta no
debe utilizarse en caso de parada
prolongada: para ello utilice el pedal
de freno.
Esta función no está ideada para in-
movilizar permanentemente el vehí-
culo.
Si es necesario, utilice el pedal de
freno para detener el vehículo.
El conductor debe prestar especial
atención sobre suelos deslizantes o
con poca adherencia.
Existe peligro de lesiones graves.

2.13

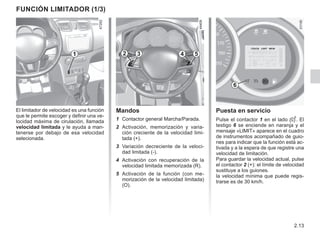

Puesta en servicio
Pulse el contactor 1 en el lado . El
testigo 6 se enciende en naranja y el
mensaje «LIMIT» aparece en el cuadro
de instrumentos acompañado de guio-
nes para indicar que la función está ac-
tivada y a la espera de que registre una
velocidad de limitación.
Para guardar la velocidad actual, pulse
el contactor 2 (+): el límite de velocidad
sustituye a los guiones.
la velocidad mínima que puede regis-
trarse es de 30 km/h.
Mandos
1 Contactor general Marcha/Parada.
2 Activación, memorización y varia-
ción creciente de la velocidad limi-
tada (+).
3 Variación decreciente de la veloci-
dad limitada (-).
4 Activación con recuperación de la
velocidad limitada memorizada (R).
5 Activación de la función (con me-
morización de la velocidad limitada)
(O).
El limitador de velocidad es una función
que le permite escoger y definir una ve-
locidad máxima de cirulación, llamada
velocidad limitada y le ayuda a man-
tenerse por debajo de esa velocidad
selecionada.
función limitador (1/3)
1 2 3 4 5
6

2.14
Superación de la velocidad
limitada
En cualquier momento se puede supe-
rar la velocidad limitada. Para hacerlo:
pise con decisión y a fondo el pedal
del acelerador (venciendo el punto
duro).
Mientras se está sobrepasando la ve-
locidad, la velocidad limitada parpadea
en el cuadro de instrumentos.
A continuación, cuando sea posible,
suelte el pedal del acelerador: la fun-
ción limitador de velocidad vuelve a
actuar una vez alcanzada una veloci-
dad inferior a la registrada.
Imposibilidad para la función de
mantener la velocidad limitada
En caso de descenso pronunciado, en
el que el sistema no puede mantener el
límite de velocidad, la velocidad memo-
rizada parpadea en el cuadro de instru-
mentos, para su información.
Variación de la velocidad
limitada
Puede hacer variar la velocidad limi-
tada actuando por presiones sucesivas
en:
– el contactor 2 (+) para aumentar la
velocidad;
– el contactor 3 (-) para disminuir la
velocidad.
Conducción
Una vez memorizada una velocidad li-
mitada, mientras ésta no se alcance, la
conducción es similar a la de un vehí-
culo no equipado con limitador de ve-
locidad.
En cuanto alcance la velocidad regis-
trada, ninguna acción en el pedal del
acelerador permitirá exceder la velo-
cidad programada, excepto en caso
de emergencia (consulte el párrafo
«Superación de la velocidad limitada»).
Función limitador (2/3)
La función limitador de ve-
locidad no actúa en ningún
caso en el sistema de fre-
nado.
2 3

2.15

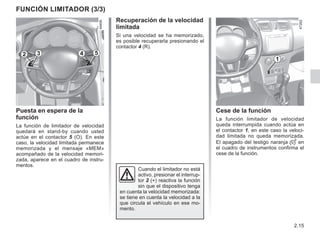

Función limitador (3/3)
Recuperación de la velocidad
limitada
Si una velocidad se ha memorizado,
es posible recuperarla presionando el
contactor 4 (R).
Puesta en espera de la
función
La función de limitador de velocidad
quedará en stand-by cuando usted
actúe en el contactor 5 (O). En este
caso, la velocidad limitada permanece
memorizada y el mensaje «MEM»
acompañado de la velocidad memori-
zada, aparece en el cuadro de instru-
mentos.
Cese de la función
La función limitador de velocidad
queda interrumpida cuando actúa en
el contactor 1, en este caso la veloci-
dad limitada no queda memorizada.
El apagado del testigo naranja  en
el cuadro de instrumentos confirma el
cese de la función.
1
2 3 5
4
Cuando el limitador no está
activo, presionar el interrup-
tor 2 (+) reactiva la función
sin que el dispositivo tenga
en cuenta la velocidad memorizada:
se tiene en cuenta la velocidad a la
que circula el vehículo en ese mo-
mento.

2.16
El regulador de velocidad es una fun-
ción que le ayuda a mantener la velo-
cidad de circulación en el valor cons-
tante que elija, denominada velocidad
de regulación.
Esta velocidad de regulación es regu-
lable de una forma continua, a partir de
30 km/h.
Esta función es una ayuda
complementaria a la con-
ducción. La función no in-
terviene sustituyendo al
conductor.
No puede por tanto, en ningún
caso, sustituir el respeto debido a
las limitaciones de velocidad, ni a la
vigilancia (manténgase alerta para
poder frenar en cualquier circuns-
tancia), ni la responsabilidad del
conductor.
El regulador de velocidad no debe
utilizarse cuando la circulación es
densa, en carretera sinuosa o pa-
vimento deslizante (hielo, aqua-
planning, gravillonado) ni cuando
las condiciones meteorológicas son
desfavorables (niebla, lluvia, viento
lateral…).
Riesgo de accidente.
La función regulador de ve-
nado.
Mandos
1 Contactor general Marcha/Parada.
2 Activación, memorización y varia-
ción creciente de la velocidad de re-
gulación (+).
3 Variación decreciente de la veloci-
dad de regulación (-).
4 Activación con recuperación de la
velocidad de regulación memorizada
(R).
5 Activación de la función (con memo-
rización de la velocidad de regula-
ción) (O).
Regulador de velocidad: regulador de velocidad de regulación (1/4)
2 3 5
4
1

2.17
Conducción
Cuando una velocidad de regulación es
memorizada y el modo está activo, el
conductor podrá levantar el pie del ace-
lerador.
Atención: mantenga los
pies cerca de los pedales
para estar preparado en
caso de emergencia.
Regulación de la velocidad
A una velocidad estabilizada (superior
a unos 30 km/h), presione el contac-
tor 2 (+): la función se activa y la veloci-
dad actual queda memorizada.
La velocidad regulada sustituye a los
guiones y la regulación se confirma
mostrando el mensaje «CRUISE» y el
testigo 6  en verde y después el tes-
tigo 7 .
Puesta en servicio
Pulse el contactor 1 del lado .
La luz indicadora 6 se enciende en
verde y el mensaje CRUISE aparece
en el cuadro de instrumentos acom-
pañado de guiones para indicar que la
función del regulador está activa y a la
espera de la indicación de una veloci-
dad de regulación.
1
2 3
6 7

2.18
Superación de la velocidad
de regulación
En todo momento, se puede superar
la velocidad de regulación pisando el
pedal del acelerador. Mientras se está
sobrepasando la velocidad, la velo-
cidad de regulación parpadea en el
cuadro de instrumentos
A continuación, suelte el pedal del ace-
lerador: después de unos segundos, el
vehículo retoma automáticamente la
velocidad de regulación inicial.
Imposibilidad para la función de
mantener la velocidad de regulación
En caso de descenso con fuerte in-
clinación en que el sistema no pueda
mantener la velocidad de ajuste, la
velocidad memorizada parpadea en
el cuadro de instrumentos para infor-
marle.
Variación de la velocidad de
regulación
Puede variar la velocidad de regulación
actuando por presiones sucesivas en:
– el contactor 2 (+) para aumentar la
velocidad,
– el contactor 3 (-) para disminuir la
velocidad.
La función regulador de ve-
nado.
2 3

2.19
Cese de la función
La función regulador de velocidad
queda interrumpida cuando usted
actúa en el contactor 1, en este caso
la velocidad no queda memorizada.
El apagado de los testigos verdes 
y  del cuadro de instrumentos con-
firma el cese de la función.
Recuperación de la velocidad de
regulación
Si una velocidad está memorizada, se
puede recuperar, tras haberse asegu-
rado de que las condiciones de circu-
lación son adecuadas (tráfico, estado
de la calzada, condiciones meteoro-
lógicas…). Pulse el contactor 4 (R) si
la velocidad del vehículo es superior a
30 km/h.
Al recuperar la velocidad memorizada,
se enciende el testigo  para confir-
mar la activación del regulador.
Nota: si la velocidad anteriormente
guardada es mucho más elevada que
la velocidad actual, el vehículo acele-
rará con fuerza hasta alcanzar este
umbral.
Si el regulador está desactivado,
presionar en el interruptor 2 (+) reac-
tiva la función sin que el regulador
tenga en cuenta la velocidad me-
morizada: la velocidad considerada
será aquella en que circule el vehí-
culo en ese momento.
Activación de la función
La función se pone en stand-by cuando
actúa en:
– el contactor 5 (O);
– el pedal del freno;
– el pedal de embrague.
En los tres casos, la velocidad de regu-
lación permanece memorizada y apa-
rece el mensaje «MEM» en el cuadro
de instrumentos.
Se confirma la puesta en espera con el
apagado del testigo .
El cese o la interrupción de
la función del regulador de
velocidad no provoca una
disminución rápida de la ve-
locidad: usted deberá frenar usando
el pedal del freno.
2 3 5
4
1

2.20
Los detectores de ultrasonidos, insta-
lados en el parachoques trasero del
vehículo, «miden» la distancia entre el
vehículo y un obstáculo al dar marcha
atrás.
Esta medida se traduce en unos pitidos
cuya frecuencia aumenta con la aproxi-
mación al obstáculo, hasta convertirse
en un sonido continuo cuando el obstá-
culo se encuentra a unos 40 centíme-
tros del vehículo.
Al introducir la marcha atrás, se emite
un bip.
Nota: Para que estos sensores funcio-
nen de manera eficaz, no podrán estar
obstruidos ni tapados (suciedad, barro,
nieve, etc.).
suplementaria que indica,
mediante señales sonoras,
la distancia entre el vehí-
culo y un obstáculo al introducir la
marcha atrás. Sin embargo, no sus-
tituya la vigilancia ni la responsabili-
dad del conductor en las maniobras
de marcha atrás en ningún caso.
El conductor debe estar atento a las
situaciones imprevistas que puedan
surgir durante la conducción. Por lo
tanto, usted deberá estar siempre
atento a la presencia de obstácu-
los móviles (niños, animales, bici-
cletas, etc.) o de un obstáculo pe-
queño o demasiado fino (piedras de
pequeña dimensión, un poste estre-
cho) en el momento de la maniobra.
AYUDA AL APARCAMIENTO (1/2)
Funcionamiento
Al introducir la marcha atrás, el sistema
detecta la mayoría de los objetos si-
tuados a menos de 1,20 metros de la
parte trasera del vehículo, emitiendo
una señal acústica.

2.21
1
Un impacto en el paracho-
ques trasero del vehículo
puede resultar en daños
en el sistema (por ejemplo
desvíos de montaje de los senso-
res, cortocircuito o rotura del circuito
eléctrico del sistema, etc.).
Realice la revisión del vehículo en
un concesionario autorizado para
evitar el riesgo de accidentes.
Activación y desactivación
del sistema A o B
El sistema se puede activar/desactivar
mediante una presión prolongada en el
contactor 1.
Cuando el sistema se encuentre des-
activado, el testigo integrado en el in-
terruptor queda encendido permanen-
temente.
Cuando el sistema detecte una irre-
gularidad de funcionamiento, al poner
la marcha atrás, emitirá una señal
sonora durante aproximadamente 3 se-
gundos para avisarle. Consulte a un
AYUDA AL APARCAMIENTO (2/2)
A B
1

2.22
Cámara de marcha atrás (1/2)
2
1
Nota:
– compruebe que la cámara de
marcha atrás no quede oculta (su-
ciedad, barro, nieve, niebla, etc.);
– según el vehículo, puede ajustar al-
gunos parámetros desde la pantalla
táctil 2. Consulte el manual del equi-
pamiento.
Funcionamiento
Segun el vehículo, al meter la marcha
atrás (y hasta unos 5 segundos des-
pués de meter otra marcha), la
cámara 1 transmite una vista del en-
torno trasero del vehículo en la pantalla
táctil 2 con una línea auxiliar fija.
adicional. No puede por
tanto, en ningún caso, sus-
tituir la vigilancia ni la res-
ponsabilidad del conductor.
El conductor debe estar siempre
atento a los acontecimientos impre-
vistos que pueden darse durante
la conducción: vigile por ello que
no haya obstáculos móviles (tales
como un niño, un animal, un coche-
cito de niños, una bicicleta…) o un
obstáculo demasiado pequeño o
demasiado fino (piedra de tamaño
mediano, estaca muy fina…) du-
rante la maniobra.

2.23
Cámara de marcha atrás (2/2)
La pantalla representa una imagen
invertida.
Las líneas auxiliares son una re-
presentación proyectada sobre un
suelo plano, esta información se
debe ignorar cuando se superpone
a un objeto vertical o colocado en
el suelo.
Los objetos que aparecen en el
borde de la pantalla pueden apare-
cer deformados.
En caso de luminosidad excesiva
(nieve, vehículo al sol…), la visión
de la cámara puede verse alterada.
3
C
B
A
Líneas auxiliares fijas 3
Las líneas auxiliares fijas 3 tienen
varios colores A, B y C que indican la
distancia que hay detrás del vehículo:
– A (rojo) a aproximadamente 30 cen-
tímetros del vehículo;
– B (amarillo) a aproximadamente
70 centímetros del vehículo;
– C (verde) a aproximadamente
150 centímetros del vehículo.
Estas líneas auxiliares permanecen
fijas e indican la trayectoria del vehí-
culo si las ruedas están alineadas con
el vehículo.

2.24
Puesta en marcha
Con la palanca de selección 1 en la po-
sición P, ponga el contacto.
Para abandonar la posición P, es impe-
rativo pisar el pedal de freno antes de
pulsar el botón de desbloqueo 2.
Con el freno pisado (el testigo 3 de la
pantalla se apaga), abandone la posi-
ción P.
La pantalla 4 le informa del modo y de
la marcha metida.
El paso de la palanca a la posición
D o R debe hacerse exclusivamente
con el vehículo parado, con el freno
pisado y sin acelerar.
Palanca de selección 1
P: aparcamiento
R: marcha atrás
N: punto muerto
D: modo automático
M: modo manual
+: marchas superiores
–: marchas inferiores
4:
visualización de la relación de la caja
introducida en modo manual.
Nota: presione el botón 2 para pasar
de la posición D o N a la R o P.
CAJA DE VELOCIDADES AUTOMÁTICA (1/3)
3 4
1
2 Conducción en modo
automático
Ponga la palanca 1 en posición D.
En la mayoría de las condiciones de
circulación, no necesitará mover más
la palanca: las velocidades cambia-
rán solas, en el momento preciso y al
régimen del motor convenido, ya que
el «automatismo» tiene en cuenta la
carga del vehículo, el perfil de la carre-
tera y el estilo de conducción elegido.
Conducción económica
En carretera, deje siempre la palanca
en posición D, si se pisa ligeramente el
pedal del acelerador, las marchas cam-
biarán automáticamente a un régimen
del motor más bajo.
Aceleraciones y adelantamientos
Pise a fondo y con decisión el pedal del
acelerador (hasta vencer el punto duro
del pedal).
Ello permitirá, dependiendo de
las posibilidades del motor, la re-
ducción de la caja automática a la
marcha óptima.

2.25

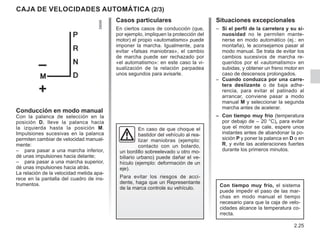

Casos particulares
En ciertos casos de conducción (que,
por ejemplo, impliquen la protección del
motor) el propio «automatismo» puede
imponer la marcha. Igualmente, para
evitar «falsas maniobras», el cambio
de marcha puede ser rechazado por
«el automatismo»: en este caso la vi-
sualización de la relación parpadea
unos segundos para avisarle.
Conducción en modo manual
Con la palanca de selección en la
posición D, lleve la palanca hacia
la izquierda hasta la posición M.
Impulsiones sucesivas en la palanca
permiten cambiar de velocidad manual-
mente:
– para pasar a una marcha inferior,
dé unas impulsiones hacia delante;
– para pasar a una marcha superior,
dé unas impulsiones hacia atrás.
La relación de la velocidad metida apa-
rece en la pantalla del cuadro de ins-
trumentos.
En caso de que choque el
bastidor del vehículo al rea-
lizar maniobras (ejemplo:
contacto con un bolardo,
un bordillo sobreelevado u otro mo-
biliario urbano) puede dañar el ve-
hículo (ejemplo: deformación de un
eje).
Para evitar los riesgos de acci-
dente, haga que un Representante
de la marca controle su vehículo.
Situaciones excepcionales
– Si el perfil de la carretera y su si-
nuosidad no le permiten mante-
nerse en modo automático (ej.: en
montaña), le aconsejamos pasar al
modo manual. Se trata de evitar los
cambios sucesivos de marcha re-
queridos por el «automatismo» en
subidas, y obtener un freno motor en
caso de descensos prolongados.
– Cuando conduzca por una carre-
tera deslizante o de baja adhe-
rencia, para evitar el patinado al
arrancar, conviene pasar a modo
manual M y seleccionar la segunda
marcha antes de acelerar.
– Con tiempo muy frío (temperatura
por debajo de – 20 °C), para evitar
que el motor se cale, espere unos
instantes antes de abandonar la po-
sición P y poner la palanca en D o en
R, y evite las aceleraciones fuertes
durante los primeros minutos.
Con tiempo muy frío, el sistema
puede impedir el paso de las mar-
chas en modo manual el tiempo
necesario para que la caja de velo-
cidades alcance la temperatura co-
rrecta.

2.26

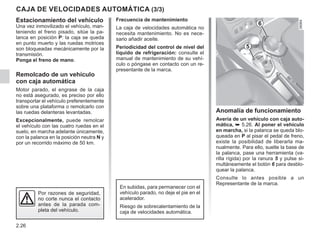

Estacionamiento del vehículo
Una vez inmovilizado el vehículo, man-
teniendo el freno pisado, sitúe la pa-
lanca en posición P: la caja se queda
en punto muerto y las ruedas motrices
son bloqueadas mecánicamente por la
transmisión.
Ponga el freno de mano.
Remolcado de un vehículo
con caja automática
Motor parado, el engrase de la caja
no está asegurado, es preciso por ello
transportar el vehículo preferentemente
sobre una plataforma o remolcarlo con
las ruedas delanteras levantadas.
Excepcionalmente, puede remolcar
el vehículo con las cuatro ruedas en el
suelo, en marcha adelante únicamente,
con la palanca en la posición neutra N y
por un recorrido máximo de 50 km.
Avería de un vehículo con caja auto-
mática, ➥ 5.26. Al poner el vehículo
en marcha, si la palanca se queda blo-
queada en P al pisar el pedal de freno,
existe la posibilidad de liberarla ma-
nualmente. Para ello, suelte la base de
la palanca, pase una herramienta (va-
rilla rígida) por la ranura 5 y pulse si-
multáneamente el botón 6 para desblo-
quear la palanca.
Frecuencia de mantenimiento
La caja de velocidades automática no
necesita mantenimiento. No es nece-
sario añadir aceite.
Periodicidad del control de nivel del
líquido de refrigeración: consulte el
manual de mantenimiento de su vehí-
culo o póngase en contacto con un re-
presentante de la marca.
no corte nunca el contacto
antes de la parada com-
pleta del vehículo.
5
6
En subidas, para permanecer con el
vehículo parado, no deje el pie en el
acelerador.
Riesgo de sobrecalentamiento de la
caja de velocidades automática.

3.1
Capítulo 3: Su confort
Aireadores, salidas de aire. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.2
Calefacción, ventilación, aire acondicionado. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.4
Climatización automática. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.7
Aire acondicionado: informaciones y consejos de utilización. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.11
Iluminación interior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.14
Parasol, Empuñadura de seguridad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.15
Compartimento/Acondicionamientos del habitáculo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.16
Cenicero y toma de accesorios. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.18
Apoyacabezas traseros. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.19
Banqueta trasera: funcionalidad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.20
Maletero. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.22
Bandeja trasera. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.23
Transporte de objetos en el maletero. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.24
Transporte de objetos: remolcado, sistema de remolcado. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.25
Barras de techo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.26
Equipamientos multimedia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.27

3.2

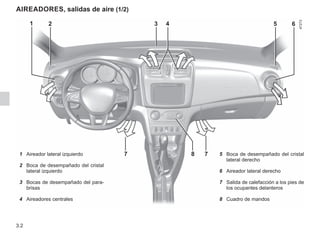

AIREADORES, salidas de aire (1/2)
5 Boca de desempañado del cristal
lateral derecho
6 Aireador lateral derecho
7 Salida de calefacción a los pies de
los ocupantes delanteros
8 Cuadro de mandos
1 Aireador lateral izquierdo
2 Boca de desempañado del cristal
lateral izquierdo
3 Bocas de desempañado del para-
brisas
4 Aireadores centrales
1 2 3 6
5
7
7
4
8

3.3

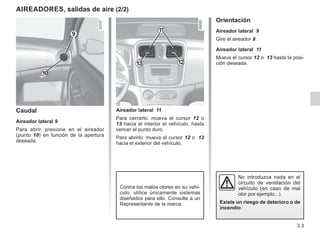

AIREADORES, salidas de aire (2/2)
Caudal
Aireador lateral 9
Para abrir, presione en el aireador
(punto 10) en función de la apertura
deseada.
Orientación
Aireador lateral 9
Gire el aireador 9.
Aireador lateral 11
Mueva el cursor 12 o 13 hasta la posi-
ción deseada.
9
No introduzca nada en el
circuito de ventilación del
vehículo (en caso de mal
olor por ejemplo...).
Existe un riesgo de deterioro o de
incendio.
10
Contra los malos olores en su vehí-
culo, utilice únicamente sistemas
diseñados para ello. Consulte a un
11
13 12
Aireador lateral 11
Para cerrarlo: mueva el cursor 12 o
13 hacia el interior el vehículo, hasta
vencer el punto duro.
Para abrirlo: mueva el cursor 12 o 13
hacia el exterior del vehículo.

3.4
CALEFACCIÓN, VENTILACIÓN, AIRE ACONDICIONADO (1/3)
Mandos
La presencia de los mandos depende
del equipamiento del vehículo.
1 Reparto del aire.
2 Puesta en marcha o parada del aire
acondicionado.
3 Reglaje de la velocidad de ventila-
ción.
4 Deshielo-desempañado de la luneta.
5 Ajuste de la temperatura del aire.
6 Activación del modo aislamiento del
habitáculo; modo reciclaje del aire.
Reglaje de la temperatura del
aire
Gire el mando 5 en función de la tem-
peratura deseada. Cuanto más en la
zona roja se encuentre el cursor, más
alta será la temperatura.
Reglaje de la velocidad de
ventilación
Gire el mando 3 de 0 a 4. Cuanto más
a la derecha esté colocado el mando,
mayor será la cantidad de aire impul-
sado. Si desea cerrar completamente
la entrada y detener la instalación, co-
loque el mando 3 en 0.
El sistema está desactivado: la veloci-
dad de ventilación para el aire del ha-
bitáculo es nula (vehículo parado). No
obstante, aun así podrá percibir un
suave caudal de aire cuando el vehí-
culo circule.
2 3 4
1 5
6
La utilización prolongada de la posi-
ción 0 puede provocar la formación
de vaho en los cristales laterales y
en el parabrisas, así como proble-
mas debidos a un aire no renovado
en el habitáculo.
Informaciones y consejos de utiliza-
ción: ➥ 3.11.

3.5
Desempañado rápido
Lleve los mandos 1, 3 y 6 a las posicio-
nes W:
– aire exterior;
– ventilación máxima;
– desempañado.
La utilización del aire acondicionado
permite acelerar el desempañado.
V Luneta térmica
Con el motor en marcha, pre-
sione la tecla 4 (el testigo se enciende).
Esta función activa el desempañado de
la luneta trasera.
Según el vehículo, para detenerla hay
dos posibilidades:
– automáticamente tras un retraso de-
finido por el sistema (el testigo se
apaga);
– o presione de nuevo la tecla 4 (el
testigo se apaga).
Puesta en marcha del modo
aislamiento del habitáculo/
reciclaje del aire
Deje el mando 6 en la posición â.
En estas condiciones, el aire se toma
del habitáculo y es reciclado sin admi-
sión de aire exterior.
El reciclaje de aire permite:
– aislarle del ambiente exterior (circu-
lación en zonas contaminadas...);
– alcanzar con mayor eficacia la tem-
peratura deseada en el habitáculo.
La utilización prolongada del reciclaje del aire puede provocar la formación de
vaho en los cristales laterales y el parabrisas y producir molestias debidas a un
aire no renovado en el habitáculo.
Por ello, se aconseja cambiar al funcionamiento normal (aire exterior) girando el
mando 6 hacia la derecha cuando el reciclaje del aire ya no sea necesario.
4
3
1
6

3.6
Reparto del aire en el
habitáculo
Gire el mando 1 para elegir su reparto.
J el caudal de aire es dirigido
hacia los aireadores del ta-
blero de mandos.
G El caudal de aire es dirigido
hacia los aireadores del salpi-
cadero y hacia los pies de los ocupan-
tes.
F El caudal de aire es dirigido
principalmente hacia los pies
de los ocupantes y los aireadores del
tablero de mandos.
Para dirigir el caudal de aire única-
mente hacia los pies, cierre los airea-
dores del tablero de mandos.
i El caudal de aire se reparte
entre todos los aireadores, las
bocas de desempañado de los cristales
laterales delanteros, las bocas de
desempañado del parabrisas y los
pies.
W El caudal de aire es dirigido
hacia las bocas de desempa-
ñado del parabrisas y las bocas de
desempañado de los cristales laterales
delanteros.
El funcionamiento del aire acondi-
cionado comporta un incremento
del consumo de carburante (detén-
galo cuando ya no sea necesario).
Puesta en marcha o parada
del aire acondicionado
El botón 2 permite poner en marcha
(testigo encendido) o detener (testigo
apagado) el aire acondicionado.
La puesta en marcha no puede efec-
tuarse si el mando 3 está en la posi-
ción 0.
El uso del aire acondicionado
permite:
– rebajar la temperatura interior del
habitáculo;
– eliminar el vaho rápidamente.
El aire acondicionado no funciona
cuando la temperatura exterior es baja.
2
1 3

3.7
Modificación de la velocidad
de ventilación
En modo automático, el sistema con-
trola la velocidad de ventilación más
apropiada para alcanzar y mantener el
confort.
Para aumentar o disminuir la velocidad
de ventilación, usted deberá regular el
mando 6.
Reglaje de la temperatura del
aire
Gire el mando 2 en función de la tem-
peratura deseada.
Cuanto más a la derecha esté posicio-
nado el mando, más elevada será la
temperatura.
Particularidad: los ajustes extre-
mos permiten al sistema producir un
máximo de frío o de calor («18 °C» y
«26 °C»).
Los mandos
1
Modo automático.
2
Ajuste de la temperatura del aire.
3
Función desempañador.
4
Reglaje del reparto del aire en el ha-
bitáculo.
5
Mando del aire acondicionado.
6
Ajuste de la velocidad de ventilación.
7
Reciclaje del aire.
8
Deshielo/desempañado de la luneta
trasera.
AIRE ACONDICIONADO AUTOMÁTICO (1/4)
2 3 5
7
8 6
Modo automático
La climatización automática es un sis-
tema que garantiza (exceptuando los
casos de utilización extrema) el confort
ambiental del habitáculo y el manteni-
miento de un buen nivel de visibilidad a
la vez que se optimiza el consumo. El
sistema actúa en la velocidad de venti-
lación, el reparto de aire, el reciclaje de
aire, la puesta en marcha o la parada
del acondicionador de aire y la tempe-
ratura del aire.
AUTO : optimización del alcance del
nivel de confort elegido en función de
las condiciones exteriores. Pulse la
tecla 1.
1 4
Con cada selección de una nueva
función del aire acondicionado, la
información se muestra durante al-
gunos segundos en la pantalla del
navegador, según la versión del
vehículo.

3.8
Función desempañador
Pulse la tecla 3, el testigo integrado se
enciende.
Esta función permite un deshielo y un
desempañado rápido del parabrisas,
de la luneta y de los cristales laterales
delanteros.
Esta función activa automáticamente el
aire acondicionado y el deshielo de la
luneta trasera.
Pulse la tecla 8 para desactivar el fun-
cionamiento de la luneta térmica tra-
sera, el testigo integrado se apaga.
Para salir de esta función, pulse la
tecla 3 o 1.
Deshielo-desempañado de la
luneta trasera
Pulse la tecla 8, el testigo integrado
se enciende. Esta función permite un
desempañado rápido de los cristales
traseros.
Para salir de esta función, presione
nuevamente la tecla 8; si no, el funcio-
namiento parará automáticamente tras
12 minutos.
8
3
6
Algunas teclas disponen de un tes-
tigo de funcionamiento que indica el
estado de la función.
Puesta en marcha o parada
del aire acondicionado
En modo automático, el sistema con-
trola la puesta en marcha o la parada
del aire acondicionado en función de
las condiciones climatológicas exterio-
res.
Pulse la tecla 5 para forzar la parada
del aire acondicionado: el testigo inte-
grado se enciende.
5
1

3.9

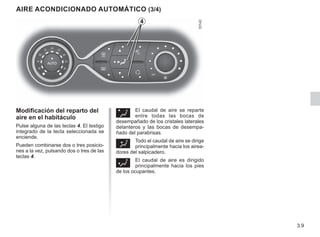

Ø El caudal de aire se reparte
entre todas las bocas de
desempañado de los cristales laterales
delanteros y las bocas de desempa-
ñado del parabrisas.
½ Todo el caudal de aire se dirige
principalmente hacia los airea-
dores del salpicadero.
¿ El caudal de aire es dirigido
principalmente hacia los pies
de los ocupantes.
Modificación del reparto del
aire en el habitáculo
Pulse alguna de las teclas 4. El testigo
integrado de la tecla seleccionada se
enciende.
Pueden combinarse dos o tres posicio-
nes a la vez, pulsando dos o tres de las
teclas 4.
4

3.10

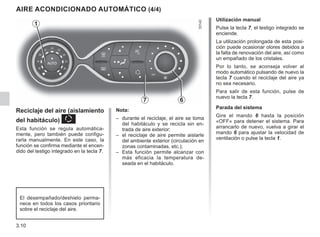

7 6
Reciclaje del aire (aislamiento
del habitáculo) K
Esta función se regula automática-
mente, pero también puede configu-
rarla manualmente. En este caso, la
función se confirma mediante el encen-
dido del testigo integrado en la tecla 7.
Utilización manual
Pulse la tecla 7, el testigo integrado se
enciende.
La utilización prolongada de esta posi-
ción puede ocasionar olores debidos a
la falta de renovación del aire, así como
un empañado de los cristales.
Por lo tanto, se aconseja volver al
modo automático pulsando de nuevo la
tecla 7 cuando el reciclaje del aire ya
no sea necesario.
Para salir de esta función, pulse de
nuevo la tecla 7.
Parada del sistema
Gire el mando 6 hasta la posición
«OFF» para detener el sistema. Para
arrancarlo de nuevo, vuelva a girar el
mando 6 para ajustar la velocidad de
ventilación o pulse la tecla 1.
1
Nota:
– durante el reciclaje, el aire se toma
del habitáculo y se recicla sin en-
trada de aire exterior;
– el reciclaje de aire permite aislarle
del ambiente exterior (circulación en
zonas contaminadas, etc.);
– Esta función permite alcanzar con
más eficacia la temperatura de-
seada en el habitáculo.
El desempañado/deshielo perma-
nece en todos los casos prioritario
sobre el reciclaje del aire.

3.11
Consumo
Es normal que se aprecie un aumento
del consumo de carburante (sobre todo
en tráfico urbano) durante la utilización
del aire acondicionado.
Para los vehículos equipados con aire
acondicionado sin modo automático,
detenga el sistema cuando ya no lo ne-
cesite.
Consejos para minimizar el con-
sumo y por lo tanto ayudar a preser-
var el medio ambiente
Circule con los aireadores abiertos y
con los cristales cerrados.
Si el vehículo ha permanecido estacio-
nado a pleno sol, abra las puertas unos
minutos para permitir que salga el aire
caliente.
Conservación
Consulte la información sobre la ga-
rantía y el mantenimiento de su vehí-
culo para conocer las periodicidades
de control.
AIRE ACONDICIONADO: informaciones y consejos de utilización
En general, en caso de anomalía de
funcionamiento, consulte a un taller au-
torizado.
– Pérdida de eficacia del nivel de
deshielo, desempañado o climati-
zación
Esto puede deberse a la suciedad
del cartucho del filtro del habitáculo.
– No hay producción de aire frío.
Compruebe el buen posicionamiento
de los mandos y el correcto estado
de los fusibles. En caso necesario,
detenga el sistema.
Presencia de agua bajo el
vehículo
Tras una utilización prolongada de la
climatización, es normal constatar la
presencia de agua debajo del vehículo
como consecuencia de la condensa-
ción.
No abra el circuito de
fluido frigorígeno. Es pe-
ligroso para los ojos y para
la piel.
No introduzca nada en el
circuito de ventilación del
vehículo (por ejemplo, en
caso de mal olor, etc.).
Existe un riesgo de deterioro o de
incendio.
Utilice el sistema de climatización
con regularidad, incluso en tiempo
frío. Enciéndalo durante aproxima-
damente 5 minutos al menos una
vez al mes.

3.12
En el modo impulsional, el cristal
sube o baja por completo con solo un
toque. Al ejercer un poco más de pre-
sión sobre el interruptor se oirá un clic,
que acciona la segunda etapa. En este
caso el cristal sube o baja automática-
mente, sin que sea necesario mantener
el interruptor accionado.
Cualquier toque en el interruptor du-
rante el funcionamiento impulsional in-
terrumpirá el recorrido del cristal.
Cuando un cristal encuentra una resis-
tencia al final del recorrido (dedos...) se
detiene y vuelve a bajar unos centíme-
tros.
Pulse o tire del contactor de un cristal
para bajarlo o subirlo hasta la altura
deseada: los cristales traseros no des-
cienden completamente.
En la plaza del conductor actúe en el
contactor:
2 para el lado del conductor;
3 para el lado del pasajero delan-
tero;
4 y 6 para los pasajeros traseros.
En las plazas de los pasajeros actúe en
el contactor 7.
Modo impulsional
En algunas versiones, este sistema se
añade al funcionamiento de los eleva-
lunas eléctricos.
Elevalunas manuales
Gire la manivela 1 para bajar o subir el
cristal hasta la altura deseada.
Elevalunas eléctricos
delanteros
Los elevalunas eléctricos funcionan
con el contacto puesto.
ELEVALUNAS (1/2)
1 2 3 7
6
4
5
Seguridad de los
pasajeros
El conductor puede blo-
quear el funcionamiento de
los elevalunas traseros pulsando el
contactor 5.

3.13
Contactores en las puertas
traseras
Accione el contactor 8.
ductor
Nunca abandone el ve-
hículo con un niño,
un adulto discapacitado o un
animal dentro, aunque sea por un
momento. Con ello podría poner en
peligro a las personas. El motor o
sus equipos (como los elevalunas, el
sistema de bloqueo de las
puertas, etc.) pueden ser ac-
cionados indebidamente.
Además, con el sol o en un
clima caliente, la tempera-
tura interior del habitáculo
sube muy rápidamente.
RIESGO DE MUERTE O
LESIONES GRAVES
ELEVALUNAS (2/2)
8
Durante el funcionamiento
del elevalunas eléctrico,
compruebe que ninguna
parte del cuerpo esté en su
recorrido. Existe peligro de lesio-
nes graves.
Evite colocar objetos apoyados en
un cristal entreabierto: riesgo de
dañar el elevalunas.
Una acción, aunque sea
modesta, en los elevalunas
puede ocasionar lesiones
graves en los demás ocu-
pantes del vehículo.

3.14

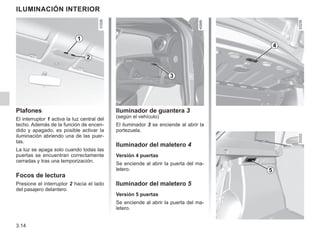

Iluminador de guantera 3
El iluminador 3 se enciende al abrir la
portezuela.
Iluminador del maletero 4
Versión 4 puertas
Se enciende al abrir la puerta del ma-
letero.
Iluminador del maletero 5
Versión 5 puertas
Se enciende al abrir la puerta del ma-
letero.
ILUMINACIÓN INTERIOR
2
Plafones
El interruptor 1 activa la luz central del
techo. Además de la función de encen-
dido y apagado, es posible activar la
iluminación abriendo una de las puer-
tas.
La luz se apaga solo cuando todas las
puertas se encuentran correctamente
cerradas y tras una temporización.
Focos de lectura
Presione el interruptor 2 hacia el lado
del pasajero delantero.
1
4
5
3

3.15

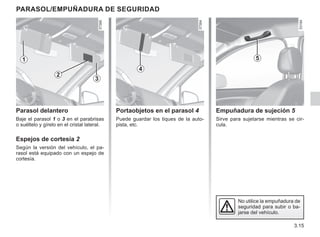

ParASOL/Empuñadura de seguridad
Portaobjetos en el parasol 4
Puede guardar los tiques de la auto-
pista, etc.
Empuñadura de sujeción 5
Sirve para sujetarse mientras se cir-
cula.
Parasol delantero
Baje el parasol 1 o 3 en el parabrisas
o suéltelo y gírelo en el cristal lateral.
Espejos de cortesía 2
Según la versión del vehículo, el pa-
rasol está equipado con un espejo de
cortesía.
5
4
2
1
3
No utilice la empuñadura de
seguridad para subir o ba-
jarse del vehículo.

3.16
DISTRIBUCIÓN, PORTAOBJETOS EN EL HABITÁCULO (1/2)
Guantera
Para abrirlo, tire de la paleta 1.
Compartimento en consola
central 2
Compartimento superior de
tablero de mandos 3
Compruebe que no haya
ningún objeto duro, pesado
o puntiagudo en los por-
taobjetos «abiertos», de tal
forma que pueda ser proyectado
contra los ocupantes, en caso de
curva, de frenada brusca o choque.
1
2
3
Guardaobjeto de puerta 4
No debe haber ningún
objeto en el suelo (delante
del conductor): en caso de
frenazo brusco, los objetos
pueden deslizarse bajo los pedales
e impedir su utilización.
4

3.17
DISTRIBUCIÓN, PORTAOBJETOS EN EL HABITÁCULO (2/2)
No coloque objetos duros,
pesados o puntiagudos que
superen el espacio disponi-
ble o queden en mala posi-
ción, en los portaobjetos abiertos,
de tal forma que puedan ser proyec-
tados contra los ocupantes, en caso
de curva, frenazo brusco o choque.
6
5
Portaobjetos 5
Emplazamiento para vasos 6
Al tomar una curva, al ace-
lerar o frenar, tenga cui-
dado de que el líquido
contenido en el recipiente
depositado en el portabotellines no
se desborde.
Riesgo de quemaduras si el líquido
está caliente y/o de derrame.
Bolsas portaobjetos 7 en los
asientos delanteros
Emplazamiento para vasos 8
7
8

3.18

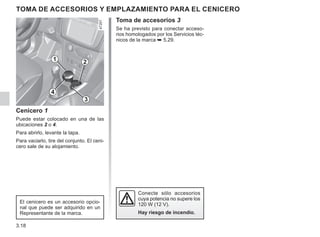

TOMA DE ACCESORIOS Y EMPLAZAMIENTO PARA EL CENICERO
Cenicero 1
Puede estar colocado en una de las
ubicaciones 2 o 4.
Para abrirlo, levante la tapa.
Para vaciarlo, tire del conjunto. El ceni-
cero sale de su alojamiento.
El cenicero es un accesorio opcio-
nal que puede ser adquirido en un
Conecte sólo accesorios
cuya potencia no supere los
120 W (12 V).
Hay riesgo de incendio.
2
3
1
4
Toma de accesorios 3
Se ha previsto para conectar acceso-
rios homologados por los Servicios téc-
nicos de la marca ➥ 5.29.

3.19
APOYACABEZAS TRASERO
Para regular la altura de los
apoyacabezas A y B
Los apoyacabezas A y B disponen de
una sola posición de reglaje. Levante
el apoyacabezas hasta que el botón 1
quede bloqueado.
Para retirar los
apoyacabezas A y B
Presione el botón de bloqueo 1 y saque
a continuación el apoyacabezas.
El apoyacabezas es un ele-
mento de seguridad, por lo
que hay que vigilar su pre-
sencia y su correcta coloca-
ción: la parte alta del apoyacabezas
debe estar lo más cerca posible de
la parte superior de la cabeza.
Para reposicionar los
apoyacabezas A y B
Introduzca las varillas en sus aloja-
mientos y baje el apoyacabezas hasta
que quede bloqueado.
Posición de ajuste del
apoyacabezas B
La posición completamente bajada
del apoyacabezas es únicamente
para una posición de ajuste: no debe
utilizarse cuando un pasajero esté sen-
tado.
A
A
1
B B
B B
1

3.20
Para volver a colocar en su posición
el respaldo B o C
– Levante el respaldo hasta que quede
bloqueado;
– asegúrese de que el asiento queda
bien bloqueado.
– Recoloque los apoyacabezas.
BANQUETA TRASERA: funcionalidad (1/2)
Para abatir el respaldo B o C
– Inserte el gancho del cinturón de se-
guridad trasero en el alojamiento 1;
– retire o baje completamente los apo-
yacabezas (➥ 3.19);
– Pulse el botón 2.
– Baje el respaldo.
2
B
C
1
Por seguridad, efectúe las
regulaciones con el vehí-
culo parado.
A
C
B
Según el vehículo, la banqueta y el res-
paldo pueden abatirse para permitir el
transporte de objetos voluminosos.
Para abatir el asiento
Bascule la banqueta A contra los asien-
tos delanteros.
Deje pivotar de forma natural y sin
forzar la banqueta alrededor de su
eje de rotación, amortiguando su
descenso sobre el piso.

3.21

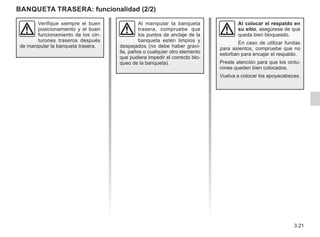

Al colocar el respaldo en
su sitio, asegúrese de que
queda bien bloqueado.
En caso de utilizar fundas
para asientos, compruebe que no
estorban para encajar el respaldo.
Preste atención para que los cintu-
rones queden bien colocados.
Vuelva a colocar los apoyacabezas.
Al manipular la banqueta
trasera, compruebe que
los puntos de anclaje de la
banqueta estén limpios y
despejados (no debe haber gravi-
lla, paños o cualquier otro elemento
que pudiera impedir el correcto blo-
queo de la banqueta).
Verifique siempre el buen
posicionamiento y el buen
funcionamiento de los cin-
turones traseros después
de manipular la banqueta trasera.
BANQUETA TRASERA: funcionalidad (2/2)

3.22
Para cerrar
Baje la puerta del maletero ayudán-
dose, en primer lugar de la empuña-
dura interior 3, cuando el vehículo dis-
ponga de ella.
Maletero
1
Para abrir
Mando eléctrico
Según el vehículo, con los abrientes
desbloqueados, pulse el botón 1 y le-
vante la puerta del maletero.
Mando manual
Desde el exterior
Introduzca la llave en la cerradura del
maletero, gírela (según el vehículo,
pulse el botón 1) y levante la puerta del
maletero.
Desde el interior
Según el vehículo, pulse el botón 2
para abrir la puerta del maletero unos
centímetros. Levante la puerta del ma-
letero.
2
1
3
De acuerdo con la versión del ve-
hículo, el mismo puede estar equi-
pado con alarma y debe ser desac-
tivada antes de la apertura manual
del maletero.
Desactivación: ➥ 1.10

3.23

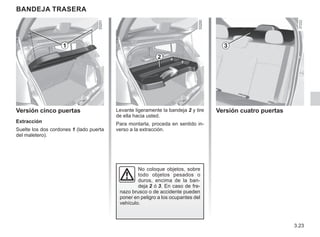

BANDEJA TRASERA
Versión cinco puertas
Extracción
Suelte los dos cordones 1 (lado puerta
del maletero).
Levante ligeramente la bandeja 2 y tire
de ella hacia usted.
Para montarla, proceda en sentido in-
verso a la extracción.
No coloque objetos, sobre
todo objetos pesados o
duros, encima de la ban-
deja 2 ó 3. En caso de fre-
nazo brusco o de accidente pueden
poner en peligro a los ocupantes del
vehículo.
Versión cuatro puertas
1
2
3

3.24
TRANSPORTE DE OBJETOS en el maletero
Coloque siempre los objetos transpor-
tados de tal forma que su zona más
voluminosa esté apoyada contra:
– los respaldos de la banqueta tra-
sera, para cargas normales (ejem-
plo A);
– los asientos delanteros cuando
se rebaten los respaldos traseros
(ejemplo B). ➥ 3.20.
Coloque siempre los objetos más pe-
sados directamente sobre el piso.
Coloque siempre los objetos transpor-
tados de tal forma que los más pesa-
dos estén apoyados contra el respaldo
de la banqueta trasera.
A
B
Coloque siempre los ob-
jetos más pesados direc-
tamente sobre el piso. La
carga deberá colocarse de
modo que ninguno de los objetos
pueda salir proyectado hacia de-
lante, sobre los ocupantes, en caso
de frenazo brusco.
Encaje los cinturones de seguridad
de los asientos traseros, aunque no
haya ocupantes.

3.25

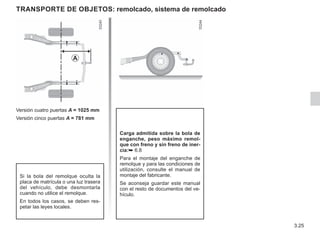

TRANSPORTE DE OBJETOS: remolcado, sistema de remolcado
Versión cuatro puertas A = 1025 mm
Versión cinco puertas A = 781 mm
Carga admitida sobre la bola de
enganche, peso máximo remol-
que con freno y sin freno de iner-
cia:➥ 6.8
Para el montaje del enganche de
remolque y para las condiciones de
utilización, consulte el manual de
montaje del fabricante.
Se aconseja guardar este manual
con el resto de documentos del ve-
hículo.
A
Si la bola del remolque oculta la
placa de matrícula o una luz trasera
del vehículo, debe desmontarla
cuando no utilice el remolque.
En todos los casos, se deben res-
petar las leyes locales.

3.26

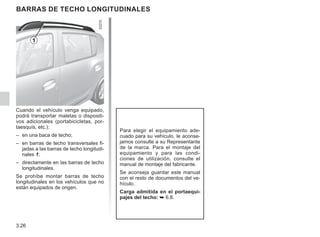

BARRAS DE TECHO LONGITUDINALES
Para elegir el equipamiento ade-
cuado para su vehículo, le aconse-
jamos consulte a su Representante
de la marca. Para el montaje del
equipamiento y para las condi-
ciones de utilización, consulte el
manual de montaje del fabricante.
Se aconseja guardar este manual
con el resto de documentos del ve-
hículo.
Carga admitida en el portaequi-
pajes del techo: ➥ 6.8.
Cuando el vehículo venga equipado,
podrá transportar maletas o dispositi-
vos adicionales (portabicicletas, por-
taesquís, etc.):
– en una baca de techo;
– en barras de techo transversales fi-
jadas a las barras de techo longitudi-
nales 1;
– directamente en las barras de techo
longitudinales.
Se prohíbe montar barras de techo
longitudinales en los vehículos que no
están equipados de origen.
1

3.27
Mando integrado teléfono
manos libres
Para los vehículos que se encuentren
equipados, utilice el micrófono 3 y el
mando bajo volante 2.
equipamiento multimedia
La presencia y el emplazamiento de
estos equipamientos dependen del
equipamiento multimedia del vehículo.
1 Radio;
2 Mando bajo volante;
3 Micrófono.
Para saber cómo utilizarlos, con-
sulte el manual del equipamiento,
que se recomienda conservar junto
con el resto de documentos del
vehículo.
2
3
Utilización del teléfono
Le recordamos la necesi-
dad de respetar la legisla-
ción en vigor relativa a la
utilización de este tipo de aparatos.
1

4.1
Capítulo 4: Conservación
Capot Motor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.2
Nivel de aceite del motor: generalidades . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.3
Nivel de aceite del motor: añadido, llenado. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.4
Cambio de aceite motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.5
Niveles: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.6
Líquido de frenos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.6
Líquido de refrigeración del motor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.6
Líquido de la dirección asistida. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.7
Depósito del lavaparabrisas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.8
Filtros. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.8
Batería:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.9
Presiones de inflado de los neumáticos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.10
Mantenimiento de la carrocería. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.12
Mantenimiento de los tapizados interiores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.14

4.2
Para abrirlo, tire de la manecilla 1.
Desbloqueo de la seguridad del
capot del motor
Para desbloquear, levante ligeramente
el capot y empuje la lengüeta 2 en el
sentido de la flecha A para liberar el
gancho 3.
CapOT motor
Apertura del capot motor
Levante el capot y acompáñelo, que-
dará sujeto por el gato hidráulico 4.
Cierre del capot motor
Compruebe que no se ha olvidado
nada en el compartimiento del motor.
Para cerrar el capot, agarre el capot
por el centro y sitúelo a 30 cm de dis-
tancia de la posición de cerrado; final-
mente suéltelo. Se bloqueará por sí
mismo por efecto de su peso.
Al realizar intervenciones
cerca del motor, tenga en
cuenta que éste puede
estar caliente. Además,
el ventilador puede ponerse en
marcha en cualquier momento.
Riesgo de lesiones
Evite apoyarse en el capot
del motor: hay riesgo de
que se cierre involuntaria-
mente.
1
2
4
3
A
En las intervenciones bajo
el capot del motor, asegú-
rese de que la manecilla
del limpia esté en la posi-
ción de parada. Riesgo de
lesiones
Compruebe que el capot
queda correctamente blo-
queado. Comprobar que
nada impida el anclaje del
cierre (gravilla, trapo...).
Tras cualquier interven-
ción en el compartimento
del motor, asegúrese de no
dejar nada olvidado (trapos,
herramientas, etcétera).
Estos objetos podrían dañar el
motor o provocar un incendio.
Si ha sufrido un choque,
aunque sea leve contra la
calandra o el capot, diríjase
a un Representante de la
marca lo antes posible para
que revise el sistema de cierre del
capot.

4.3
NIVEL DE ACEITE DEL MOTOR: generalidades
Lectura del nivel de aceite
– saque la varilla y límpiela con un
paño limpio y que no suelte pelusas;
– introduzca la varilla hasta el tope
(para los vehículos equipados con
«tapón-medidor» C, apriete comple-
tamente el tapón);
– saque la varilla de nuevo;
– lea el nivel: no debe descender
nunca por debajo del «mini» A ni so-
brepasar el «maxi» B.
Una vez que haya leído el nivel, intro-
duzca la varilla a tope o enrosque com-
pletamente el tapón-varilla.
Superación del nivel máximo del
aceite del motor
La lectura del nivel sólo debe ha-
cerse mediante la varilla como se
ha explicado anteriormente.
Si se supera el nivel máximo no
arranque su vehículo y contacte
con su Concesionario.
C
A
B
A
B
No se debe superar nunca
el nivel máximo de lle-
nado B: existe el riesgo de
dañar el motor y el cataliza-
dor.
Un motor consume normalmente aceite
para el engrase y la refrigeración de las
piezas en movimiento y es normal, a
veces, tener que añadir aceite entre
dos cambios.
No obstante, si tras el período de
rodaje, las aportaciones fueran supe-
riores a 0,5 litros cada 1.000 km, con-
sulte a un Representante de la marca.
Periodicidad: verifique periódica-
mente el nivel de aceite y, en todo
caso, antes de emprender un viaje
largo, so pena de correr el riesgo de
deteriorar el motor.
En caso de bajada anormal o re-
pentina del nivel de aceite, consulte
a un Representante de la marca.
Para evitar salpicaduras, le aconse-
jamos utilice un embudo al realizar
el añadido/llenado de aceite.
A
B

4.4
NIVEL DE ACEITE DEL MOTOR: añadido, llenado (1/2)
Añadido/llenado
El vehículo debe estar situado sobre un
suelo horizontal, con el motor parado
y frío (por ejemplo: antes de realizar el
primer arranque del día).
– Afloje el tapón 2.
– Llene hasta el nivel marcado (la ca-
pacidad entre las marcas «mín.» y
«máx.» de la varilla 1 es de 1,5 a
2 litros, según el motor);
– espere unos 10 minutos para permi-
tir que escurra el aceite;
– verifique el nivel de aceite mediante
la varilla 1 (como se ha explicado
anteriormente).
Después de leer el nivel, tenga cuidado
al introducir de nuevo la varilla hasta el
tope.
No sobrepase el nivel «máx.» y no
olvide volver a poner y apretar correc-
tamente la varilla 1 y el tapón 2.
En las intervenciones bajo
el capot del motor, asegú-
rese de que la manecilla
del limpia esté en la posi-
ción de parada.
Riesgo de lesiones.
2
1
1
2

4.5
NIVEL DE ACEITE DEL MOTOR: añadido, llenado (2/2)
Cambio de aceite del motor
Periodicidad: consulte el manual de
mantenimiento de su vehículo.
Capacidades medias de llenado
Consulte el manual de mantenimiento
de su vehículo.
Calidad del aceite motor
Consulte el manual de mantenimiento
del vehículo.
Llenado: atención cuando
rellene, tenga la precau-
ción de no derramar aceite
sobre las piezas del motor,
hay riesgo de incendio. No olvide
cerrar correctamente el tapón, pues
existe riesgo de incendio a causa
de la proyección de aceite sobre las
piezas calientes del motor.
Cambio de aceite del
motor: si realiza el cambio
de aceite con el motor ca-
liente, procure no que-
marse con el aceite.
cuenta que este puede
estar caliente. Además, el
motoventilador puede po-
nerse en marcha en cualquier mo-
mento.
Riesgo de heridas.
No haga funcionar el motor
en un lugar cerrado: los
gases de escape son tóxi-
cos.
En caso de consumo anor-
mal de aceite, consulte a un

4.6
Líquido de refrigeración
Con el motor apagado y el vehículo
en un suelo horizontal, el nivel en frío
debe situarse entre las marcas «MINI»
y «MAXI» indicadas en la boquilla 3.
Complete este nivel en frío antes de
que llegue a la marca «MINI».
NIVELES, FILTROS (1/3)
Líquido de frenos
Debe controlarse a menudo y, en todo
caso, cada vez que note cualquier dife-
rencia, por pequeña que sea, en la efi-
cacia del sistema de frenado.
El nivel se comprueba con el motor
apagado y el vehículo en un suelo ho-
rizontal.
El nivel indicado debe estar entre las
marcas 1 «MINI» y 2 «MAXI». El nivel
baja normalmente conforme se van
desgastando las pastillas de freno,
pero no debe hacerlo nunca por debajo
de la cota de alerta 1 «MINI».
Periodicidad de sustitución
Consulte el documento de manteni-
miento de su vehículo.
Reabastecimiento
Siempre que se intervenga en el cir-
cuito hidráulico, el líquido debe ser sus-
tituido por un especialista.
Es obligatorio utilizar un líquido homo-
logado por nuestra asistencia técnica y
en un recipiente sellado.
motoventilador puede ponerse en
Riesgo de heridas.
Al apagar el vehículo, el motoven-
tilador (hélice) puede permanecer
encendido unos 10 minutos para
garantizar el correcto enfriamiento
del motor.
En caso de descenso anormal o re-
petido del nivel de líquido, consulte
3
2
1

4.7

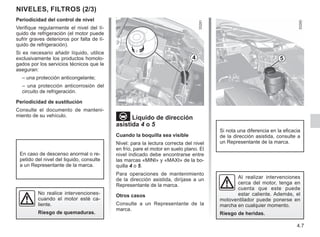

Periodicidad del control de nivel
Verifique regularmente el nivel del lí-
quido de refrigeración (el motor puede
sufrir graves deterioros por falta de lí-
quido de refrigeración).
Si es necesario añadir líquido, utilice
exclusivamente los productos homolo-
gados por los servicios técnicos que le
aseguran:
– una protección anticongelante;
– una protección anticorrosión del
circuito de refrigeración.
Periodicidad de sustitución
Consulte el documento de manteni-
miento de su vehículo.
No realice intervenciones-
cuando el motor esté ca-
liente.
Riesgo de quemaduras.
Líquido de dirección
asistida 4 o 5
Cuando la boquilla sea visible
Nivel: para la lectura correcta del nivel
en frío, pare el motor en suelo plano. El
nivel indicado debe encontrarse entre
las marcas «MINI» y «MAXI» de la bo-
quilla 4 o 5.
Para operaciones de mantenimiento
de la dirección asistida, diríjase a un
Otros casos
marca.
Si nota una diferencia en la eficacia
de la dirección asistida, consulte a
Riesgo de heridas.
4 5
En caso de descenso anormal o re-
petido del nivel del liquido, consulte

4.8
Lavaparabrisas
Llenado
Con el motor parado, abra el tapón 6.
Rellene hasta ver el líquido y vuelva a
poner el tapón. Este depósito alimenta
el lavaparabrisas y el lavaluneta (en
caso de estar equipado con este).
Líquido: producto del lavaparabrisas
(producto anticongelante en invierno).
Chorros: para regular la altura de los
chorros del lavaparabrisas, utilice una
herramienta puntiaguda.
Filtros
La sustitución de los elementos filtran-
tes (filtro de aire, filtro del habitáculo,
etc.) está prevista en las operaciones
de mantenimiento de su vehículo.
Periodicidad de sustitución de los
elementos filtrantes: consulte el do-
cumento de mantenimiento de su ve-
hículo.
cerca del motor, tener en
Riesgo de heridas.
6 6
El tapón del depósito de
gasolina de arranque en
frío es ROJO. El tapón del
depósito de agua del lava-
parabrisas es NEGRO. Al hacer el
llenado, no invierta ni mezcle los
fluidos.
No rellene ni mezcle con gasolina
del depósito de arranque en frío el
compartimento de agua del lavapa-
rabrisas. La presencia de gasolina
en el depósito de agua supone un
riesgo de incendio.
No rellene ni mezcle con agua del lavaparabrisas el depósito de arranque
en frío. La presencia de agua en el compartimento de gasolina puede
dañar el motor, y no se producirá el arranque.

4.9

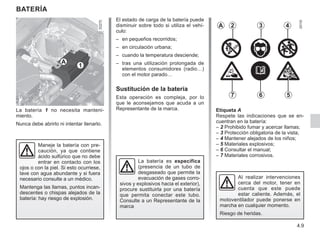

BATERÍA
La batería 1 no necesita manteni-
miento.
Nunca debe abrirlo ni intentar llenarlo.
La batería es específica
(presencia de un tubo de
desgaseado que permite la
evacuación de gases corro-
sivos y explosivos hacia el exterior),
procure sustituirla por una batería
que permita conectar este tubo.
marca
Maneje la batería con pre-
caución, ya que contiene
ácido sulfúrico que no debe
entrar en contacto con los
ojos o con la piel. Si esto ocurriese,
lave con agua abundante y si fuera
necesario consulte a un médico.
Mantenga las llamas, puntos incan-
descentes o chispas alejados de la
batería: hay riesgo de explosión.
El estado de carga de la batería puede
disminuir sobre todo si utiliza el vehí-
culo:
– en pequeños recorridos;
– en circulación urbana;
– cuando la temperatura desciende;
– tras una utilización prolongada de
elementos consumidores (radio…)
con el motor parado…
Sustitución de la batería
Esta operación es compleja, por lo
que le aconsejamos que acuda a un
1
Etiqueta A
Respete las indicaciones que se en-
cuentran en la batería:
– 2
Prohibido fumar y acercar llamas;
– 3 Protección obligatoria de la vista;
– 4 Mantener alejados de los niños;
– 5 Materiales explosivos;
– 6 Consultar el manual;
– 7 Materiales corrosivos.
A 2 3 4
5
6
7
cerca del motor, tener en
Riesgo de heridas.
A

4.10
Presiones de inflado de los neumáticos (1/2)
Etiqueta A
(Según país de comercialización)
La presión de inflado de los neumáticos
está indicada en la etiqueta A situada
en el canto de la puerta del conductor.
Para leerla abra la puerta.
Las presiones de inflado deben verifi-
carse con los neumáticos fríos.
En caso de que la verificación de la pre-
sión no pueda efectuarse con los neu-
máticos fríos, es preciso aumentar las
presiones indicadas de 0,2 a 0,3 bares
(o 3 PSI). Es imperativo no desinflar
nunca un neumático caliente.
H:
presión preconizada de inflado de
los neumáticos traseros para optimi-
zar el consumo de carburante.
I: presión de inflado de la rueda de re-
puesto.
Seguridad neumáticos y montaje de
cadenas
Para conocer las condiciones de man-
tenimiento y, según las versiones, las
condiciones para colocar cadenas de
nieve en su vehículo ➥ 5.7.
Particularidad de los vehículos uti-
lizados a plena carga (Peso Máximo
Autorizado en Carga) y tirando de un
remolque
La velocidad máxima está limitada a
100 km/h y la presión de los neumáti-
cos debe aumentarse 0,2 bares ➥ 6.8.
A
B:
dimensión de los neumáticos que
equipan el vehículo.
C: presión de inflado de los neumáticos
delanteros, cuando se circula fuera
de carretera.
D: presión de inflado de los neumáticos
traseros, cuando se circula fuera de
carretera
E: presión de inflado de los neumáticos
delanteros, cuando se circula por
carretera.
F: presión de inflado de los neumáticos
traseros, cuando se circula por car-
retera.
G:
presión preconizada de inflado de
los neumáticos delanteros para op-
timizar el consumo de carburante.
A
B
C D
F
E
G H
I
Si es necesario sustituir
los, se recomienda montar
siempre unos neumáticos
de la misma marca, dimen-
sión, tipo y estructura.
Éstos deben: ser idénticos
a los de origen o correspon-
der a los preconizados por un

4.11
Presiones de inflado de los neumáticos (2/2)
Etiqueta A
(Según país de comercialización)
La presión de llenado de los neumáti-
cos se indica en la etiqueta A, situada
en la tapa del depósito de combustible.
Las presiones de inflado deben verifi-
carse con los neumáticos fríos.
(o 3 PSI). Es imperativo no desinflar
nunca un neumático caliente.
B:
dimensión de los neumáticos que
equipan el vehículo.
C: presión de inflado de los neumáticos
delanteros, cuando se circula fuera
de carretera.
D: presión de inflado de los neumáticos
traseros, cuando se circula fuera de
carretera.
E: presión de inflado de los neumáticos
delanteros, cuando se circula por
carretera.
F: presión de inflado de los neumáticos
traseros, cuando se circula por car-
retera.
G: presión de inflado de la rueda de re-
puesto.
Seguridad neumáticos y montaje de
cadenas
Para conocer las condiciones de man-
tenimiento y, según las versiones, las
condiciones para colocar cadenas de
nieve en su vehículo ➥ 5.7.
Particularidad de los vehículos uti-
lizados a plena carga (Peso Máximo
Autorizado en Carga) y tirando de un
remolque.
La velocidad máxima está limitada a
100 km/h y la presión de los neumáti-
cos debe aumentarse 0,2 bares ➥ 6.8.
A
A
B
C
C
D
E F
F
E
D
G
G
B
G
G
Si es necesario sustituir-
los, se recomienda montar
siempre unos neumáticos
de la misma marca, dimen-
sión, tipo y estructura.
Éstos deben: ser idénticos
a los de origen o correspon-
der a los preconizados por un

4.12

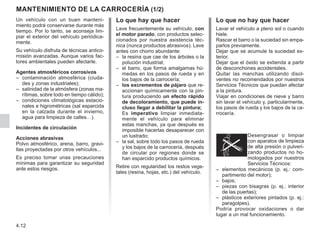

Un vehículo con un buen manteni-
miento podrá conservarse durante más
tiempo. Por lo tanto, se aconseja lim-
piar el exterior del vehículo periódica-
mente.
Su vehículo disfruta de técnicas antico-
rrosión avanzadas. Aunque varios fac-
tores ambientales pueden afectarle.
Agentes atmosféricos corrosivos
–
contaminación atmosférica (ciuda-
des y zonas industriales);
–
salinidad de la atmósfera (zonas ma-
rítimas, sobre todo en tiempo cálido);
–
condiciones climatológicas estacio-
nales e higrométricas (sal esparcida
en la calzada durante el invierno,
agua para limpieza de calles…).
Incidentes de circulación
Acciones abrasivas
Polvo atmosférico, arena, barro, gravi-
llas proyectadas por otros vehículos...
Es preciso tomar unas precauciones
mínimas para garantizar su seguridad
ante estos riesgos.
Mantenimiento de la carrocería (1/2)
Lo que hay que hacer
Lave frecuentemente su vehículo, con
el motor parado, con productos selec-
cionados por nuestra asistencia téc-
nica (nunca productos abrasivos). Lave
antes con chorro abundante:
–
la resina que cae de los árboles o la
polución industrial;
–
el barro, que forma amalgamas hú-
medas en los pasos de rueda y en
los bajos de la carrocería;
–
los excrementos de pájaro que re-
accionan químicamente con la pin-
tura produciendo un efecto rápido
de decoloramiento, que puede in-
cluso llegar a debilitar la pintura;

Es imperativo limpiar inmediata-
mente el vehículo para eliminar
estas manchas, ya que después es
imposible hacerlas desaparecer con
un lustrado;
–
la sal, sobre todo los pasos de rueda
y los bajos de la carrocería, después
de circular por regiones donde se
han esparcido productos químicos.
Retire con regularidad los restos vege-
tales (resina, hojas, etc.) del vehículo.
Lo que no hay que hacer
Lavar el vehículo a pleno sol o cuando
hiele.
Rascar el barro o la suciedad sin empa-
parlos previamente.
Dejar que se acumule la suciedad ex-
terior.
Dejar que el óxido se extienda a partir
de desconchones accidentales.
Quitar las manchas utilizando disol-
ventes no recomendados por nuestros
Servicios Técnicos que puedan afectar
a la pintura.
Viajar en condiciones de nieve y barro
sin lavar el vehículo y, particularmente,
los pasos de rueda y los bajos de la ca-
rrocería.
Desengrasar o limpiar
con aparatos de limpieza
de alta presión o pulveri-
zando productos no ho-
mologados por nuestros
Servicios Técnicos:
–
elementos mecánicos (p. ej.: com-
partimento del motor);
–
bajos;
–
piezas con bisagras (p. ej.: interior
de las puertas);
–
plásticos exteriores pintados (p. ej.:
paragolpes).
Podría provocar oxidaciones o dar
lugar a un mal funcionamiento.

4.13

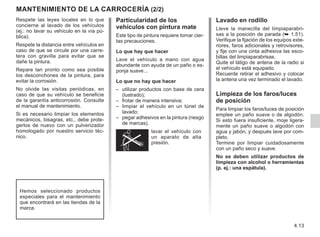

Particularidad de los
vehículos con pintura mate
Este tipo de pintura requiere tomar cier-
tas precauciones.
Lo que hay que hacer
Lave el vehículo a mano con agua
abundante con ayuda de un paño o es-
ponja suave...
–
utilizar productos con base de cera
(lustrado);
–
frotar de manera intensiva;
–
limpiar el vehículo en un túnel de
lavado;
–
pegar adhesivos en la pintura (riesgo
de marcas).
lavar el vehículo con
un aparato de alta
presión.
Respete las leyes locales en lo que
concierne al lavado de los vehículos
(ej.: no lavar su vehículo en la vía pú-
blica).
Respete la distancia entre vehículos en
caso de que se circule por una carre-
tera con gravilla para evitar que se
dañe la pintura.
Repare tan pronto como sea posible
los desconchones de la pintura, para
evitar la corrosión.
No olvide las visitas periódicas, en
caso de que su vehículo se beneficie
de la garantía anticorrosión. Consulte
el manual de mantenimiento.
Si es necesario limpiar los elementos
mecánicos, bisagras, etc., debe prote-
gerlos de nuevo con un pulverizador
homologado por nuestro servicio téc-
nico.
Mantenimiento de la carrocería (2/2)
Hemos seleccionado productos
especiales para el mantenimiento
que encontrará en las tiendas de la
marca.
Lavado en rodillo
Lleve la manecilla del limpiaparabri-
sas a la posición de parada (➥ 1.51).
Verifique la fijación de los equipos exte-
riores, faros adicionales y retrovisores,
y fije con una cinta adhesiva las esco-
billas del limpiaparabrisas.
Quite el látigo de antena de la radio si
el vehículo está equipado.
Recuerde retirar el adhesivo y colocar
la antena una vez terminado el lavado.
Limpieza de los faros/luces
de posición
Para limpiar los faros/luces de posición
emplee un paño suave o de algodón.
Si esto fuera insuficiente, moje ligera-
mente un paño suave o algodón con
agua y jabón, y después lave por com-
pleto.
Termine por limpiar cuidadosamente
con un paño seco y suave.
No se deben utilizar productos de
limpieza con alcohol o herramientas
(p. ej.: una espátula).

4.14

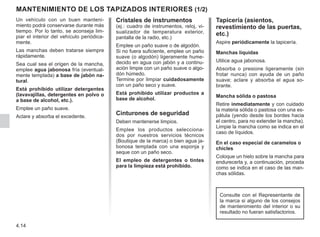

Cristales de instrumentos
(ej.: cuadro de instrumentos, reloj, vi-
sualizador de temperatura exterior,
pantalla de la radio, etc.)
Emplee un paño suave o de algodón.
Si no fuera suficiente, emplee un paño
suave (o algodón) ligeramente hume-
decido en agua con jabón y a continu-
ación limpie con un paño suave o algo-
dón húmedo.
Termine por limpiar cuidadosamente
con un paño seco y suave.
Está prohibido utilizar productos a
base de alcohol.
Cinturones de seguridad
Deben mantenerse limpios.
Emplee los productos selecciona-
dos por nuestros servicios técnicos
(Boutique de la marca) o bien agua ja-
bonosa templada con una esponja y
seque con un paño seco.
El empleo de detergentes o tintes
para la limpieza está prohibido.
MANTENIMIENTO DE LOS TAPIZADOS INTERIORES (1/2)
Tapicería (asientos,
revestimiento de las puertas,
etc.)
Aspire periódicamente la tapicería.
Manchas líquidas
Utilice agua jabonosa.
Absorba o presione ligeramente (sin
frotar nunca) con ayuda de un paño
suave; aclare y absorba el agua so-
brante.
Mancha sólida o pastosa
Retire inmediatamente y con cuidado
la materia sólida o pastosa con una es-
pátula (yendo desde los bordes hacia
el centro, para no extender la mancha).
Limpie la mancha como se indica en el
caso de líquidos.
En el caso especial de caramelos o
chicles
Coloque un hielo sobre la mancha para
endurecerla y, a continuación, proceda
como se indica en el caso de las man-
chas sólidas.
Un vehículo con un buen manteni-
miento podrá conservarse durante más
tiempo. Por lo tanto, se aconseja lim-
piar el interior del vehículo periódica-
mente.
Las manchas deben tratarse siempre
rápidamente.
Sea cual sea el origen de la mancha,
emplee agua jabonosa fría (eventual-
mente templada) a base de jabón na-
tural.
Está prohibido utilizar detergentes
(lavavajillas, detergentes en polvo o
a base de alcohol, etc.).
Emplee un paño suave.
Aclare y absorba el excedente.
Consulte con el Representante de
la marca si alguno de los consejos
de mantenimiento del interior o su
resultado no fueran satisfactorios.

4.15
Colocar objetos como ambientadores y
difusores de perfume a la altura de los
aireadores puesto que podrían dañar el
guarnecido del salpicadero.
utilice productos de lim-
pieza de alta presión o
productos en pulveriza-
dor en el interior del ve-
hículo:
MANTENIMIENTO DE LOS TAPIZADOS INTERIORES (2/2)
Desmontaje y montaje de
los equipamientos móviles
originales del vehículo
Si tiene que retirar alguno de los equi-
pamientos móviles para limpiar el ha-
bitáculo (por ejemplo, las alfombrillas),
vuelva a colocarlos después en el lado
correcto (por ejemplo, la alfombrilla del
conductor debe ir en el lado del con-
ductor) y sujételos con los elementos
suministrados con el equipamiento (por
ejemplo, la alfombrilla del conductor
debe sujetarse siempre con ayuda de
los elementos de sujeción preinstala-
dos).
En cualquier caso, con el vehículo de-
tenido, compruebe que nada obstacu-
lice la conducción (obstáculos que im-
pidan presionar los pedales, enganche
del pie en la alfombrilla, etc.).
si no se toman precauciones, podría
verse perjudicado, entre otras cosas, el
buen funcionamiento de los componen-
tes eléctricos o electrónicos presentes
en el vehículo.

5.1
Capítulo 5: Consejos prácticos
Rueda pinchada, rueda de repuesto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.2
Herramientas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.3
Embellecedores - llantas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.4
Cambio de rueda. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.5
Neumáticos (seguridad de neumáticos, ruedas, utilización invernal). . . . . . . . . . . . . . . . . . . . . . . . 5.7
Faros delanteros: sustitución de las lámparas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.10
Luces traseras y laterales: sustitución de las lámparas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.12
Iluminación interior: sustitución de las lámparas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.17
Fusibles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.19
Telemando por radiofrecuencia: batería. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.22
Batería. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.23
Escobillas de los limpiaparabrisas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.25
Remolcado: reparación. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.26
Pre-instalación de la radio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.28
Accesorios. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.29
Anomalía de funcionamiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.30

5.2
– levante la alfombra del maletero
hasta la vertical, contra el respaldo
del asiento trasero, o la tapa del cu-
breequipajes, si está equipado con
él;
– afloje la fijación central 1;
– saque la rueda de repuesto 2.
Rueda de seguridad
Está situada en el maletero.
Para acceder a ella:
– Abra el maletero;
– según el vehículo, retire el cubree-
quipajes o dóblelo en la posición ex-
trema;
PINCHAZO, rueda de repuesto
Nota : asegúrese de que la rueda
de repuesto o la rueda pinchada y el
receptáculo de la rueda estén bien
colocados para que la moqueta del
maletero quede bien sujeta.
Asegúrese, después de bajarla, de
que la alfombra del maletero esté
correctamente colocada en sus
topes de ajuste para que no se es-
tropee (siempre que el vehículo
esté equipado).
1
2
Si la rueda de repuesto se ha conservado durante varios años, haga que
su taller la verifique y compruebe si reúne las condiciones adecuadas
para ser utilizada sin peligro.
Vehículo equipado con una rueda de repuesto menor que las otras
cuatro:
– Nunca monte más de una rueda de repuesto en un mismo vehículo.
– La rueda pinchada es más ancha que la rueda de repuesto por lo que dismi-
nuye la distancia del vehículo respecto al suelo.
– Sustituya lo antes posible la rueda de repuesto por una rueda idéntica a la ori-
ginal.
– Durante la utilización, que debe ser temporal, la velocidad circulando no debe
superar la velocidad indicada en la etiqueta situada en la rueda.
– El montaje de esta rueda puede modificar el comportamiento habitual de su
vehículo. Evite las aceleraciones bruscas y reduzca su velocidad en curvas.
– Si debe utilizar cadenas de nieve, monte la rueda de repuesto en el eje trasero
y compruebe las presiones de inflado.
Preste atención cuando
mueva la rueda de re-
cambio, pues es pesada y
puede caer bruscamente.

5.3
Herramientas
Acceso a las herramientas
La presencia de herramientas depende
de la versión del vehículo.
Gato 1
Para utilizar el gato, afloje la tuerca 4.
Pliegue correctamente el gato antes de
volver a colocarlo en su alojamiento.
Apriete la tuerca 4 para fijar el gato.
No deje nunca las herra-
mientas de cualquier
manera en el vehículo:
riesgo de proyección en
el momento de un frenado brusco.
Tras usarlas, guarde las herramien-
tas en sus respectivos lugares:
Riesgo de heridas.
Si la rueda viene con tornillos, uti-
lice estos tornillos exclusivamente
para la rueda de repuesto: consulte
la etiqueta situada en la rueda de
repuesto.
El gato está destinado al cambio de
las ruedas. En ningún caso debe
emplearse para efectuar una repa-
ración o para meterse debajo del
vehículo.
2
1
3
1
3
Llave del embellecedor 2
Permite soltar los embellecedores de la
rueda.
Llave de la rueda 3
Permite el bloqueo/desbloqueo de los
tornillos de la rueda.
4

5.4

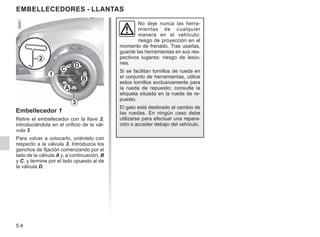

EMBELLECEDORES - LLANTAS
Embellecedor 1
Retire el embellecedor con la llave 2,
introduciéndola en el orificio de la vál-
vula 3.
Para volver a colocarlo, oriéntelo con
respecto a la válvula 3. Introduzca los
ganchos de fijación comenzando por el
lado de la válvula A y, a continuación, B
y C, y termine por el lado opuesto al de
la válvula D.
2
A
B
C
D
3
1
riesgo de proyección en el
momento de frenado. Tras usarlas,
guarde las herramientas en sus res-
pectivos lugares: riesgo de lesio-
nes.
Si se facilitan tornillos de rueda en
el conjunto de herramientas, utilice
estos tornillos exclusivamente para
la rueda de repuesto: consulte la
etiqueta situada en la rueda de re-
puesto.
El gato está destinado al cambio de
las ruedas. En ningún caso debe
utilizarse para efectuar una repara-
ción o acceder debajo del vehículo.

5.5
Coloque el gato 4 horizontalmente, la
cabeza del gato debe estar situada im-
perativamente a la altura del refuerzo
de chapa 1 más cercano a la rueda im-
plicada, señalado por una flecha 2.
Empiece a enroscar el gato 4 con la
mano hasta situar convenientemente
su base (debe quedar ligeramente
metida debajo del vehículo).
Dé unas vueltas de manivela hasta
despegar la rueda del suelo.
CAMBIO DE RUEDA (1/2)
Vehículos equipados del gato
y de la llave de la rueda
Si es necesario, extraiga el embellece-
dor.
Afloje los tornillos de la rueda mediante
la llave de la rueda 3. Colóquela de tal
forma que pueda presionarla apoyán-
dose encima.
En caso de estacionar en el
arcén de la vía, debe adver-
tir al resto de conductores
de la presencia de su vehí-
culo colocando el triángulo de seña-
lización u otros dispositivos prescri-
tos por la legislación local del país
donde se encuentre.
Para evitar accidentes o
daños en el vehículo, abra
el gato hasta que la rueda
que se vaya a sustituir esté
como máximo a 3 cm del suelo.
Si el vehículo no está equipado con
el gato ni con la llave de la rueda,
etc., puede conseguirlos en un
Active la señal de precau-
ción.
Estacione el vehículo en
un lugar apartado de la cir-
culación, sobre un suelo plano, re-
sistente y que no deslice (si es ne-
cesario, coloque un soporte sólido
debajo del zócalo del gato).
Ponga el freno de aparcamiento e
introduzca una velocidad (primera o
marcha atrás).
Haga que bajen todos los ocupan-
tes del vehículo y que se manten-
gan alejados de la zona de circula-
ción.
3
4
1
2

5.6
Quite los tornillos y retire la rueda.
Coloque la rueda de seguridad en el
eje central y hágala girar hasta que los
orificios de fijación de la rueda coinci-
dan con los del eje.
Cuando la rueda de repuesto incluya
los tornillos, utilice estos tornillos exclu-
sivamente para la rueda de repuesto.
Apriete los tornillos asegurándose de
que la rueda está correctamente enca-
jada en su buje y baje el gato.
Con las ruedas en el suelo, apriete con
fuerza los tornillos; mande verificar lo
antes posible que los tornillos están
bien apretados y que la presión de in-
flado de la rueda de repuesto es la ade-
cuada.
CAMBIO DE RUEDA (2/2)
En caso de pinchazo, susti-
tuya la rueda lo antes posi-
ble. Un neumático que haya
sufrido un pinchazo debe
ser examinado siempre (y reparado
si es posible) por un especialista.
Tornillos antirrobo
Si utiliza tornillos antirrobo, consulte
la ilustración incluida en el interior
del embellecedor que indica cómo
colocar el tornillo (hay riesgo de que
no se pueda realizar el montaje del
embellecedor de rueda).

5.7
NEUMÁTICOS (1/3)
Seguridad neumáticos –
ruedas
Los neumáticos constituyen el único
contacto entre el vehículo y la carre-
tera, es por ello esencial mantenerlos
en buen estado.
Debe atenerse imperativamente a las
reglas locales previstas por el código
de la circulación.
Mantenimiento de los
neumáticos
Los neumáticos deben estar en buen
estado y sus dibujos deben presentar
un relieve suficiente; los neumáticos
homologados por nuestros Servicios
Técnicos van provistos de testigos de
desgaste 1 compuestos por salien-
tes-testigo, ubicados en la banda de
rodadura.
Cuando el relieve del dibujo se haya
desgastado hasta el nivel de los sa-
lientes-testigo, éstos se hacen visi-
bles 2: es entonces necesario sustituir
los neumáticos puesto que la profundi-
dad del dibujo es, tan sólo, de 1,6 mm
y dará lugar a una adherencia defi-
ciente en carreteras mojadas.
Un vehículo excesivamente cargado,
los largos recorridos por autopista,
sobre todo cuando hace mucho calor,
o una conducción habitual por caminos
en mal estado, contribuyen a que los
neumáticos se deterioren más deprisa
e influyen en la seguridad.
Ciertos incidentes de con-
ducción, como los «golpes
contra los bordes» pueden
dañar los neumáticos y las
llantas, y ocasionar desajustes del
tren delantero o trasero. En este
caso, acuda al Representante de la
marca para comprobar su estado.
1
2
Presiones de inflado
Es esencial respetar las presiones
de inflado indicadas (incluida la de la
rueda de repuesto). Compruébelas al
menos una vez al mes y antes de em-
prender un viaje largo (consulte la eti-
queta pegada en el canto de la puerta
del conductor).
Unas presiones insufi-
cientes traen consigo un
desgaste prematuro y ca-
lentamientos anormales de
los neumáticos, con todas las con-
secuencias que ello implica sobre la
seguridad, como:
– estabilidad deficiente en carre-
tera
– riesgo de reventón o de que se
desprenda la banda de rodadura.
La presión de inflado depende de la
carga y de la velocidad, por lo que
es necesario adaptar las presiones
a las condiciones de utilización del
vehículo (consulte el párrafo «pre-
siones de inflado de los neumáti-
cos»).

5.8
NEUMÁTICOS (2/3)
Las presiones deben ser comprobadas
en frío: no hay que tener en cuenta las
presiones más altas que podrían alcan-
zarse si hace calor o después de un re-
corrido efectuado a alta velocidad.
(3 lbs/pulg2
).
Es imperativo no desinflar nunca un
neumático caliente.
Sustitución de los
neumáticos
Atención, un tapón de vál-
vula ausente o mal enros-
cado puede afectar a la
estanquidad de los neumá-
ticos y provocar pérdidas de pre-
sión.
Compruebe siempre que los tapo-
nes de las válvulas sean idénticos a
los de origen y que estén apretados
a fondo.
Permutación de las ruedas
Se desaconseja esta práctica.
Rueda de repuesto
➥ 5.2, ➥ 5.5
Para su seguridad y el cum-
plimiento de la legislación
vigente: si necesita susti-
tuirlos, debe colocar única-
mente unos neumáticos de marca,
dimensión, tipo y estructura idénti-
cos en un mismo eje.
Deben: o tener una capacidad de
carga y una velocidad máxima
iguales, como mínimo, a las de
los neumáticos originales, o que
se correspondan con los reco-
mendados por un Representante
de la marca.
El incumplimiento de estas instruc-
ciones puede poner en peligro su
seguridad e invalidar la conformi-
dad de su vehículo.
Riesgo de pérdida del control del
vehículo.

5.9
NEUMÁTICOS (3/3)
Utilización invernal
Cadenas
Por razones de seguridad, se pro-
híbe terminantemente montar cade-
nas en el eje trasero.
Si se montan neumáticos de tamaño
superior al de origen será imposible
montar cadenas.
Neumáticos de «nieve» o
«termogomas»
Le aconsejamos equipe las cuatro
ruedas para preservar al máximo las
calidades de adherencia de su vehí-
culo.
Atención: estos neumáticos tienen
algunas veces: un sentido de roda-
dura, un índice de velocidad máxima,
que puede ser inferior a la velocidad
máxima de su vehículo.
Neumáticos con clavos
Este tipo de equipamiento sólo se
puede utilizar durante un período limi-
tado que viene determinado por la le-
gislación local.
Es necesario respetar la velocidad im-
puesta por la normativa vigente.
Estos neumáticos deben montarse en
las dos ruedas del eje delantero como
mínimo.
Sólo se podrán montar ca-
denas en los neumáticos
con dimensiones idénticas
a los montados de origen
en su vehículo.
A las ruedas se les puede poner ca-
denas siempre que se utilicen ca-
denas específicas. Consulte a un
En todos los casos le reco-
mendamos que consulte a un
Representante de la marca que
sabrá aconsejarle sobre la elección
del equipamiento mejor adaptado a
su vehículo.

5.10

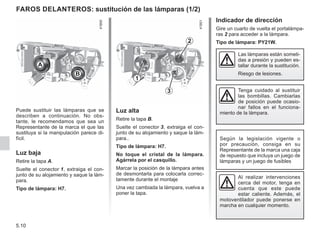

Indicador de dirección
Gire un cuarto de vuelta el portalámpa-
ras 2 para acceder a la lámpara.
Tipo de lámpara: PY21W.
Puede sustituir las lámparas que se
describen a continuación. No obs-
tante, le recomendamos que sea un
Representante de la marca el que las
sustituya si la manipulación parece di-
fícil.
Luz baja
Retire la tapa A.
Suelte el conector 1, extraiga el con-
junto de su alojamiento y saque la lám-
para.
Tipo de lámpara: H7.
Las lámparas están someti-
das a presión y pueden es-
tallar durante la sustitución.
Riesgo de lesiones.
Faros delanteros: sustitución de las lámparas (1/2)
A
B
1
3
2
Según la legislación vigente o
por precaución, consiga en su
Representante de la marca una caja
de repuesto que incluya un juego de
lámparas y un juego de fusibles
Luz alta
Retire la tapa B.
Suelte el conector 3, extraiga el con-
junto de su alojamiento y saque la lám-
para..
Tipo de lámpara: H7.
No toque el cristal de la lámpara.
Agárrela por el casquillo.
Marcar la posición de la lámpara antes
de desmontarla para colocarla correc-
tamente durante el montaje
Una vez cambiada la lámpara, vuelva a
poner la tapa.
Tenga cuidado al sustituir
las bombillas. Cambiarlas
de posición puede ocasio-
nar fallos en el funciona-
miento de la lámpara.

5.11
Faros delanteros: sustitución de las lámparas (2/2)
Faros adicionales
Si desea equipar su vehículo con
faros «antiniebla», consulte a un
Toda intervención (o modi-
ficación) en el circuito eléc-
trico debe ser efectuada
por un Representante de
la marca ya que una conexión in-
correcta podría provocar el dete-
rioro de la instalación eléctrica (ca-
bleado u órganos, en particular el
alternador); además, él dispone de
las piezas necesarias para la adap-
tación.
Riesgo de heridas.
Según la legislación local o
por precaución, consiga en un
lámparas y un juego de fusibles.
Luces de día y de posición
LED 4
marca.
Luces delanteras de niebla 5
marca.
Tipo de lámpara: H16LL.
Riesgo de heridas.
4
5

5.12
4 Luz de posición y de stop
Tipo de lámpara 4: P21/5W.
5 Luz de dirección
Tipo de lámpara 5: PY21W.
6 Luz de marcha atrás
Tipo de lámpara 6: P21W.
Luz de posición/freno, de dirección
y de marcha atrás
Observe la posición correcta del ca-
bleado 1 antes de desmontar, para co-
locarlo correctamente al montarlo de
nuevo.
Quite el tornillo 2 y saque el bloque de
las luces traseras por el exterior.
Suelte el portalámparas por las lengüe-
tas 3.
5
4
6
3
3
LUCES TRASERAS y laterales: sustitución de lámparas (1/5)
1
2

5.13
Tercera luz de freno 7
A la lámpara de la tercera luz de freno 7
se accede por el maletero.
7
Gire el portalámparas 8 un cuarto de
vuelta, desencájelo y saque la lámpara.
Tipo de lámpara: W16W.
Montaje de nuevo
Para montarlas, proceda en sentido in-
verso teniendo cuidado para no dañar
los cables.
8
Riesgo de lesiones.

5.14
Luz de posición, de freno, de
dirección y de marcha atrás
Observe la posición correcta del ca-
bleado 9 antes de desmontar, para co-
locarlo correctamente al montarlo de
nuevo.
Quite el tornillo 10 y saque el bloque de
las luces traseras por el exterior..
10
Suelte el portalámparas por las lengüe-
tas 11.
Riesgo de lesiones.
9 11
11
12 Luz de stop
Tipo de lámpara 16: P21W
13 Luz de dirección
Tipo de lámpara 17: PY21W.
14 Luz de marcha atrás
Tipo de lámpara 18: P21W.
13
12
14
Para la sustitucion de la luz de po-
sición tipo LED: Consulte a un

5.15
Tercera luz de freno 16
Ala lámpara de la tercera luz de freno 15
se accede por el maletero.
Suelte con precaución el portalámpa-
ras presionando en las lengüetas 16,
o utilizando un destornillador en caso
de que el portalámparas se encuentre
fijado con tornillos.
15
Gire el portalámparas 17 un cuarto de
vuelta, desencájelo y saque la lámpara.
Montaje de nuevo
Para montarlas, proceda en sentido in-
verso teniendo cuidado para no dañar
los cables.
17
Riesgo de lesiones.
16

5.16
Indicadores de dirección
laterales 20
Con la ayuda de un destornillador
plano, suelte los tres clips situados tras
el cristal del espejo en A. Retire la tapa.
Tipo de lámpara: WY5W.
A A A
20
Desconecte el portalámparas del repe-
tidor 21, como se indica en B, y susti-
tuya la lámpara.
21
B
Riesgo de lesiones.
Versiones cuatro y cinco
puertas
Iluminadores de la placa de
matrícula 18
Suelte el iluminador 18, presionando la
lengüeta 19 utilizando, por ejemplo, un
destornillador plano.
Retire la tapa para acceder a la lám-
para.
19
18

5.17

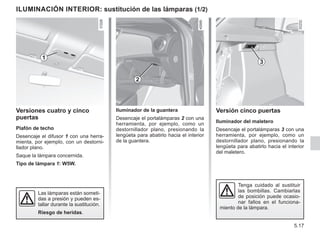

Iluminador del maletero
Desencaje el portalámparas 3 con una
herramienta, por ejemplo, como un
destornillador plano, presionando la
lengüeta para abatirlo hacia el interior
del maletero.
Iluminador de la guantera
de la guantera.
ILUMINACIÓN INTERIOR: sustitución de las lámparas (1/2)
Versiones cuatro y cinco
puertas
Plafón de techo
Desencaje el difusor 1 con una herra-
mienta, por ejemplo, con un destorni-
llador plano.
Saque la lámpara concernida.
Tipo de lámpara 1: W5W.
1
Riesgo de heridas.
3
2

5.18
Iluminador del maletero
del maletero.
Quite la lámpara en el sentido de la
flecha A.
Riesgo de heridas.
4
4
A
ILUMINACIÓN INTERIOR: sustitución de las lámparas (2/2)

5.19

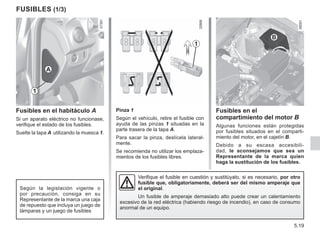

Fusibles en el habitáculo A
Si un aparato eléctrico no funcionase,
verifique el estado de los fusibles.
Suelte la tapa A utilizando la muesca 1.
Pinza 1
Según el vehículo, retire el fusible con
ayuda de las pinzas 1 situadas en la
parte trasera de la tapa A.
Para sacar la pinza, deslícela lateral-
mente.
Se recomienda no utilizar los emplaza-
mientos de los fusibles libres.
Fusibles (1/3)
A
1
1
Fusibles en el
compartimiento del motor B
Algunas funciones están protegidas
por fusibles situados en el comparti-
miento del motor, en el cajetín B.
Debido a su escasa accesibili-
dad, le aconsejamos que sea un
Representante de la marca quien
haga la sustitución de los fusibles.
B
Verifique el fusible en cuestión y sustitúyalo, si es necesario, por otro
fusible que, obligatoriamente, deberá ser del mismo amperaje que
el original.
Un fusible de amperaje demasiado alto puede crear un calentamiento
excesivo de la red eléctrica (habiendo riesgo de incendio), en caso de consumo
anormal de un equipo.

5.20
Atribución de los fusibles en la caja A
(la presencia y la posición de los fusibles DEPENDEN DEL NIVEL DE EQUIPAMIENTO DEL VEHÍCULO)
1 2
9
41
42
43
44
45
10 11 12 13 14 15
16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31
34 35 37 38 39 40
46
Fusibles (2/3)
32 33 36
3 4 5 6 7 8
47

5.21
Número Asignación
1
Elevalunas del conductor
impulsional
2
Emplazamiento reservado
para equipamientos
complementarios.
3
Elevalunas delanteros
impulsionales
4
Elevalunas traseros
impulsionales
5
Vehículo con luces
automáticas: Luces de
posición delantera, luz de
día derecha, luz izquierda
baja, luz derecha alta,
luces de niebla
6
Vehículo con luces
automáticas: Luces de
posición traseras, luz de
día izquierda, luz derecha
baja, luz izquierda alta
7 Limpialuneta automático
8
Limpiaparabrisas
automático
9
delanteros
10 Luz izquierda alta
11 Luz derecha alta
12 Luz izquierda baja
Número Asignación
13 Luz derecha baja
14 Luz izquierda de posición
15 Luz derecha de posición
16
traseros
17 No utilizado
18 Bocina
19
Condenación automática
de las puertas
20 ABS
21
Plafonier, elevalunas del
conductor, climatización,
iluminador de la guantera
22
Ayuda al aparcamiento,
boca de desempañado
trasera
23 Marcha atrás, limpialuneta
24
Regulador / Limitador
de velocidad, retrovisor
térmico, luneta trasera,
alerta de cinturón
desabrochado, ayuda al
aparcamiento, multimedia
25 Luces de día
26 Luces de stop
27
Inyección, emplazamiento
reservado para
equipamientos
complementarios
Número Asignación
28 Airbag
29
Dependiendo del vehículo,
fallo en circuito de
carburante gasolina, caja
velocidades automática
30 Dirección asistida
31
Emplazamiento reservado
para equipamientos
complementarios.
32 Indicador de dirección
33 y 34
Unidad central eléctrica
del habitáculo
35 y 37 Mando bajo volante
36 Alarma
38 Calculador gestión energía
39 Cuadro de instrumentos
40 Radio
41 Motor de arranque
42 Lavaparabrisas
43 Ventilación del habitáculo
44 Encendedor
45
Toma de diagnóstico y
radio
46 Retrovisor térmico
47 Retrovisores eléctricos
Fusibles (3/3)

5.22

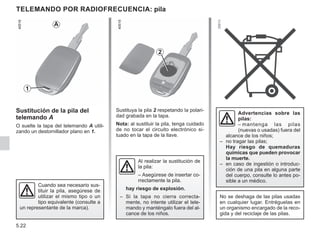

Sustituya la pila 2 respetando la polari-
dad grabada en la tapa.
Nota: al sustituir la pila, tenga cuidado
de no tocar el circuito electrónico si-
tuado en la tapa de la llave.
TELEMANDO POR RADIOFRECUENCIA: pila
Sustitución de la pila del
telemando A
O suelte la tapa del telemando A utili-
zando un destornillador plano en 1.
2
1
A
No se deshaga de las pilas usadas
en cualquier lugar. Entréguelas en
un organismo encargado de la reco-
gida y del reciclaje de las pilas.
Cuando sea necesario sus-
tituir la pila, asegúrese de
utilizar el mismo tipo o un
tipo equivalente (consulte a
un representante de la marca).
Advertencias sobre las
pilas:
– mantenga las pilas
(nuevas o usadas) fuera del
alcance de los niños;
– no tragar las pilas;
Hay riesgo de quemaduras
químicas que pueden provocar
la muerte.
– en caso de ingestión o introduc-
ción de una pila en alguna parte
del cuerpo, consulte lo antes po-
sible a un médico.
Al realizar la sustitución de
la pila:
– Asegúrese de insertar co-
rrectamente la pila.
hay riesgo de explosión.
– Si la tapa no cierra correcta-
mente, no intente utilizar el tele-
mando y manténgalo fuera del al-
cance de los niños.

5.23
BATERÍA: descargada (1/2)
Para evitar que haya saltos
de chispa
– Asegúrese de que los «consumido-
res de energía» (plafones…) estén
apagados antes de desconectar o
conectar una batería;
– en caso de carga, apague el carga-
dor antes de conectar o desconectar
la batería;
– no deposite objetos metálicos sobre
la batería para no crear cortocircui-
tos entre los bornes;
– espere al menos un minuto después
de parar el motor para desconectar
una batería;
– tenga la precaución de conectar co-
rrectamente los bornes de una bate-
ría tras realizar su montaje.
Maneje la batería con pre-
caución, ya que contiene
ácido sulfúrico que no
debe entrar en con-
tacto con los ojos o con la
piel. Si esto ocurriese, lave
con agua abundante y si fuera ne-
cesario consulte a un médico.
Mantenga las llamas, puntos incan-
descentes o chispas alejados de la
batería: hay riesgo de explosión.
Al realizar intervenciones cerca del
motor, tener en cuenta que este
puede estar caliente. Además, el
Riesgo de heridas.
Algunas baterías pueden
presentar ciertas especi-
ficidades en relación con
la carga, consulte a un
Representante de la marca. Evite
los riesgos de chispa que podrían
provocar una explosión inmediata y
proceda a la carga en un local bien
ventilado.
Existe el riesgo de graves lesiones.

5.24
BATERÍA: descargada (2/2)
Fije el cable positivo (+) A en el borne
(+) 1 de la batería descargada, des-
pués en el borne (+) 2 de la batería que
suministre la corriente.
Fije el cable negativo (–) B en el borne
(–) 3 de la batería que suministre la
corriente después en el borne (–) 4 de
la batería descargada.
Arranque el motor de la forma habi-
tual. Una vez en marcha, desconecte
los cables A y B en orden inverso (4-
3-2-1).
Arranque con la batería de
otro vehículo
Para arrancar, si debe utilizar la batería
de otro vehículo, obtenga unos cables
eléctricos apropiados (de buena sec-
ción) en un Representante de la marca
o, si ya posee cables de arranque, ase-
gúrese de que están en buen estado.
Las dos baterías deben tener una
tensión nominal idéntica: 12 voltios.
La batería que proporciona la corriente
debe tener una capacidad (amperios-
hora, Ah) como mínimo igual a la bate-
ría descargada.
Asegúrese de que los dos vehículos no
estén en contacto (riesgo de cortocir-
cuito al unir los polos positivos) y que
la batería descargada esté bien conec-
tada. Corte el contacto de su vehículo.
Arranque el motor del vehículo que su-
ministrará la corriente y póngalo a un
régimen medio.
Verifique que no exista
ningún contacto entre los
cables A y B, y que el cable
positivo A no toque ningún
elemento metálico del vehículo que
suministra la corriente.
Existe el riesgo de lesiones graves
y/o de daños en el vehículo.
1 4
B
3
2
A
1
Conexión de un cargador
El cargador debe ser compatible con
una batería de tensión nominal de
12 voltios.
No desconecte la batería si el motor
gira. Siga las instrucciones de uso
dadas por el proveedor del cargador
de baterías que esté empleando.

5.25
ESCOBILLAS DE LOS LIMPIAPARABRISAS
Durante la operación de cambio de
la escobilla, cuando esta se retira,
tenga la precaución de no dejar que
el brazo caiga sobre el cristal: hay
riesgo de romper el cristal.
Vigile el estado de las escobillas del
limpia. La vida útil de las mismas
dependerá de usted:
– limpie las escobillas y el parabri-
sas regularmente con agua jabo-
nosa;
– no las utilice cuando el parabri-
sas está seco;
– despéguelas del parabrisas
cuando lleven sin funcionar
mucho tiempo.
– Con temperaturas muy
bajas, asegúrese de que
las escobillas no estén in-
movilizadas por el hielo
(existe riesgo de calentamiento
del motor).
–
Vigile el estado de las escobillas
periódicamente, deberá cambiar-
las tan pronto como vea que su
eficacia disminuye.
Sustitución de las escobillas
del limpiaparabrisas 1
Con las escobillas en la posición de
reposo y el contacto apagado, levante
el brazo del limpiaparabrisas 2, pre-
sione la lengüeta 3 (movimiento A) y
empuje la escobilla hacia arriba hasta
liberar el conjunto.
Montaje
Haga deslizar la escobilla por el brazo
hasta encajarla. Asegúrese de que la
escobilla queda bien sujeta. Lleve la
manecilla del limpia a la posición de
parada. Tire de la escobilla en el tirante
(movimiento A) para liberarla.
Al realizar las operaciones de sustitu-
ción del conjunto, no sujete el caucho
de la escobilla 1.
Sustitución de la escobilla
del limpiaparabrisas trasero 4
Con el contacto cortado, levante el
brazo del limpiaparabrisas 5. Gire la
escobilla 4 hasta encontrar resisten-
cia (movimiento B). Tire de la escobilla
(movimiento C) para liberarla.
Montaje
Para montar nuevamente la escobilla
del limpiaparabrisas, proceda en el sen-
tido inverso al desmontaje. Asegúrese
de que la escobilla queda bien sujeta.
2
1
A
3
4 5
C
B

5.26
El volante no debe estar bloqueado;
la llave de contacto debe estar en
la posición «M» (encendido), lo que
permite la señalización (luces de
«Stop», luces de precaución...). Por
la noche, el vehículo debe llevar las
luces puestas.
REMOLCADO: en caso de avería (1/2)
Con el motor parado, las
asistencias de dirección y
de frenado no son operati-
vas.
No saque la llave del con-
tactor de arranque durante
el remolcado.
riesgo de proyecciones en
caso de frenado. Tras su uso, pro-
cure que las herramientas estén co-
rrectamente encajadas en el bloque
de herramientas y, según el vehí-
culo, posiciónelo correctamente en
su alojamiento.
Riesgo de heridas.
Se aconseja siempre el uso de un
servicio de remolque para remolcar
su vehículo. De esta forma, el ve-
hículo podrá sujetarse de manera
segura por las ruedas delanteras o
traseras, o incluso apoyado en pla-
taformas específicas sobre el propio
camión grúa.
Además, es obligatorio respetar las
condiciones de remolcado definidas
por la legislación en vigor en cada
país.
No utilice cadenas ni cables de
acero para remolcar el vehículo
Montaje de un extintor de
incendio
Su vehículo ha sido diseñado para per-
mitir un soporte para el extintor. La po-
sición de fijación, bajo uno de los asien-
tos delanteros, se indica mediante una
marca en la alfombra.
Para adquirir un extintor de incendio
y/o el soporte para el extintor consulte

5.27
Acceso a los puntos de
remolcado
Suelte la tapa 3 pasando una herra-
mienta plana por debajo de la tapa.
Enrosque el gancho de remolcado 2
al máximo: al principio con la mano
hasta llegar al tope y finalice blo-
queando con la llave de la rueda.
Utilice exclusivamente el gancho de re-
molcado 2 y la llave de rueda, situadas
en el maletero (➥ 5.3).
REMOLCADO: en caso de avería (2/2)
Vehículos equipados con caja de ve-
locidades automática
Al poner el vehículo en marcha, si la pa-
lanca se queda bloqueada en P aunque
se pise el pedal de freno, existe la posi-
bilidad de liberarla manualmente. Para
ello, suelte la base de la palanca, pase
una herramienta (varilla rígida) por la
ranura 4 y pulse simultáneamente el
botón 5 para desbloquear la palanca.
riesgo de proyecciones en
caso de frenado.
Vehículo equipado con
gancho de remolcado
Utilice exclusivamente el punto de
remolcado trasero 1.
Estos puntos de remolcado tan sólo
se pueden emplear para remolcar, en
ningún caso deben servir para levantar
directa o indirectamente el vehículo.
3
2
1
4
5
El gancho de remolcado se en-
cuentra ubicado en el maletero. La
presencia de esta herramienta de-
pende de la versión del vehículo.

5.28
PREEQUIPO DE LA RADIO
Si su vehículo no está equipado con un
sistema de audio, dispone de un pre-
equipamiento compuesto de emplaza-
mientos para:
– la radio 1 ;
– altavoces en las puertas 2 y 3.
Para la instalación de un equipamiento,
consulte a un Representante de la
marca.
Emplazamiento de la radio 1
Suelte y extraiga el guardaobjetos 1.
Emplazamiento del altavoz
delantero 2 o trasero 3
2
1
3
– La instalación de cualquier accesorio eléctrico y/o electrónico solo puede ser
ejecutada por un Representante de la marca, puesto que una conexión inco-
rrecta podría provocar el deterioro de la instalación y el mal funcionamiento de
los dispositivos eléctricos y/o electrónicos de su vehículo.

5.29
ACCESORIOS
Accesorios eléctricos y electrónicos
Antes de instalar un dispositivo, asegúrese de que es compatible con su vehículo. Para los transmisores/receptores
en particular, los problemas de compatibilidad incluyen la banda de frecuencias, el nivel de potencia, la posición de la
antena, etc. Contacte con un representante de la marca para obtener más información.
Instale sólo accesorios que tengan una potencia máxima de 120 W. Riesgo de incendio Si se utiliza más de una toma de ac-
cesorios al mismo tiempo, el consumo de energía total de los accesorios conectados no debe ser superior a 180 W.
Las intervenciones en el circuito eléctrico del vehículo o en los circuitos de la radio las realizará exclusivamente un represen-
tante de la marca. Un sistema por cable incorrecto podría dañar el sistema eléctrico y los dispositivos conectados. En caso de
que se monte posteriormente un equipamiento eléctrico, asegúrese de que la instalación queda bien protegida por un fusible.
Solicite información sobre la intensidad de la corriente y la posición de dicho fusible.
Utilización de la toma de diagnóstico
Conectar accesorios a la toma de diagnóstico puede afectar gravemente al sistema electrónico de su vehículo. Para su segu-
ridad, le recomendamos que utilice solo accesorios homologados. Consulte a un representante de la marca. Existe peligro
de lesiones graves.
Utilización de aparatos transmisores y receptores (móviles, aparatos CB).
Los dispositivos móviles y los aparatos CB con antenas integradas pueden crear interferencias con los sistemas electrónicos
originales instalados en el vehículo. Se recomienda utilizar únicamente equipos con antena exterior. Por otra parte, le recor-
damos la necesidad de respetar la legislación en vigor relativa a la utilización de estos aparatos.
Montaje posterior de accesorios
Si desea instalar accesorios en el vehículo: consulte a un Representante de la marca.
Además, para garantizar el correcto funcionamiento de su vehículo y evitar riesgos que puedan afectar a su seguridad, le
aconsejamos que utilice solamente accesorios homologados, adaptados a su vehículo y que son los únicos garantizados por
el fabricante.
Si utiliza una barra antirrobo, fíjela exclusivamente en el pedal de freno.
Utilice exclusivamente alfombrillas adecuadas para el vehículo que se ajusten a los componentes instalados y compruebe re-
gularmente que están bien sujetas. No coloque una alfombrilla encima de otra. Los pedales pueden quedarse atascados.
Es posible que los accesorios adquiridos e instalados por un representante de la marca no funcionen tal y como se ha descrito
en este manual. Asegúrese de solicitar las instrucciones de uso al comprar accesorios en un concesionario.

5.30
FUNCIONAMIENTO IRREGULAR (1/4)
Los siguientes consejos le permitirán sacarle de apuros, rápida y provisionalmente; por seguridad, consulte lo antes
posible a un Concesionario.
Si al accionar el motor de arranque CAUSAS POSIBLES QUÉ HACER
Las lámparas testigo se debilitan o no
se encienden, el motor de arranque no
gira.
Terminales de batería mal apreta-
dos, desconectados u oxidados.
Apriételos, conéctelos o límpielos si están
oxidados.
Batería descargada o estropeada. Conecte la batería descargada con otra ba-
tería ➥ 5.23 o sustituya la batería si es ne-
cesario.
El motor no quiere arrancar. Condiciones de arranque no cum-
plidas.
➥ 2.3
Humo blanco anormal en el escape. Avería mecánica: junta de culata
deteriorada.
Pare el motor.
Contacte con el Concesionario.
La dirección asistida se endurece. Correa rota. Haga sustituir la correa.
Falta aceite de dirección asistida Para las operaciones de mantenimiento
de dirección asistida, consulte a un

5.31
En carretera CAUSAS POSIBLES QUÉ HACER
Vibraciones. Neumáticos mal inflados o mal
equilibrados o estropeados.
Compruebe la presión de los neumáticos; si no es
la causa, acuda al Concesionario para comprobar su
estado.
Burbujas en el bocal del lí-
quido de refrigeración.
Avería mecánica: junta de culata
quemada, bomba de agua defec-
tuosa.
Pare el motor.
Contacte con el Concesionario.
Motoventilador averiado. Contacte con el Concesionario.
Humo bajo el capot motor. Cortocircuito o fuga del circuito de
refrigeración.
Deténgase, corte el contacto, aléjese del vehículo y
contacte con un Representante de la marca.
El testigo de presión de
aceite se enciende:
en curvas o al frenar El nivel de aceite del motor es de-
masiado bajo.
Añada aceite al motor (➥ 4.4).
al ralentí Presión de aceite baja. Acuda al Representante de la marca más cercano.
El testigo de presión de
aceite tarda en apagarse
o se queda encendido al
acelerar.
Falta de presión de aceite. Pare y llame a un Representante de la marca.

5.32
En carretera CAUSAS POSIBLES QUÉ HACER
Silbido Antena de techo mal colocada Oriente la antena
El motor se calienta. El testigo de
temperatura del líquido de refrigera-
ción se enciende.
Avería del motoventilador. Detenga el vehículo, pare el motor y con-
tacte con el Concesionario.
Fugas de líquido de refrigeración. Detenga el vehículo, pare el motor y com-
pruebe el depósito del líquido de refrigera-
ción: debe contener líquido. Si no tuviera,
consulte a un Representante de la marca lo
antes posible.
Radiador: En caso de una falta de líquido de refrigeración importante, no olvide que nunca hay que completar el nivel
con líquido de refrigeración frío si el motor está muy caliente. Tras una intervención en el vehículo que haya precisado
del vaciado, incluso parcial, del circuito de refrigeración, deberá llenarse este último con una nueva mezcla, conve-
nientemente dosificada. Le recordamos que es imperativo emplear solamente un producto seleccionado por nuestros
Servicios Técnicos.

5.33
Aparatos eléctricos CAUSAS POSIBLES QUÉ HACER
El limpiaparabrisas no funciona. Escobillas del limpiaparabrisas pega-
das.
Despegue las escobillas antes de utili-
zar el limpiaparabrisas.
Circuito eléctrico defectuoso. Consulte a su Concesionario.
El limpiaparabrisas no se detiene. Mandos eléctricos defectuosos. Consulte a su Concesionario.
Frecuencia más rápida de encendido
de los indicadores de dirección.
Lámpara fundida. Sustituya la lámpara.
Los indicadores de dirección no fun-
cionan.
Circuito eléctrico defectuoso. Consulte a su Concesionario.
Los faros no se encienden ni se
apagan.
Circuito eléctrico o mando defectuoso. Consulte a su Concesionario.
Restos de condensación en los faros
delanteros y luces traseras.
No se trata de una anomalía. Las seña-
les de condensación son un fenómeno
natural conectado a los cambios de tem-
peratura y humedad.
Estos restos desaparecerán con la utili-
zación de los faros y lámparas.

6.1
Capítulo 6: Características técnicas
Placas de identificación del vehículo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.2
Placas de identificación del motor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.4
Características de los motores. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.5
Dimensiones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.6
Pesos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.8
Piezas de recambio y reparaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.10
Justificantes de mantenimiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.11
Control anticorrosión. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.15

6.2
PLACAS DE IDENTIFICACIÓN DEL VEHÍCULO (1/2)
5 PTMA (Peso Total Máximo
Autorizado) en el eje delantero
6 PTMA en el eje trasero..
7 Características técnicas del
vehículo.
8 Referencia de la pintura.
9 Nivel de equipamiento.
10 Tipo de vehículo.
11 Código de la tapicería
12 Complemento de definición del
equipamiento.
Placa del constructor A
La presencia de la placa del cons-
tructor A depende del vehículo.
Las indicaciones que figuran en la
placa del constructor deberán figu-
rar en todas sus cartas o pedidos.
1 Nombre del constructor.
2 Tipo de vehículo y número dentro
de la serie del tipo.
3 PTMA (Peso Total Máximo
Autorizado del vehículo).
4 PTR (Peso Total Rodante =
vehículo cargado con remolque).
A
A
5
1
2
3
4
6
7
8
9
10
12
11
13
14
15 16
12
13 Número de fabricación.
14 Código tapicería interior.
15 Definición técnica.
16 Opciones contenidas en el
vehículo.

PLACAS DE IDENTIFICACIÓN DEL VEHÍCULO (2/2)
Identificación del vehículo B
Según las normas internacionales,
su vehículo viene identificado por el
VIN (Número de Identificación del
Vehículo).
El VIN es una combinación alfanumé-
rica que identifica a su vehículo ofre-
ciendo información codificada sobre el
fabricante, peculiaridades del modelo,
etc., así como un número que lo di-
ferencia de otro vehículo del mismo
modelo.
Se encuentra grabado en el suelo bajo
el asiento delantero derecho. Para vi-
sualizarlo, levante la solapa del tapiz
habitáculo.
El VIN (Número de Identificación del
Vehículo) deberá figurar en todas
sus cartas o pedidos.
B

6.4
PLACAS DE IDENTIFICACIÓN DEL MOTOR
Las indicaciones que figuran en la
placa del motor o en la etiqueta A
deberán figurar en todas sus cartas
o pedidos.
Placa del motor o etiqueta del
motor A
el emplazamiento puede variar en fun-
ción del motor.
1 Tipo del motor.
2 Índice del motor.
3 Número del motor.
A
1
3
2
A
A

6.5
CARACTERÍSTICAS DE LOS MOTORES
Motor 1.6 8V 1.6 16V
Tipo del motor
(véase placa del motor)
K7M H4M
Cilindrada (cm3
) 1.598 1.598
Potencia (kW a rpm) 60,5 a 5.250 82 a 5.500
Par motor (Nm a rpm) 134 a 2.750 154 a 4.000
Tipo de combustible
Gasolina sin plomo imperativamente, con el índice de octano indicado, según el vehí-
culo, en la etiqueta que se encuentra en la tapa de combustible.
Bujías
Emplee sólo las bujías especificadas para el motor de su vehículo. El tipo debe estar indi-
cado en una etiqueta pegada en el compartimiento del motor, en caso contrario, consulte
a su Representante de la marca. El montaje de bujías no especificadas puede provocar
el deterioro de su motor.

6.6
DIMENSIONES (en metros) (1/2)
0,835 2,589 0,659
4,083
1,496
1,998
1,475
1,518 (1) a 1,567 (1)
1,625 (2)
(1) vacío sin barras de techo
(2) vacío con barras de techo

6.7
DIMENSIONES (en metros) (2/2)
0,824 2,635 0,900
4,359
1,477
1,998
1,476
1,517 (*) a 1,571 (*)
(*) en vacío

6.8
PESOS (en kg) (1/2)
Los pesos indicados pertenecen a un vehículo de base y sin opciones: varían en función del equipamiento de su vehí-
culo y del país de comercialización. Consulte a un Representante de la marca.
Versión 5 puertas 1.6 8V 1.6 16V 1.6 16V CVT 1.6 16V cross
1.6 16V
CVT cross
Peso en vacío en orden de marcha 1.040 1.060 1.110 1.097 1.140
Peso máximo autorizado en carga 1.510 1.528 1.554 1.548 1.584
Peso máximo remolque sin freno 555 565 590 585 605
Peso total rodante
(peso máximo autorizado + remolque)
2.310 2.328 2.354 2.348 2.384
Carga admitida sobre la bola de enganche 75
Carga admitida en el techo con el disposi-
tivo de transporte
80 (incluido dispositivo portador)
Carga remolcable (Remolcado de caravana, barco...)
– Es importante respetar las condiciones de remolcado admitidas por la legislación local y, en particular, las definidas por el
código de circulación. Para instalar un enganche de remolque infórmese en su Representante de la marca.
– En el caso de un vehículo remolcado, el peso total rodante (vehículo + remolque) no deberá sobrepasarse nunca. No
obstante se permitirá:
– sobrepasar el PTMA trasero hasta un límite del 15 %,
– sobrepasar el PMAC hasta un límite del 10% o en 100 kg como máximo (el que se alcance primero).
En ambos casos, la velocidad máxima del conjunto rodante no debe superar los 100 km/h y la presión de los neumáticos debe
aumentarse en 0,2 bares (3 lbs/pulg2).
– El rendimiento del motor y la aptitud en cuesta disminuyen con la altitud, por lo que recomendamos reducir la carga máxima
en un 10% a 1.000 metros, y después en un 10% suplementario por cada 1.000 metros más.

6.9
PESOS (en kg) (2/2)
Los pesos indicados pertenecen a un vehículo de base y sin opciones: varían en función del equipamiento de su vehí-
culo y del país de comercialización. Consulte a un Representante de la marca.
Versión 4 puertas 1.6 8V 1.6 16V 1.6 16V CVT cross
Peso en vacío en orden de marcha 1.042 1.064 1.151
Peso máximo autorizado en carga 1.515 1.531 1.597
Peso máximo remolque sin freno 555 565 610
Peso total rodante (peso máximo autori-
zado + remolque)
2.315 2.331 2.397
Carga admitida sobre la bola de enganche 75
Carga admitida en el techo con el disposi-
tivo de transporte
80 (incluido dispositivo portador)
Carga remolcable (Remolcado de caravana, barco...)
– Es importante respetar las condiciones de remolcado admitidas por la legislación local y, en particular, las definidas por el
código de circulación. Para instalar un enganche de remolque infórmese en su Representante de la marca.
– En el caso de un vehículo remolcado, el peso total rodante (vehículo + remolque) no deberá sobrepasarse nunca. No
obstante se permitirá:
– sobrepasar el PTMA trasero hasta un límite del 15 %,
– sobrepasar el PMAC hasta un límite del 10% o en 100 kg como máximo (el que se alcance primero).
En ambos casos, la velocidad máxima del conjunto rodante no debe superar los 100 km/h y la presión de los neumáticos debe
aumentarse en 0,2 bares (3 lbs/pulg2).
– El rendimiento del motor y la aptitud en cuesta disminuyen con la altitud, por lo que recomendamos reducir la carga máxima
en un 10% a 1.000 metros, y después en un 10% suplementario por cada 1.000 metros más.

6.10
Las piezas de recambio de origen están concebidas basándose en un pliego de condiciones muy estricto y son objeto de tests
muy específicos. Por ello, estas piezas tienen un nivel de calidad como mínimo equivalente al de las piezas montadas en los ve-
hículos nuevos.
Utilizando sistemáticamente piezas originales, usted tendrá la seguridad de preservar las prestaciones de su vehículo. Más aún,
las reparaciones efectuadas por representantes de la marca utilizando piezas originales están garantizadas según las condicio-
nes que aparecen al dorso de la orden de reparación.
Piezas de recambio y reparaciones

6.11
justificantes de mantenimiento (1/4)
Fecha: Km: N° de factura: Comentarios/varios
Tipo de intervención: Sello
Revisión □
.......................................... □
Control anticorrosión:
OK □ No OK* □
*Véase página específica
Revisión □
.......................................... □
OK □ No OK* □
Revisión □
.......................................... □
OK □ No OK* □
VIN: ..................................................................................

6.12
VIN: ..................................................................................
Revisión □
.......................................... □
OK □ No OK* □
Revisión □
.......................................... □
OK □ No OK* □
Revisión □
.......................................... □
OK □ No OK* □

6.13
VIN: ..................................................................................
Revisión □
.......................................... □
OK □ No OK* □
Revisión □
.......................................... □
OK □ No OK* □
Revisión □
.......................................... □
OK □ No OK* □

6.14
VIN: ..................................................................................
Revisión □
.......................................... □
OK □ No OK* □
Revisión □
.......................................... □
OK □ No OK* □
Revisión □
.......................................... □
OK □ No OK* □

6.15
Control anticorrosión (1/4)
En caso de que la prórroga de la garantía esté condicionada por una reparación, ésta se indicará a continuación.
VIN: ..........................................................
Realizar reparación por corrosión: Sello
Fecha de reparación:
Reparación que se debe efectuar: Sello

6.16
VIN: ..........................................................

6.17
VIN: ..........................................................

6.18
VIN: ..........................................................

7.1
índice alfabético (1/4)
A
ABS........................................................................2.10 → 2.12
accesorios................................................................. 3.18, 5.29
aceite motor.
......................................................................... 4.3
acondicionamientos.
........................................................... 1.15
ahorro de carburante..................................................2.5 → 2.7
airbag.....................................................................1.20 → 1.24
aire acondicionado...................................................3.2 → 3.11
aireadores................................................................... 3.2 – 3.3
alarma antiintrusión............................................................ 1.10
alarma sonora.................................................... 1.8 – 1.9, 1.48
altavoces
emplazamiento............................................................. 5.28
anillas de amarre..................................................... 1.27 – 1.28
anillas de remolcado............................................... 5.26 – 5.27
anomalías de funcionamiento................................5.30 → 5.33
antipolución
consejos.
...............................................................2.5 → 2.7
aparatos de control.
.......................................1.14, 1.40 → 1.49
apertura de las puertas............................................... 1.8 – 1.9
apoyacabezas........................................................... 1.11, 3.19
arranque...................................................................... 2.2 – 2.3
asa de sujeción.................................................................. 3.15
asientos delanteros
ajuste................................................................. 1.12 – 1.13
asientos delanteros................................................. 1.12 – 1.13
asientos para niños.......................................1.25, 1.27 → 1.36
asientos traseros
funcionalidades.................................................. 3.20 – 3.21
asistencia de dirección.................................................. 2.9, 4.8
ayuda al aparcamiento...........................................2.20 → 2.23
ayuda al arranque en cuesta..................................2.10 → 2.12
ayuda al arranque en cuesta (HSA)................................... 2.10
B
baca de techo
barras de techo............................................................. 3.26
bandeja trasera.................................................................. 3.23
banqueta trasera..................................................... 3.20 – 3.21
barras de techo.................................................................. 3.26
batería
descargada........................................................ 5.23 – 5.24
batería.................................................................................. 4.9
bocina................................................................................. 1.50
bomba de asistencia de dirección........................................ 4.8
P
puesta en marcha del motor.
................................................ 2.3
C
caja de velocidades automática (utilización)..........2.24 → 2.26
caja portaobjetos..................................................... 3.16 – 3.17
calefacción...............................................................3.2 → 3.11
calidad del aceite motor.............................................. 4.4 – 4.5
calidad del carburante........................................................ 1.54
cámara de marcha atrás........................................2.20 → 2.23
cambio de lámparas...............................................5.10 → 5.16
cambio de rueda.
......................................................... 5.5 – 5.6
cambio de velocidades...........................................2.24 → 2.26
capacidad del depósito de carburante............................... 1.54
capacidades de los órganos mecánicos.............................. 4.3
capot motor.......................................................................... 4.2
características técnicas...................................... 6.2 – 6.3, 6.10
carburante
calidad.......................................................................... 1.54
consejos de ahorro...............................................2.5 → 2.7
llenado.......................................................................... 1.55
catalizador............................................................................ 2.4
ceniceros............................................................................ 3.18
cierre de las puertas.................................................... 1.8 – 1.9
cinturones de seguridad.........................................1.15 → 1.24
cojín hinchable
airbag................................................................1.20 → 1.24

7.2
condenación automática de los abrientes al circular.
........... 1.7
condenación de las puertas................................. 1.4 – 1.5, 1.8
conducción....................... 2.2 → 2.7, 2.9 → 2.21, 2.24 → 2.26
consejos prácticos.....................5.10 – 5.11, 5.22, 5.30 → 5.33
conservación:
autonomía de cambio de aceite.
.......................6.11 → 6.14
carrocería.
.......................................................... 4.12 – 4.13
mecánica...................................................4.3, 6.11 → 6.14
tapizados interiores.
........................................... 4.14 – 4.15
contactor de arranque.......................................................... 2.2
control anticorrosión...............................................6.15 → 6.18
cuadro de instrumentos..........................................1.40 → 1.47
D
depósito
lavacristales.................................................................... 4.7
líquido de frenos............................................................. 4.6
líquido de refrigeración................................................... 4.7
depósito de carburante.
..........................................1.54 → 1.56
desempañado
luneta..................................................................3.7 → 3.10
parabrisas...........................................................3.7 → 3.10
deshielo
luneta............................................................................ 1.53
deshielo/desempañado del parabrisas.
....................3.7 → 3.10
dimensiones................................................................ 6.6 – 6.7
dirección asistida........................................................... 2.9, 4.8
dispositivos complementarios al cinturón delantero..................
1.20 → 1.23
dispositivos de protección lateral....................................... 1.24
dispositivos de retención para niños............. 1.25, 1.27 – 1.28,
1.31 → 1.36
E
embellecedor de rueda.
........................................................ 5.4
embellecedores.................................................................... 5.4
equipamientos multimedia.
................................................. 3.27
ESC: control dinámico de conducción.
............................... 2.10
escobillas del limpia........................................................... 5.25
espejos...................................................................... 1.37, 3.15
extintor.
............................................................................... 5.26
F
faros
ajuste............................................................................ 1.49
filtro
de aceite......................................................................... 4.5
focos de iluminación........................................................... 3.14
freno de mano...................................................................... 2.9
fusibles............................................................................... 5.19
G
gato...................................................................... 5.3, 5.5 – 5.6
guantera............................................................................. 3.16
H
hora.................................................................................... 1.14
I
identificación del vehículo........................................... 6.2 – 6.3
iluminación del maletero
sustitución de las lámparas............................... 5.17 – 5.18
iluminación interior:
sustitución de las lámparas............................... 5.17 – 5.18
iluminación:
exterior..........................................1.48 – 1.49, 5.10 → 5.16
interior....................................................... 3.14, 5.17 – 5.18
incidentes
anomalías de funcionamiento...........................5.30 → 5.33
indicadores:
de dirección.................................................................. 1.50
del cuadro de instrumentos..............................1.43 → 1.47
inflado de los neumáticos........................................ 4.10 – 4.11
instalación de la radio.
........................................................ 5.28
intermitentes.............................................................. 1.50, 5.10

7.3
Isofix...................................................1.27 – 1.28, 1.34 → 1.36
J
justificantes de mantenimiento...............................6.11 → 6.14
L
lámparas
sustitución.........................................................5.10 → 5.16
lavacristales.
....................................................1.51 → 1.53, 4.7
lavado...................................................................... 4.12 – 4.13
levantamiento del vehículo
cambio de rueda.................................................... 5.5 – 5.6
limitador de velocidad.
............................................2.13 → 2.15
limpiaparabrisas.....................................................1.51 → 1.53
limpiaparabrisas/lavaparabrisas
sustitución de las escobillas......................................... 5.25
limpieza:
interior del vehículo.
........................................... 4.14 – 4.15
líquido de frenos................................................................... 4.6
líquido de refrigeración del motor......................................... 4.7
LL
llave de embellecedor.......................................................... 5.3
llave de la rueda................................................................... 5.3
llave/telemando de radiofrecuencia
utilización................................................................. 1.2, 1.4
llaves
sustitución de la pila..................................................... 5.22
llaves..........................................................................1.2 → 1.4
L
luces de día............................................................... 1.48, 5.10
luces de stop
sustitución de las lámparas..............................5.13 → 5.15
luces delanteras................................................................. 1.48
luces laterales.................................................................... 5.16
luces traseras
sustitución de las lámparas.......................................... 5.14
luces:
de cruce............................................................. 5.10 – 5.11
de dirección.............................................. 1.50, 5.10 – 5.11
de marcha atrás............................................................ 5.12
de niebla....................................................................... 5.10
de placa de matrícula................................................... 5.16
de posición.
............................................... 1.48, 5.10 – 5.11
de stop.......................................................................... 5.12
luces:.................................................................................. 1.48
M
mando integrado de teléfono manos-libres........................ 3.27
mandos.
................................................................... 1.38 – 1.39
medio ambiente.................................................................... 2.8
mensajes en el cuadro de instrumentos.
................1.44 → 1.47
motor
características.
................................................................ 6.2
N
navegación......................................................................... 3.27
neumáticos.............................................4.10 – 4.11, 5.7 → 5.9
niños................................................................................... 1.25
niveles.................................................................4.3, 4.6 → 4.8
niveles:
aceite motor.................................................................... 4.4
O
ordenador de a bordo.............................................1.44 → 1.47
P
palanca de selección de caja automática.
..............2.24 → 2.26
palanca de velocidades........................................................ 2.9
parabrisas térmico....................................................3.7 → 3.10
particularidad de los vehículos gasolina.
.............................. 2.4
pesos.................................................................................... 6.8
piezas de recambio............................................................ 6.10
pilas (telemando)................................................................ 5.22
pinchazo............................................................... 5.2, 5.5 – 5.6

7.4
pintura
mantenimiento................................................... 4.12 – 4.13
placas de identificación..............................................6.2 → 6.4
plafones.............................................................................. 3.14
preequipo de la radio.
......................................................... 5.28
presión de los neumáticos.
............................... 4.10 – 4.11, 5.8
pretensores de los cinturones de seguridad...................... 1.20
protección anticorrosión..................................................... 4.12
puerta del maletero............................................................ 3.22
puertas.......................................................................1.7 → 1.9
puesto de conducción............................................. 1.38 – 1.39
Q
quitasol............................................................................... 3.15
R
radar de marcha atrás............................................. 2.20 – 2.21
radio
preequipo...................................................................... 5.28
radio................................................................................... 3.27
ráfagas luminosas.............................................................. 1.50
reglaje de la posición de conducción............1.15 → 1.19, 3.19
reglaje de los asientos delanteros........................... 1.12 – 1.13
reglaje de los faros............................................................. 1.49
regulación de la temperatura.
...................................3.7 → 3.10
regulador de velocidad...........................................2.16 → 2.19
remolcado
en caso de avería.............................................. 5.26 – 5.27
remolcado.
.......................................................................... 3.25
retención complementaria a los cinturones............1.20 → 1.24
retención niños..........................1.25, 1.27 – 1.28, 1.31 → 1.36
rodaje................................................................................... 2.2
rueda de repuesto................................................................ 5.2
ruedas (seguridad).....................................................5.7 → 5.9
S
salpicadero.............................................................. 1.38 – 1.39
seguridad niños........................1.2, 1.4, 1.9, 1.25, 1.27 → 1.30
señal peligro....................................................................... 1.50
señalización e iluminación.
...................................... 1.48 – 1.49
sistema antibloqueo de ruedas: ABS.....................2.10 → 2.12
sistema de navegación.
...................................................... 3.27
sistema de retención para niños................... 1.25, 1.27 – 1.28,
1.31 → 1.36
T
tapizados interiores
mantenimiento................................................... 4.14 – 4.15
tapón del depósito de carburante....................................... 1.54
teléfono.
.............................................................................. 3.27
telemando de bloqueo................................................. 1.2 – 1.3
telemando de bloqueo eléctrico de las puertas.................... 1.4
testigos de control............................1.40 → 1.42, 1.44 → 1.47
transporte de niños.
.......................................1.25, 1.27 → 1.30
transporte de objetos
en el maletero............................................................... 3.24
V
vaciado................................................................................. 4.5
varilla de aceite motor.......................................................... 4.3
ventilación
aire acondicionado.
......................................3.4 → 3.6, 3.11
ventilación................................................................3.7 → 3.10
visualizador........................................................................ 1.43
volante de dirección
ajuste............................................................................ 1.14

manual Renault Sandero Stepway. Privilege pdf

Más contenido relacionado

La actualidad más candente

Similar a manual Renault Sandero Stepway. Privilege pdf

manual Renault Sandero Stepway. Privilege pdf
