Shorewall es un firewall que permite configurar interfaces LAN y WAN en Ubuntu Server 16.04LTS. El documento explica cómo instalar y configurar Shorewall para declarar zonas de red, reglas y políticas, y habilitar conexiones IPv4. También describe cómo configurar una máquina Windows para recibir internet a través de la conexión Linux, asignando direcciones IP en el mismo rango para verificar la conexión mediante ping entre las máquinas.

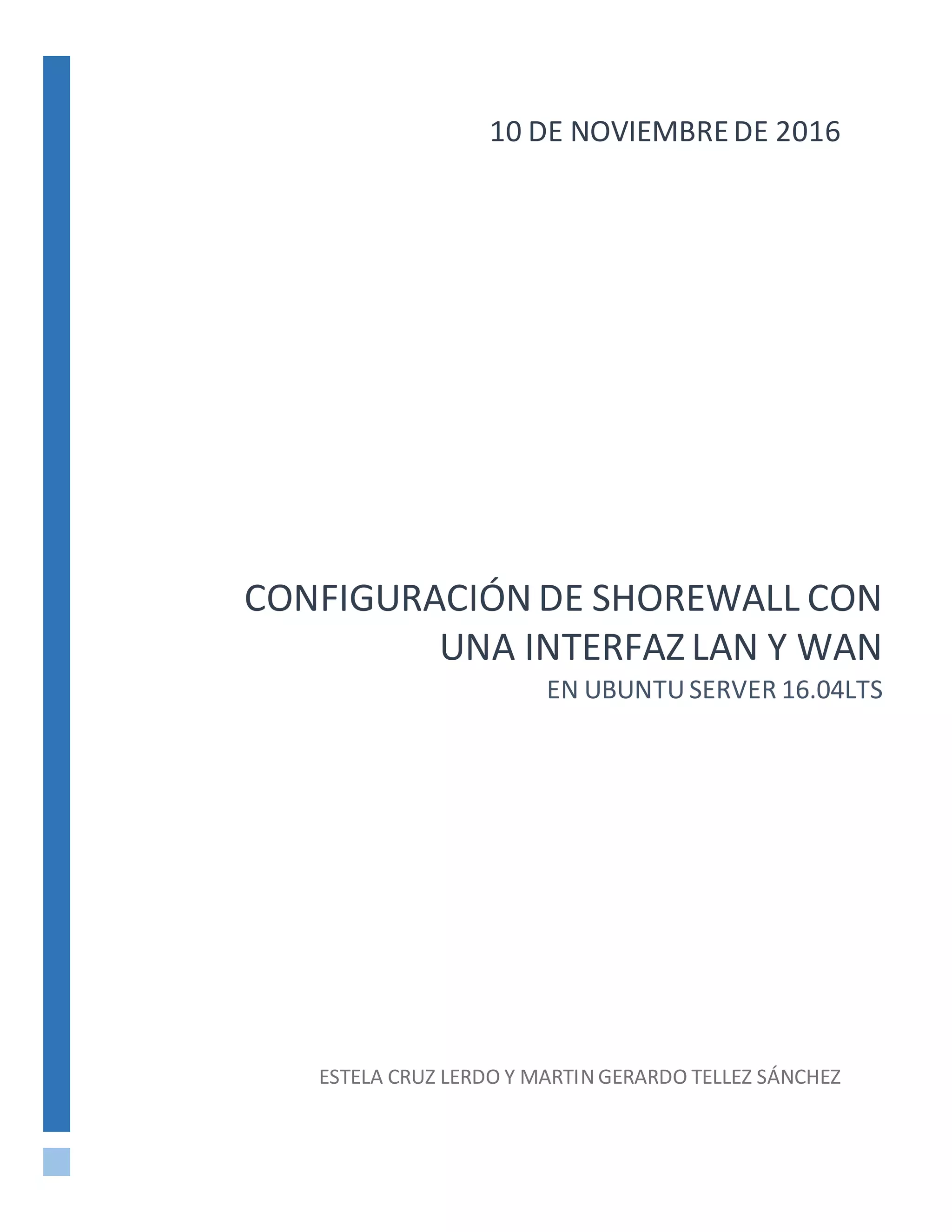

1. CONFIGURACIÓN DE SHOREWALL CON
UNA INTERFAZ LAN Y WAN
EN UBUNTU SERVER 16.04LTS
ESTELA CRUZ LERDO Y MARTINGERARDO TELLEZ SÁNCHEZ
10 DE NOVIEMBREDE 2016

2. CONFIGURACIÓNEN “UBUNTU”
Instalación de Shorewall
#apt-get install shorewall
Configuración de Shorewall para una Sola Interfaz
procedemos a cambiar la configuración. Shorewall trae unos “esqueletos” de
configuración que debemos copiar a la carpeta /etc/shorewall para esto
ejecutamos los siguentes comandos:
cd /usr/share/doc/shorewall-common/default-config
cp -p interfaces rules zones policy /etc/shorewal
Shorewall Zones :
se declaran las zones , “Zona de interfaces”
Para acceder al archivo y poder modificarlo se escribe el siguiente código.
Entrar a la raíz de shorewall:
#sudo /etc/shorewall/
Para declarar la configuración de las zonas en el archivo:
#sudo nano interfaces
Estando dentro del archivo interfaces, se escribe el siguiente codigo de
configuración:
net wlp2s0b1 detect dhcp
loc enp0s25 detect dhcp

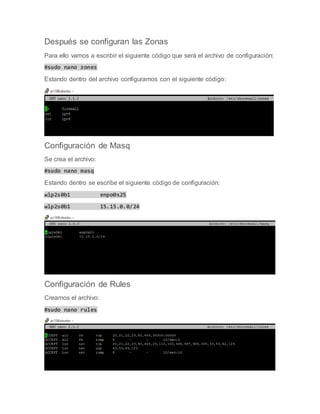

3. Después se configuran las Zonas
Para ello vamos a escribir el siguiente código que será el archivo de configuración:
#sudo nano zones
Estando dentro del archivo configuramos con el siguiente código:
Configuración de Masq
Se crea el archivo:
#sudo nano masq
Estando dentro se escribe el siguiente código de configuración:
wlp2s0b1 enpo0s25
wlp2s0b1 15.15.0.0/24
Configuración de Rules
Creamos el archivo:
#sudo nano rules

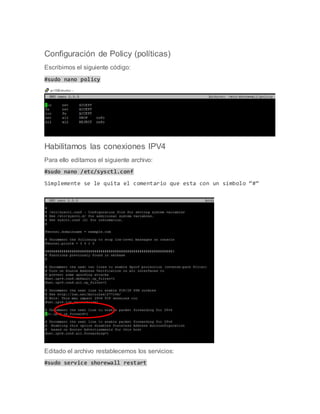

4. Configuración de Policy (políticas)
Escribimos el siguiente código:
#sudo nano policy
Habilitamos las conexiones IPV4
Para ello editamos el siguiente archivo:
#sudo nano /etc/sysctl.conf
Simplemente se le quita el comentario que esta con un símbolo “#”
Editado el archivo restablecemos los servicios:
#sudo service shorewall restart

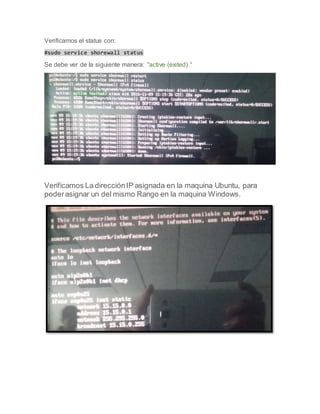

5. Verificamos el status con:
#sudo service shorewall status
Se debe ver de la siguiente manera: “active (exited) “
Verificamos La direcciónIP asignada en la maquina Ubuntu, para
poderasignar un del mismo Rango en la maquina Windows.

6. CONFGURACIÓNEN WINDOWS
(Proveerdeinternet a WindowsdesdeLinux Ubuntu)
Abrir el centro de redes y recursos compartidos
 Seleccionar el tipo de conexión Ethernet
Al realizar el paso anterior nos abrirá la siguiente ventana, donde debemos
seleccionar la opción Propiedades.

7. En la siguiente ventana que aparecerá marcar la opción: Usar la siguiente
dirección IP:
En la cual tendremos que introducir: la dirección IP, mascara de subred, y la puerta de
enlace.
En la siguiente ventana que se abrirá daremos clic en la opción: Protocolo de
internet versión 4(TCP/IPv4)
Una vez seleccionada dar clic en Propiedades

8. Una vez realizado lo anterior verificaremos si hay éxito en la conexión haciendo
ping entre las dos maquinas.
Con la dirección IP asignada en Ubuntu 15.15.0.1
PING DE UNUNTO A WINDOWS: con la dirección IP de windows en Ubuntu
15.15.0.4.
