1) El documento presenta información sobre diferentes tipos de diodos semiconductor, incluyendo sus características y aplicaciones. 2) Describe diodos como diodos rectificadores, diodos Zener, diodos LED, fotodiodos y puente rectificadores. 3) Explica cómo funcionan estos diodos y cómo probarlos usando un multímetro.

1. • QUISPE MACHACA,Lizbeth G
• CALISAYA CONDORI, Hilda
• CONDORI MAMANI, Yulissa
• FLORES SUCASACA,Ruth
• MENDOZA QUISPE,Mary M.
• .

2. INTRODUCCION:

3. SEMICONDUCTORES: Materiales que poseen un nivel de conductividad sobre algún
punto entre los extremos de un aislante y un conductor.
COBRE:  = 10-6-cm
MICA:  = 1012-cm
SILICIO  = 50 x 103-cm GERMANIO:  = 50 -cm
Alto nivel de pureza
Existen grandes cantidades en la naturaleza.
Cambio de características de conductores a aislante por medio de procesos de dopado o
aplicación de luz ó calor.
MATERIALES SEMICONDUCTORES (GERMANIO Y SILICIO):
Estructura atómica: Red cristalina
Enlaces entre átomos: Covalentes
Electrones de valencia: 4

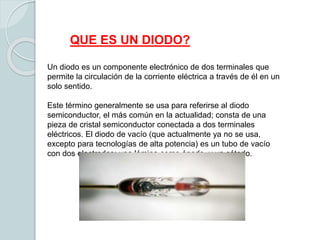

4. Un diodo es un componente electrónico de dos terminales que
permite la circulación de la corriente eléctrica a través de él en un
solo sentido.
Este término generalmente se usa para referirse al diodo
semiconductor, el más común en la actualidad; consta de una
pieza de cristal semiconductor conectada a dos terminales
eléctricos. El diodo de vacío (que actualmente ya no se usa,
excepto para tecnologías de alta potencia) es un tubo de vacío
con dos electrodos: una lámina como ánodo, y un cátodo.
QUE ES UN DIODO?

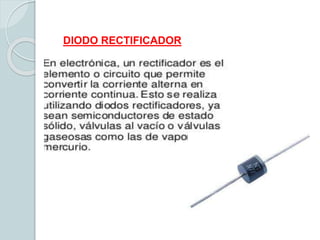

5. DIODO RECTIFICADOR

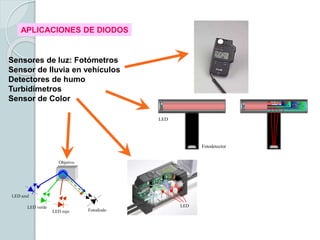

7. APLICACIONES DE DIODOS
Sensores de luz: Fotómetros
Sensor de lluvia en vehículos
Detectores de humo
Turbidímetros
Sensor de Color
LED
Fotodetector
LED azul
LED verde
LED rojo Fotodiodo
Objetivo
LED

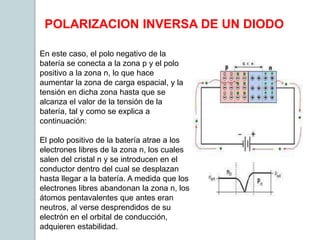

9. En este caso, el polo negativo de la
batería se conecta a la zona p y el polo
positivo a la zona n, lo que hace
aumentar la zona de carga espacial, y la
tensión en dicha zona hasta que se
alcanza el valor de la tensión de la
batería, tal y como se explica a
continuación:
El polo positivo de la batería atrae a los
electrones libres de la zona n, los cuales
salen del cristal n y se introducen en el
conductor dentro del cual se desplazan
hasta llegar a la batería. A medida que los
electrones libres abandonan la zona n, los
átomos pentavalentes que antes eran
neutros, al verse desprendidos de su
electrón en el orbital de conducción,
adquieren estabilidad.
POLARIZACION INVERSA DE UN DIODO

10. DIODOS RECTIFICADORES DE
POTENCIA O INDUSTRIALES
 Como se muestra en la figura 45 , son de
mayor tamaño y con especificaciones
mas amplias de corriente y voltajes.

11. PRUEBAS DE DIODOS

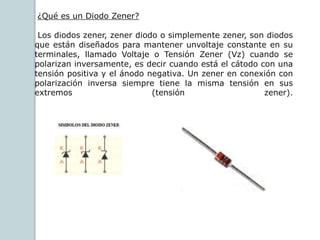

12. ¿Qué es un Diodo Zener?
Los diodos zener, zener diodo o simplemente zener, son diodos
que están diseñados para mantener unvoltaje constante en su
terminales, llamado Voltaje o Tensión Zener (Vz) cuando se
polarizan inversamente, es decir cuando está el cátodo con una
tensión positiva y el ánodo negativa. Un zener en conexión con
polarización inversa siempre tiene la misma tensión en sus
extremos (tensión zener).

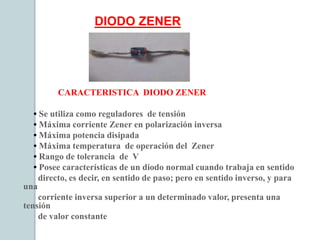

13. CARACTERISTICA DIODO ZENER
• Se utiliza como reguladores de tensión
• Máxima corriente Zener en polarización inversa
• Máxima potencia disipada
• Máxima temperatura de operación del Zener
• Rango de tolerancia de V
• Posee características de un diodo normal cuando trabaja en sentido
directo, es decir, en sentido de paso; pero en sentido inverso, y para
una
corriente inversa superior a un determinado valor, presenta una
tensión
de valor constante
DIODO ZENER

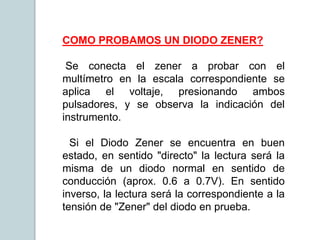

14. COMO PROBAMOS UN DIODO ZENER?
Se conecta el zener a probar con el
multímetro en la escala correspondiente se
aplica el voltaje, presionando ambos
pulsadores, y se observa la indicación del
instrumento.
Si el Diodo Zener se encuentra en buen
estado, en sentido "directo" la lectura será la
misma de un diodo normal en sentido de
conducción (aprox. 0.6 a 0.7V). En sentido
inverso, la lectura será la correspondiente a la
tensión de "Zener" del diodo en prueba.

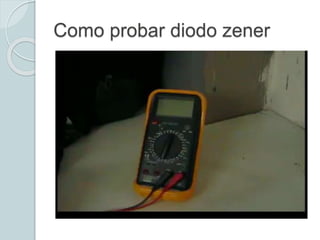

15. Como probar diodo zener

16. “QUE ES DIODO LED”

17. DIODO EMISORES DE LUZ O
LEDs
EN 1952,N. holonyak, creo en los EE.UU. Un dispositivo
semiconductor dotado de una juntura capaz de emitir luz
roja, recibiendo el nombre de “Light Emitting Diode”
abreviado LED

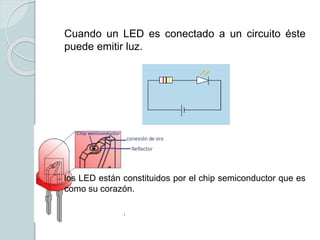

18. Cuando un LED es conectado a un circuito éste
puede emitir luz.
los LED están constituidos por el chip semiconductor que es
como su corazón.

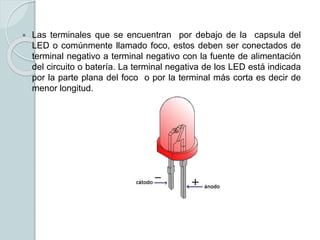

19.  Las terminales que se encuentran por debajo de la capsula del
LED o comúnmente llamado foco, estos deben ser conectados de
terminal negativo a terminal negativo con la fuente de alimentación
del circuito o batería. La terminal negativa de los LED está indicada
por la parte plana del foco o por la terminal más corta es decir de
menor longitud.

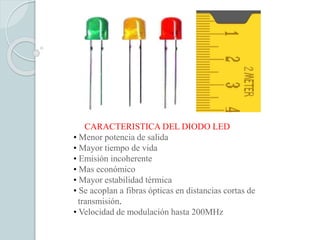

20. CARACTERISTICA DEL DIODO LED
• Menor potencia de salida
• Mayor tiempo de vida
• Emisión incoherente
• Mas económico
• Mayor estabilidad térmica
• Se acoplan a fibras ópticas en distancias cortas de
transmisión.
• Velocidad de modulación hasta 200MHz

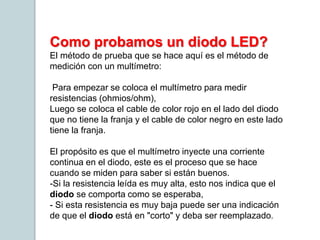

21. Como probamos un diodo LED?
El método de prueba que se hace aquí es el método de
medición con un multímetro:
Para empezar se coloca el multímetro para medir
resistencias (ohmios/ohm),
Luego se coloca el cable de color rojo en el lado del diodo
que no tiene la franja y el cable de color negro en este lado
tiene la franja.
El propósito es que el multímetro inyecte una corriente
continua en el diodo, este es el proceso que se hace
cuando se miden para saber si están buenos.
-Si la resistencia leída es muy alta, esto nos indica que el
diodo se comporta como se esperaba,
- Si esta resistencia es muy baja puede ser una indicación
de que el diodo está en "corto" y deba ser reemplazado.

22. Estructura interna
  fotodiodos
LOS FOTODIODOS

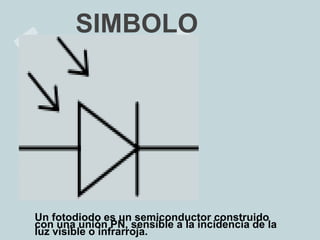

23. SIMBOLO
Un fotodiodo es un semiconductor construido
con una unión PN, sensible a la incidencia de la
luz visible o infrarroja.

24. PRINCIPIO DE
OPERACION

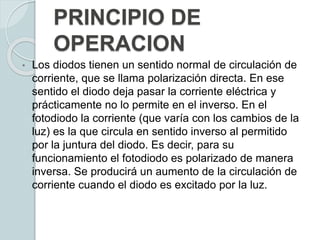

• Los diodos tienen un sentido normal de circulación de
corriente, que se llama polarización directa. En ese
sentido el diodo deja pasar la corriente eléctrica y
prácticamente no lo permite en el inverso. En el
fotodiodo la corriente (que varía con los cambios de la
luz) es la que circula en sentido inverso al permitido
por la juntura del diodo. Es decir, para su
funcionamiento el fotodiodo es polarizado de manera
inversa. Se producirá un aumento de la circulación de
corriente cuando el diodo es excitado por la luz.

25. COMPOSISION

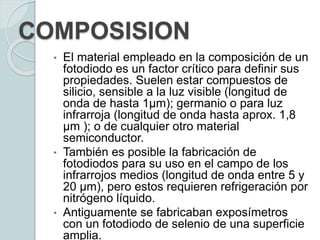

• El material empleado en la composición de un
fotodiodo es un factor crítico para definir sus
propiedades. Suelen estar compuestos de
silicio, sensible a la luz visible (longitud de
onda de hasta 1µm); germanio o para luz
infrarroja (longitud de onda hasta aprox. 1,8
µm ); o de cualquier otro material
semiconductor.
• También es posible la fabricación de
fotodiodos para su uso en el campo de los
infrarrojos medios (longitud de onda entre 5 y
20 µm), pero estos requieren refrigeración por
nitrógeno líquido.
• Antiguamente se fabricaban exposímetros
con un fotodiodo de selenio de una superficie
amplia.

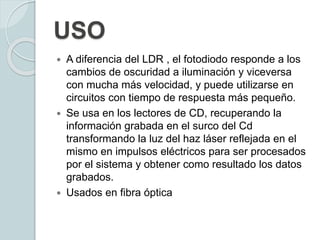

26. USO
 A diferencia del LDR , el fotodiodo responde a los
cambios de oscuridad a iluminación y viceversa
con mucha más velocidad, y puede utilizarse en
circuitos con tiempo de respuesta más pequeño.
 Se usa en los lectores de CD, recuperando la
información grabada en el surco del Cd
transformando la luz del haz láser reflejada en el
mismo en impulsos eléctricos para ser procesados
por el sistema y obtener como resultado los datos
grabados.
 Usados en fibra óptica

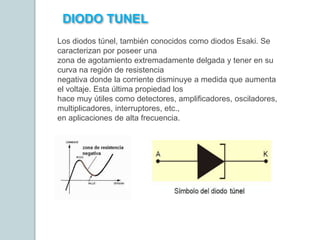

27. DIODO TUNEL
Los diodos túnel, también conocidos como diodos Esaki. Se
caracterizan por poseer una
zona de agotamiento extremadamente delgada y tener en su
curva na región de resistencia
negativa donde la corriente disminuye a medida que aumenta
el voltaje. Esta última propiedad los
hace muy útiles como detectores, amplificadores, osciladores,
multiplicadores, interruptores, etc.,
en aplicaciones de alta frecuencia.

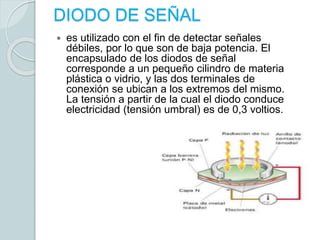

28. DIODO DE SEÑAL
 es utilizado con el fin de detectar señales
débiles, por lo que son de baja potencia. El
encapsulado de los diodos de señal
corresponde a un pequeño cilindro de materia
plástica o vidrio, y las dos terminales de
conexión se ubican a los extremos del mismo.
La tensión a partir de la cual el diodo conduce
electricidad (tensión umbral) es de 0,3 voltios.

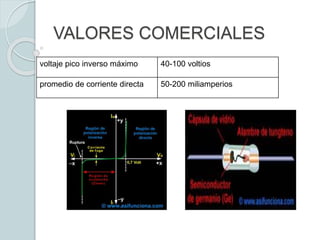

29. VALORES COMERCIALES
voltaje pico inverso máximo 40-100 voltios
promedio de corriente directa 50-200 miliamperios

30. DIODO SCHOTTKY
 Los diodos Schottky también llamados diodos de
recuperación rápida o de portadores
 calientes, están hechos de silicio y se caracterizan por
poseer una caída de voltaje directa muy
 pequeña, del orden de 0.25 V o menos, y ser muy
rápidos. Se emplean en fuentes de potencia,
 sistemas digitales y equipos de alta frecuencia.

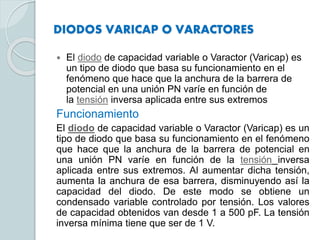

31. DIODOS VARICAP O VARACTORES
 El diodo de capacidad variable o Varactor (Varicap) es
un tipo de diodo que basa su funcionamiento en el
fenómeno que hace que la anchura de la barrera de
potencial en una unión PN varíe en función de
la tensión inversa aplicada entre sus extremos
Funcionamiento
El diodo de capacidad variable o Varactor (Varicap) es un
tipo de diodo que basa su funcionamiento en el fenómeno
que hace que la anchura de la barrera de potencial en
una unión PN varíe en función de la tensión inversa
aplicada entre sus extremos. Al aumentar dicha tensión,
aumenta la anchura de esa barrera, disminuyendo así la
capacidad del diodo. De este modo se obtiene un
condensado variable controlado por tensión. Los valores
de capacidad obtenidos van desde 1 a 500 pF. La tensión
inversa mínima tiene que ser de 1 V.

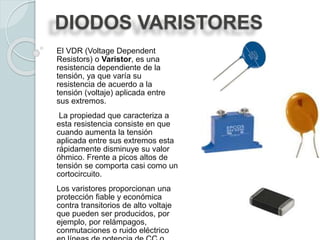

32. DIODOS VARISTORES
El VDR (Voltage Dependent
Resistors) o Varistor, es una
resistencia dependiente de la
tensión, ya que varía su
resistencia de acuerdo a la
tensión (voltaje) aplicada entre
sus extremos.
La propiedad que caracteriza a
esta resistencia consiste en que
cuando aumenta la tensión
aplicada entre sus extremos esta
rápidamente disminuye su valor
óhmico. Frente a picos altos de
tensión se comporta casi como un
cortocircuito.
Los varistores proporcionan una
protección fiable y económica
contra transitorios de alto voltaje
que pueden ser producidos, por
ejemplo, por relámpagos,
conmutaciones o ruido eléctrico

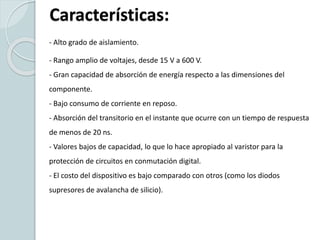

33. Características:
- Alto grado de aislamiento.
- Rango amplio de voltajes, desde 15 V a 600 V.
- Gran capacidad de absorción de energía respecto a las dimensiones del
componente.
- Bajo consumo de corriente en reposo.
- Absorción del transitorio en el instante que ocurre con un tiempo de respuesta
de menos de 20 ns.
- Valores bajos de capacidad, lo que lo hace apropiado al varistor para la
protección de circuitos en conmutación digital.
- El costo del dispositivo es bajo comparado con otros (como los diodos
supresores de avalancha de silicio).

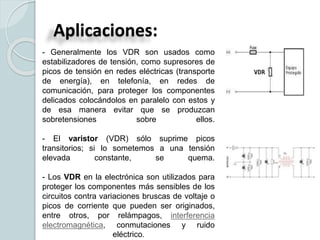

34. Aplicaciones:
- Generalmente los VDR son usados como
estabilizadores de tensión, como supresores de
picos de tensión en redes eléctricas (transporte
de energía), en telefonía, en redes de
comunicación, para proteger los componentes
delicados colocándolos en paralelo con estos y
de esa manera evitar que se produzcan
sobretensiones sobre ellos.
- El varistor (VDR) sólo suprime picos
transitorios; si lo sometemos a una tensión
elevada constante, se quema.
- Los VDR en la electrónica son utilizados para
proteger los componentes más sensibles de los
circuitos contra variaciones bruscas de voltaje o
picos de corriente que pueden ser originados,
entre otros, por relámpagos, interferencia
electromagnética, conmutaciones y ruido
eléctrico.

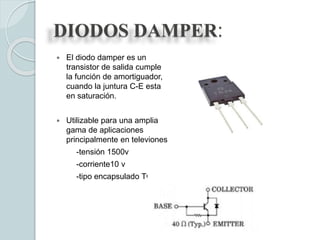

35. DIODOS DAMPER:
 El diodo damper es un
transistor de salida cumple
la función de amortiguador,
cuando la juntura C-E esta
en saturación.
 Utilizable para una amplia
gama de aplicaciones
principalmente en televiones
-tensión 1500v
-corriente10 v
-tipo encapsulado TO-3P

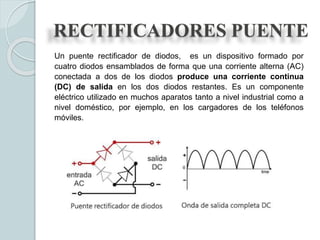

36. Un puente rectificador de diodos, es un dispositivo formado por
cuatro diodos ensamblados de forma que una corriente alterna (AC)
conectada a dos de los diodos produce una corriente continua
(DC) de salida en los dos diodos restantes. Es un componente
eléctrico utilizado en muchos aparatos tanto a nivel industrial como a
nivel doméstico, por ejemplo, en los cargadores de los teléfonos
móviles.
RECTIFICADORES PUENTE

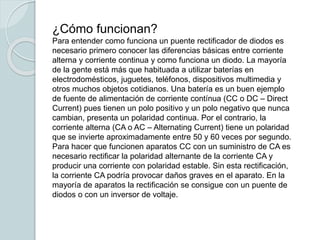

37. ¿Cómo funcionan?
Para entender como funciona un puente rectificador de diodos es
necesario primero conocer las diferencias básicas entre corriente
alterna y corriente continua y como funciona un diodo. La mayoría
de la gente está más que habituada a utilizar baterías en
electrodomésticos, juguetes, teléfonos, dispositivos multimedia y
otros muchos objetos cotidianos. Una batería es un buen ejemplo
de fuente de alimentación de corriente contínua (CC o DC – Direct
Current) pues tienen un polo positivo y un polo negativo que nunca
cambian, presenta un polaridad continua. Por el contrario, la
corriente alterna (CA o AC – Alternating Current) tiene un polaridad
que se invierte aproximadamente entre 50 y 60 veces por segundo.
Para hacer que funcionen aparatos CC con un suministro de CA es
necesario rectificar la polaridad alternante de la corriente CA y
producir una corriente con polaridad estable. Sin esta rectificación,
la corriente CA podría provocar daños graves en el aparato. En la
mayoría de aparatos la rectificación se consigue con un puente de
diodos o con un inversor de voltaje.
