Los diodos son componentes electrónicos semiconductores que cumplen una función importante en los circuitos electrónicos. Un diodo es el resultado de la unión entre dos semiconductores que, de acuerdo a sus características constructivas, se denominan materiales N y P. Los materiales N se caracterizan por poseer impurezas que agregan electrones libres, mientras que los del tipo P tienen impurezas que carecen de electrones respecto al silicio.
El primer diodo utilizado para la rectificación de señales alternas fue el de tubo, construido por Thomas Alba Edison y se llamó Efecto Edison, que contenía una placa y el filamento únicamente; posteriormente se uso el rectificador de selenio, antecesor de los que actualmente se usan y que minimizaron el tamaño y espacio, comparado con el de tubo al vacío, la diferencia es bastante grande, además del gran consumo de energía para su funcionamiento.
Diodo Rectificador
El diodo rectificador es uno de los mecanismos de la familia de los diodos más sencillos y antiguo. Los diodos rectificadores son aquellos dispositivos semiconductores que solo conducen en polarización directa (arriba de 0.7 V) y en polarización inversa no conducen. Son tipos de diodo que constituyen el elemento o circuito que permite convertir la corriente alterna en corriente continua. Tiene diferentes formas de uso pero una de las principales es rectificar señales, detector, salidas de audio, fuentes de alimentación, entre otros.
Diodo Zener
El diodo zener es un tipo especial de diodo, que siempre se utiliza polarizado inversamente. En este caso la corriente circula en contra de la flecha que representa el diodo. Si el diodo zener se polariza en sentido directo se comporta como un diodo rectificador común. Cuando el diodo zener funciona polarizado inversamente mantiene entre sus terminales un voltaje constante.
Se debe tomar en cuenta que cuando éste se polariza en modo inverso si existe una corriente que circula en sentido contrario a la flecha del diodo, pero de muy poco valor.
Un regulador con diodo de zener ideal mantiene un voltaje predeterminado fijo a su salida, sin importar las variaciones de voltaje en la fuente variaciones y/o las variaciones de corriente en la carga.
Diodo Schottky
Los diodos Schottky también llamados diodos de recuperación rápida o de portadores calientes, están hechos de silicio y se caracterizan por poseer una caída de voltaje directa muy pequeña, del orden de 0.25 V o menos, y ser muy rápidos. Se emplean en fuentes de potencia, sistemas digitales y equipos de alta frecuencia.
Esta característica no permiten que sea utilizado como diodo rectificador. Hay procesos de rectificación (por ejemplo fuentes de alimentación) en que la cantidad de corriente que tienen que conducir en sentido directo es bastante grande. El diodo Schottky no acepta grandes voltajes que lo polaricen inversamente (VCRR). Sin embargo el diodo Schottky encuentra gran cantidad de aplicaciones en cir
En este trabajo se pretende realizar un resumen acerca algunos de los tipos de diodos existentes,encuanto a sus características, su principio de funcionamiento, sus modos de conexion mas comunes ylas aplicaciones de los diodos mas usados en electronica como el caso de los diodos Varicap, Zener,LED, el Diodo Schottky, diodo Tunel, los fotodiodos etc..
1. Introducción:
o Los diodos algunos de uso especial , como
son los zener , LED, schottky y fotodiodos.
o Nos permiten desarrollar circuitos con
distintas aplicaciones ,destacado la
rectificación en cualquiera de sus variantes
y conocer y profundizar .
2. Diodos :
Es un componente electrónico de dos terminales que
permite la circulación de las corriente eléctrica atreves
de un sentido .esto térmico generalmente se usa para
referirse al diodo semiconductor, el mas común en la
actualidad -,consta de una pieza de cristal .
Semiconductor Conectada a dos términos eléctricos .el
diodo de vacío (que actualmente ya no usa , excepto
para tecnología de altas potencias )es un tubo de vacío
con dos electrones una como ánodo un cátodo.
3. Tipo de diodo
Diodo rectificador.
Diodo zener.
Diodo luminiscentes –
LED.
Diodo de tratamiento de
señal (RF)
Fotodiodo.
Diodo túnel
Diodo shockley
4. Diodo rectificador:
Es uno de los diapositivas de la familia de
los diodos mas sencillos . El nombre
diodo rectificador» procede de un
aplicación ,la cual consiste en separar los
ciclos positivos de una señal de corriente
alterna .
Durante la fabricación de los diodos
ratificadores ,se consideran tres factores
:la frecuencia máxima en que pueden
conducir en sentido directos y las
tensiones directa e inversa máxima s que
soportan .
Una delas aplicaciones clásicas de los
diodos rectificadores ,es en las funciones
de alimentación ;aquí convierten una señal
de corriente alterna en otra de corriente
directa.
5. - Es un diodo de silicio que se a construido
para que funcione en las zonas de rupturas
,recibe ese nombre por su inventor , el Dr.
Clarence Melvin zener .
- el diodo zener es la parte esencial de los
reguladores de tensión casi constantes con
independencia de que se presenten grandes
variaciones de la tensión de red .
- De la consistencia de carga y temperatura
son mal llamados a veces diodos de
avancha , pues presenta comportamiento
similares a estos ,pero lo s mecanismos en
volucrados son diferentes.
Diodo zener:
6. Diodo luminiscente - LED
Este tipo de diodos es muy popular podemos
encontrarlos en diferentes formas ,tamaño y colores
diferentes
Los diodos emisores de luz visibles son utilizados
en grandes cantidades como indicaremos Pilato
dispositivo s de presentación de barras .
Sus siglas proviene n de ingles (light Emiting
diodo )led:
El fenómeno de emisión de luz esta basados el la
teoría de bandas por la cual ,una tensión externa
aplicada a una unión P-N.
polarizada directamente ,exista aplicada a una unión
P - N.
polarizada directamente , existe los electrones, de
manera son capaces de atravesar la banda de
energía que separa las dos regiones .
Diodo emisor de luz que al ser polarizado
directamente emite luz ,llamada incoherente en un
espectro reducido.
Están clasificados dentro de los semiconductores y
están formados por una juntura P-N.
Existen en color rojo ,verde , amarillo e infrarrojos .
Para que led funcione necesita apenas unos 20 m A

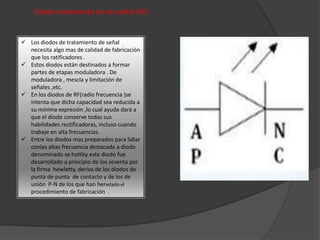

7. Diodo tratamiento de las señal (RF)
Los diodos de tratamiento de señal
necesita algo mas de calidad de fabricación
que los ratificadores .
Estos diodos están destinados a formar
partes de etapas moduladora . De
moduladora , mescla y limitación de
señales ,etc.
En los diodos de RF(radio frecuencia )se
intenta que dicha capacidad sea reducida a
su mínima expresión ,lo cual ayuda dará a
que el diodo conserve todas sus
habilidades rectificadoras, incluso cuando
trabaje en alta frecuencias.
Entre los diodos mas preparados para lidiar
conlas altas frecuencia destacada a diodo
denominado se hottky este diodo fue
desarrollado a principio de los sesenta por
la firma hewletty, deriva de los diodos de
punta de punta de contacto y de los de
unión P-N de los que han heredado el
procedimiento de fabricación .
8. Fotodiodo:
Es un semiconductor construido
con una unión P-N. sensible a la
incidencia de la luz visible o
infrarroja para que su
funcionamiento sea correcto se
polariza inversamente ,con lo que
se produciera una cierta
circulación de corriente cuando
sea excitado por la luz .debido a
su construcción ,los fotodiodos se
comportan como células
fotovoltaicas ,es decir , en
ausencia de luz exterior generan
una tensión muy pequeña con el
positivo en el ánodo y el negativo
en el cátodo .esta corriente
presente en ausencia de luz recibe
el nombre de corriente de
oscuridad
9. Diodo túnel
Este diodo presenta una cualidad curiosa
que se pone de manifiesto rápidamente al
observar su curva características .
En lo que respecta a la corriente en sentido
de bloqueo se comporta como un diodo
corriente s según la tensión que se le somete
La intensidad de la corriente crece con
rapidez al principio con muy poco valor de
tensión hasta llegar a la creta (c) desde
donde ,al recibir mayor tensión ,se produce
una perdida de intensidad hasta d que
vuelve a elevarse cuando se sobrepasa toda
zona del valor de tensión
10. Diodo shockley
Es un dispositivo de dos
terminales que tienen dos
estados estables OFF o de
alta impedancia y ON o baja
impedancia.
No se debe confundir con el
diodo de berrera sehottky esta
formado por cuatro capas de
semiconductor tipo N y P
dispuestas alternamente ,es
un tipo de tiristor .
Al aplicar un tensión positiva
entre añado y cátodo se
puede observar que la unión
j1 y j3 esta polarizada en
directa y la unión j2 polarizada
en inversa.
