1. DIODO
Los diodos son componentes electrónicos semiconductores que cumplen una
función importante en los circuitos electrónicos.
Existen varios tipos de diodos que asimismo, cumplen una variedad de
funciones, en esta ocasión hablaremos de los de uso más común utilizados en
los circuitos electrónicos y eléctricos.
Para iniciar diremos que el primer diodo utilizado para la rectificación de
señales alternas fue el de tubo, específicamente construido por Thomas Alba
Edison y se llamó Efecto Edison, que contenía una placa y el filamento
únicamente; posteriormente se uso el rectificador de selenio, antecesor de los
que actualmente se usan y que minimizaron el tamaño y espacio, comparado
con el de tubo al vacío, la diferencia es bastante grande, además del gran
consumo de energía para su funcionamiento.
2. Diodo rectificador
Este diodo, como el de tubo es un rectificador, tiene una amplia cobertura de usos,
aunque con diferentes tamaños y características, dependiendo de la sección y
función que vaya a llevar a cabo, en esencia es, rectificar señales, ya sea eliminando
el componente de radiofrecuencia, en este caso
usado como detector, o en las salidas de audio; también los vemos en las fuentes de
alimentación encargados de rectificar la corriente alterna, ya se que provenga de
un transformador o directamente de la red eléctrica. En la imagen a la derecha
vemos un puente de diodos, estos vienen en un chip con los 4 diodos internamente,
aunque pueden hacerse con 4 diodos normales.
Diodo Led
EL Diodo emisor de luz, que al ser polarizado directamente emite luz, llamada
incoherente en un espectro reducido, están clasificados dentro de los
semiconductores y estan formados por una juntura PN. Existen en color rojo, verde,
amarillo e infrarrojos; para que un led funcione necesita apenas unos 20 mA., no es
el caso de las lámparas incandescentes y las neón, que se usan como pilotos
en equipos variados. Los leds de alguna forma están desplazando en uso de estas
lámparas, gracias a su consumo mínimo.
3. Diodo Zener
Si aplicamos voltajes bajos a un zener, se comportará como cualquier
diodo rectificador, toda vez que el voltaje supere cierto nivel, el diodo
entra en avalancha (conducción de corriente en sentido inverso) y
conduce en ambas direcciones.
Voltaje de ruptura o zener es el nombre dado al voltaje en el cual el
diodo entra en avalancha. Estos diodos son utilizados en el diseño de
fuentes de alimentación para, fijar un voltaje, es decir, si necesitamos en
una fuente 5 voltios, colocamos un zener con este voltaje y siempre se
mantendrá, para esto también se necesita un resistor que limite la
corriente al diodo; también pueden usarse en el diseño de osciladores por
relajación.
4. Diodo Varicap
Diodo de capacidad variable, esto es el diodo varicap, también llamado Varactor. Este
diodo forma una capacidad en los extremos de la unio PN, que resulta de utilidad,
cuando se busca utilizar esa capacidad en provecho del circuito en el cual debe de
funcionar el diodo.
Cuando polarizamos un varicap de forma directa, observamos que además de las zonas
constitutivas de la capacidad que buscamos, en paralelo con ellas aparece una
resistencia de muy bajo valor óhmico, conformando con esto un capacitor de pérdidas
muy elevadas. En cambio si lo polarizamos en sentido inverso, la resistencia en paralelo
mencionada, es de un valor relativamente alto, dando como resultado que el diodo se
comporte como un capacitor de pérdidas bajas
Foto Diodo
Un Foto Diodo hace lo inverso a un diodo led, para funcionar necesita luz, es parecido a
una foto celda o foto resistor, que funciona en relación a la cantidad de luz que recibe; a
diferencia que el foto diodo, responde a mayor velocidad con respecto a la oscuridad y
luz. Se utilizan en el desarrollo de alarmas, juguetes, etc.
5. EFECTO ZENER
El efecto zener se basa en la aplicación de tensiones inversas que originan,
debido a la característica constitución de los mismos, fuertes campos eléctricos
que causan la rotura de los enlaces entre los átomos dejando así electrones libres
capaces de establecer la conducción. Su característica es tal que una vez
alcanzado el valor de su tensión inversa nominal y superando la corriente
a su través un determinado valor mínimo, la tensión en bornas del diodo se
mantiene constante e independiente de la corriente que circula por él.
6. FUNCIONAMIENTO DEL DIODO ZENER
El simbolo del diodo zener es:
y su polarización es siempre en inversa.

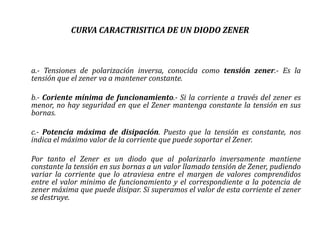

7. CURVA CARACTRISITICA DE UN DIODO ZENER
a.- Tensiones de polarización inversa, conocida como tensión zener.- Es la
tensión que el zener va a mantener constante.
b.- Coriente mínima de funcionamiento.- Si la corriente a través del zener es
menor, no hay seguridad en que el Zener mantenga constante la tensión en sus
bornas.
c.- Potencia máxima de disipación. Puesto que la tensión es constante, nos
indica el máximo valor de la corriente que puede soportar el Zener.
Por tanto el Zener es un diodo que al polarizarlo inversamente mantiene
constante la tensión en sus bornas a un valor llamado tensión de Zener, pudiendo
variar la corriente que lo atraviesa entre el margen de valores comprendidos
entre el valor minimo de funcionamiento y el correspondiente a la potencia de
zener máxima que puede disipar. Si superamos el valor de esta corriente el zener
se destruye.
8. ANODO Y CATODO
Repasemos la teoría del diodo es el resultado de la unión entre dos
semiconductores que, de acuerdo a sus características constructivas, se
denominan materiales N y P. Los materiales N se caracterizan por poseer, dentro
del silicio que lo forman, impurezas que agregan electrones libres, mientras que
los del tipo P tienen impurezas que carecen de electrones respecto al silicio, es
decir, abundan los “huecos” o “lagunas” formadas por los faltantes de electrones.
Unidos apropiadamente de manera física, forman una unión o juntura N-P,
quedando a ambos lados de la construcción dos sectores bien definidos que, en la
práctica, se los conoce como Cátodo y Ánodo, respectivamente. Durante la
fabricación, y al momento de unirse los materiales entre sí, se produce un
fenómeno de invasión electrónica en el material contiguo y carente de este
elemento.
