Este documento presenta un caso de ejemplo para modelar una fuente de soda llamada "Los 3 amigos" utilizando un modelo entidad-relación. Se describen las entidades de Producto, Boleta, Cliente y Vendedor y sus atributos. Luego, se muestra el modelo conceptual con las relaciones uno-a-muchos y muchos-a-muchos entre las entidades. Finalmente, se indica que se presentarán los modelos lógico y físico.

1. Lección 03 Curso Virtual de: Modelamiento de Base de Datos Nivel Básico Una estrategia diferente para aprender Instructor: Alberto Taboada Jiménez Consultor en tecnologías de Información

2. ESIN – Una estrategia diferente de aprender Caso de ejemplo Se desea graficar al mundo real de una fuente de soda “Los 3 amigos”, quienes expenden productos (tortas, bedidas etc.), se considera a la boleta(documento de venta), vendedor y cliente PRODUCTO (codPro, NombrePro, puPro, stockPro) (NumBol, codPro,cantidad,puproVen,Importe) Detalla BOLETA (NumBol, FechaBol, CodCli, codVen,estadoBol) CLIENTE (CodCli NombreCli, DireCli) VENDEDOR (codVen,NombreVen,DireVen, dniVen,SexoVen)

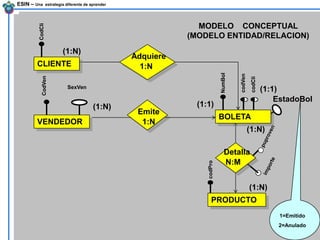

3. ESIN – Una estrategia diferente de aprender codPro CodCli NumBol codVen codCli EstadoBol MODELO CONCEPTUAL (MODELO ENTIDAD/RELACION) (1:N) Adquiere CLIENTE 1:N CodVen (1:1) SexVen (1:1) (1:N) Emite BOLETA 1:N VENDEDOR puproven (1:N) Detalla importe N:M (1:N) PRODUCTO 1=Emitido 2=Anulado

4. ESIN – Una estrategia diferente de aprender MODELO LÓGICO

5. ESIN – Una estrategia diferente de aprender MODELO FÍSICO
