Modelo Entidad Relacion E-R
El documento describe el modelo entidad-relación (E-R) como una herramienta conceptual para diseñar bases de datos, resaltando su importancia en la representación de entidades, relaciones y atributos. Incluye una discusión sobre diagramas E-R, etapas de diseño y tipos de relaciones entre conjuntos entidad, así como conceptos como entidades débiles y restricciones de participación. También aborda la especialización y generalización dentro del modelado de datos, destacando la necesidad de evitar redundancias y asegurar la integridad de los datos.
Más contenido relacionado
Similar a Modelo Entidad Relacion E-R
Modelo Entidad Relacion E-R
- 1. Modelo Entidad Relación E-R Fuenteshttp://www-db.stanford.edu/~ullman/fcdb.html http://wofford-ecs.org/DataAndVisualization/ermodel/index.htm Fundamentals of Database Systems, Elmasri y Navathe
- 2. Modelos de Datos Diseñoaplicaciones bd: complejo Herramientas conceptuales apoyo diseño bd Ayuda entender y especificar componentes de bd y relaciones Modelos Conceptuales (de alto nivel): cercano usuario • E-R Físicos: detalles almacenamiento Lógicos: cercanos SGBD, implementación • Relacional • Jerárquico • Red
- 3. Modelo de Datos Herramientaconceptual para describir: Datos (Estructura) • Constructores que definen estructura (grupos de elementos y elementos) Operaciones sobre datos Restricciones sobre datos • Especificadas garantizar datos válidos Facilitan tránsito mundo real a estructuras para almacenar en computador
- 4. Modelo de DatosE-R Propuesto por Chen(1976) Basado en conceptos entidades relaciones Atributos Propuestas de extensión
- 5. Propósito Facilita diseño deesquemas de bd. Incluye algunas restricciones No incluye operaciones. Diseño apoyado diagramas entidad- relación Conversión a diseño db relacional

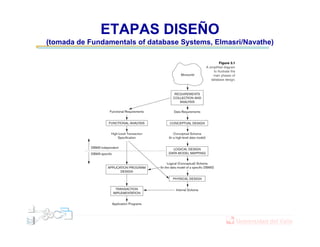

- 6. ETAPAS DISEÑO (tomada deFundamentals of database Systems, Elmasri/Navathe)

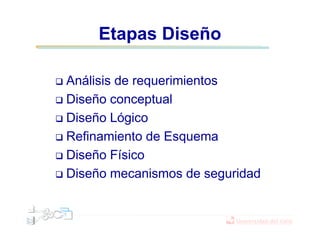

- 7. Etapas Diseño Análisis derequerimientos Diseño conceptual Diseño Lógico Refinamiento de Esquema Diseño Físico Diseño mecanismos de seguridad
- 8. Diseño Conceptual Cuáles sonlas entidades y sus relaciones en la organización? Qué información sobre estas relaciones y entidades se debe almacenar en la bd? Cuáles reglas de negocio se deben asegurar? Modelo E-R ayuda en esta tarea
- 9. Modelo E-R Básico Entidad Objetodel mundo real Cada entidad tiene una llave Conjunto Entidad (Tipo) Colección de entidades similares Atributos Valores describiendo propiedades de una entidad Relaciones (Conjunto Relación) Conexiones entre dos o más conjuntos entidad Tienen nombres asociados (pueden ser bidireccionales)

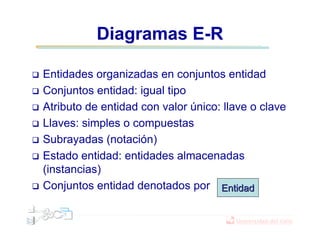

- 10. Diagramas E-R Entidades organizadasen conjuntos entidad Conjuntos entidad: igual tipo Atributo de entidad con valor único: llave o clave Llaves: simples o compuestas Subrayadas (notación) Estado entidad: entidades almacenadas (instancias) Conjuntos entidad denotados por EntidadEntidad
- 11. Diagramas E-R Atributos: propiedadesentidades Asociados con dominios Conectados a conjuntos entidad Simples o compuestos Llave: atributo especial Representados por AtributoAtributo

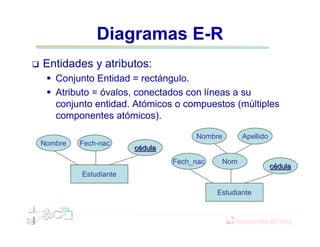

- 12. Diagramas E-R Entidades yatributos: Conjunto Entidad = rectángulo. Atributo = óvalos, conectados con líneas a su conjunto entidad. Atómicos o compuestos (múltiples componentes atómicos). Estudiante Nombre Fech-nac ccééduladula Estudiante Fech_nac Nom ccééduladula Nombre Apellido
- 13. Diagramas E-R Atributos Valores Atributo:dominio Simples o multivaluados Estudiante Nombre Promedio ccééduladula Asignatura Nombre #créditos Prerreq. CCóódigodigo

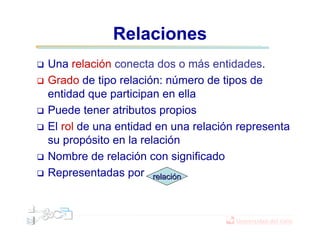

- 14. Relaciones Una relación conectados o más entidades. Grado de tipo relación: número de tipos de entidad que participan en ella Puede tener atributos propios El rol de una entidad en una relación representa su propósito en la relación Nombre de relación con significado Representadas por relacirelacióónn
- 15. Relaciones Roles: miembro, lider,equipo lab. Estudiante Equipos miembro Lider Equipo de laboratorio Equipo de laboratorio Miembro de Lider de
- 16. Relaciones con atributos ProfesorOfrece Asignatura Horario Aula cédula Nombre categoría Código Nombre
- 17. Relaciones Nombre asociado único Conectanconjuntos entidad: líneas Grado: Número entidades participantes Tipo de asociación: 1-1, 1-m, m-n Rol: Función que desempeña Implícito Necesidad especificación (reflexivas)
- 18. Conjunto Relación El “valor”actual de un conjunto entidad: conjunto de entidades que pertenecen a esta. Ejemplo: El conjunto de todas las películas en la bd. El “valor” de un conjunto relación (tipo): conjunto de tuplas (instancias de relación) con una componente por cada conjunto entidad relacionado.
- 19. Ejemplo: Conjunto Relación Paracada relación Miembro de, el conjunto relación podría ser: Estudiante Equipo Pedro P1 Juan P3 Luis P4 Jose P2 María P8
- 20. Relaciones Múltiples Conectan másde dos entidades Asignatura Ofrece Programa Aulas
- 21. Relaciones Múltiples Una flechaque apunta a un conjunto entidad E, significa que si se selecciona una entidad de cada uno de los otros dos conjuntos entidad en la relación, éstas se relacionan con una única entidad en E. Asignatura Ofrece Programa Aula
- 22. Relaciones Recursivas La mismaentidad participa más de una vez en la relación Equipos de estudiantes jugando rol de monitores de otros equipos y siendo monitoreados por otros equipos. Equipo Supervisión Supervisa supervisado
- 23.
- 24. Relaciones Muchos-Muchos En unarelación muchos-muchos, una entidad de un conjunto se puede conectar a muchas entidades de otro conjunto. E.g., un estudiante matricula muchas asignaturas y una asignatura es matriculada por muchos estudiantes. Estudiantes AsignaturasMatricula n m
- 25.
- 26. Relaciones Muchos-uno Algunas relacionesbinarias son muchos -uno (uno-muchos) entre dos entidades. Cada entidad del primer conjunto está conectado a lo sumo con una entidad del segundo conjunto. Pero, una entidad del segundo conjunto puede estar conectada a cero, uno o muchas entidades del primer conjunto.
- 27.
- 28. Ejemplo: Relación muchos-uno Uncomputador tiene asignado un solo espacio Sin embargo, en un espacio puede haber varios equipos Espacios Equipos EN 1 n
- 29. Relaciones uno-uno En unarelación uno-uno, cada entidad de alguno de los conjuntos entidad está relacionada a lo sumo con una entidad del otro conjunto entidad Un equipo tiene a los sumo un estudiante lider y un estudiante lider lidera a lo sumo un equipo Estudiante EquipoLider de 1 1
- 30.

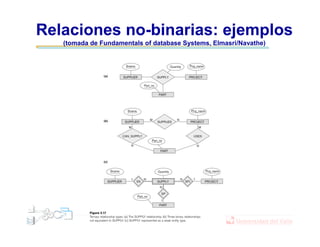

- 31. Relaciones no-binarias: ejemplos (tomadade Fundamentals of database Systems, Elmasri/Navathe)
- 32.
- 33. Conjuntos de EntidadesDébiles Un conjunto entidad E se dice que es débil si para identificar sus instancias, de manera única, es necesario considerar la llave de otra entidad. El conjunto entidad propietaria(fuerte) y la entidad débil participan tipo de relación muchos- uno. Representadas por ED
- 34. E/R Diagramas • Dificultadescoger atributo como identificación. Ejemplar Libro isbnnúmero nombre autorfecha-adqu
- 35. Conjunto Entidad Débil Unconjunto entidad débil tiene una o más relaciones muchos-uno con otros conjuntos entidad (propietarios). Existencia dependiente de otra entidad Necesidad de identificación
- 36. Restricciones de Participación Participaciónde entidades en relaciones son parciales o totales (Líneas sencillas y dobles) Fácil especificación en relaciones binarias Representación de: exactamente uno, al menos uno Escuelas DirectorAdministra
- 37. Atributos o entidades? Claves (Tardieu et al. 1979): Reglas de entidad Tener existencia propia Instancias de un conjunto entidad distinguibles unas de otras Instancias de un conjunto entidad con iguales propiedades
- 38. Técnicas de Diseño Evitaredundancia. Uso de entidades débiles limitado. No usar un conjunto entidad cuando sea atributo
- 39. Evitando redundancia Redundancia =decir lo mismo de dos formas diferentes Ahorrar espacio y reducir inconsistencias. Dos representaciones del mismo hecho se vuelven inconsistente si se cambia una y se olvida cambiar la otra.
- 40. Ejemplo: correcto Este diseñoda la dirección de cada fabricante exactamente una vez. Equipos FabricanteHecho-por referencia nombre direcc
- 41. Ejemplo: Incorrecto Este diseñodefine al fabricante de equipos dos veces: como atributo y como una entidad relacionada. Equipos FabricanteHecho-por referencia nombre direcc fabricante
- 42. Se repite adirección del fabricante una vez por cada equipo. Se puede perder la dirección si no hay, temporalmente, equipos de un fabricante. Equipos nombre fabric dir-fabric Ejemplo: Incorrecto
- 43. Notación alterna (min,max)para relaciones Especificar mínimas y máximas instancias de entidad e en conjunto entidad E que participan en R Por omisión min=0, max=n min ≤ max, min ≥ 0, max ≥ 1 Refleja restricciones mundo real Escuela con exactamente un director Profesor en más de un proyecto
- 44. Notación alternativa (tomada deFundamentals of database Systems, Elmasri/Navathe)
- 45. Notación alternativa (tomada deFundamentals of database Systems, Elmasri/Navathe)
- 46. Notación alternativa (tomada deFundamentals of database Systems, Elmasri/Navathe)

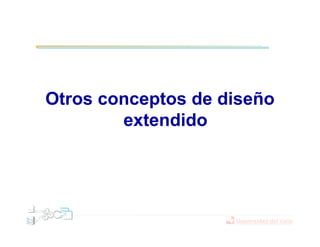

- 47. Otros conceptos dediseño extendido
- 48. Relaciones IS-A Indican relaciónclase-subclase Representadas mediante un triángulo Empleados Profesores isa Nombre Cédula Categoria

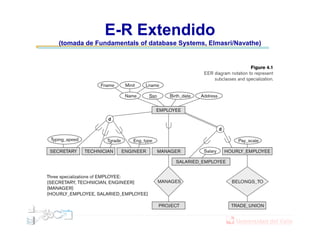

- 49. E-R Extendido (tomada deFundamentals of database Systems, Elmasri/Navathe)

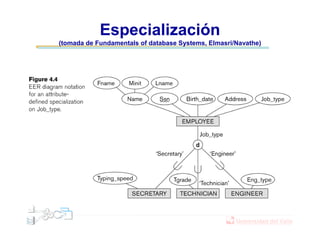

- 50. Especialización (tomada de Fundamentalsof database Systems, Elmasri/Navathe)
- 51. Generalización (tomada de Fundamentalsof database Systems, Elmasri/Navathe)

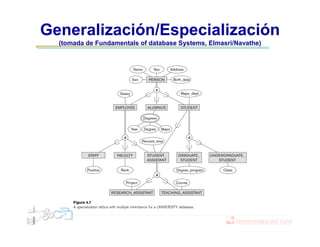

- 52. Generalización/Especialización (tomada de Fundamentalsof database Systems, Elmasri/Navathe)

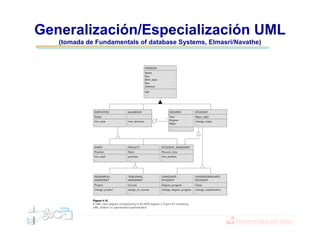

- 53. Generalización/Especialización UML (tomada deFundamentals of database Systems, Elmasri/Navathe)
