1. Medios De Almacenamiento

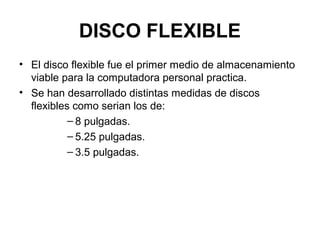

2. DISCO FLEXIBLE
• El disco flexible fue el primer medio de almacenamiento
viable para la computadora personal practica.
• Se han desarrollado distintas medidas de discos
flexibles como serian los de:
– 8 pulgadas.
– 5.25 pulgadas.
– 3.5 pulgadas.

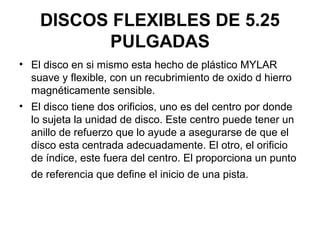

3. DISCOS FLEXIBLES DE 5.25
PULGADAS
• El disco en si mismo esta hecho de plástico MYLAR
suave y flexible, con un recubrimiento de oxido d hierro
magnéticamente sensible.
• El disco tiene dos orificios, uno es del centro por donde
lo sujeta la unidad de disco. Este centro puede tener un
anillo de refuerzo que lo ayude a asegurarse de que el
disco esta centrada adecuadamente. El otro, el orificio
de índice, este fuera del centro. El proporciona un punto
de referencia que define el inicio de una pista.

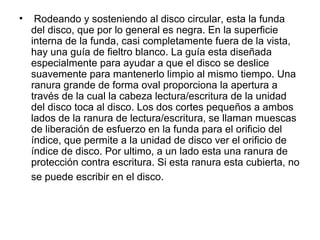

4. • Rodeando y sosteniendo al disco circular, esta la funda
del disco, que por lo general es negra. En la superficie
interna de la funda, casi completamente fuera de la vista,
hay una guía de fieltro blanco. La guía esta diseñada
especialmente para ayudar a que el disco se deslice
suavemente para mantenerlo limpio al mismo tiempo. Una
ranura grande de forma oval proporciona la apertura a
través de la cual la cabeza lectura/escritura de la unidad
del disco toca al disco. Los dos cortes pequeños a ambos
lados de la ranura de lectura/escritura, se llaman muescas
de liberación de esfuerzo en la funda para el orificio del
índice, que permite a la unidad de disco ver el orificio de
índice de disco. Por ultimo, a un lado esta una ranura de
protección contra escritura. Si esta ranura esta cubierta, no
se puede escribir en el disco.

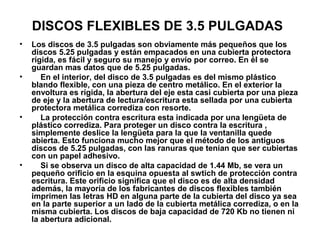

5. DISCOS FLEXIBLES DE 3.5 PULGADAS
• Los discos de 3.5 pulgadas son obviamente más pequeños que los
discos 5.25 pulgadas y están empacados en una cubierta protectora
rígida, es fácil y seguro su manejo y envío por correo. En él se
guardan mas datos que de 5.25 pulgadas.
• En el interior, del disco de 3.5 pulgadas es del mismo plástico
blando flexible, con una pieza de centro metálico. En el exterior la
envoltura es rígida, la abertura del eje esta casi cubierta por una pieza
de eje y la abertura de lectura/escritura esta sellada por una cubierta
protectora metálica corrediza con resorte.
• La protección contra escritura esta indicada por una lengüeta de
plástico corrediza. Para proteger un disco contra la escritura ,
simplemente deslice la lengüeta para la que la ventanilla quede
abierta. Esto funciona mucho mejor que el método de los antiguos
discos de 5.25 pulgadas, con las ranuras que tenían que ser cubiertas
con un papel adhesivo.
• Si se observa un disco de alta capacidad de 1.44 Mb, se vera un
pequeño orificio en la esquina opuesta al swtich de protección contra
escritura. Este orificio significa que el disco es de alta densidad
además, la mayoría de los fabricantes de discos flexibles también
imprimen las letras HD en alguna parte de la cubierta del disco ya sea
en la parte superior a un lado de la cubierta metálica corrediza, o en la
misma cubierta. Los discos de baja capacidad de 720 Kb no tienen ni
la abertura adicional.

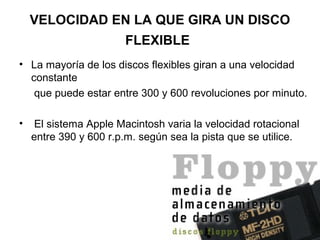

6. VELOCIDAD EN LA QUE GIRA UN DISCO
FLEXIBLE
• La mayoría de los discos flexibles giran a una velocidad
constante
que puede estar entre 300 y 600 revoluciones por minuto.
• El sistema Apple Macintosh varia la velocidad rotacional
entre 390 y 600 r.p.m. según sea la pista que se utilice.

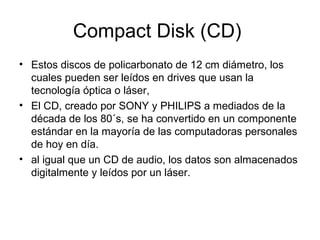

8. Compact Disk (CD)

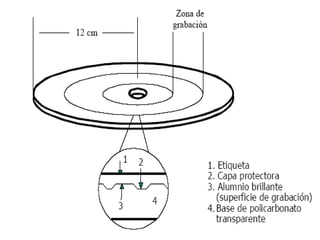

• Estos discos de policarbonato de 12 cm diámetro, los
cuales pueden ser leídos en drives que usan la
tecnología óptica o láser,
• El CD, creado por SONY y PHILIPS a mediados de la
década de los 80´s, se ha convertido en un componente
estándar en la mayoría de las computadoras personales
de hoy en día.
• al igual que un CD de audio, los datos son almacenados
digitalmente y leídos por un láser.

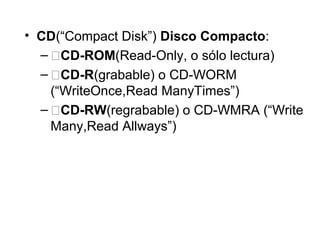

9. • CD(“Compact Disk”) Disco Compacto:
– �CD-ROM(Read-Only, o sólo lectura)
– �CD-R(grabable) o CD-WORM
(“WriteOnce,Read ManyTimes”)
– �CD-RW(regrabable) o CD-WMRA (“Write
Many,Read Allways”)

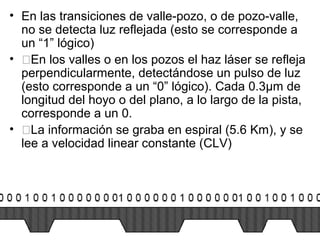

11. • En las transiciones de valle-pozo, o de pozo-valle,
no se detecta luz reflejada (esto se corresponde a
un “1” lógico)
• �En los valles o en los pozos el haz láser se refleja
perpendicularmente, detectándose un pulso de luz
(esto corresponde a un “0” lógico). Cada 0.3µm de
longitud del hoyo o del plano, a lo largo de la pista,
corresponde a un 0.
• �La información se graba en espiral (5.6 Km), y se
lee a velocidad linear constante (CLV)

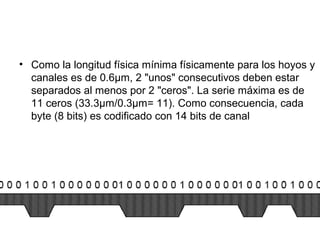

12. • Como la longitud física mínima físicamente para los hoyos y
canales es de 0.6µm, 2 "unos" consecutivos deben estar
separados al menos por 2 "ceros". La serie máxima es de
11 ceros (33.3µm/0.3µm= 11). Como consecuencia, cada
byte (8 bits) es codificado con 14 bits de canal

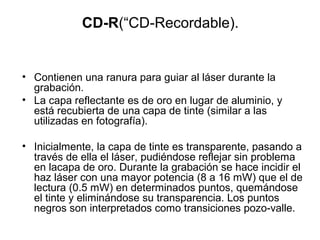

13. CD-R(“CD-Recordable).
• Contienen una ranura para guiar al láser durante la
grabación.
• La capa reflectante es de oro en lugar de aluminio, y
está recubierta de una capa de tinte (similar a las
utilizadas en fotografía).
• Inicialmente, la capa de tinte es transparente, pasando a
través de ella el láser, pudiéndose reflejar sin problema
en lacapa de oro. Durante la grabación se hace incidir el
haz láser con una mayor potencia (8 a 16 mW) que el de
lectura (0.5 mW) en determinados puntos, quemándose
el tinte y eliminándose su transparencia. Los puntos
negros son interpretados como transiciones pozo-valle.

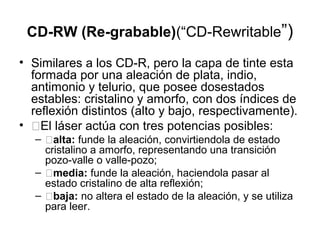

14. CD-RW (Re-grabable)(“CD-Rewritable”)
• Similares a los CD-R, pero la capa de tinte esta
formada por una aleación de plata, indio,
antimonio y telurio, que posee dosestados
estables: cristalino y amorfo, con dos índices de
reflexión distintos (alto y bajo, respectivamente).
• �El láser actúa con tres potencias posibles:
– �alta: funde la aleación, convirtiendola de estado
cristalino a amorfo, representando una transición
pozo-valle o valle-pozo;
– �media: funde la aleación, haciendola pasar al
estado cristalino de alta reflexión;
– �baja: no altera el estado de la aleación, y se utiliza
para leer.

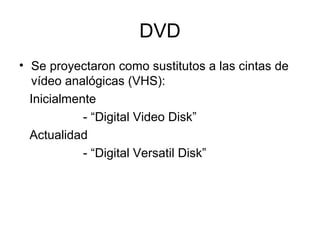

15. DVD
• Se proyectaron como sustitutos a las cintas de
vídeo analógicas (VHS):
Inicialmente
- “Digital Video Disk”
Actualidad
- “Digital Versatil Disk”

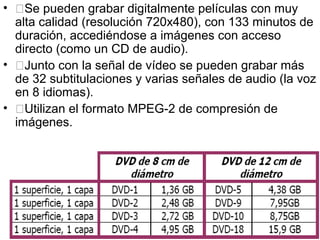

16. • �Se pueden grabar digitalmente películas con muy
alta calidad (resolución 720x480), con 133 minutos de
duración, accediéndose a imágenes con acceso
directo (como un CD de audio).
• �Junto con la señal de vídeo se pueden grabar más
de 32 subtitulaciones y varias señales de audio (la voz
en 8 idiomas).
• �Utilizan el formato MPEG-2 de compresión de
imágenes.

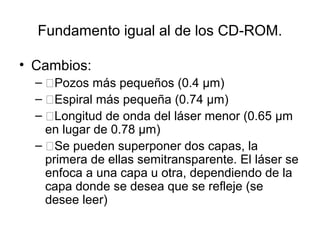

17. Fundamento igual al de los CD-ROM.
• Cambios:
– �Pozos más pequeños (0.4 µm)
– �Espiral más pequeña (0.74 µm)
– �Longitud de onda del láser menor (0.65 µm
en lugar de 0.78 µm)
– �Se pueden superponer dos capas, la
primera de ellas semitransparente. El láser se
enfoca a una capa u otra, dependiendo de la
capa donde se desea que se refleje (se
desee leer)
