Los discos duros son dispositivos de almacenamiento no volátiles que utilizan sistemas de grabación magnética. Están compuestos de platos giratorios y cabezas de lectura/escritura que pasan muy cerca de los platos. Los datos se almacenan en pistas y sectores concentricos. La instalación de un disco duro requiere configurar los jumpers, conectarlo al motherboard, y particionarlo y formatearlo para poder almacenar sistemas operativos y datos.

2. DISCOS DUROS

3. DISCOS DUROS
¿QUÉ SON?
• Memoria secundaria
• Dispositivos de almacenamiento no volátil (conserva la
información con la pérdida de energía)
• Sistemas de grabación magnética digital
Discos duros

4. DISCOS DUROS
LA ESTRUCTURA BASICA
Disco Duro vista Externa
Disco Duro vista Interna
Discos duros

5. CARACTERÍSTICAS
DISCOS DUROS
Tiempo medio de acceso
• Aguija a pista o sector deseado
Tiempo medio de búsqueda
• Aguja desde pista a centro de disco
Tiempo de lectura/ escritura
• Disco en leer o escribir
Tasas de transferencia
• Transferencia de información desde
pistas o sectores correctos

6. DISCOS DUROS
ESTRUCTURA FÍSICA
Discos duros
• Platos (normalmente entre 2 y 4):
Son discos (de aluminio o cristal) concéntricos y
que giran todos a la vez, es en donde se graban
los datos.
• Cabezas (dispositivos de lectura y escritura):
conjunto de brazos alineados verticalmente que
se mueven hacia dentro o fuera según convenga,
todos a la vez. En la punta de dichos brazos
están las cabezas de lectura/escritura, que
gracias al movimiento del cabezal pueden leer
tanto zonas interiores como exteriores del disco.
Cada plato tiene dos caras, y es necesaria una cabeza de lectura/escritura para cada cara (no es una cabeza por
plato, sino una por cara). Es decir, cada brazo es doble, y contiene 2 cabezas: una para leer la cara superior del
plato, y otra para leer la cara inferior. Por tanto, hay 8 cabezas para leer 4 platos.
Las cabezas de lectura/escritura nunca tocan el disco, sino que pasan muy cerca (hasta a 3 nanómetros). Si alguna
llega a tocarlo, causaría muchos daños en el disco, rayándolo gravemente, debido a lo rápido que giran los platos
(uno de 7.500 revoluciones por minuto se mueve a 120 km/h en el borde).

7. DISCOS DUROS
ESTRUCTURA FÍSICA
Discos duros
Pista (A):
Una circunferencia dentro de una cara.
La pista 0 está en el borde exterior.
Cilindro:
Conjunto de varias pistas; son todas las
circunferencias que están alineadas verticalmente
(una de cada cara).
Sector (B):
Cada una de las divisiones de una pista.
El tamaño del sector no es fijo, siendo
el estándar actual 512 bytes.
Clúster(D):
Conjunto de varios sectores. La unión
de varios clústers es una pista.

8. INSTALACION DISCO DURO IDE
Discos duros

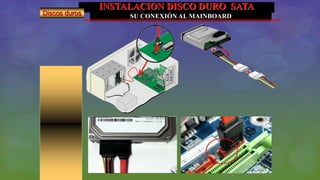

9. INSTALACION DISCO DURO SATA
SU CONEXIÓN AL MAINBOARDDiscos duros

10. Capacidad
Disco Duro atraves de los años
1° Disco Duro
aparece en 1956
con la computadora
IBM 350
Pesaba 1 tonelada y
poseía capacidad de
5 MB
En 1992 el Disco
Duro alojaban 250
megabytes
10 años después
superaron los 40
Gigabytes (40000
megabytes)
contamos con
Discos Duros de
más de 3 terabytes
(3000000 gigabytes)

11. Instalar un
Disco Duro
 Manual del disco duro, que seguramente indicará como instalarlo.
 Familiarizarse con los términos: maestro (master), esclavo (slave), IDE, BIOS, disco duro,
formatear, particionar, sector de arranque, disco de arranque.

12.  Pensar la configuración que le daremos al nuevo disco (maestro, o esclavo)
dependiendo de los demás dispositivos que haya conectados al IDE.
 Cambiar los jumpers de los dispositivos correspondientes dependiendo de la
configuración.
 Conectar el nuevo disco duro
 Encender la máquina, comprobar que la BIOS los detecte.
 Si el nuevo disco no está particionado y formateado, hacerlo.

13.  Instalar el Sistema Operativo (si es que instalamos el disco como maestro
primario)
 Algunas verificaciones
 Primero debemos hacer algunas verificaciones antes de la instalación física del
disco duro:
 Hay que saber de qué tipo es el disco duro: IDE, SCSI, o SATA. Los hogareños
suelen ser IDE o SATA.

14. • Sistema Operativo
• Programas
• Gran capacidad de almacenamiento
• Discos externos
• Discos internos
Particionado
• Archivos
• Toda la información que manejamos
