Este documento describe diferentes tipos de medios de transmisión, incluyendo medios guiados como el par trenzado, cable coaxial y fibra óptica, y medios no guiados como la transmisión por satélite y trayectoria óptica. Explica las características de cada medio como su velocidad de transmisión y distancia máxima, y cómo se clasifican según su sentido de transmisión como simplex, half-duplex o full-duplex. El documento concluye que no existe un único medio ideal y que la elección depende del ancho

1. Medios de Transmisión
Aplicaciones y Características

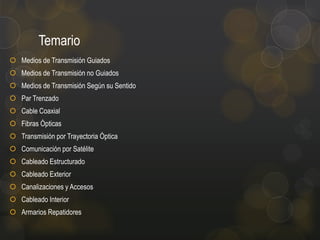

2. Temario
 Medios de Transmisión Guiados
 Medios de Transmisión no Guiados
 Medios de Transmisión Según su Sentido
 Par Trenzado
 Cable Coaxial
 Fibras Ópticas
 Transmisión por Trayectoria Óptica
 Comunicación por Satélite
 Cableado Estructurado
 Cableado Exterior
 Canalizaciones y Accesos
 Cableado Interior
 Armarios Repatidores

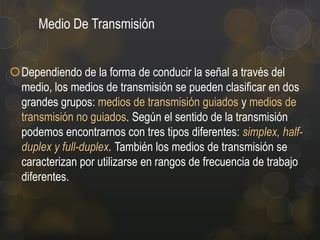

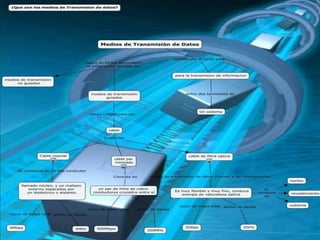

3. Medio De Transmisión
Dependiendo de la forma de conducir la señal a través del
medio, los medios de transmisión se pueden clasificar en dos
grandes grupos: medios de transmisión guiados y medios de
transmisión no guiados. Según el sentido de la transmisión
podemos encontrarnos con tres tipos diferentes: simplex, halfduplex y full-duplex. También los medios de transmisión se
caracterizan por utilizarse en rangos de frecuencia de trabajo
diferentes.

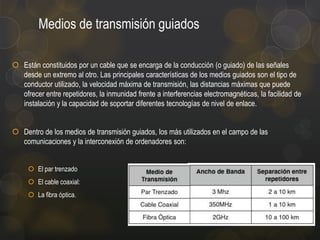

4. Medios de transmisión guiados
 Están constituidos por un cable que se encarga de la conducción (o guiado) de las señales
desde un extremo al otro. Las principales características de los medios guiados son el tipo de
conductor utilizado, la velocidad máxima de transmisión, las distancias máximas que puede
ofrecer entre repetidores, la inmunidad frente a interferencias electromagnéticas, la facilidad de
instalación y la capacidad de soportar diferentes tecnologías de nivel de enlace.
 Dentro de los medios de transmisión guiados, los más utilizados en el campo de las
comunicaciones y la interconexión de ordenadores son:
 El par trenzado
 El cable coaxial:
 La fibra óptica.

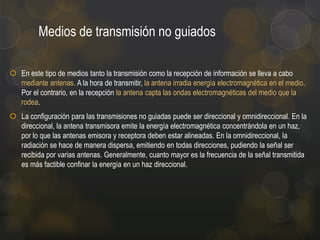

5. Medios de transmisión no guiados
 En este tipo de medios tanto la transmisión como la recepción de información se lleva a cabo
mediante antenas. A la hora de transmitir, la antena irradia energía electromagnética en el medio.
Por el contrario, en la recepción la antena capta las ondas electromagnéticas del medio que la
rodea.
 La configuración para las transmisiones no guiadas puede ser direccional y omnidireccional. En la
direccional, la antena transmisora emite la energía electromagnética concentrándola en un haz,
por lo que las antenas emisora y receptora deben estar alineadas. En la omnidireccional, la
radiación se hace de manera dispersa, emitiendo en todas direcciones, pudiendo la señal ser
recibida por varias antenas. Generalmente, cuanto mayor es la frecuencia de la señal transmitida
es más factible confinar la energía en un haz direccional.

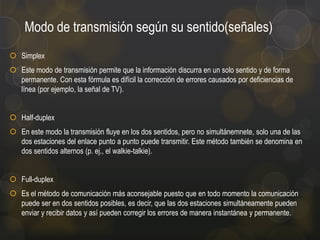

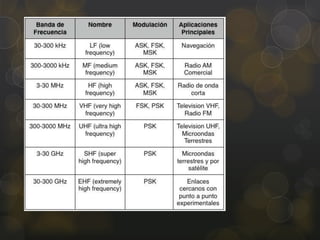

7. Modo de transmisión según su sentido(señales)
 Simplex
 Este modo de transmisión permite que la información discurra en un solo sentido y de forma
permanente. Con esta fórmula es difícil la corrección de errores causados por deficiencias de
línea (por ejemplo, la señal de TV).
 Half-duplex
 En este modo la transmisión fluye en los dos sentidos, pero no simultánemnete, solo una de las
dos estaciones del enlace punto a punto puede transmitir. Este método también se denomina en
dos sentidos alternos (p. ej., el walkie-talkie).
 Full-duplex
 Es el método de comunicación más aconsejable puesto que en todo momento la comunicación
puede ser en dos sentidos posibles, es decir, que las dos estaciones simultáneamente pueden
enviar y recibir datos y así pueden corregir los errores de manera instantánea y permanente.

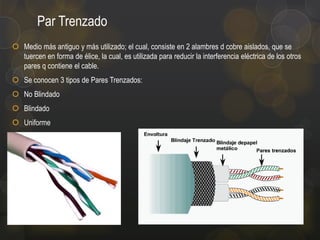

8. Par Trenzado
 Medio más antiguo y más utilizado; el cual, consiste en 2 alambres d cobre aislados, que se
tuercen en forma de élice, la cual, es utilizada para reducir la interferencia eléctrica de los otros
pares q contiene el cable.
 Se conocen 3 tipos de Pares Trenzados:
 No Blindado
 Blindado
 Uniforme

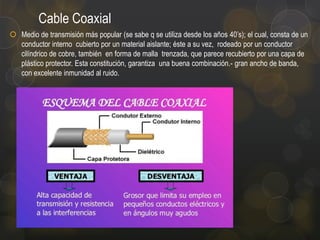

9. Cable Coaxial
 Medio de transmisión más popular (se sabe q se utiliza desde los años 40’s); el cual, consta de un
conductor interno cubierto por un material aislante; éste a su vez, rodeado por un conductor
cilíndrico de cobre, también en forma de malla trenzada, que parece recubierto por una capa de
plástico protector. Esta constitución, garantiza una buena combinación.- gran ancho de banda,
con excelente inmunidad al ruido.

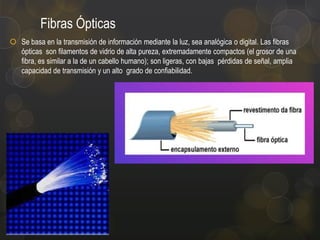

10. Fibras Ópticas
 Se basa en la transmisión de información mediante la luz, sea analógica o digital. Las fibras
ópticas son filamentos de vidrio de alta pureza, extremadamente compactos (el grosor de una
fibra, es similar a la de un cabello humano); son ligeras, con bajas pérdidas de señal, amplia
capacidad de transmisión y un alto grado de confiabilidad.

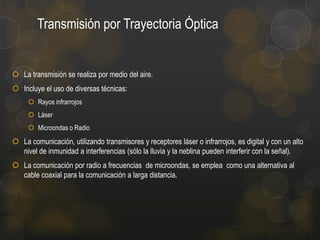

11. Transmisión por Trayectoria Óptica
 La transmisión se realiza por medio del aire.
 Incluye el uso de diversas técnicas:
 Rayos infrarrojos
 Láser
 Microondas o Radio
 La comunicación, utilizando transmisores y receptores láser o infrarrojos, es digital y con un alto
nivel de inmunidad a interferencias (sólo la lluvia y la neblina pueden interferir con la señal).
 La comunicación por radio a frecuencias de microondas, se emplea como una alternativa al
cable coaxial para la comunicación a larga distancia.

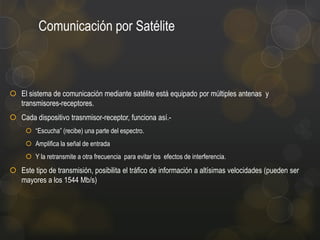

12. Comunicación por Satélite
 El sistema de comunicación mediante satélite está equipado por múltiples antenas y
transmisores-receptores.
 Cada dispositivo trasnmisor-receptor, funciona así. “Escucha” (recibe) una parte del espectro.
 Amplifica la señal de entrada
 Y la retransmite a otra frecuencia para evitar los efectos de interferencia.
 Este tipo de transmisión, posibilita el tráfico de información a altísimas velocidades (pueden ser
mayores a los 1544 Mb/s)

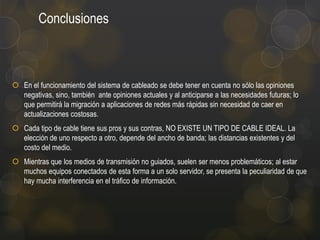

14. Conclusiones
 En el funcionamiento del sistema de cableado se debe tener en cuenta no sólo las opiniones
negativas, sino, también ante opiniones actuales y al anticiparse a las necesidades futuras; lo
que permitirá la migración a aplicaciones de redes más rápidas sin necesidad de caer en
actualizaciones costosas.
 Cada tipo de cable tiene sus pros y sus contras, NO EXISTE UN TIPO DE CABLE IDEAL. La
elección de uno respecto a otro, depende del ancho de banda; las distancias existentes y del
costo del medio.
 Mientras que los medios de transmisión no guiados, suelen ser menos problemáticos; al estar
muchos equipos conectados de esta forma a un solo servidor, se presenta la peculiaridad de que
hay mucha interferencia en el tráfico de información.
