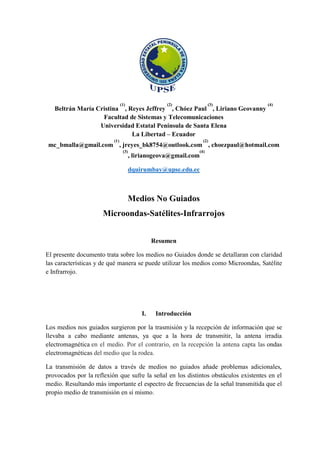

1. Beltrán María Cristina
(1)
, Reyes Jeffrey
(2)
, Chóez Paul
(3)
, Liriano Geovanny
(4)
Facultad de Sistemas y Telecomunicaciones
Universidad Estatal Península de Santa Elena
La Libertad – Ecuador
mc_bmalla@gmail.com
(1)
, jreyes_bk8754@outlook.com
(2)
, choezpaul@hotmail.com
(3)
, lirianogeova@gmail.com
(4)
dquirumbay@upse.edu.ec
Medios No Guiados
Microondas-Satélites-Infrarrojos
Resumen
El presente documento trata sobre los medios no Guiados donde se detallaran con claridad
las características y de qué manera se puede utilizar los medios como Microondas, Satélite
e Infrarrojo.
I. Introducción
Los medios nos guiados surgieron por la trasmisión y la recepción de información que se
llevaba a cabo mediante antenas, ya que a la hora de transmitir, la antena irradia
electromagnética en el medio. Por el contrario, en la recepción la antena capta las ondas
electromagnéticas del medio que la rodea.
La transmisión de datos a través de medios no guiados añade problemas adicionales,
provocados por la reflexión que sufre la señal en los distintos obstáculos existentes en el
medio. Resultando más importante el espectro de frecuencias de la señal transmitida que el
propio medio de transmisión en sí mismo.

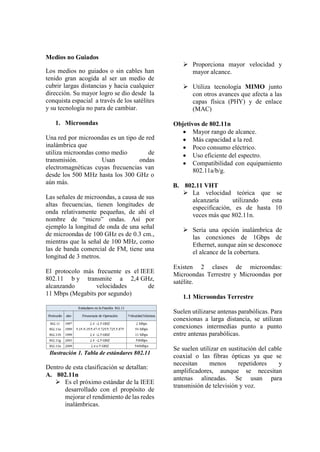

2. Medios no Guiados
Los medios no guiados o sin cables han
tenido gran acogida al ser un medio de
cubrir largas distancias y hacia cualquier
dirección. Su mayor logro se dio desde la
conquista espacial a través de los satélites
y su tecnología no para de cambiar.
1. Microondas
Una red por microondas es un tipo de red
inalámbrica que
utiliza microondas como medio de
transmisión. Usan ondas
electromagnéticas cuyas frecuencias van
desde los 500 MHz hasta los 300 GHz o
aún más.
Las señales de microondas, a causa de sus
altas frecuencias, tienen longitudes de
onda relativamente pequeñas, de ahí el
nombre de “micro” ondas. Así por
ejemplo la longitud de onda de una señal
de microondas de 100 GHz es de 0.3 cm.,
mientras que la señal de 100 MHz, como
las de banda comercial de FM, tiene una
longitud de 3 metros.
El protocolo más frecuente es el IEEE
802.11 b y transmite a 2,4 GHz,
alcanzando velocidades de
11 Mbps (Megabits por segundo)
Ilustración 1. Tabla de estándares 802.11
Dentro de esta clasificación se detallan:
A. 802.11n
 Es el próximo estándar de la IEEE
desarrollado con el propósito de
mejorar el rendimiento de las redes
inalámbricas.
 Proporciona mayor velocidad y
mayor alcance.
 Utiliza tecnología MIMO junto
con otros avances que afecta a las
capas física (PHY) y de enlace
(MAC)
Objetivos de 802.11n
 Mayor rango de alcance.
 Más capacidad a la red.
 Poco consumo eléctrico.
 Uso eficiente del espectro.
 Compatibilidad con equipamiento
802.11a/b/g.
B. 802.11 VHT
 La velocidad teórica que se
alcanzaría utilizando esta
especificación, es de hasta 10
veces más que 802.11n.
 Sería una opción inalámbrica de
las conexiones de 1Gbps de
Ethernet, aunque aún se desconoce
el alcance de la cobertura.
Existen 2 clases de microondas:
Microondas Terrestre y Microondas por
satélite.
1.1 Microondas Terrestre
Suelen utilizarse antenas parabólicas. Para
conexionas a larga distancia, se utilizan
conexiones intermedias punto a punto
entre antenas parabólicas.
Se suelen utilizar en sustitución del cable
coaxial o las fibras ópticas ya que se
necesitan menos repetidores y
amplificadores, aunque se necesitan
antenas alineadas. Se usan para
transmisión de televisión y voz.

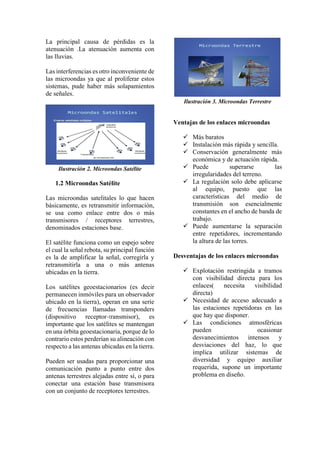

3. La principal causa de pérdidas es la
atenuación .La atenuación aumenta con
las lluvias.
Las interferencias es otro inconveniente de
las microondas ya que al proliferar estos
sistemas, pude haber más solapamientos
de señales.
Ilustración 2. Microondas Satélite
1.2 Microondas Satélite
Las microondas satelitales lo que hacen
básicamente, es retransmitir información,
se usa como enlace entre dos o más
transmisores / receptores terrestres,
denominados estaciones base.
El satélite funciona como un espejo sobre
el cual la señal rebota, su principal función
es la de amplificar la señal, corregirla y
retransmitirla a una o más antenas
ubicadas en la tierra.
Los satélites geoestacionarios (es decir
permanecen inmóviles para un observador
ubicado en la tierra), operan en una serie
de frecuencias llamadas transponders
(dispositivo receptor-transmisor), es
importante que los satélites se mantengan
en una órbita geoestacionaria, porque de lo
contrario estos perderían su alineación con
respecto a las antenas ubicadas en la tierra.
Pueden ser usadas para proporcionar una
comunicación punto a punto entre dos
antenas terrestres alejadas entre sí, o para
conectar una estación base transmisora
con un conjunto de receptores terrestres.
Ilustración 3. Microondas Terrestre
Ventajas de los enlaces microondas
 Más baratos
 Instalación más rápida y sencilla.
 Conservación generalmente más
económica y de actuación rápida.
 Puede superarse las
irregularidades del terreno.
 La regulación solo debe aplicarse
al equipo, puesto que las
características del medio de
transmisión son esencialmente
constantes en el ancho de banda de
trabajo.
 Puede aumentarse la separación
entre repetidores, incrementando
la altura de las torres.
Desventajas de los enlaces microondas
 Explotación restringida a tramos
con visibilidad directa para los
enlaces( necesita visibilidad
directa)
 Necesidad de acceso adecuado a
las estaciones repetidoras en las
que hay que disponer.
 Las condiciones atmosféricas
pueden ocasionar
desvanecimientos intensos y
desviaciones del haz, lo que
implica utilizar sistemas de
diversidad y equipo auxiliar
requerida, supone un importante
problema en diseño.

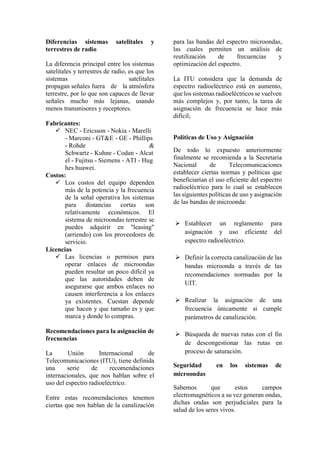

4. Diferencias sistemas satelitales y
terrestres de radio
La diferencia principal entre los sistemas
satelitales y terrestres de radio, es que los
sistemas satelitales
propagan señales fuera de la atmósfera
terrestre, por lo que son capaces de llevar
señales mucho más lejanas, usando
menos transmisores y receptores.
Fabricantes:
 NEC - Ericsson - Nokia - Marelli
- Marconi - GT&E - GE - Phillips
- Rohde &
Schwartz - Kuhne - Codan - Alcat
el - Fujitsu - Siemens - ATI - Hug
hes huawei.
Costos:
 Los costos del equipo dependen
más de la potencia y la frecuencia
de la señal operativa los sistemas
para distancias cortas son
relativamente económicos. El
sistema de microondas terrestre se
puedes adquirir en "leasing"
(arriendo) con los proveedores de
servicio.
Licencias
 Las licencias o permisos para
operar enlaces de microondas
pueden resultar un poco difícil ya
que las autoridades deben de
asegurarse que ambos enlaces no
causen interferencia a los enlaces
ya existentes. Cuestan depende
que hacen y que tamaño es y que
marca y donde lo compras.
Recomendaciones para la asignación de
frecuencias
La Unión Internacional de
Telecomunicaciones (ITU), tiene definida
una serie de recomendaciones
internacionales, que nos hablan sobre el
uso del espectro radioeléctrico.
Entre estas recomendaciones tenemos
ciertas que nos hablan de la canalización
para las bandas del espectro microondas,
las cuales permiten un análisis de
reutilización de frecuencias y
optimización del espectro.
La ITU considera que la demanda de
espectro radioeléctrico está en aumento,
que los sistemas radioeléctricos se vuelven
más complejos y, por tanto, la tarea de
asignación de frecuencia se hace más
difícil;
Políticas de Uso y Asignación
De todo lo expuesto anteriormente
finalmente se recomienda a la Secretaria
Nacional de Telecomunicaciones
establecer ciertas normas y políticas que
beneficiarían el uso eficiente del espectro
radioeléctrico para lo cual se establecen
las siguientes políticas de uso y asignación
de las bandas de microonda:
 Establecer un reglamento para
asignación y uso eficiente del
espectro radioeléctrico.
 Definir la correcta canalización de las
bandas microonda a través de las
recomendaciones normadas por la
UIT.
 Realizar la asignación de una
frecuencia únicamente si cumple
parámetros de canalización.
 Búsqueda de nuevas rutas con el fin
de descongestionar las rutas en
proceso de saturación.
Seguridad en los sistemas de
microondas
Sabemos que estos campos
electromagnéticos a su vez generan ondas,
dichas ondas son perjudiciales para la
salud de los seres vivos.

5. Enfermedades como el cáncer, mal
formaciones congénitas, trastornos
del sistema nervioso e inmunológico son
consecuencias desastrosas que se pueden
evitar con un conocimiento amplio del
tema, y así, prevenir dichas
malformaciones dando a conocer las
medidas necesarias para poder evitarlas.
2. Satélites
Los satélites son un medio de transmisión
no guiado, muy apto para emitir señales de
radio en zonas amplias o poco
desarrolladas, ya que pueden utilizarse
como enormes antenas suspendidas del
cielo. Se suelen utilizar frecuencias
elevadas en el rango de los GHz. El primer
satélite de comunicaciones, el TELSTAR
1, se puso en órbita el 10 de julio en 1962.
La primera transmisión de televisión vía
satélite se llevó a cabo en 1962.
Ubicación de los Satélites por tipo de
Orbita
 Clasificación por centro.
• Órbita galactocéntrica.
• Órbita heliocéntrica.
• Órbita geocéntrica.
• Órbita areocéntrica.
 Clasificación por altitud
• Órbita baja terrestre (LEO)
• Órbita media terrestre
(MEO)
• Órbita geoestacionaria
(GEO)
• Órbita alta terrestre (HEO)
 Clasificación por inclinación
• Órbita inclinada.
• Órbita polar.
• Órbita polar heliosíncrona.
Características
 Los medios más importantes son el
aire y el vacío.
 Son medios muy buenos para
cubrir grandes distancias
 Se dan hacia cualquier dirección
 La transmisión y recepción se
realizan por medio de antenas.
¿Cuándo usarlo?
 Cuando se necesitan abarcar
grandes distancias a cualquier
dirección.
 Cuando la información que deseas
transferir es demasiada.
¿Cómo funciona o se transmite la
Información?
Para la transmisión de información, el
sistema de comunicaciones por satélite se
compone 3 partes, las cuales son:
1. Satélite, recibe y envía la
información enviada desde la
estación terrena, cuya función es
establecer comunicaciones entre
los puntos de la zona en la que
atiende.
2. Centro de control, también se le
llama TT&C (telemediación,
telemando y Control), realiza
desde la tierra el control del
satélite.

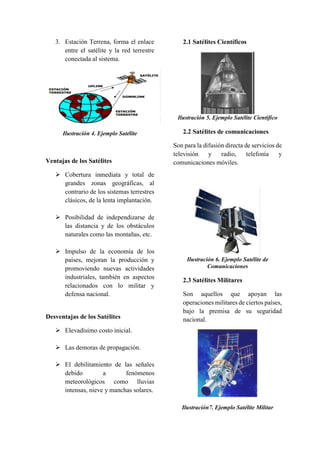

6. 3. Estación Terrena, forma el enlace
entre el satélite y la red terrestre
conectada al sistema.
Ilustración 4. Ejemplo Satélite
Ventajas de los Satélites
 Cobertura inmediata y total de
grandes zonas geográficas, al
contrario de los sistemas terrestres
clásicos, de la lenta implantación.
 Posibilidad de independizarse de
las distancia y de los obstáculos
naturales como las montañas, etc.
 Impulso de la economía de los
países, mejoran la producción y
promoviendo nuevas actividades
industriales, también en aspectos
relacionados con lo militar y
defensa nacional.
Desventajas de los Satélites
 Elevadísimo costo inicial.
 Las demoras de propagación.
 El debilitamiento de las señales
debido a fenómenos
meteorológicos como lluvias
intensas, nieve y manchas solares.
2.1 Satélites Científicos
Ilustración 5. Ejemplo Satélite Científico
2.2 Satélites de comunicaciones
Son para la difusión directa de servicios de
televisión y radio, telefonía y
comunicaciones móviles.
Ilustración 6. Ejemplo Satélite de
Comunicaciones
2.3 Satélites Militares
Son aquellos que apoyan las
operaciones militares de ciertos países,
bajo la premisa de su seguridad
nacional.
Ilustración7. Ejemplo Satélite Militar

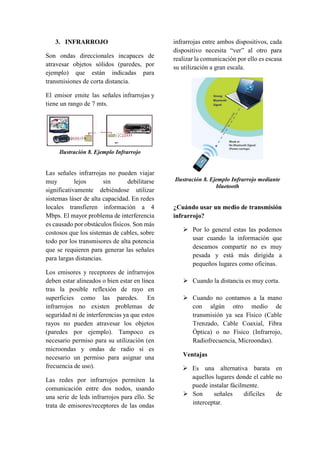

7. 3. INFRARROJO
Son ondas direccionales incapaces de
atravesar objetos sólidos (paredes, por
ejemplo) que están indicadas para
transmisiones de corta distancia.
El emisor emite las señales infrarrojas y
tiene un rango de 7 mts.
Ilustración 8. Ejemplo Infrarrojo
Las señales infrarrojas no pueden viajar
muy lejos sin debilitarse
significativamente debiéndose utilizar
sistemas láser de alta capacidad. En redes
locales transfieren información a 4
Mbps. El mayor problema de interferencia
es causado por obstáculos físicos. Son más
costosos que los sistemas de cables, sobre
todo por los transmisores de alta potencia
que se requieren para generar las señales
para largas distancias.
Los emisores y receptores de infrarrojos
deben estar alineados o bien estar en línea
tras la posible reflexión de rayo en
superficies como las paredes. En
infrarrojos no existen problemas de
seguridad ni de interferencias ya que estos
rayos no pueden atravesar los objetos
(paredes por ejemplo). Tampoco es
necesario permiso para su utilización (en
microondas y ondas de radio si es
necesario un permiso para asignar una
frecuencia de uso).
Las redes por infrarrojos permiten la
comunicación entre dos nodos, usando
una serie de leds infrarrojos para ello. Se
trata de emisores/receptores de las ondas
infrarrojas entre ambos dispositivos, cada
dispositivo necesita “ver” al otro para
realizar la comunicación por ello es escasa
su utilización a gran escala.
Ilustración 8. Ejemplo Infrarrojo mediante
bluetooth
¿Cuándo usar un medio de transmisión
infrarrojo?
 Por lo general estas las podemos
usar cuando la información que
deseamos compartir no es muy
pesada y está más dirigida a
pequeños lugares como oficinas.
 Cuando la distancia es muy corta.
 Cuando no contamos a la mano
con algún otro medio de
transmisión ya sea Físico (Cable
Trenzado, Cable Coaxial, Fibra
Óptica) o no Físico (Infrarrojo,
Radiofrecuencia, Microondas).
Ventajas
 Es una alternativa barata en
aquellos lugares donde el cable no
puede instalar fácilmente.
 Son señales difíciles de
interceptar.

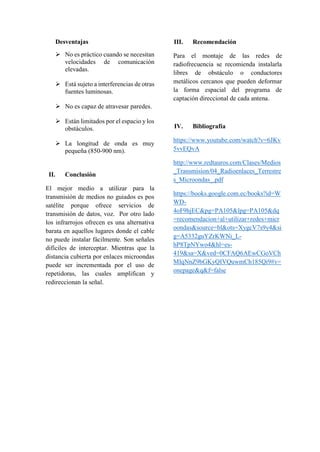

8. Desventajas
 No es práctico cuando se necesitan
velocidades de comunicación
elevadas.
 Está sujeto a interferencias de otras
fuentes luminosas.
 No es capaz de atravesar paredes.
 Están limitados por el espacio y los
obstáculos.
 La longitud de onda es muy
pequeña (850-900 nm).
II. Conclusión
El mejor medio a utilizar para la
transmisión de medios no guiados es pos
satélite porque ofrece servicios de
transmisión de datos, voz. Por otro lado
los infrarrojos ofrecen es una alternativa
barata en aquellos lugares donde el cable
no puede instalar fácilmente. Son señales
difíciles de interceptar. Mientras que la
distancia cubierta por enlaces microondas
puede ser incrementada por el uso de
repetidoras, las cuales amplifican y
redireccionan la señal.
III. Recomendación
Para el montaje de las redes de
radiofrecuencia se recomienda instalarla
libres de obstáculo o conductores
metálicos cercanos que pueden deformar
la forma espacial del programa de
captación direccional de cada antena.
IV. Bibliografía
https://www.youtube.com/watch?v=6JKv
5vvEQvA
http://www.redtauros.com/Clases/Medios
_Transmision/04_Radioenlaces_Terrestre
s_Microondas_.pdf
https://books.google.com.ec/books?id=W
WD-
4oF9hjEC&pg=PA105&lpg=PA105&dq
=recomendacion+al+utilizar+redes+micr
oondas&source=bl&ots=XygcV7s9y4&si
g=A5332guYZrKWNi_L-
hP8TpNYwo4&hl=es-
419&sa=X&ved=0CFAQ6AEwCGoVCh
MIqNnZ9bGKyQIVQuwmCh185Qi9#v=
onepage&q&f=false
