1. MEDIOS DE
TRANSMISION
Redes Locales
301121_61
Andrés David
Portilla
Octubre del 2013

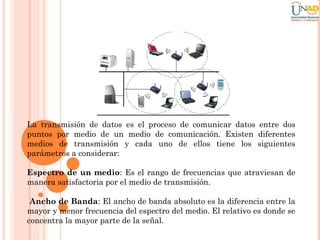

2. La transmisión de datos es el proceso de comunicar datos entre dos
puntos por medio de un medio de comunicación. Existen diferentes
medios de transmisión y cada uno de ellos tiene los siguientes
parámetros a considerar:
Espectro de un medio: Es el rango de frecuencias que atraviesan de
manera satisfactoria por el medio de transmisión.
Ancho de Banda: El ancho de banda absoluto es la diferencia entre la
mayor y menor frecuencia del espectro del medio. El relativo es donde se
concentra la mayor parte de la señal.

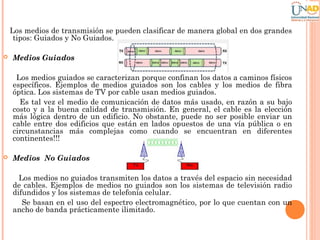

3. Los medios de transmisión se pueden clasificar de manera global en dos grandes
tipos: Guiados y No Guiados.

Medios Guiados
Los medios guiados se caracterizan porque confinan los datos a caminos físicos
específicos. Ejemplos de medios guiados son los cables y los medios de fibra
óptica. Los sistemas de TV por cable usan medios guiados.
Es tal vez el medio de comunicación de datos más usado, en razón a su bajo
costo y a la buena calidad de transmisión. En general, el cable es la elección
más lógica dentro de un edificio. No obstante, puede no ser posible enviar un
cable entre dos edificios que están en lados opuestos de una vía pública o en
circunstancias más complejas como cuando se encuentran en diferentes
continentes!!!

Medios No Guiados
Los medios no guiados transmiten los datos a través del espacio sin necesidad
de cables. Ejemplos de medios no guiados son los sistemas de televisión radio
difundidos y los sistemas de telefonía celular.
Se basan en el uso del espectro electromagnético, por lo que cuentan con un
ancho de banda prácticamente ilimitado.

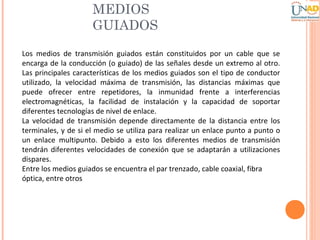

4. MEDIOS
GUIADOS
Los medios de transmisión guiados están constituidos por un cable que se
encarga de la conducción (o guiado) de las señales desde un extremo al otro.
Las principales características de los medios guiados son el tipo de conductor
utilizado, la velocidad máxima de transmisión, las distancias máximas que
puede ofrecer entre repetidores, la inmunidad frente a interferencias
electromagnéticas, la facilidad de instalación y la capacidad de soportar
diferentes tecnologías de nivel de enlace.
La velocidad de transmisión depende directamente de la distancia entre los
terminales, y de si el medio se utiliza para realizar un enlace punto a punto o
un enlace multipunto. Debido a esto los diferentes medios de transmisión
tendrán diferentes velocidades de conexión que se adaptarán a utilizaciones
dispares.

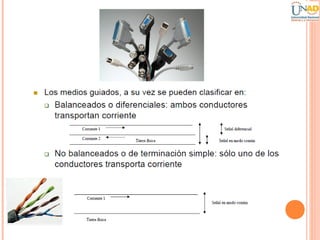

Entre los medios guiados se encuentra el par trenzado, cable coaxial, fibra
óptica, entre otros

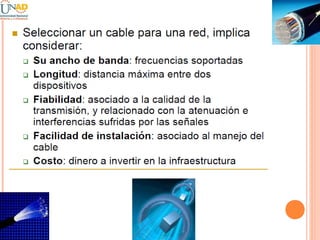

7. Como mencionamos anteriormente los principales cables utilizados
son: cable coaxial, par trenzado y fibra óptica

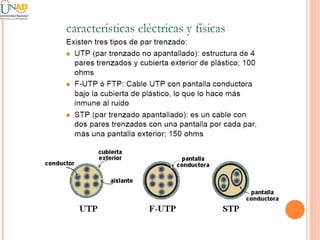

PAR TRENZADO
Es de los más antiguos en el mercado y en algunos tipos de
aplicaciones es el más común. Consiste en dos alambres de cobre o a
veces de aluminio, aislados con un grosor de 1 mm
aproximadamente. Los alambres se trenzan con el propósito de
reducir la interferencia eléctrica de pares similares cercanos. Los
pares trenzados se agrupan bajo una cubierta común de PVC (Poli
cloruro de Vinilo) en cables multipares de pares trenzados (de 2, 4, 8,
hasta 300 pares).

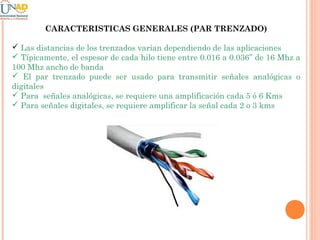

8. CARACTERISTICAS GENERALES (PAR TRENZADO)
 Las distancias de los trenzados varían dependiendo de las aplicaciones
 Típicamente, el espesor de cada hilo tiene entre 0.016 a 0.036’’ de 16 Mhz a
100 Mhz ancho de banda
 El par trenzado puede ser usado para transmitir señales analógicas o
digitales
 Para señales analógicas, se requiere una amplificación cada 5 ó 6 Kms
 Para señales digitales, se requiere amplificar la señal cada 2 o 3 kms

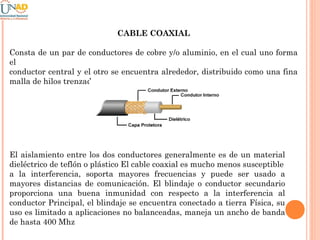

10. CABLE COAXIAL
Consta de un par de conductores de cobre y/o aluminio, en el cual uno forma
el
conductor central y el otro se encuentra alrededor, distribuido como una fina
malla de hilos trenzados
El aislamiento entre los dos conductores generalmente es de un material
dieléctrico de teflón o plástico El cable coaxial es mucho menos susceptible
a la interferencia, soporta mayores frecuencias y puede ser usado a
mayores distancias de comunicación. El blindaje o conductor secundario
proporciona una buena inmunidad con respecto a la interferencia al
conductor Principal, el blindaje se encuentra conectado a tierra Física, su
uso es limitado a aplicaciones no balanceadas, maneja un ancho de banda
de hasta 400 Mhz

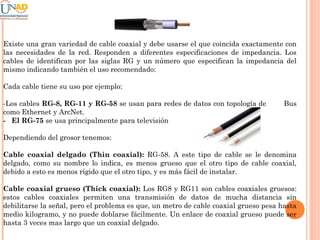

11. Existe una gran variedad de cable coaxial y debe usarse el que coincida exactamente con
las necesidades de la red. Responden a diferentes especificaciones de impedancia. Los
cables de identifican por las siglas RG y un número que especifican la impedancia del
mismo indicando también el uso recomendado:
Cada cable tiene su uso por ejemplo:
-Los cables RG-8, RG-11 y RG-58 se usan para redes de datos con topología de
como Ethernet y ArcNet.
- El RG-75 se usa principalmente para televisión
Bus
Dependiendo del grosor tenemos:
Cable coaxial delgado (Thin coaxial): RG-58. A este tipo de cable se le denomina
delgado, como su nombre lo indica, es menos grueso que el otro tipo de cable coaxial,
debido a esto es menos rígido que el otro tipo, y es más fácil de instalar.
Cable coaxial grueso (Thick coaxial): Los RG8 y RG11 son cables coaxiales gruesos:
estos cables coaxiales permiten una transmisión de datos de mucha distancia sin
debilitarse la señal, pero el problema es que, un metro de cable coaxial grueso pesa hasta
medio kilogramo, y no puede doblarse fácilmente. Un enlace de coaxial grueso puede ser
hasta 3 veces mas largo que un coaxial delgado.

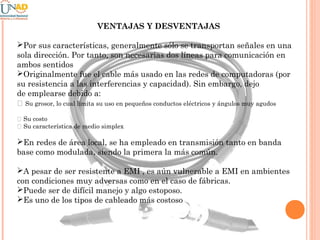

12. VENTAJAS Y DESVENTAJAS
Por sus características, generalmente sólo se transportan señales en una
sola dirección. Por tanto, son necesarias dos líneas para comunicación en
ambos sentidos
Originalmente fue el cable más usado en las redes de computadoras (por
su resistencia a las interferencias y capacidad). Sin embargo, dejo
de emplearse debido a:
􀂉 Su grosor, lo cual limita su uso en pequeños conductos eléctricos y ángulos muy agudos
􀂉 Su costo
􀂉 Su característica de medio simplex
En redes de área local, se ha empleado en transmisión tanto en banda
base como modulada, siendo la primera la más común.
A pesar de ser resistente a EMI , es aún vulnerable a EMI en ambientes
con condiciones muy adversas como en el caso de fábricas.
Puede ser de difícil manejo y algo estoposo.
Es uno de los tipos de cableado más costoso

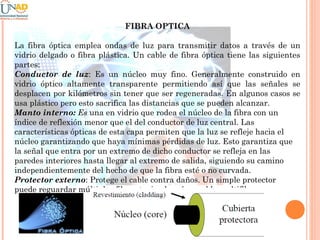

13. FIBRA OPTICA
La fibra óptica emplea ondas de luz para transmitir datos a través de un
vidrio delgado o fibra plástica. Un cable de fibra óptica tiene las siguientes
partes:
Conductor de luz: Es un núcleo muy fino. Generalmente construido en
vidrio óptico altamente transparente permitiendo así que las señales se
desplacen por kilómetros sin tener que ser regeneradas. En algunos casos se
usa plástico pero esto sacrifica las distancias que se pueden alcanzar.
Manto interno: Es una en vidrio que rodea el núcleo de la fibra con un
índice de reflexión menor que el del conductor de luz central. Las
características ópticas de esta capa permiten que la luz se refleje hacia el
núcleo garantizando que haya mínimas pérdidas de luz. Esto garantiza que
la señal que entra por un extremo de dicho conductor se refleja en las
paredes interiores hasta llegar al extremo de salida, siguiendo su camino
independientemente del hecho de que la fibra esté o no curvada.
Protector externo: Protege el cable contra daños. Un simple protector
puede reguardar múltiples fibras teniendo así un cable multifibra.

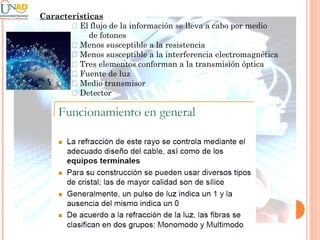

14. Características
􀂄 El flujo de la información se lleva a cabo por medio
de fotones
􀂄 Menos susceptible a la resistencia
􀂄 Menos susceptible a la interferencia electromagnética
􀂄 Tres elementos conforman a la transmisión óptica
􀂄 Fuente de luz
􀂄 Medio transmisor
􀂄 Detector

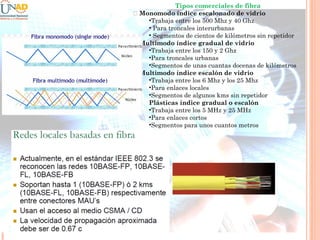

15. Tipos comerciales de fibra
􀂄 Monomodo índice escalonado de vidrio
•Trabaja entre los 500 Mhz y 40 Ghz
• Para troncales interurbanas
• Segmentos de cientos de kilómetros sin repetidor
􀂄 Multimodo índice gradual de vidrio
•Trabaja entre los 150 y 2 Ghz
•Para troncales urbanas
•Segmentos de unas cuantas docenas de kilómetros
􀂄 Multimodo índice escalón de vidrio
•Trabaja entre los 6 Mhz y los 25 Mhz
•Para enlaces locales
•Segmentos de algunos kms sin repetidor
Plásticas índice gradual o escalón
•Trabaja entre los 5 MHz y 25 MHz
•Para enlaces cortos
•Segmentos para unos cuantos metros

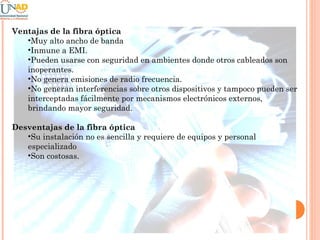

16. Ventajas de la fibra óptica
•Muy alto ancho de banda
•Inmune a EMI.
•Pueden usarse con seguridad en ambientes donde otros cableados son
inoperantes.
•No genera emisiones de radio frecuencia.
•No generan interferencias sobre otros dispositivos y tampoco pueden ser
interceptadas fácilmente por mecanismos electrónicos externos,
brindando mayor seguridad.
Desventajas de la fibra óptica
•Su instalación no es sencilla y requiere de equipos y personal
especializado
•Son costosas.

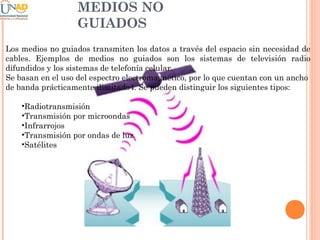

17. MEDIOS NO
GUIADOS
Los medios no guiados transmiten los datos a través del espacio sin necesidad de
cables. Ejemplos de medios no guiados son los sistemas de televisión radio
difundidos y los sistemas de telefonía celular.
Se basan en el uso del espectro electromagnético, por lo que cuentan con un ancho
de banda prácticamente ilimitado4. Se pueden distinguir los siguientes tipos:
•Radiotransmisión
•Transmisión por microondas
•Infrarrojos
•Transmisión por ondas de luz
•Satélites

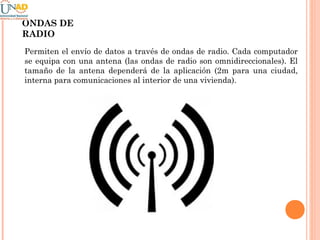

18. ONDAS DE
RADIO
Permiten el envío de datos a través de ondas de radio. Cada computador
se equipa con una antena (las ondas de radio son omnidireccionales). El
tamaño de la antena dependerá de la aplicación (2m para una ciudad,
interna para comunicaciones al interior de una vivienda).

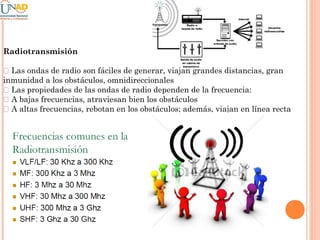

19. Radiotransmisión
􀂄 Las ondas de radio son fáciles de generar, viajan grandes distancias, gran
inmunidad a los obstáculos, omnidireccionales
􀂄 Las propiedades de las ondas de radio dependen de la frecuencia:
􀂄 A bajas frecuencias, atraviesan bien los obstáculos
􀂄 A altas frecuencias, rebotan en los obstáculos; además, viajan en línea recta

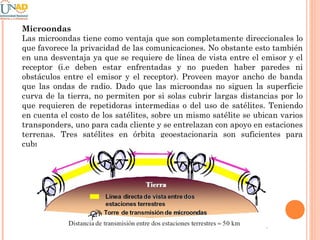

20. Microondas
Las microondas tiene como ventaja que son completamente direccionales lo
que favorece la privacidad de las comunicaciones. No obstante esto también
en una desventaja ya que se requiere de línea de vista entre el emisor y el
receptor (i.e deben estar enfrentadas y no pueden haber paredes ni
obstáculos entre el emisor y el receptor). Proveen mayor ancho de banda
que las ondas de radio. Dado que las microondas no siguen la superficie
curva de la tierra, no permiten por si solas cubrir largas distancias por lo
que requieren de repetidoras intermedias o del uso de satélites. Teniendo
en cuenta el costo de los satélites, sobre un mismo satélite se ubican varios
transponders, uno para cada cliente y se entrelazan con apoyo en estaciones
terrenas. Tres satélites en órbita geoestacionaria son suficientes para
cubrir todo el globo terrestre

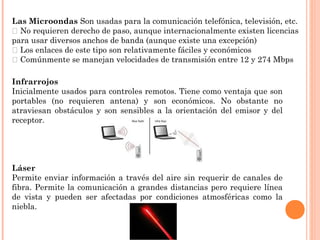

21. Las Microondas Son usadas para la comunicación telefónica, televisión, etc.
􀂄 No requieren derecho de paso, aunque internacionalmente existen licencias
para usar diversos anchos de banda (aunque existe una excepción)
􀂄 Los enlaces de este tipo son relativamente fáciles y económicos
􀂄 Comúnmente se manejan velocidades de transmisión entre 12 y 274 Mbps
Infrarrojos
Inicialmente usados para controles remotos. Tiene como ventaja que son
portables (no requieren antena) y son económicos. No obstante no
atraviesan obstáculos y son sensibles a la orientación del emisor y del
receptor.
Láser
Permite enviar información a través del aire sin requerir de canales de
fibra. Permite la comunicación a grandes distancias pero requiere línea
de vista y pueden ser afectadas por condiciones atmosféricas como la
niebla.

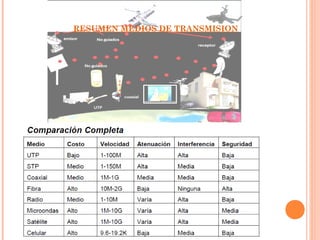

22. RESUMEN MEDIOS DE TRANSMISION
