La fibra óptica conduce la luz a través de delgadas hebras de vidrio o silicio fundido. Ofrece gran ancho de banda, transmite gran cantidad de información, es inmune a interferencias electromagnéticas y tiene baja atenuación. Existen dos tipos principales: fibra multimodo, que permite múltiples caminos para la luz y se usa en aplicaciones de corta distancia; y fibra monomodo, que solo permite un modo de propagación y puede transmitir a mayores distancias y tasas de información. La fibra ópt

1. Medios de Transmisión1.- FIBRA OPTICA

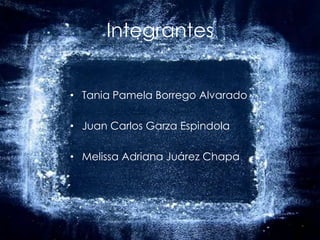

2. IntegrantesTania Pamela Borrego AlvaradoJuan Carlos Garza EspindolaMelissa Adriana Juárez Chapa

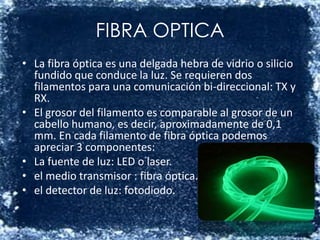

3. FIBRA OPTICALa fibra óptica es una delgada hebra de vidrio o silicio fundido que conduce la luz. Se requieren dos filamentos para una comunicación bi-direccional: TX y RX.El grosor del filamento es comparable al grosor de un cabello humano, es decir, aproximadamente de 0,1 mm. En cada filamento de fibra óptica podemos apreciar 3 componentes:La fuente de luz: LED o laser. el medio transmisor : fibra óptica. el detector de luz: fotodiodo.

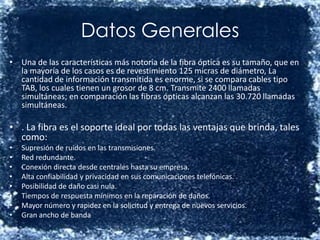

4. Datos Generales Una de las características más notoria de la fibra óptica es su tamaño, que en la mayoría de los casos es de revestimiento 125 micras de diámetro, La cantidad de información transmitida es enorme, si se compara cables tipo TAB, los cuales tienen un grosor de 8 cm. Transmite 2400 llamadas simultáneas; en comparación las fibras ópticas alcanzan las 30.720 llamadas simultáneas.. La fibra es el soporte ideal por todas las ventajas que brinda, tales como: Supresión de ruidos en las transmisiones. Red redundante. Conexión directa desde centrales hasta su empresa. Alta confiabilidad y privacidad en sus comunicaciones telefónicas. Posibilidad de daño casi nula. Tiempos de respuesta mínimos en la reparación de daños. Mayor número y rapidez en la solicitud y entrega de nuevos servicios. Gran ancho de banda

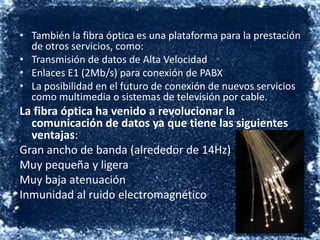

5. También la fibra óptica es una plataforma para la prestación de otros servicios, como:Transmisión de datos de Alta Velocidad Enlaces E1 (2Mb/s) para conexión de PABX La posibilidad en el futuro de conexión de nuevos servicios como multimedia o sistemas de televisión por cable. La fibra óptica ha venido a revolucionar la comunicación de datos ya que tiene las siguientes ventajas:Gran ancho de banda (alrededor de 14Hz) Muy pequeña y ligera Muy baja atenuación Inmunidad al ruido electromagnético

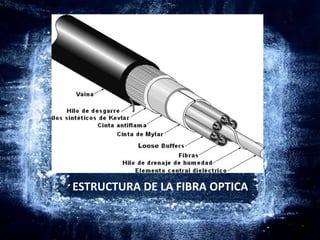

6. ESTRUCTURA DE LA FIBRA OPTICA

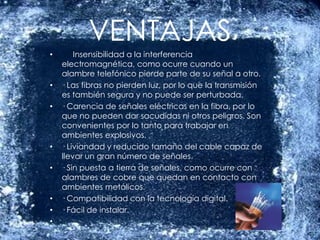

7. VENTAJASInsensibilidad a la interferencia electromagnética, como ocurre cuando un alambre telefónico pierde parte de su señal a otro.· Las fibras no pierden luz, por lo que la transmisión es también segura y no puede ser perturbada.· Carencia de señales eléctricas en la fibra, por lo que no pueden dar sacudidas ni otros peligros. Son convenientes por lo tanto para trabajar en ambientes explosivos.· Liviandad y reducido tamaño del cable capaz de llevar un gran número de señales.· Sin puesta a tierra de señales, como ocurre con alambres de cobre que quedan en contacto con ambientes metálicos.· Compatibilidad con la tecnología digital.· Fácil de instalar.

8. DESVENTAJASEl costo·Fragilidad de las fibras.·Disponibilidad limitada de conectores. Dificultad de reparar un cable de fibras roto en el campo.

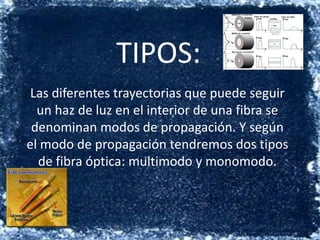

9. TIPOS:Las diferentes trayectorias que puede seguir un haz de luz en el interior de una fibra se denominan modos de propagación. Y según el modo de propagación tendremos dos tipos de fibra óptica: multimodo y monomodo.

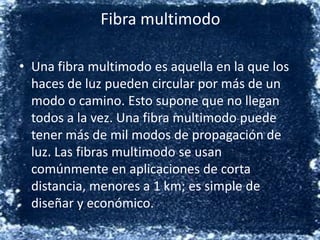

10. Fibra multimodoUna fibra multimodo es aquella en la que los haces de luz pueden circular por más de un modo o camino. Esto supone que no llegan todos a la vez. Una fibra multimodo puede tener más de mil modos de propagación de luz. Las fibras multimodo se usan comúnmente en aplicaciones de corta distancia, menores a 1 km; es simple de diseñar y económico.

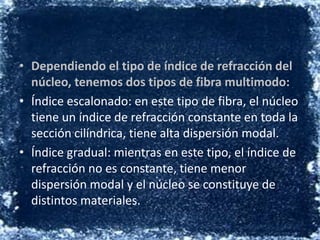

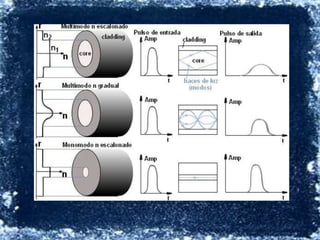

11. Dependiendo el tipo de índice de refracción del núcleo, tenemos dos tipos de fibra multimodo:Índice escalonado: en este tipo de fibra, el núcleo tiene un índice de refracción constante en toda la sección cilíndrica, tiene alta dispersión modal.Índice gradual: mientras en este tipo, el índice de refracción no es constante, tiene menor dispersión modal y el núcleo se constituye de distintos materiales.

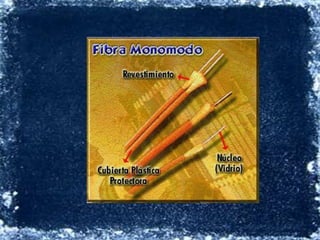

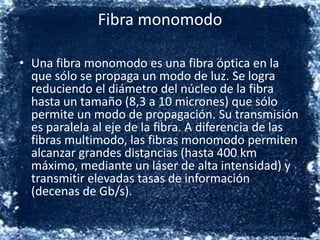

13. Fibra monomodoUna fibra monomodo es una fibra óptica en la que sólo se propaga un modo de luz. Se logra reduciendo el diámetro del núcleo de la fibra hasta un tamaño (8,3 a 10 micrones) que sólo permite un modo de propagación. Su transmisión es paralela al eje de la fibra. A diferencia de las fibras multimodo, las fibras monomodo permiten alcanzar grandes distancias (hasta 400 km máximo, mediante un láser de alta intensidad) y transmitir elevadas tasas de información (decenas de Gb/s).

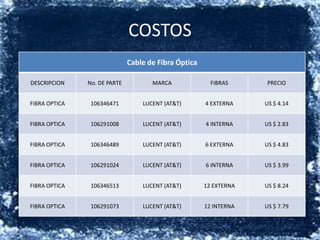

15. COSTOS

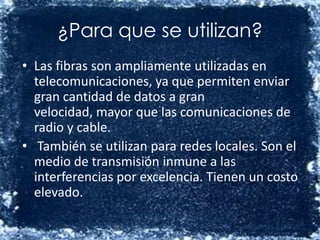

16. ¿Para que se utilizan?Las fibras son ampliamente utilizadas en telecomunicaciones, ya que permiten enviar gran cantidad de datos a gran velocidad, mayor que las comunicaciones de radio y cable.También se utilizan para redes locales. Son el medio de transmisión inmune a las interferencias por excelencia. Tienen un costo elevado.
